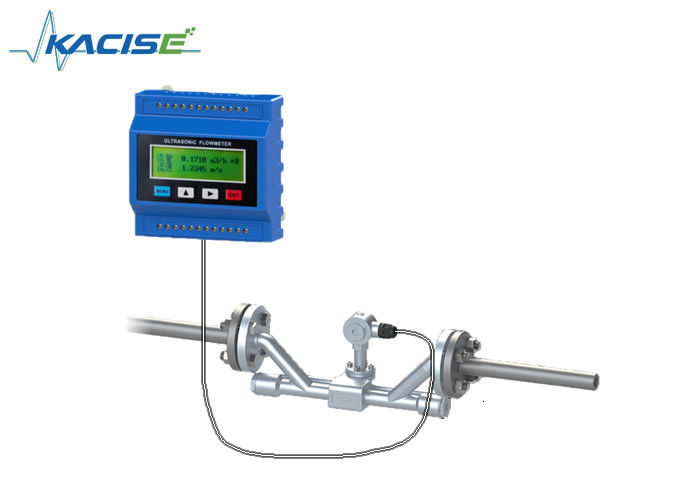

Φλαντζών νημάτων υπερηχητικός τύπος μετρητών ροής σύνδεσης ευθύγραμμος για τη σε απευθείας σύνδεση μέτρηση







Ευθύγραμμος υπερηχητικός μετρητής ροής σύνδεσης φλαντζών και νημάτων/Flowmeter για τη σε απευθείας σύνδεση μέτρηση





Εισαγωγή



KUF2000 ο υπερηχητικός μετρητής ροής σειράς συνήθως χρησιμοποιείται στη μακροπρόθεσμη μέτρηση στον τομέα. Έχει τρεις τύπους αισθητήρων για να μετρήσει τη ροή σωλήνων: σφιγκτήρας στον τύπο, τον τύπο εισαγωγής και τον ευθύγραμμο τύπο σωλήνων.

Ευθύγραμμος τύπος σωλήνων: Κατάλληλος για το σωλήνα DN15-6000mm, ευθύγραμμος αισθητήρας σωλήνων μορφής χρήσεων π σωλήνων DN15-32, DN40 και επάνω από τον τυποποιημένο ευθύγραμμο αισθητήρα σωλήνων χρήσεων. Η μετρώντας σειρά του τυποποιημένου ευθύγραμμου μετρητή ροής τύπων υπερηχητικού είναι DN40mm~DN1000mm, με την υψηλή κατηγορία προστασίας του IP68, που μετρά τη ρευστή θερμοκρασία -30℃~160℃, σειρά πίεσης 0~2.5Mpa, υψηλή ακρίβεια μέσα σε ±0.5%.



Τύπος εισαγωγής: Μόνο δύο τρύπες εγκαταστάσεων απαιτούνται στο σωλήνα, ο χρήστης μπορεί να εγκαταστήσει τους αισθητήρες τύπων εισαγωγής. Με τη χρησιμοποίηση της τρύπας που κατασκευάζει το εργαλείο, η εγκατάσταση ροής στάσεων αριθ. μπορεί να πραγματοποιηθεί. Η επαφή αισθητήρων στο ρευστό άμεσα, η μέτρηση είναι σταθερή και αξιόπιστη.

Σφιγκτήρας στον τύπο: Ο σφιγκτήρας αισθητήρων προς έξω από τους σωλήνες και δεν έρχεται σε επαφή με το εσωτερικό υγρό. Και όλα τα την πρότυπα μπορούν να γίνουν ενεργειακοί μετρητές κατά σύνδεση με τους αισθητήρες θερμοκρασίας. KUF2000 ο σφιγκτήρας σειράς υπερηχητικό Flowmeter είναι εύκολος για την εγκατάσταση, καμία ανάγκη να κοπεί ο σωλήνας και το νερό, καμία απώλεια Τύπου. Υποστηρίζει να μετρήσει on-line το μακροπρόθεσμο. Το ευρύ φάσμα της υγρής ροής μπορεί να μετρηθεί με τον αισθητήρα που στερεώνεται στο σωλήνα.



Χαρακτηριστικά γνωρίσματα

• 1% ακρίβεια.
• Ευρύ φάσμα για τους διάφορους τομείς εφαρμογής. (DN15-DN6000)
• Καμία μηχανική κίνηση ultasonic flowmeter, μέρη δεν είναι σπάνια χαλασμένη. Ελεύθερη και μακριά λειτουργούσα ζωή συντήρησης.
• Συνδέστε το μετατροπέα θερμοκρασίας Pt100, μπορεί να τελειώσει τη μέτρηση θερμότητας/ενέργειας.

Προδιαγραφή



Ακρίβεια	≤1%
Σειρά ταχύτητας	0~±10m/s, αμφίδρομη μέτρηση
Μέγεθος σωλήνων	DN15~DN6000
Θερμοκρασία	-30~160℃
Τύπος υγρού	Το ενιαίο υγρό μπορεί να διαβιβάσει το υγιές κύμα. όπως το νερό, το θαλάσσιο νερό, τα λύματα, το έλαιο, οι χημικές ουσίες, το οινόπνευμα, κ.λπ.
Υλικό σωλήνων	Ο χάλυβας, το ανοξείδωτο, ο χυτοσίδηρος, ο χαλκός, το PVC, το αργίλιο, ο χάλυβας γυαλιού, το σκάφος της γραμμής κ.λπ. επιτρέπονται
Παραγωγή σημάτων	1 παραγωγή τρόπων 4-20mA (σύνθετη αντίσταση 0~1K, ακρίβεια 0,1%) 1 παραγωγή σφυγμού ΥΧΕ τρόπων (πλάτος σφυγμού 6 ~ 1000ms) 1 παραγωγή ηλεκτρονόμων τρόπων
Εισαγωγή σημάτων	3 η εισαγωγή τρόπων 4-20mA, επιτυγχάνει στη μέτρηση θερμότητας με τη σύνδεση του αντιστάτη λευκόχρυσου PT100.
Διεπαφή	RS485, υποστήριξη MODBUS
Αποθήκευση στοιχείων	Η κάρτα SD αποθηκεύει τακτικά τα προετοιμασμένα αποτελέσματα (προαιρετικά)
Παροχή ηλεκτρικού ρεύματος	DC8~36V ή AC85~264V



Προαιρετική κύρια μονάδα μετρητών ροής



Προαιρετικοί ευθύγραμμοι αισθητήρες





1. π σύνδεση νημάτων



Ονομαστικός Διάμετρος (DN)	Πίεση Επίπεδο Π	Μήκος Λ	Σύνδεση Νήμα	Νήμα Μήκος	Πρότυπα νημάτων
DN15	2.5	320	G3/4	18	GB/T7307-2001
DN20	2.5	360	G1B	15
DN25	2.5	390	G1 1/4B	16
DN32	2.5	450	G1 1/4B	22.5

Ονομαστικός Διάμετρος (DN)	Πίεση Επίπεδο Π	Μήκος Λ	Διάσταση φλαντζών							Πρότυπα νημάτων
			Κανονικός Μέγεθος Δ	Τρύπα μπουλονιών Κέντρα D1	Τρύπα μπουλονιών Χ ποσότητα ∮X ν	Σφράγιση Επιφάνεια Διάμετρος D2	Πάχος φλαντζών		Διάσταση μπουλονιών
							Γ	φ
DN15	2.5	320	95	65	14X4	46	14	2	M12X50	Gb/t9119-2000
DN20	2.5	360	105	75	14X4	56	16	2	M12X50
DN25	2.5	390	115	85	14X4	65	16	2	M12X60
DN32	2.5	450	140	100	18X4	76	18	2	M16X60
