Τόπος καταγωγής: | Κίνα |
Μάρκα: | KACISE |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | KUS3000-M30 |
Ποσότητα παραγγελίας min: | 0-100 |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο με τη φυσαλίδα |
Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 1000 κομμάτια το μήνα |
Εύρος: | 3000mm | Τυφλή ζώνη: | 150mm |
---|---|---|---|
Βαθμός προστασίας: | IP65 (IP67 επιλέξιμο) | Υλικό: | Πλαστικό ή μέταλλο |
Παροχή ηλεκτρικού ρεύματος: | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 10… 30 Β | Παραγωγή: | 4-20mA/0-10V |
Υψηλό φως: | υπερηχητικός αισθητήρας ρευστών επιπέδων,Υπερηχητική συσκευή αποστολής σημάτων επιπέδων |

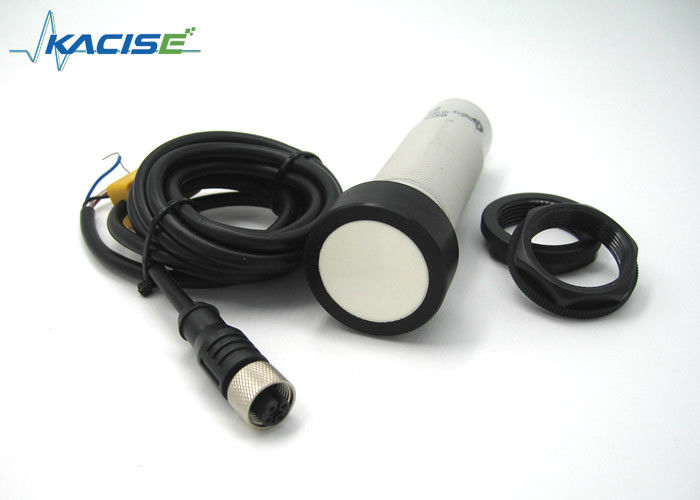

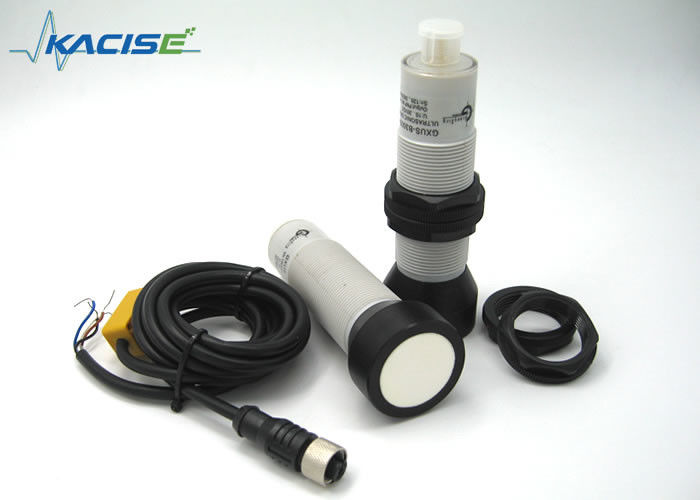

ποσοστό 4-20mA 3m/υπερηχητικός αισθητήρας μικρών διαμέτρων 0-10V για τη βιομηχανική αυτοματοποίηση
Χαρακτηριστικά γνωρίσματα
Μη-επαφή
Teachable
Μετρώντας το παράθυρο διευθετήσιμο
Μικρή ακατάλληλη προς χρήση περιοχή
Εισαγωγή
Το υπερηχητικό μέτρο αισθητήρων είναι μια αξιοπιστία και μια σημαντική μέθοδος μέτρησης μεταβλητότητας. Μπορεί να πραγματοποιήσει για να λύσει τα πιό σύνθετα προγράμματα συμπεριλαμβανομένης της ανίχνευσης αντικειμένου ή του μέτρου επιπέδων, επειδή ο μετρώντας τρόπος του λειτουργεί σοβαρά υπό σχεδόν όλους τους όρους.
Appliactions
Μέτρηση επιπέδων
Μηχανολόγος μηχανικός
Υλικός χειρισμός
Βιομηχανία τροφίμων
Ξυλουργική και έπιπλα
Γεωργία
Κατασκευή
Κατασκευή εγγράφου
Διαστάσεις
Παράμετροι
Γενικές προδιαγραφές
M18 | |
Αισθαμένος σειρά | 100… 1000 χιλ. |
Σειρά ρύθμισης | 100….1000mm |
Ακατάλληλη προς χρήση περιοχή | 0… 100 χιλ. |
Τυποποιημένο πιάτο στόχων | 100 χιλ. Χ 100 χιλ. |
Συχνότητα μετατροπέων | approx.220 kHz |
Καθυστέρηση απάντησης | κα περ. 10 |
M30-type1 | |
Αισθαμένος σειρά | 200… 2000 χιλ. |
Σειρά ρύθμισης | 200….2000mm |
Ακατάλληλη προς χρήση περιοχή | 0… 200 χιλ. |
Τυποποιημένο πιάτο στόχων | 100 χιλ. Χ 100 χιλ. |
Συχνότητα μετατροπέων | approx.150 kHz |
Καθυστέρηση απάντησης | κα περ. 10 |
M30-type2 | |
Αισθαμένος σειρά | 300… 3500 χιλ. |
Σειρά ρύθμισης | 300….3500mm |
Ακατάλληλη προς χρήση περιοχή | 0… 150 χιλ. |
Τυποποιημένο πιάτο στόχων | 100 χιλ. Χ 100 χιλ. |
Συχνότητα μετατροπέων | approx.70 kHz |
Καθυστέρηση απάντησης | κα περ. 20 |
M30-type3 | |
Αισθαμένος σειρά | 400… 6500 χιλ. |
Σειρά ρύθμισης | 400….6500mm |
Ακατάλληλη προς χρήση περιοχή | 0… 300 χιλ. |
Τυποποιημένο πιάτο στόχων | 100 χιλ. Χ 100 χιλ. |
Συχνότητα μετατροπέων | approx.50 kHz |
Καθυστέρηση απάντησης | κα περ. 40 |
Δείκτες/λειτουργούντα μέσα
Μπλε οδηγήσεων | Δύναμη επάνω |
Οδηγήσεων κίτρινων | στερεό: αντικείμενο στη σειρά αξιολόγησης |
λάμψη: λειτουργία προγράμματος, αντικείμενο που ανιχνεύεται | |
Κόκκινο οδηγήσεων | στερεό: Λάθος |
λάμψη: λειτουργία προγράμματος, κανένα αντικείμενο που ανιχνεύεται |
Ηλεκτρικές προδιαγραφές
Λειτουργούσα τάση UB | ΤΟ ΣΥΝΕΧΈΣ ΡΕΎΜΑ 10… 30 Β, ΚΥΜΑΤΊΖΕΙ 10% SS |
No-load ανεφοδιασμός τρέχον Ι0 | ≤ 50 μΑ |
Παραγωγή
Τύπος παραγωγής | 1 αναλογική παραγωγή 0-10V ή 4… 20mA. |
Ψήφισμα | Σειρά αξιολόγησης [χιλ.]/4000, αλλά ≥0.35mm |
Απόκλιση της χαρακτηριστικής καμπύλης | ≤0.2% από την πραγματικού μεγέθους αξία |
Επαναλάβετε την ακρίβεια | ± 0.1% της πραγματικού μεγέθους αξίας |
Σύνθετη αντίσταση φορτίων | >1k ωμ |
Επιρροή θερμοκρασίας | ≤ 2% της πραγματικού μεγέθους αξίας |
Περιβαλλοντικές συνθήκες
Περιβαλλοντική θερμοκρασία | -25… 70 °C |
Θερμοκρασία αποθήκευσης | -40… 85 °C |
Μηχανικές προδιαγραφές
Τύπος σύνδεσης | Συνδετήρας M12 Χ 1, συσκευών καρφίτσα 4 |
Βαθμός προστασίας | IP65 (IP67 επιλέξιμο) |

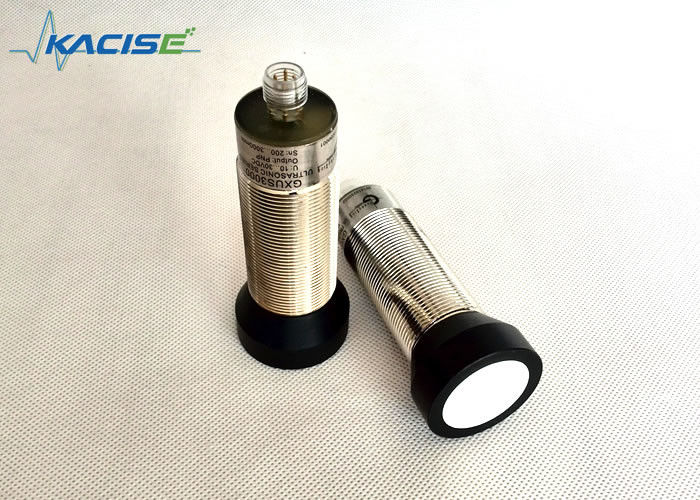

Υλικό | Στέγαση: νικέλινο ορείχαλκος ή πλαστικό |
Επιδείξεις οδηγήσεων
Επιδείξεις στην εξάρτηση στο λειτουργούντα τρόπο | Κόκκινες οδηγήσεις | Κίτρινες οδηγήσεις |
TEACH-IN όριο αξιολόγησης Αντικείμενο που ανιχνεύεται Αντικείμενο που ανιχνεύεται κανένα Αντικείμενο αβέβαιο (TEACH-IN άκυρο) |
από λάμψεις |
λάμψεις από από |
Κανονικός τρόπος (σειρά αξιολόγησης) | από | |
Ελάττωμα | προηγούμενο κράτος |
Όροι εγκατάστασης
Εάν ο αισθητήρας εγκαθίσταται στην πτώση θερμοκρασίας περιβάλλοντος κάτω από 0℃, πρέπει να κάνει καλά στα προστατευτικά μέτρα. Σε περίπτωση άμεσου μονταρίσματος του αισθητήρα στο α μέσω της τρύπας που χρησιμοποιεί τα καρύδια χάλυβα, πρέπει να καθοριστεί στη μέση του νήματος κατοικίας.
Περιγραφή λειτουργίας αισθητήρων
Το σύνολο και ρυθμίζει το σημείο μετατροπής και προωθεί το διάστημα των προϊόντων παραγωγής μετατροπής και αναλογικής παραγωγής
Η αλλαγή και η αναλογική παραγωγή μπορούν να τεθούν χρησιμοποιώντας το συντονίζοντας τέλος, συγκεκριμένα, υπάρχουν οκτώ τρόποι εργασίας που μπορούν να τεθούν.
Κάθε μια από αυτές τις τοποθετήσεις διαιρείται σε ακόλουθα βήματα:
Σε πρώτη φάση, ο χρήστης επιλέγει μια μόνος-καθορισμένη απόσταση ή βάζει τον αισθητήρα στο κράτος κύμα-απώλειας.
Δεύτερον, συνδέστε το τερματικό βαθμολόγησης με την παροχή ηλεκτρικού ρεύματος ή GND, και κρατήστε τη σύνδεση έως ότου αναβοσβήνει το κίτρινο φως (ή οι αναλαμπές κόκκινου φωτός εάν το κράτος χάνεται).
Στο τρίτο βήμα, ο χρήστης επιλέγει τη δεύτερη μόνος-καθορισμένη απόσταση ή επιτρέπει στον αισθητήρα για να μπεί στο κράτος απώλειας κυμάτων.
Στο τέταρτο βήμα, συνδέστε το τερματικό βαθμολόγησης με τη GND ή ηλεκτρικού ρεύματος παροχή (διαφορετικό κράτος από το δεύτερο βήμα), και κρατήστε τη σύνδεση έως ότου αναβοσβήνει το κίτρινο φως (ή οι αναλαμπές κόκκινου φωτός στην περίπτωση της απώλειας κυμάτων).
Υπάρχουν 8 τρόποι την παραγωγή
1. Ανοικτός τρόπος παραθύρων κανονικά (προϊόντα αναλογικής παραγωγής για το θετικό γραμμικό τρόπο εργασίας ή τον τρόπο μέτρησης απόστασης).
2. Το παράθυρο έκλεισε κανονικά τον τρόπο (το προϊόν αναλογικής παραγωγής είναι αρνητικός γραμμικός τρόπος λειτουργίας ή υγρός τρόπος μέτρησης επιπέδων).
3. Ενιαίο σημείο κανονικά στον τρόπο.
4. Single-point κανονικά κλειστός τρόπος.
5. Ενιαίος τρόπος διαστήματος σημείου κανονικά ανοικτός με το μεγάλο βρόχο υστέρησης.
6. Single-point κανονικά κλειστός τρόπος διαστήματος με το μεγάλο βρόχο υστέρησης.
7. Εάν ο κανονικά ανοικτός τρόπος ανιχνεύεται.
8. Εάν ο κανονικά κλειστός τρόπος ανιχνεύεται.
Περίπου πρότυπα προϊόντα παραγωγής RS485. Περιγραφή
Υπάρχει τρόπος τρία λειτουργίας,
1: Ο αυτόματος τρόπος μέτρησης, ο αισθητήρας μετρά συνεχώς το υγρές επίπεδο και την απόσταση, και ο χρήστης διαβάζει τα αποτελέσματα μέτρησης μέσω της διεπαφής 485 ανά πάσα στιγμή.
2: Ο χρήστης δεν αρχίζει μια επικοινωνία 485, ο αισθητήρας θα αρχίσει ενεργά μια μέτρηση και θα εκθέσει το αποτέλεσμα.
3: Ο τρόπος ύπνου, το προϊόν πηγαίνει στον τρόπο ύπνου, τα πρώτα ίχνη χρηστών επάνω που ο αισθητήρας μέσω των 485 διασυνδέει, και αρχίζει έπειτα μια μέτρηση και επιτυγχάνει τα αποτελέσματα πριν από τους ύπνους αισθητήρων πάλι.
