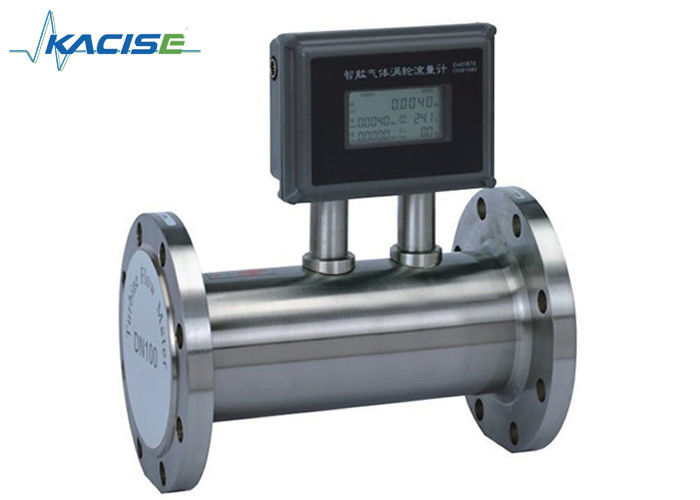

Μετρητής ροής φυσικού αερίου LPG, συμπαγής μετρητής ροής υψηλής ακρίβειας στροβίλων

Μετρητής ροής φυσικού αερίου LPG, συμπαγής μετρητής ροής υψηλής ακρίβειας στροβίλων

  • Μετρητής ροής φυσικού αερίου LPG, συμπαγής μετρητής ροής υψηλής ακρίβειας στροβίλων
  • Μετρητής ροής φυσικού αερίου LPG, συμπαγής μετρητής ροής υψηλής ακρίβειας στροβίλων
Μετρητής ροής φυσικού αερίου LPG, συμπαγής μετρητής ροής υψηλής ακρίβειας στροβίλων
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Kacise
Πιστοποίηση: CE / ISO / Explosion-proof
Αριθμό μοντέλου: KTF
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο/ξύλινο κιβώτιο
Χρόνος παράδοσης: 5~8 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000pcs
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Μέσο: Φυσικό ΑΈΡΙΟ, LPG, ενδιάμεσο και χαμηλό αέριο ταχύτητας χωρίς ακαθαρσία Πίεση: 1.6MPa 2.5MPa 4.0MPa
Εγκατάσταση: Τύπος φλαντζών, Ansi, JIS DIN Επικοινωνία: Rs-485 το /MODBUS
Ακρίβεια: 1.0% εξόδου: συναγερμός σφυγμού 4~20mA RS485
Υλικό: SS304 or316L Τροφοδοσία: 12-24VDC μπαταρία λίθιου του /3.6V
DN (χιλ.): 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
Υψηλό φως:

μετρητής ροής καυσίμων diesel

,

explosionproof μετρητής ροής

Flowmeter LPG υψηλής ακρίβειας Flowmeter φυσικού αερίου μαγειρεύοντας flowmeter αερίου διπλός μετρητής ροής στροβίλων παροχής ηλεκτρικού ρεύματος



Περιγραφή



Η λειτουργία του μετρητή στροβίλων αερίου σειράς KTFG είναι βασισμένη στη μέτρηση της ταχύτητας του αερίου. Το ρέοντας αέριο επιταχύνεται και ρυθμίζεται από τους μετρητές ισιώνοντας το τμήμα. Vanes αποκατάστασης προετοιμάζουν το σχεδιάγραμμα ροής αερίου με την αφαίρεση. ο ανεπιθύμητοι στρόβιλος, η αναταραχή και η ασυμμετρία πριν από το αέριο ρέουν στη ρόδα στροβίλων. Οι δυναμικές δυνάμεις της ρέοντας ρευστής αιτίας ο στροφέας για να περιστραφεί.
Η ρόδα στροβίλων τοποθετείται στον κύριο άξονα, με την ειδική υψηλή ακρίβεια, τα χαμηλά ρουλεμάν τριβής. Η ρόδα στροβίλων έχει τις ελικοειδείς λεπίδες που έχουν μια γνωστή γωνία σχετικά με τη ροή αερίου. Οι ρυθμισμένες και επιταχυνόμενες κινήσεις αερίου η ρόδα στροβίλων με μια γωνιακή ταχύτητα που είναι ανάλογη με την ταχύτητα αερίου.
Ο μετρητής ροής στροβίλων αερίου σειράς KTFG χρησιμοποιείται ευρέως για τη μέτρηση του φυσικού αερίου, του αερίου άνθρακα, του υγροποιημένου αερίου και του ελαφριού αερίου υδρογονανθράκων, κ.λπ.



Χαρακτηριστικά γνωρίσματα

☆ Αφιερωμένο όργανο για τη μέτρηση αερίου
☆ Αφιερωμένο όργανο για το ανακύκλωσης σύστημα πετρελαίου & αερίου
☆ Υψηλή ακρίβεια: ±1.5%, ±1.0% ή ±0.75%
☆ Καλό repetitiveness
☆ Θερμοκρασία, πίεση και ροή δοκιμής του μετρημένου αερίου αυτόματη καταδίωξη και αποζημίωση της ροής ένδειξη του συνολικού όγκου αερίου κάτω από την τυποποιημένη θέση σε πραγματικό χρόνο ερώτηση της θερμοκρασίας, της πίεσης, του χρόνου και της ημερομηνίας, κ.λπ.
☆ Ενσωματωμένος αισθητήρας πίεσης & θερμοκρασίας, υψηλή απόδοση ασφάλειας, συμπαγής δομή & όμορφη προοπτική
☆ Χαμηλής ισχύος κατανάλωση, περισσότερο από 3 έτη ζωής υπηρεσιών για ένα κύτταρο λίθιου 3V 10AH
☆ Παράγοντας οργάνων, συνολική αξία ροής που κρατιέται για 10 έτη μετά από τη δύναμη μακριά



Προδιαγραφές



Παράμετροι



Περιγραφή



DN (χιλ.) & σύνδεση

25, 40, 50, 65, 80, 100, 125, 150, 200, 250, σύνδεση 25 300 φλαντζών,

σύνδεση 40 νημάτων

Ακρίβεια ±1.5%, ±1.0% ή ±0.75% (ειδική διαταγή ανάγκης)
Αναλογία σειράς 1:10 1:20 1:30



Υλικό οργάνων



Σώμα: SS304 Στροφείο: αντιδιαβρωτικά ABS ή υψηλής ποιότητας κράμα αργιλίου Δείκτης: χυτό αργίλιο

Μέση θερμοκρασία (℃) -30 ℃ ~ +80 ℃/-86°F ~ +176°F





Περιβαλλοντικές συνθήκες

Θερμοκρασία: - σχετική υγρασία 20℃~ +60℃/-68°F ~ +140°F: 5% ~ 90%,

Ατμοσφαιρική πίεση: 86 ~ 106 KPa





Σήμα παραγωγής



Αισθητήρας: σήμα συχνότητας σφυγμού, χαμηλού επιπέδου λιγότερο από 0.8V, υψηλού επιπέδου περισσότερο από 8V

Συσκευή αποστολής σημάτων: δύο ΣΥΝΕΧΈΣ τρέχον σήμα καλωδίων 4-20mA





Παροχή ηλεκτρικού ρεύματος



Αισθητήρας: +12V συνεχές ρεύμα, ΣΥΝΕΧΉΣ (προαιρετική) συσκευή αποστολής σημάτων +24V: +24V συνεχές ρεύμα

Τοπικός τύπος ένδειξης: ενσωματωμένο κύτταρο λίθιου 3V

Γραμμή μετάδοσης σημάτων STVPV3×0.3 (καλώδιο 3), 2×0.3 (καλώδιο 2)
Απόσταση μετάδοσης Όχι περισσότεροι από 1000 μ
Διεπαφή γραμμών σημάτων M20×1.5 (Φ)
Βαθμός εκρηκτικός-απόδειξης ExdIIBT6
Επίπεδο προστασίας IP65



Διαταγή των πληροφοριών

Το πρότυπο πρέπει να επιλεχτεί σύμφωνα με την ονομαστική πίεση, τη μέση ανώτατη πίεση, τη μέση θερμοκρασία, τα μέσα συστατικά, τη σειρά ροής και την παραγωγή σημάτων.

Η λειτουργώντας σειρά ροής πρέπει να είναι (20% σε 80%) Qmax.

Τυποποιημένη παραγωγή σημάτων: παραγωγή 3 σημάτων σφυγμού (WS) καλώδιο, τυποποιημένο παραγωγή σημάτων ροής (κάρτα ολοκληρωμένου κυκλώματος) ή RS485

παραγωγή επικοινωνίας παρακαλώ διευκρινίστε κατά τη διαταγή.



Πρότυπο Παρατηρήσεις
KTFG









Τύπος

Ν           Τύπος αισθητήρων: +12V ή 24V, παραγωγή 3 σήμα σφυγμού καλωδίων
Α           Τύπος συσκευών αποστολής σημάτων: +24V, παραγωγή 2 καλώδιο 4-20 μΑ
Β           Έξυπνος τύπος: κύτταρο λίθιου, τοπική ένδειξη χωρίς παραγωγή
Γ           Έξυπνος τύπος: +24V, τοπική ένδειξη, παραγωγή δύο καλώδιο 4-20mA



S

          Έξυπνος τύπος: Αποζημίωση Τ & Π που ενσωματώνονται, τοπική ένδειξη με το μακρινό σήμα

















DN

25         DN 25 χιλ.
40         DN 40 χιλ.
50         DN 50 χιλ.
65         DN 65 χιλ.
80         DN 80 χιλ.
100         DN 100 χιλ.
125         DN 125 χιλ.
150         DN 150 χιλ.
200         DN 200 χιλ.
250         DN 250 χιλ.
300         DN 300 χιλ.



Σειρά

W (Χ)       Σειρά επέκτασης, δείτε τον πίνακα 2
S (X)       Τυποποιημένη σειρά, δείτε τον πίνακα 2





Υλικό σώματος

S     Ανοξείδωτο
Λ     Κράμα αργιλίου
Τ     Προσαρμοσμένος





Υλικό στροφείων

S   Αντιδιαβρωτικά ABS
Λ   Κράμα αργιλίου
Τ   Προσαρμοσμένος





Μέσο

Ν Καμία ειδική δομή
Α Αφιερωμένος για το οξυγόνο
Β Αφιερωμένος για το συμπιεσμένο αέρα



Κατασκευή και απόθεμα
