Τόπος καταγωγής: | Shaanxi, Κίνα (ηπειρωτική) |
Μάρκα: | KACISE |
Αριθμό μοντέλου: | Ktg-M5 |
Ποσότητα παραγγελίας min: | 1 τεμάχιο / Τεμάχια |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | αιτήματα χαρτοκιβωτίων ή πελατών διαθέσιμα |
Χρόνος παράδοσης: | 5 εργάσιμες ημέρες μετά από την πληρωμή |
Όροι πληρωμής: | L/C, D/A, D/P, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 1000 κομμάτι/κομμάτια την εβδομάδα διαπραγματεύσιμα |
Τυχαία κλίση: | ≤0.2°/h | Δύναμη (1 φάση): | 5&16000V & Hz |
---|---|---|---|
Σταθερότητα κλίσης: | ≤0.25°/h | Μη γραμμικός: | ≤0.5%F |
Ανώτατο ποσοστό καταδίωξης: | ≥60°/S | Εύρος ζώνης: | ≥70HZ |
Υψηλό φως: | mems αισθητήρας γυροσκοπίων,ενότητα αισθητήρων γυροσκοπίων |

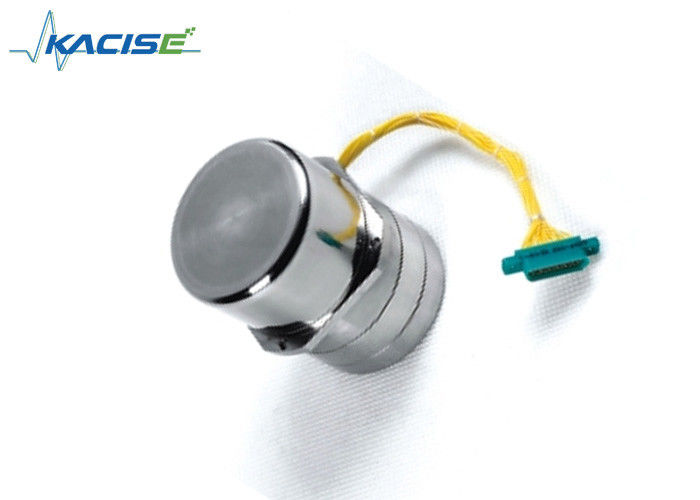

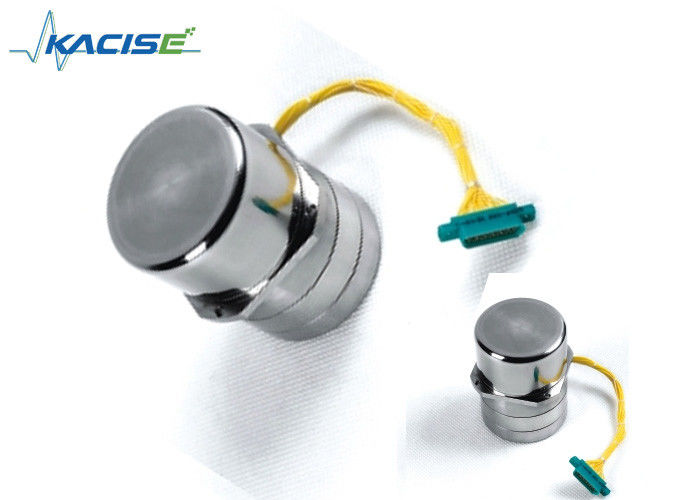

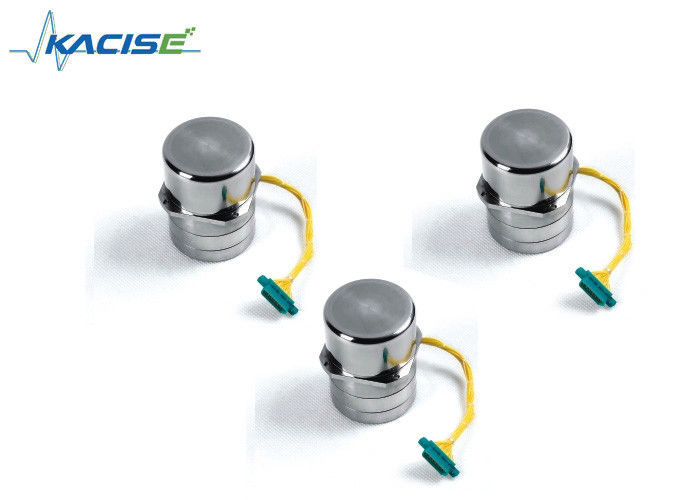

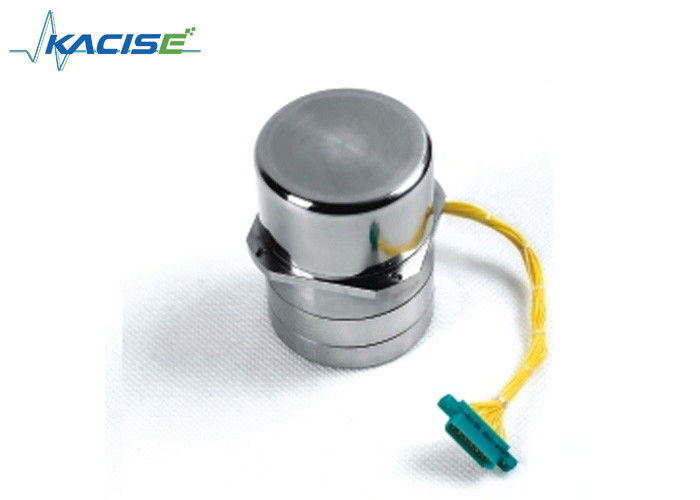

Ktg-50 υψηλό δυναμικό συντονισμένο γυροσκόπιο ακρίβειας για το έδαφος λουρί-κάτω από το σύστημα
Χαρακτηριστικό γνώρισμα
Ελαφρύς
Μικρό μέγεθος
Γρήγορα αρχικός
Χρησιμοποιημένος στο υψηλής θερμοκρασίας περιβάλλον
Εισαγωγή
Στον τρυπώντας με τρυπάνι τομέα, οι αδρανείς συσκευές είναι μεγαλύτερες και πιό προσαρμόσιμες από ο πετώντας τομέας, λόγω των φτωχών συνθηκών εργασίας του, περιβαλλοντικές θερμοκρασίες είναι υψηλός, η θερμοκρασία των απαιτήσεων προσαρμογής και ζωής είναι πολύ απαιτητική, το δυναμικά συντονισμένο γυροσκόπιο ktg-M5 σχεδιάζεται για την περίπτωση του τρυπώντας τομέα.
Παράμετρος
Παράμετρος | Προδιαγραφή. | Αξία | Μονάδα |
Δύναμη | Δύναμη (φάση 3) | 12&400 | Β & Hz |
Δύναμη (1 φάση) | 5&16000 | Β & Hz | |
απόδοση | Τυχαία κλίση | ≤0.2 | °/h |
Σταθερότητα κλίσης | ≤0.25 | °/h | |
Μη γραμμικός | ≤0.5 | %FS | |
Ανώτατο ποσοστό καταδίωξης | ≥60 | °/S | |
Μη-γ-ευαίσθητη κλίση | ≤15 | °/h/g | |
Γ-ευαίσθητη κλίση | ≤8 | °/h/g | |
Εύρος ζώνης | ≥60 | Hz | |
Παράγοντας κλίμακας Torquer | ≥670 | °/h/mA | |
τεχνολογικός | Ποσοστό συγχρονισμού | 8000 | r/min |
Χρόνος συγχρονισμού | ≤30 | S | |
Κλίση παραγωγής | 21±2 | MV “ | |
Αρχικό torquer | 50±3 | Ω | |
δευτεροβάθμια ροπή | 2±0.5 | Ω | |
Φυσικός | Βάρος | <130> | γ |
Διαστάσεις | φ29×53 | χιλ. | |
Φλάντζα | M5×29 | χιλ. | |
Εργασιακό περιβάλλον | Θερμοκρασία | -15~100 | ℃ |
Δόνηση | 5 | γ | |
Κλονισμός | ≥50 | γ |
Τα προϊόντα πρέπει να εγκατασταθούν για να εξασφαλίσουν ότι ο άξονας Χ (ω) και ο άξονας αναφοράς μέτρησης συμπίπτουν, το λάθος εγκαταστάσεων πρέπει να είναι λιγότερο από 5 “.
Λειτουργία
J30J-15T
Ο τύπος υποδοχών: J30J-15T (καλώδιο length160~175mm)
Καρφώστε το αριθ. | Καθορισμός λειτουργίας | Παρατήρηση |
1 | Παραγωγή σημάτων του Χ-άξονα | |
2 | GND | Για τη δύναμη και τα σήματα διέγερσης |
3 | Σπείρα ροπής Χ-άξονα (το τέλος) | |
4 | Μια δύναμη οδηγών μηχανών φάσης | Εκεί-φάση 12V, 400Hz |
5 | Παροχή ηλεκτρικού ρεύματος διέγερσης αισθητήρων | Singal-Phase5V, 16KHz |
6 | Παραγωγή σημάτων του Υ-άξονα | |
7 | Σπείρα ροπής Υ-άξονα (η αρχή) | |
8 | Δύναμη οδηγών μηχανών φάσης Β | Εκεί-φάση 12V, 400Hz |
9 | DC+15V | Δύναμη για τον προενισχυτή |
10 | Ρεύμα-15V | Δύναμη για τον προενισχυτή |
11 | Σπείρα ροπής Χ-άξονα (η αρχή) | |
12 | ΑΧΡΗΣΤΕΥΣΤΕ | |
13 | ΑΧΡΗΣΤΕΥΣΤΕ | |
14 | Δύναμη οδηγών μηχανών φάσης Γ | Εκεί-φάση 12V, 400Hz |
15 | Σπείρα ροπής Υ-άξονα (το τέλος) |
ΣΗΜΕΙΩΣΗ: Το ίδιο πράγμα ισχύει για J30J-21T, εάν χρήση που άλλη υποδοχή, παρακαλώ εξηγεί εκ των προτέρων.
Εφαρμογή
