Τόπος καταγωγής: | Κίνα |
Μάρκα: | KACISE |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | Kld-2601 |
Ποσότητα παραγγελίας min: | 0-100 |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο/ξύλινη περίπτωση, ή αιτήματα πελατών |
Χρόνος παράδοσης: | 5-8 Εργάσιμες Ημέρες |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Δυνατότητα προσφοράς: | 10000pcs/month |
Μέτρηση της σειράς: | 10 μέτρα | Σύνδεση διαδικασίας: | νήμα/φλάντζα |
---|---|---|---|
Μέση θερμοκρασία: | -40℃ ~ 130℃ | Πίεση διαδικασίας: | -0.1~0.3 MPA |
Ακρίβεια: | ±5mm | Βαθμός προστασίας: | IP67 |
Εύρος συχνοτήτων: | 26GHz | Explosionproof βαθμός: | Exia Ⅱ Γ T6 GA Exd ia IIC T6 ΜΒ |
Υψηλό φως: | Υπερηχητική συσκευή αποστολής σημάτων επιπέδων,υπερηχητικός υγρός αισθητήρας επιπέδων |

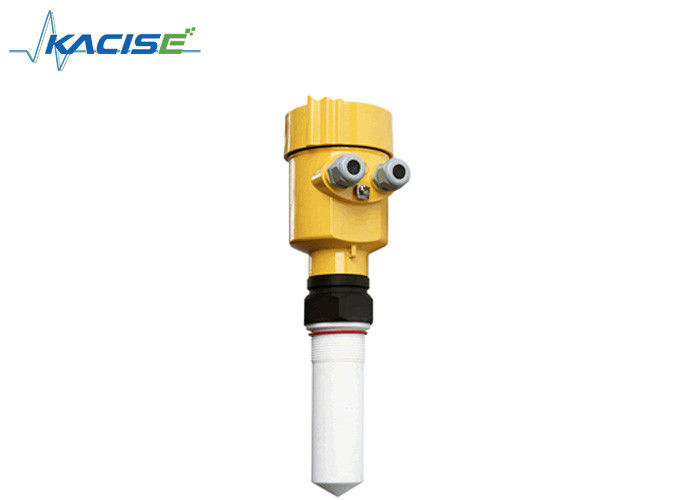

Μετρητής ρευστών επιπέδων ραντάρ μη επαφών για τη στερεά και χαμηλή διηλεκτρική σταθερά
Επισκόπηση προϊόντων
Αυτός ο υιοθετημένος 26G ραντάρ αισθητήρας ραντάρ υψηλής συχνότητας επιπέδων μετρητής, η μέγιστη σειρά μέτρησης μπορεί να φθάσει σε μέχρι 80 μέτρα. Η κεραία είναι βελτιστοποιημένη περαιτέρω επεξεργασία, οι νέοι γρήγοροι μικροεπεξεργαστές έχουν την υψηλότερη ταχύτητα και η αποδοτικότητα μπορεί να είναι γίνοντη ανάλυση σημάτων, η ενοργάνωση μπορεί να χρησιμοποιηθεί για τον αντιδραστήρα, το στερεό σιλό και το πολύ σύνθετο περιβάλλον μέτρησης
Αρχή
Ο σφυγμός μικροκυμάτων κεραιών συσκευών αποστολής σημάτων επιπέδων ραντάρ είναι στενός, η προς τα κάτω κεραία μετάδοσης. Η έκθεση μικροκυμάτων στη μέση επιφάνεια απεικονίζεται πίσω πάλι από το σύστημα κεραιών λαμβάνει, στέλνει το σήμα στο ηλεκτρονικό κύκλωμα που μετατρέπεται αυτόματα στα σήματα επιπέδων (επειδή η ταχύτητα διάδοσης μικροκυμάτων, ηλεκτρομαγνητικό κύμα για να φθάσει στο στόχο και απεικονισμένη πίσω στο δέκτη είναι αυτή τη φορά σχεδόν στιγμιαία)
Μια υψηλή Δ σειράς καθορισμένη Β χαμηλή τυφλή περιοχή ρύθμισης Γ
Μέτρηση στοιχείων: Κατώτατο σημείο νημάτων βιδών ή η επιφάνεια σφράγισης της φλάντζας
Σημείωση: Σιγουρευτείτε το μετρητή επιπέδων ραντάρ που το πιό υψηλό επίπεδο δεν μπορεί να εισαγάγει την τυφλή περιοχή μέτρησης (σχήμα Δ που παρουσιάζεται κατωτέρω).
Τα χαρακτηριστικά του μετρητή επιπέδων ραντάρ 26G
Μικρό μέγεθος κεραιών, εύκολο να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
Σχεδόν καμία διάβρωση, επίδραση φυσαλίδων σχεδόν επηρεασθείσα από το υδρατμό στην ατμόσφαιρα, η θερμοκρασία και η πίεση αλλάζουν.
Το σοβαρό περιβάλλον σκόνης στην υψηλού επιπέδου εργασία μετρητών έχει το ελάχιστο αποτέλεσμα.
Ένα πιό σύντομο μήκος κύματος, η αντανάκλαση της στερεάς κλίσης επιφάνειας είναι καλύτερο.
Η γωνία ακτίνων είναι μικρή, η ενέργεια συγκεντρώνεται, μπορεί να ενισχύσει τη δυνατότητα της ηχούς και να αποφύγει την παρέμβαση.
Η μετρώντας σειρά είναι μικρότερη, γιατί μια μέτρηση θα παραγάγει τα καλά αποτελέσματα.
Η υψηλή σήματος προς θόρυβο αναλογία, το κράτος διακύμανσης επιπέδων μπορεί να λάβει την καλύτερη απόδοση.
Υψηλή συχνότητα, μέτρηση της στερεάς και χαμηλής διηλεκτρικής σταθεράς της καλύτερης επιλογής.
Τεχνικές παράμετροι
Κατοικία | ||
Σφραγίδα μεταξύ της κατοικίας και στεγάζοντας κάλυψη |
Λάστιχο σιλικόνης | |
Παράθυρο κατοικίας | Πολυάνθρακας | |
Το επίγειο τερματικό | Ανοξείδωτο | |
Η τάση παροχής ηλεκτρικού ρεύματος | ||
Καλώδιο δύο | Ο σταθεράς μορφής | (16 ~ 26) ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β |
Ασφαλής αφ' εαυτού | (21,6 ~ 26,4) ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β | |
Διασκεδασμός δύναμης | ανώτατα 22.5mA/1W | |
Επιτρεπόμενος κυματισμός | - <100hz> | Uss |
- (100~100K) Hz | Uss | |
Οι παράμετροι καλωδίων | ||
Είσοδος/βούλωμα καλωδίων | 1 είσοδος καλωδίων M20xl.5 | |
1 τυφλό βούλωμα | ||
Τερματικό | Διατομή 1.0mm ² αγωγών | |
Παραγωγή | Το σήμα παραγωγής | (4 ~ 20) μΑ |
Πρωτόκολλο επικοινωνίας | ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ | |
Ψήφισμα | 1.6μ Α | |
Σήμα ελαττωμάτων |
Σταθερή τρέχουσα παραγωγή 20. 5mA, 22mA, 3.9mA |
|
Ο ακέραιος χρόνος | (0 ~ 50) s, διευθετήσιμο | |
Τυφλή ζώνη | οι άκρες της κεραίας | |
Μέγιστο που μετρά τη σειρά | 80m | |
Συχνότητα μικροκυμάτων | 26GHz | |
Διεπαφή επικοινωνίας | Πρωτόκολλο επικοινωνίας ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ | |
Το διάστημα μέτρησης | περίπου 1 δεύτερος (ανάλογα με τις τοποθετήσεις παραμέτρου) | |
Χρόνος ρύθμισης | περίπου 1 δεύτερος (ανάλογα με τις τοποθετήσεις παραμέτρου) | |
Ψήφισμα επίδειξης | 1 χιλ. | |
Αποθήκευση εργασίας και θερμοκρασία μεταφορών |
(- 40~100) ℃ | |
Θερμοκρασία διαδικασίας (η θερμοκρασία του μέρους κεραιών) | (- 40~250) ℃ | |
Πίεση | Max.4MPa | |
Σεισμικός | Μηχανική δόνηση l0m/s ², (10 ~ 150) Hz |
Οδηγίες Safty
Παρακαλώ παρατηρήστε τις τοπικές ηλεκτρικές απαιτήσεις κώδικα!
Παρακαλώ συμμορφωθείτε με τις τοπικές απαιτήσεις για τους κανονισμούς υγειών και ασφαλειών προσωπικού.
Όλα τα ηλεκτρικά συστατικά της λειτουργίας οργάνων πρέπει να ολοκληρωθούν με την επίσημη κατάρτιση των επαγγελματιών.
Παρακαλώ ελέγξτε ότι η πινακίδα οργάνων για να παρέχει τις προδιαγραφές προϊόντων καλύπτει τις απαιτήσεις σας.
Παρακαλώ σιγουρευτείτε ότι η πινακίδα τάσης και οργάνων παροχής ηλεκτρικού ρεύματος στις απαιτήσεις.
Βαθμός προστασίας
Αυτό το όργανο καλύπτει τις απαιτήσεις κατηγορίας IP66/67 προστασίας, παρακαλώ εξασφαλίστε το αδιάβροχο σφραγίζοντας κεφάλι καλωδίων. Το ακόλουθο διάγραμμα
Πώς να εγκαταστήσει για να καλύψει τις απαιτήσεις IP67
Παρακαλώ σιγουρευτείτε ότι το σφραγίζοντας κεφάλι δεν είναι χαλασμένο. Παρακαλώ σιγουρευτείτε ότι το καλώδιο δεν είναι χαλασμένο.
Παρακαλώ σιγουρευτείτε ότι το καλώδιο για τη χρήση με την ηλεκτρική προδιαγραφή σύνδεσης.
Το καλώδιο στην ηλεκτρική διεπαφή πριν από το του που κάμπτεται προς τα κάτω, εξασφαλίζει ότι το νερό δεν θα ρεύσει στο κοχύλι, να δει το ①
Σφίγξτε το κεφάλι σφραγίδων καλωδίων, δείτε το ②
Παρακαλώ η ηλεκτρική διεπαφή δεν θα χρησιμοποιήσει το τυφλό βούλωμα σφιχτά, να δει το ③
Η Επιτροπή οργάνων
Υπάρχουν τρία είδη μεθόδου διόρθωσης
1) Επίδειξη/πληκτρολόγιο
2) Διόρθωση οικοδεσποτών
3) Φορητός προγραμματιστής ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ
Μέγεθος εμφάνισης
Γραμμικότητα μετρητών
Γωνία 20° εκπομπής
Η ακρίβεια βλέπει το διάγραμμα
Πρότυπη επιλογή προϊόντων
Άδεια | |||||
Πρότυπα Π (μη-έκρηξη-απόδειξη) | |||||
Ι ασφαλής αφ' εαυτού (Exib IIC T6 GA) | |||||
Ασφαλής αφ' εαυτού και απομονωμένου explosionproof Δ (Exd (ia) IIC T6 ΜΒ) | |||||
Τύπος/υλικό/θερμοκρασία κεραιών | |||||
Σφραγίζοντας κέρατο Φ/PTEE/-40… 130 ℃ | |||||
Σύνδεση/υλικό διαδικασίας | |||||
Νήμα G1 ½ ″ Α Γ | |||||
Νήμα 1 ½ ″ NPT Ν | |||||
Μια φλάντζα DN50/PP | |||||
Φλάντζα DN80/PP Β | |||||
Φλάντζα DN100/PP Γ | |||||
Ειδική συνήθεια Υ | |||||
Μήκος σύνδεσης σκαφών | |||||
Μια σύνδεση 100mm | |||||
Το Β προσαρμόζει | |||||
Η ηλεκτρονική μονάδα | |||||
2 καλώδιο συνεχές ρεύμα/δύο (4~20) μΑ/24V | |||||
3 συνεχές ρεύμα (4~20) μΑ/24V/ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ δύο καλώδιο | |||||
4 εναλλασσόμενο ρεύμα (4~20) μΑ/220V/τετρασύρματος | |||||
5 RS485/Modbus | |||||
Shell/βαθμός προστασίας | |||||
Αργίλιο Λ/IP67 | |||||
Γ ανοξείδωτου/IP67 | |||||
Γραμμή καλωδίων | |||||
Μ M20x1.5 | |||||
Ν ½ ″ NPT | |||||
Επίδειξη τομέων/ο προγραμματιστής | |||||
Α με | |||||
Χ χωρίς |
