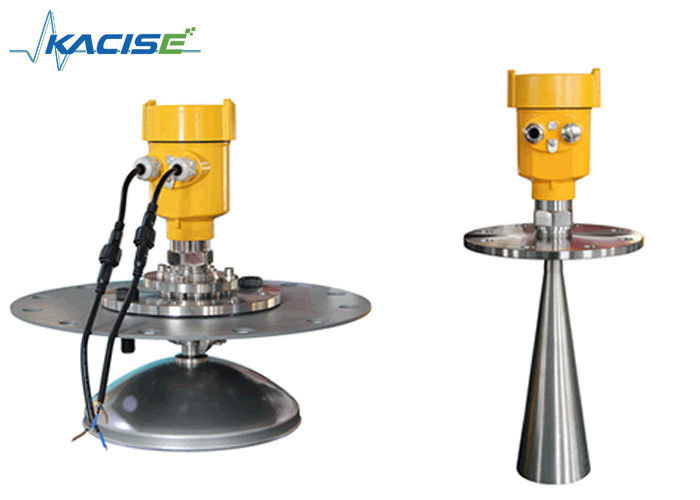

26G μετρητής επιπέδων ραντάρ υψηλής συχνότητας για το στερεό υλικό 80 μέτρα σειράς

26G μετρητής επιπέδων ραντάρ υψηλής συχνότητας για το στερεό υλικό 80 μέτρα σειράς

1. Εισαγωγή

Αυτή η σειρά υιοθετημένου 26G ραντάρ αισθητήρα ραντάρ υψηλής συχνότητας επιπέδων μετρητής, η μέγιστη σειρά μέτρησης μπορεί να φθάσει σε μέχρι 80 μέτρα. Η κεραία είναι βελτιστοποιημένη περαιτέρω επεξεργασία, οι νέοι γρήγοροι μικροεπεξεργαστές έχουν την υψηλότερη ταχύτητα και η αποδοτικότητα μπορεί να είναι γίνοντη ανάλυση σημάτων, η ενοργάνωση μπορεί να χρησιμοποιηθεί για τον αντιδραστήρα, το στερεό σιλό και το πολύ σύνθετο περιβάλλον μέτρησης.

2. Αρχή

Ο σφυγμός μικροκυμάτων κεραιών συσκευών αποστολής σημάτων επιπέδων ραντάρ είναι στενός, η προς τα κάτω κεραία μετάδοσης. Η έκθεση μικροκυμάτων στη μέση επιφάνεια απεικονίζεται πίσω πάλι από το σύστημα κεραιών λαμβάνει, στέλνει το σήμα στο ηλεκτρονικό κύκλωμα που μετατρέπεται αυτόματα στα σήματα επιπέδων (επειδή η ταχύτητα διάδοσης μικροκυμάτων, ηλεκτρομαγνητικό κύμα για να φθάσει στο στόχο και απεικονισμένη πίσω στο δέκτη είναι αυτή τη φορά σχεδόν στιγμιαία)

Μια υψηλή Δ σειράς καθορισμένη Β χαμηλή τυφλή περιοχή ρύθμισης Γ

  Τεχνική προδιαγραφή και πρότυπες επιλογές:

     Εφαρμογή: Στερεό υλικό, ισχυρή σκόνη, εύκολη να κρυσταλλώσει, περίπτωση συμπύκνωσης

     Μέτρηση της σειράς: 80 μέτρα

     Σύνδεση διαδικασίας: Καθολική φλάντζα

     Μέση θερμοκρασία: -40℃ ~ 250℃

     Πίεση διαδικασίας: - 0,1 ~ 0.1MPa

     Ακρίβεια: ±15mm

     Βαθμός προστασίας: IP67

     Φάσμα συχνότητας: 26GHz

     Παραγωγή σημάτων: 4… 20mA/HART (Two-wire/τέσσερα) RS485/Modbus

   Μέτρηση στοιχείων: Κατώτατο σημείο νημάτων βιδών ή η επιφάνεια σφράγισης της φλάντζας

Σημείωση: Σιγουρευτείτε το μετρητή επιπέδων ραντάρ που το πιό υψηλό επίπεδο δεν μπορεί να εισαγάγει την τυφλή περιοχή μέτρησης (σχήμα Δ που παρουσιάζεται κατωτέρω)

Τα χαρακτηριστικά του επιπέδου ραντάρ 26G μετρούν:

Μικρό μέγεθος κεραιών, εύκολο να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.

 Σχεδόν καμία διάβρωση, επίδραση φυσαλίδων σχεδόν επηρεασθείς από το υδρατμό στην ατμόσφαιρα, τη θερμοκρασία και τις αλλαγές πίεσης.

Το σοβαρό περιβάλλον σκόνης στην υψηλού επιπέδου εργασία μετρητών έχει το ελάχιστο αποτέλεσμα.

Ένα πιό σύντομο μήκος κύματος, η αντανάκλαση της στερεάς κλίσης επιφάνειας είναι καλύτερο.

Η γωνία ακτίνων είναι μικρή, η ενέργεια συγκεντρώνεται, μπορεί να ενισχύσει τη δυνατότητα της ηχούς και να αποφύγει την παρέμβαση.

Η μετρώντας σειρά είναι μικρότερη, γιατί μια μέτρηση θα παραγάγει τα καλά αποτελέσματα.

Η υψηλή σήματος προς θόρυβο αναλογία, το κράτος διακύμανσης επιπέδων μπορεί να λάβει την καλύτερη απόδοση.

Υψηλή συχνότητα, μέτρηση της στερεάς και χαμηλής διηλεκτρικής σταθεράς της καλύτερης επιλογής.

Η ηλεκτρική σύνδεση

Η τάση παροχής ηλεκτρικού ρεύματος:

(4~20) mA/HART (σύστημα δύο καλωδίων)

Η παροχή ηλεκτρικού ρεύματος και το σήμα ρευμάτων παραγωγής που μοιράζονται ένα καλώδιο ασπίδων δύο πυρήνων. Η σειρά τάσης ανεφοδιασμού βλέπει τα τεχνικά στοιχεία. Για τον ασφαλή αφ' εαυτού τύπο πρέπει να είναι ένα εμπόδιο ασφάλειας μεταξύ της παροχής ηλεκτρικού ρεύματος και του οργάνου.

(4~20) mA/HART (τετρασύρματο σύστημα)

Η χωριστή παροχή ηλεκτρικού ρεύματος και το τρέχον σήμα, αντίστοιχα που χρησιμοποιεί έναν δύο-πυρήνα προστάτευσαν το καλώδιο. Η σειρά τάσης ανεφοδιασμού βλέπει τα τεχνικά στοιχεία.

RS485/Modbus

Η παροχή ηλεκτρικού ρεύματος και η γραμμή σημάτων Modbus χωριστή drespectively χρησιμοποιώντας ένα προστατευμένο δύο-πυρήνας καλώδιο, η σειρά τάσης παροχής ηλεκτρικού ρεύματος βλέπουν τα τεχνικά στοιχεία.

3. Μέγεθος εμφάνισης:

Τρόπος σύνδεσης

24V δύο διάγραμμα καλωδίωσης καλωδίων ως εξής:

220V η τετρασύρματη σύνδεση είναι όπως κατωτέρω:
