4 - 20mA υγιεινός συντονισμός μετρητών ρευστών επιπέδων παραγωγής - αντίσταση μόνωσης πυκνομέτρων δικράνων

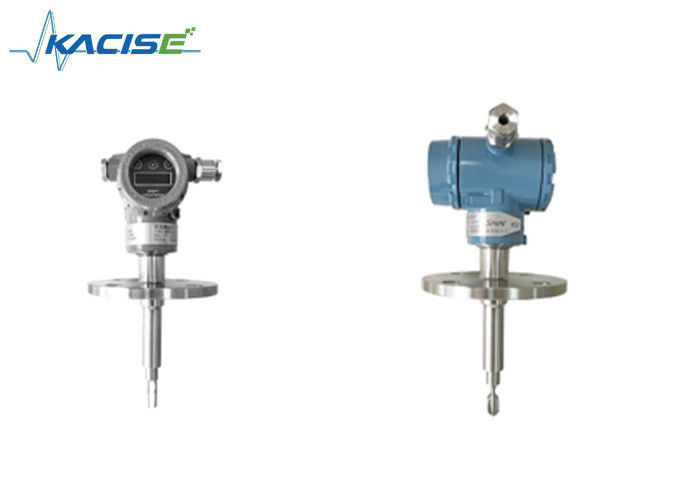

Gxps-kd100-3 συντονίζοντας - πυκνόμετρο δικράνων

Τεχνικές προδιαγραφές

Διαστάσεις και σύνδεση

Τα τερματικά σημάτων τίθενται σε ένα χωριστό μέρος του ηλεκτρικού κιβωτίου. Κατά την καλωδίωση, αφαιρέστε την κάλυψη στο άλλο άκρο του μετρητή. Συνδέστε το καλώδιο 24V και το τρέχον καλώδιο σημάτων σύμφωνα με το σημάδι. Το τρέχον καλώδιο σημάτων ΔΕΝ ΜΠΟΡΕΙ να τοποθετηθούν στην ίδια αυλάκωση καλωδίων με το καλώδιο δύναμης, και δεν περνά μέσω οποιουδήποτε ισχυρού ηλεκτρικού πεδίου.
Ο μετρητής συγκέντρωσης πρέπει να συνδέσει το γήινο καλώδιο για την ασφάλεια. Κατά την έλεγχο της αντίστασης μόνωσης

παρακαλώ υιοθετήστε το ρεύμα εισαγωγής λιγότερο από 45V. Το μέγιστο ρεύμα παραγωγής δεν υπερβαίνει 30mA.DC

Μέθοδος σύνδεσης με το PLC

Μέθοδος καλωδίωσης με το δευτεροβάθμιο disply όργανο

Οδηγίες για τη διαταγή

Διαταγή των πληροφοριών
Gx-td100-α-β-γ-δ-ε-φ
Ένα μετρώντας μέσο
Μέση θερμοκρασία Β
Γ, τρόπος εγκαταστάσεων (οριζόντιος ή ευθύς, σωλήνας ή αποθήκευση)
Δ, μέσο ιξώδες
Το Ε, είναι εκεί οποιοδήποτε unclean ξένο σώμα ή ίζημα
Σειρά μέτρησης Φ
Γ, μέγεθος νημάτων, φλαντζών και σωλήνων
Χ, υλικό σωλήνων
Σύμφωνα με τις ανάγκες σας, μπορούμε να παρέχουμε τη σωστή λύση για σας για να επιλέξουμε

Εφαρμογή

Πυκνότητα φορτηγών δεξαμενών και υγρό σύστημα ανίχνευσης επιπέδων

               Μαγνητικά προκληθείς και υγρός ισόπεδος μετρητής

Το βενζινάδικο και ο έλεγχος και το σύστημα διαχείρισης πετρελαιοφόρων σχεδιάζονται για την αυτόματη διαχείριση των δεξαμενών πετρελαίου. Το σύστημα μπορεί αυτόματα να ελέγξει το πετρέλαιο στη δεξαμενή αποθήκευσης πετρελαίου όταν σφραγίζεται η δεξαμενή. Μέσω του αυτόματου σε πραγματικό χρόνο ελέγχου των παραμέτρων πετρελαίου στη δεξαμενή αποθήκευσης πετρελαίου, οι λειτουργούντες όροι της δεξαμενής αποθήκευσης πετρελαίου απεικονίζονται άμεσα, όπως η μεγάλη χωρητικότητα πετρελαίου στη δεξαμενή, η θερμοκρασία του πετρελαίου, η πυκνότητα, και οι δυναμικές αλλαγές της ποσότητας πετρελαίου. Συντονισμός της επιχείρησής μας - ο μετρητής πυκνότητας δικράνων, ο υγρός μετρητής επιπέδων και ο μετρητής θερμοκρασίας εγκαθίστανται στη δεξαμενή πετρελαίου, και οι παράμετροι όπως η πυκνότητα, το υγρό επίπεδο, η στάθμη ύδατος, η θερμοκρασία και η ποσότητα πετρελαίου του πετρελαίου ανιχνεύονται στη γραμμή.
Το ακατέργαστο έλαιο, το μαζούτ, και τα καύσιμα μεταφέρονται από τις εγκαταστάσεις καθαρισμού στο τέλος - χρήστης μέσω ενός σύνθετου συστήματος διανομής. Είναι απαραίτητο να καθοριστεί ο τύπος πετρελαίου, δεδομένου ότι οι διαφορετικοί τύποι πετρελαίων θα περάσουν μέσω των διαφορετικών συστημάτων διανομής. Το πετρέλαιο κατευθύνεται στην κατάλληλη δεξαμενή προϊόντων στο τέλος απαλλαγής του συστήματος. Η ακριβής και αξιόπιστη επιθεώρηση διεπαφών είναι ένας μούστος για να εξασφαλίσει ότι κάθε προϊόν αποθηκεύεται κατάλληλα στην αποθήκη εμπορευμάτων, δεδομένου ότι η μόλυνση προϊόντων είναι πολύ ακριβή. Κατά τη διάρκεια της λειτουργίας, η μέτρηση της πυκνότητας πετρελαίου της σωλήνωσης έχει δύο βασικές μεθόδους: στατική μέτρηση και δυναμική (σε απευθείας σύνδεση) μέτρηση. Η στατική μέτρηση λαμβάνεται γενικά με την ανάλυση του συλλεχθε'ντος δείγματος για να λάβει την πυκνότητά της. Αυτή η μέθοδος είναι χαμηλή στο κόστος, επιρροή απλή στη μέθοδο, υψηλή στην ακρίβεια μέτρησης και υψηλή στην ανάλυση, αλλά δεν μπορεί να απεικονίσει την αλλαγή της πυκνότητας σε πραγματικό - χρόνος, και υπάρχει μια ανθρώπινου παράγοντα. Οι ανεπάρκειες της χαμηλής αποδοτικότητας ήταν ανίκανες να ικανοποιήσουν τις ανάγκες της σύγχρονης μετρολογίας.

Χρησιμοποιώντας το συντονισμό - ο μετρητής πυκνότητας δικράνων για να μετρήσει το δυναμικό κράτος έχει μερικά πλεονεκτήματα: 1) υψηλή αποδοτικότητα, εύκολη να επιτύχει την αυτοματοποίηση 2) μικρός αντίκτυπος των ανθρώπινων παραγόντων 3) καλός πραγματικός χρόνος 4) εύκολος να εγκαταστήσει. Ο συντονισμός - ο μετρητής πυκνότητας δικράνων έχει τον προτιμημένο μετρητή πυκνότητας για την πυκνότητα πετρελαίου στη γραμμή.
