| Τόπος καταγωγής: | Κίνα (Ηπειρωτική) |
| Μάρκα: | Kacise |
| Πιστοποίηση: | certificate of explosion-proof, |
| Αριθμό μοντέλου: | KUS550 |
| Ποσότητα παραγγελίας min: | 0-100 |
|---|---|
| Συσκευασία λεπτομέρειες: | κάθε μονάδα έχει το μεμονωμένο κιβώτιο και όλα τα κιβώτια συσκευάζονται στις τυποποιημένες συσκευασί |
| Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
| Όροι πληρωμής: | Μ / Τ, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 1000 τεμάχια ανά εβδομάδα |

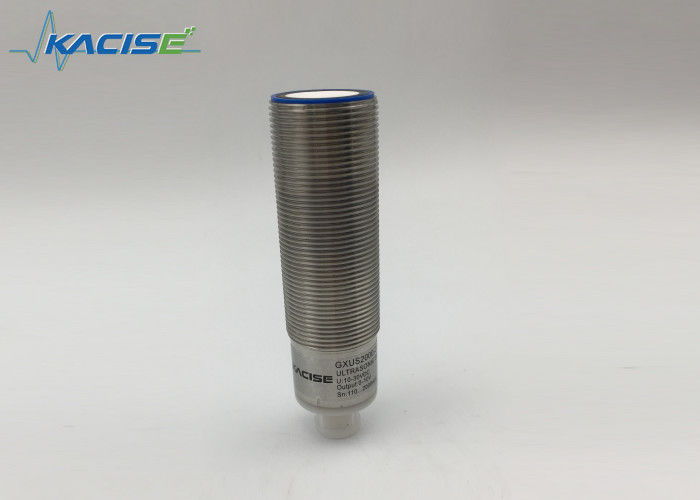

| Προϊόν: | Υπερηχητικός αισθητήρας απόστασης | Σειρά ανίχνευσης: | 200mm~3000mm |
|---|---|---|---|
| Συχνότητα μετατροπέων: | 125Khz | Λειτουργούσα τάση: | 24VDC |
| Τάση εργασίας ορίου: | 13VDC~30VDC | Βαθμός IP: | IP67 |
| Υψηλό φως: | Υπερηχητική συσκευή αποστολής σημάτων επιπέδων,υπερηχητικός υγρός αισθητήρας επιπέδων |
||
| M18 | |
| Αισθαμένος σειρά | 100… 1000 χιλ. |
| Σειρά ρύθμισης | 100….1000mm |
| Ακατάλληλη προς χρήση περιοχή | 0… 100 χιλ. |
| Τυποποιημένο πιάτο στόχων | 100 χιλ. Χ 100 χιλ. |
| Συχνότητα μετατροπέων | approx.220 kHz |
| Καθυστέρηση απάντησης | κα περ. 10 |
| M30-type1 | |
| Αισθαμένος σειρά | 200… 2000 χιλ. |
| Σειρά ρύθμισης | 200….2000mm |
| Ακατάλληλη προς χρήση περιοχή | 0… 200 χιλ. |
| Τυποποιημένο πιάτο στόχων | 100 χιλ. Χ 100 χιλ. |
| Συχνότητα μετατροπέων | approx.150 kHz |
| Καθυστέρηση απάντησης | κα περ. 10 |
| M30-type2 | |
| Αισθαμένος σειρά | 200… 3000 χιλ. |
| Σειρά ρύθμισης | 200….3000mm |
| Ακατάλληλη προς χρήση περιοχή | 0… 150 χιλ. |
| Τυποποιημένο πιάτο στόχων | 100 χιλ. Χ 100 χιλ. |
| Συχνότητα μετατροπέων | approx.70 kHz |
| Καθυστέρηση απάντησης | κα περ. 20 |
| M30-type3 | |
| Αισθαμένος σειρά | 400… 6000 χιλ. |
| Σειρά ρύθμισης | 400….6000mm |
| Ακατάλληλη προς χρήση περιοχή | 0… 300 χιλ. |
| Τυποποιημένο πιάτο στόχων | 100 χιλ. Χ 100 χιλ. |
| Συχνότητα μετατροπέων | approx.50 kHz |
| Καθυστέρηση απάντησης | κα περ. 40 |
Δείκτες/λειτουργούντα μέσα
| Μπλε οδηγήσεων |
Λάμψη: το πρόγραμμα μπορεί να ενεργήσουν, αυτή η θέση Ο μπλε που οδηγείται θα λάμψει περίπου 5 λεπτό μετά από τη δύναμη αισθητήρων επάνω, να δείξει τον αισθητήρα να είναι, και έπειτα ο μπλε που οδηγείται μπορεί θα ανοίξει μονίμως. Για να δείξει τη θέση δύναμης. |
| Οδηγήσεων κίτρινων |
ένδειξη του κράτους μετατροπής λάμψη: κατά τη διάρκεια του αντικειμένου λειτουργίας προγράμματος που ανιχνεύεται |
| Κόκκινο οδηγήσεων |
Κανονική εργασία: το φως δείχνει επάνω το λάθος που ανιχνεύεται. Programing: λάμψη, ηχώ που χάνεται, που σημαίνει τον αισθητήρα που καλύπτεται ή κανένα αντικείμενο στο fromt του αισθητήρα, |
Ηλεκτρικές προδιαγραφές
| Λειτουργούσα τάση UB | ΤΟ ΣΥΝΕΧΈΣ ΡΕΎΜΑ 13… 30 Β, ΚΥΜΑΤΊΖΕΙ 10% SS |
| No-load ανεφοδιασμός τρέχον I0 | ≤ 45 μΑ |
Εισαγωγή
| Τύπος εισαγωγής | 1 TEACH-IN εισαγωγή |
|
λειτουργούσα σειρά Α1: 0V/GND… +1 Β, λειτουργούσα σειρά A2: +6 Β… +UB |
|
| σύνθετη αντίσταση εισαγωγής: > 4,7 kΩ TEACH-IN σφυγμός προγράμματος: ≥ 1 s |
Παραγωγή
| Τύπος παραγωγής |
1 παραγωγή E4, NPN NO/NC διακοπτών, προγραμματίσημο παραγωγή E4, PNP NO/NC 2 διακοπτών, προγραμματίσημο 3 αναλογική παραγωγή E4 0-10V προγραμματίσημη. 4 αναλογική 4-20mA παραγωγή E4 προγραμματίσημη 5 παραγωγή E4 RS485 προγραμματίσημη. |
| Εκτιμημένο λειτουργούν ρεύμα δηλ. | 200 μΑ, βραχυκύκλωμα/υπερφόρτωση που προστατεύεται |
| Ρύθμιση προεπιλογής | Σημείο Α1 μετατροπής: μεταστρέφοντας σημείο A2 150mm: 1000mm |
| Πτώση τάσης | ≤ 2,5 Β |
| Επαναλάβετε την ακρίβεια | ≤ 1% |
| Συχνότητα φ μετατροπής | ≤ 13 Hz (που προσαρμόζεται για την έκδοση υψηλής συχνότητας) |
| Υστέρηση Χ σειράς | 5% της καθορισμένης λειτουργούσας απόστασης |
| Επιρροή θερμοκρασίας | ±1.5% της πραγματικού μεγέθους αξίας |
Περιβαλλοντικές συνθήκες
| Περιβαλλοντική θερμοκρασία | -25… 70℃ (248… 343K) |
| Θερμοκρασία αποθήκευσης | -40… 85℃ (233… 358K) |
Μηχανικές προδιαγραφές
| Σύνδεση | V1 συνδετήρας (M12×1), 4-καρφίτσα |
| Βαθμός προστασίας | IP67 |
| Υλική κατοικία | ορείχαλκος, νικέλινος |
| Μετατροπέας |
εποξική ρητίνη/κοίλο μίγμα σφαιρών γυαλιού πολυουρεθάνιο αφρού, κάλυψη PBT |
Ρύθμιση των σημείων μετατροπής και της αναλογικής παραγωγής.
Ο αισθητήρας τύπων παραγωγής διακοπτών και τύπων αναλογικής παραγωγής μπορεί να είναι ως χρήστης θέλει.
Υπάρχουν 8 τύποι λειτουργιών παραγωγής μπορούν να είναι.
Όλα διδάσκουν τη ρουτίνα ως εξής,
το βήμα 1 διδάσκει ένα σημείο με σχετικό διδάσκει στον όρο (υψηλού επιπέδου τάση ή GND). το βήμα 2 επιλέγει ένα διαφορετικό σημείο απόστασης (όχι το ίδιο πράγμα με step1) και ένας διαφορετικός διδάσκει στον όρο (μη ίδιο με το step1). Τη ρουτίνα προγράμματος πρέπει να τελειώσουν κατά τη διάρκεια της μπλε οδηγημένης λάμψης, η προκαθορισμένη αξία θα είναι αποδοτική εάν όχι.
Ο υπερηχητικός αισθητήρας χαρακτηρίζει μια παραγωγή διακοπτών με δύο teachable σημεία μετατροπής. Αυτοί τίθενται με την εφαρμογή της τάσης ανεφοδιασμού - UB ή + UB στη TEACH-IN εισαγωγή. Η τάση ανεφοδιασμού πρέπει να εφαρμοστεί στη TEACH-IN εισαγωγή για τουλάχιστον 1 s. LEDs δείχνει εάν ο αισθητήρας έχει αναγνωρίσει το στόχο κατά τη διάρκεια της TEACH-IN διαδικασίας. Το σημείο Α1 μετατροπής διδάσκει με - UB, A2 με +UB. Πέντε διαφορετικές λειτουργίες παραγωγής μπορούν να τεθούν.
1. Τρόπος παραθύρων κανονικά-ανοικτός και θετική λειτουργία παραγωγής κλίσεων τρόπου σκαφών της γραμμής.
2. Τρόπος παραθύρων κανονικά-κλειστός και αρνητική λειτουργία παραγωγής κλίσεων τρόπου σκαφών της γραμμής.
3. Ενιαίο σημείο μετατροπής, κανονικά-ανοικτή λειτουργία.
4. Ενιαίο σημείο μετατροπής, κανονικά-κλειστή λειτουργία.
5. Ενιαίο σημείο διακοπτών με την κανονικά-ανοικτή λειτουργία χάσματος υστέρησης.
6. Ενιαίο σημείο διακοπτών με την κανονικά-κλειστή χάσμα λειτουργία υστέρησης.
7. Ανίχνευση της παρουσία-κανονικής ανοικτής λειτουργίας αντικειμένου.
8. Ανίχνευση παρουσία-κλειστής της αντικείμενο ανοικτής λειτουργίας.
Σημείο μετατροπής, θέτοντας απόσταση μόνο μετά από τη δύναμη επάνω. Το εσωτερικό ρολόι μπορεί να βεβαιώσει δεν μπορεί να αλλάξουν μετά από 5 λεπτά μετά από τη δύναμη επάνω. Εάν η ανάγκη για να αλλάξει το σημείο μετατροπής, ο χρήστης μπορεί μόνο θέτοντας την απόσταση αιτήματος μετά από το καινούριο ξεκίνημα δύναμης.
Για τον τύπο παραγωγής RS485.
Υπάρχουν 2 είδη ύφους εργασίας,
Ένας για το αυτόματο μέτρο, ο αισθητήρας θα μετρήσει την απόσταση ή το επίπεδο επανειλημμένα, και η περίοδος μέτρησης μπορεί να τεθεί από το uart. Το αποτέλεσμα μέτρου μπορεί να προσκομιστεί κάθε φορά.
Το άλλο ύφος είναι δύναμη - εκτός από τον τρόπο όταν ο αισθητήρας είναι ύπνος, έως ότου έλαβε ο αισθητήρας την εντολή έρευνας με προκωδικοποιήστε. Το πρωτόκολλο επικοινωνίας είναι μέθοδος-RTU.
Παραδείγματος χάριν το αποτέλεσμα μέτρου μπορεί να διαβαστεί από την πρόσβαση τον κατάλογο 0x101 από Modbus το πρωτόκολλο.
Για περισσότερες πληροφορίες παρακαλώ μας ελάτε σε επαφή με για τον οδηγό τεχνολογίας λογισμικού.
| Επιδείξεις οδηγήσεων | |||
| Χρόνος προγραμματισμού | Χρόνος απασχόλησης | ||
| Κόκκινες οδηγήσεις | -- | Το λάθος | |
| ΑΠΟ | Να εργαστεί καλά | Να εργαστεί καλά | |
| Λάμψη |
Να κάνει το χαμένο ηχώ πρόγραμμα, Για το ενιαίο σημείο, το πρόγραμμα, ή την ανίχνευση μετατροπής του αντικειμένου. |
- | |
| Κίτρινες οδηγήσεις | - | Το αντικείμενο | |
| ΑΠΟ | - | Ηχώ που χάνεται | |
| Λάμψη |
Διδάξτε μέσα για τη θέση έτοιμη, Αυτός σημαίνει ότι ο αισθητήρας έχει κλειδώσει την καθορισμένη απόσταση για το πρόγραμμα |
- | |
| Μπλε οδηγήσεις | Δύναμη επάνω | Δύναμη επάνω | |
| ΑΠΟ | Δύναμη μακριά | Δύναμη μακριά | |
| Λάμψη |
Ένδειξη περιόδου προγράμματος, Μόνο οι μπλε οδηγημένες λάμψεις η ρουτίνα προγράμματος μπορούν να γίνουν |
Το πρόγραμμα μπορεί να συνεχίσει | |
