Τόπος καταγωγής: | Κίνα (ηπειρωτική χώρα) |
Μάρκα: | Kacise |
Αριθμό μοντέλου: | LC |
Ποσότητα παραγγελίας min: | 1pcs |
---|---|
Συσκευασία λεπτομέρειες: | κάθε μονάδα έχει το μεμονωμένο κιβώτιο και όλα τα κιβώτια συσκευάζονται στις τυποποιημένες συσκευασί |
Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union, MoneyGram, D/A, D/P |
Δυνατότητα προσφοράς: | 10000pcs/month |
Ακριβότητα: | 0,5 βαθμός, 0,2 βαθμός | Ονομασία του προϊόντος: | Ωοειδές Flowmeter εργαλείων |
---|---|---|---|
Μέθοδος Intallation: | Horizoontal, κάθετο | Υλικό κελύφους: | Χυτοσίδηρος, χυτοχάλυβας, ανοξείδωτο |
Συνδέοντας μέθοδος: | Φλάντζες | Ονομασία: | Ωοειδής μετρητής ροής τύπων εργαλείων |
Υψηλό φως: | μετρητής ροής συμπιεσμένου αέρα,μετρητής ροής τύπων εισαγωγής |

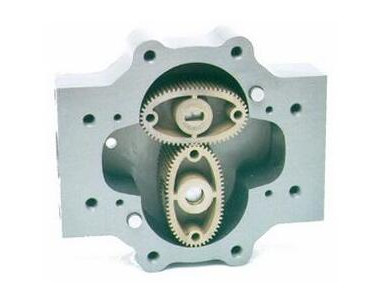

Τα οβάλ μετρητά ροής είναι πολύ ακριβή όργανα που χρησιμοποιούνται για τη συνεχή μέτρηση της ροής υγρού σε αγωγούς.,προσαρμοστικότητα σε υψηλή ιξώδες, ικανότητα μέτρησης υγρών υψηλής θερμοκρασίας, βολική βαθμονόμηση και εύκολη εγκατάσταση.Ως αντιπροσωπευτικά προϊόντα στην κατηγορία μετρητών ροής θετικού μετατόπισης, οι ωοειδείς μετρητές ροής παίζουν καθοριστικό ρόλο στην ακριβή μέτρηση των ροών υγρών.
Ο μετρητής ροής ωοειδούς τροχιάς σειράς LC είναι εξοπλισμένος με οθόνη δείκτη επί τόπου και συσκευή συσσωρευτικής μέτρησης λέξεων τροχιάς.Αυτή η διαμόρφωση επιτρέπει την άμεση απεικόνιση της σωρευτικής ροής υγρού που περνά από τον αγωγόΕιδικά σχεδιασμένο για τη μέτρηση των επεξεργασμένων προϊόντων πετρελαίου, χρησιμοποιείται ευρέως σε βιομηχανίες όπως πετρέλαιο, χημικά, χημικές ίνες, μεταφορές, εμπόριο, τρόφιμα, ιατρική, υγεία,και περισσότερα.Ελαφρύνει την ακριβή μέτρηση ροής μη διαβρωτικών μέσων σε διάφορες εφαρμογές.
Υλικά των κύριων μερών και ονομαστική πίεση λειτουργίας
Κέλυφος και κάλυψη | Πλάκα κάλυψης | οβάλ τροχός | Στροφικό άξονα | βουρτσίσματα | Ονομαστική πίεση (MPa) | |
Επενδύσεις | Χάλυβα χυμένο | Χυτοσίδηρο |
Χυτοσίδηρο, ανοξείδωτο χάλυβα Άλλος χάλυβας Μηχανικό υλικό |
Ατσάλι ατσάλι | Άλλες ράβδοι και ράβδοι | 1.6 |
Επικαιροποίηση | Χάλυβα χυμένο | Χυτοσίδηρο |
Κάτω από DN50 6.3 DN80-100 4.0 6.3 DN150-200 2.5 |
|||
ΛC-Β,C | Ατσάλι ατσάλι | Ατσάλι ατσάλι | Ατσάλι ατσάλι | Γράφιτος, ελαστικό κυλίνδρου | 1.6,2.5 | |
Σημειώσεις:1. 0Cr18Ni12Mo2Ti για τον τύπο LC-C· 0Cr18Ni9Ti για τον τύπο LC-B. 2Η πτυχή της φλέβας είναι κυψελώδης κάτω των 2,5 MPa και η τραχύτητα της είναι 6,3 MPa και οι δύο πτυχές είναι 4,0 MPa. |
2Ακριβότητα τάξης 0.5Κλάση 0.2
3Θερμοκρασία λειτουργίας: σειρά LC-A ((-20°C~+60°C), σειρά LC-B,E,L ((-41°C~+60°C)
60°C~200°C ((με εγκατεστημένο ψυγείο υψηλής θερμοκρασίας)
4 Σημείωση ασφαλείας από έκρηξη: ExiaIICT5, dIIBT4
5- Πεδίο ροής: μονάδα: m3/h
Τύπος | DN | Σφιχτότητα (mPa. s) | ||||||||
< 0.3 |
0.3~0.8 |
0.8~2 | 2~200 |
200 έως 1000
|
1000~2000
|
|||||
LC-10 |
10
|
|
0.2-0.5
|
0.08-0.5 | 0.08-0.5 |
0.05-0.5
|
0.06-0.3 |
0.03-0.3
|
0.03-0.2
|
|
LC-15 |
15
|
|
0.75-1. 5 |
0.3-1.5 | 0.3-1.5 |
0.15-1.5 0.3-3 |
0.2-1.0 |
0.1-1.05
|
0.07-0.75
|
|
LC-20 |
20
|
|
1.5-3
|
1-3 | 0.5-3 | 0.5-3 |
0.3-3 1.5-15 |
0.4-2.1 |
0.2-2.1
|
0.15-1.5
|
LC-25 |
25
|
4-6
|
3-6
|
2-6 | 1-6 | 1-6 |
0.6-6 1.56-15 |
0.8-4.2 |
0.4-4.2
|
0.3-3
|
LC-40 |
40
|
9-15
|
7.5-15
|
5-15 | 2.5-15 | 2.5-15 |
1.5-15
|
2.1-10.5 |
1.0-10.5
|
0.7-7.5
|
LC-50 |
50
|
10-24
|
8-24
|
8-24 | 4.8-24 | 4.8-24 |
2.4-24
|
2.46-6.8 |
1.6-16.8
|
1.2-12
|
LC-B40,50 | 40,50 | 8-20 | 6-20 | 6-20 | 4-20 | 4-20 | 2-20 | 2.8-14 | 1.4-14 | 1.0-10 |
LC-65 |
65
|
27-40
|
20-40
|
15-40 | 8-40 | 8-40 |
4-40
|
5.6-28 |
2.8-28
|
2-20
|
LC-80 |
80
|
40-60
|
30-60
|
20 έως 60 | 12 έως 60 | 12 έως 60 |
6 έως 60
|
8.4-42 |
4.2-42
|
3-30
|
LC-100 |
100
|
67-100
|
50 έως 100
|
34-100 | 20-100 | 20-100 |
10-100
|
14 - 70 |
6 έως 70
|
5-50.
|
LC-150 |
150
|
127-190 |
95-190
|
64-190 | 38-190 | 38-190 |
19-190
|
26.6-133 |
13.3-133
|
9.5-95
|
LC-200 | 200 | 227-340 |
170 έως 340
|
114-340 | 56-340 | 56-340 |
34-340
|
47.6-238 |
23.8-238
|
17-170
|
Τάξη ακρίβειας | 0.5 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.5 |
Σημείωση: Εάν η θερμοκρασία του μετρούμενου υγρού είναι υψηλότερη από 80 °C, η μέγιστη ροή θα είναι 90% της πρωτογενούς ροής και η ελάχιστη 120%.
Εγκατάσταση και λειτουργία
