| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Kacise |

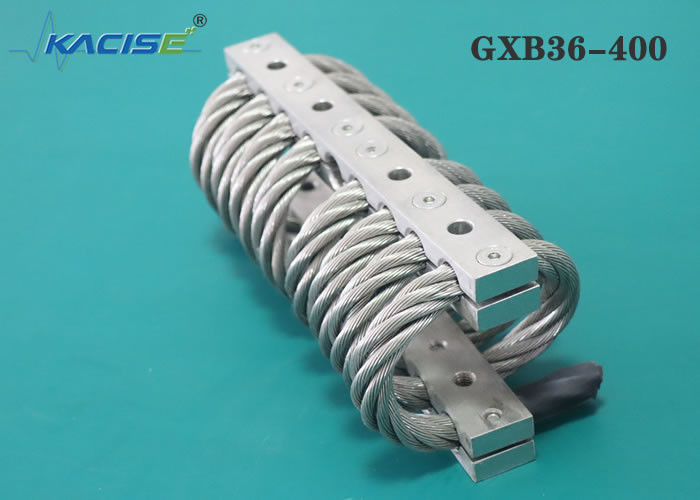

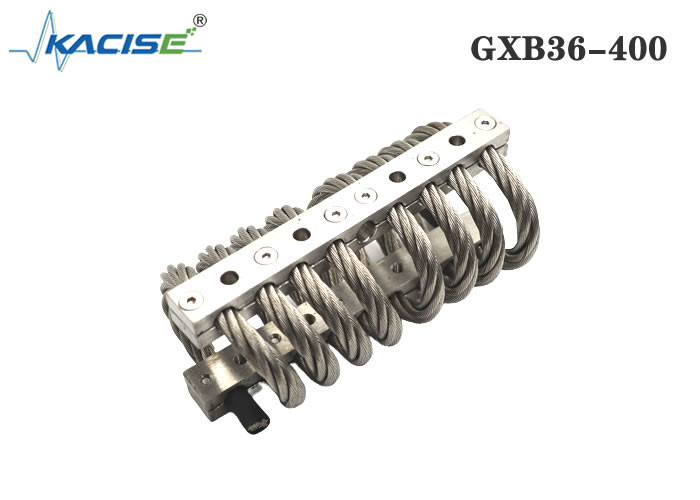

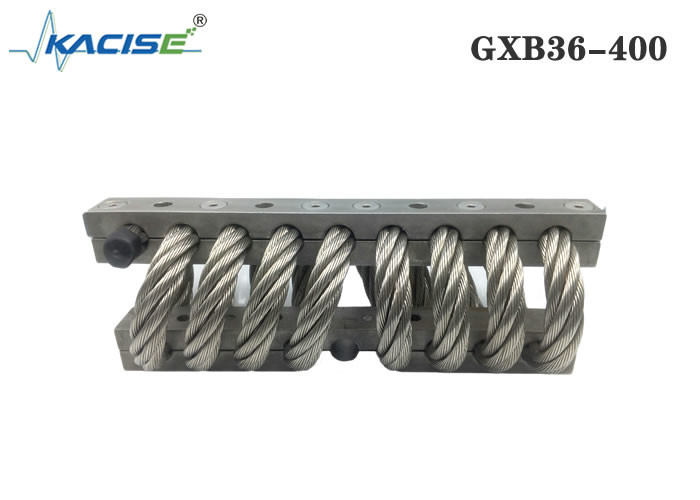

| Αριθμό μοντέλου: | GXB36-400 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-8 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100+ |
| Μήκος: | 521 χλστ | Πλάτος: | 241 χλστ |
|---|---|---|---|
| Υψηλός: | 216 χιλιοστά | Τρύπες στερέωσης: | Μ18 |
| Συχνότητα συντονισμού: | 5-10 HZ | Απόσταση εξωτερικής οπής τοποθέτησης/L1(mm): | 378/377,8 |
| Απόσταση εσωτερικής οπής τοποθέτησης/L2(mm): | 162/161.9 | Μέγιστη κατακόρυφη παραμόρφωση (mm): | 102,9 |
| Κάθετο στατικό φορτίο (Kg): | 1450 | Κατακόρυφη στατική ακαμψία (Kg/mm): | 177 |
| Κατακόρυφη δυναμική ακαμψία (Kg/mm): | 58.3 | 45° μέγιστη παραμόρφωση (mm): | 144,8 |
| Στατικό φορτίο 45° (Kg): | 988 | 45°Στατική ακαμψία (Kg/mm): | 99.3 |
| Δυναμική ακαμψία 45° (Kg/mm): | 29.2 | Μέγιστη παραμόρφωση πλευρικής ανάρτησης (mm): | 108 |
| Στατικό φορτίο ανάρτησης στο πλάι (Kg): | 360 | Στατική ακαμψία ανάρτησης στο πλάι (Kg/mm): | 36.1 |
| Δυσκαμψία πλευρικής ανάρτησης (Kg/mm): | 28.2 | Υλικό: | SS304 |
| Βάρος (kg): | 24 | Αν θα υποστηρίζεται η προσαρμογή του προϊόντος: | Ναί |
περιγραφή προϊόντος
Η τάση και η καταπόνηση του χαλύβδινου συρματόσχοινου έχουν μη γραμμική αντίστοιχη σχέση στην κατάσταση κάμψης.Ο απομονωτής κραδασμών συρματόσχοινου είναι να κάνει το συρματόσχοινο να έχει ένα συγκεκριμένο σχήμα κάμψης μέσω μιας ισχυρής μεθόδου και να χρησιμοποιεί την εσωτερική τριβή για να διαλύσει τη δόνηση και την ενέργεια κρούσης όταν το συρματόσχοινο παραμορφώνεται με δύναμη, έτσι ώστε να εξαλειφθεί η δόνηση, να μειωθεί η κρούση και μείωση του θορύβου.
Ο απομονωτής κραδασμών με συρματόσχοινο είναι ένας αποσβεστήρας κραδασμών και μονωτή κραδασμών υψηλής απόδοσης με μη γραμμική ακαμψία.Εξαιρετική απόδοση απομόνωσης κραδασμών κάτω από σκληρές περιβαλλοντικές συνθήκες όπως χημική μόλυνση ή ακραίες θερμοκρασίες.Έχει μεγάλη διάρκεια ζωής, μπορεί να προσαρμοστεί σε ελαστικές μετατοπίσεις διαφόρων μεγεθών, μπορεί να πραγματοποιήσει απομόνωση κραδασμών προς όλες τις κατευθύνσεις και έχει διάφορες μεθόδους εγκατάστασης.
Συνήθως χρησιμοποιείται για την παροχή ελαστικής υποστήριξης για βαριά μηχανήματα (όπως γεννήτριες, μεγάλες υδραυλικές πρέσες, βάσεις εκτόξευσης πυραύλων κ. δορυφόρους και για οχήματα, πλοία, αεροσκάφη κ.λπ. Μεταφέρετε εξοπλισμό ακριβείας, όργανα ακριβείας και παρέχετε ένα περιβάλλον εργασίας με απομόνωση κραδασμών.
Διάγραμμα μεγέθους προϊόντος
| Αριθμός προϊόντος | Υψηλό (mm) | Πλάτος (mm) | Βάρος προϊόντος (kg) | Μέθοδος εγκατάστασης | Μέγεθος οπής (mm) | Μέγεθος νήματος (mm) | Κωνικό αντίθετο | |
| JGX-286-8-X-16860-AS | 216 | ± 6,35 | 241 | 24 | Α, Β, Γ, Δ, Ε, Σ | Ø19,8 + 0,13- 0,38 | Μ18Χ2,5 | 90° |
Πατήστε Fit Test Sheet
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 14500 | 102,9 | 1774 | 583 |
Φύλλο δεδομένων δοκιμής φορτίου με κλίση πίεσης 45°
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 9880 | 144,8 | 993 | 292 |
Φύλλο δεδομένων δοκιμής κύλισης διάτμησης
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 3600 | 108 | 361 | 361 |
Οι απομονωτές κραδασμών με συρματόσχοινο έχουν τα ακόλουθα πλεονεκτήματα:
Διάγραμμα δομής προϊόντος
Οδηγός εγκατάστασης απομόνωσης συρματόσχοινου
1. Πριν την εγκατάσταση, ελέγξτε προσεκτικά εάν η οπή στερέωσης ταιριάζει με την οπή στερέωσης του απομονωτή κραδασμών, όπως εάν το νήμα είναι το ίδιο κ.λπ.
2, η τρύπα εγκατάστασης είναι καθαρή, δεν υπάρχει γρέζια, σκουριά, ζημιά και άλλα ελαττώματα.
3. Δεδομένου ότι ο απομονωτής κραδασμών είναι ελαστικό εξάρτημα, χρειάζεται λίγο μετακινούμενο χώρο κατά την εργασία.Πριν την εγκατάσταση, ελέγξτε προσεκτικά εάν υπάρχει εξοπλισμός που επηρεάζει την εγκατάσταση στο τμήμα εγκατάστασης και εάν ο κινητός χώρος του απομονωτή κραδασμών είναι αρκετός.Ελέγξτε εάν ο απομονωτής κραδασμών είναι σε καλή κατάσταση και δεν έχει ελαττώματα πριν την εγκατάσταση.
4. Ετοιμάστε ένα κατάλληλο κατσαβίδι και λοστό.
5, πρώτα εγκαταστήστε τον απομονωτή σε βαρύ εξοπλισμό ή σταθερό εξοπλισμό, οι βίδες εγκατάστασης δεν χρειάζεται να σφίξετε, έτσι ώστε ο απομονωτής να μπορεί να είναι ελαφρώς ενεργός.
6. Εγκαταστήστε τη συσκευή σύνδεσης στην άλλη πλευρά του απομονωτή κραδασμών.Εάν η οπή στερέωσης είναι ελαφρώς εσφαλμένη, μπορείτε να μετακινήσετε τον απομονωτή κραδασμών ή να χρησιμοποιήσετε έναν λοστό για να ευθυγραμμίσετε την οπή στερέωσης του απομονωτή κραδασμών με την οπή στερέωσης του εξοπλισμού και στη συνέχεια να βιδώσετε τη βίδα στερέωσης.
7. Αφού στερεώσετε τη θέση της συσκευής, σφίξτε όλες τις βίδες στερέωσης.
Εφαρμογή
