Τόπος καταγωγής: | Κίνα |
Μάρκα: | Kacise |
Αριθμό μοντέλου: | KLD801 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
Χρόνος παράδοσης: | 5-8 εργάσιμες |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100+ |
Εφαρμογή: | υγρό, ασθενές διαβρωτικό υγρό | Μέτρηση της σειράς: | 010m |
---|---|---|---|
Σύνδεση διαδικασίας: | νήμα/φλάντζα | Μέγεθος κεραίας: | Κεραία φακού 22mm |
Ακρίβεια: | ± 2 mm | Βαθμός προστασίας: | IP67 |
Βαθμός αντιεκρηκτικής προστασίας: | Exd IIC T6 Gb | Συχνότητα: | 76-81 GHz |
Παροχή ηλεκτρικού ρεύματος: | Σύστημα δύο καλωδίων/τεσσάρων καλωδίων/εξαγωγών (DC24V/AC220V) | Έξοδος σήματος: | 4~20mA/HART/RS485 Modbus |
Υψηλό φως: | Μακρινός διορθώστε τον αισθητήρα σταθμών ύδατος ραντάρ,KLD801 μετρητής ρευστών επιπέδων,Αισθητήρας σταθμών ύδατος ραντάρ νημάτων |

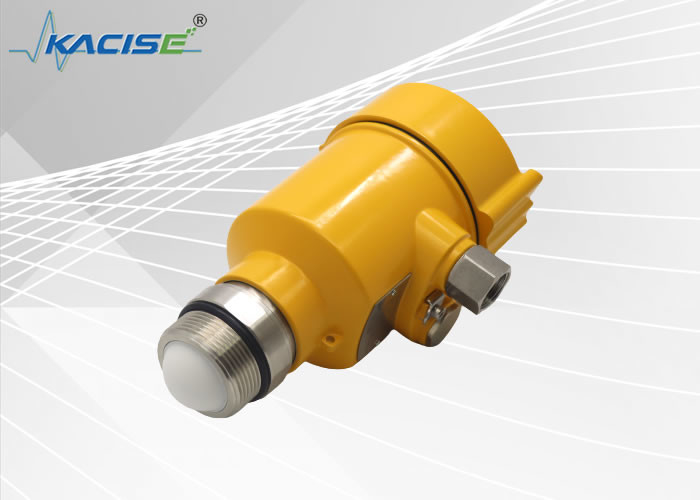

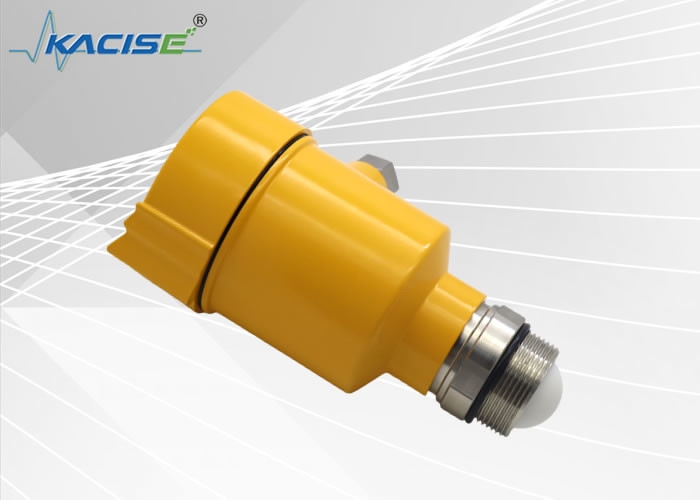

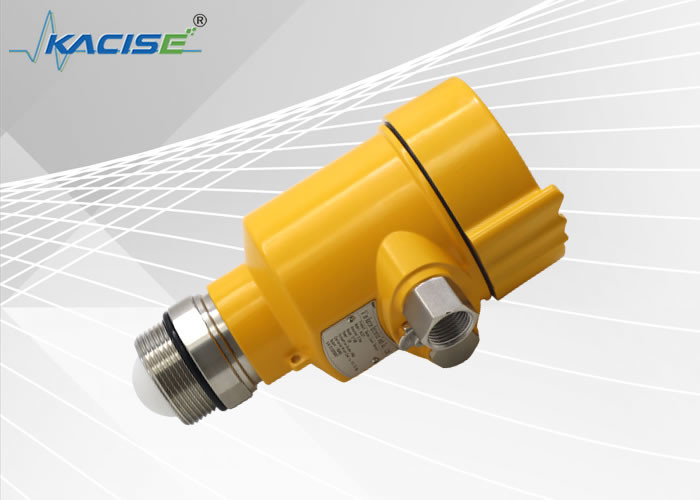

1. Επισκόπηση προϊόντων
KLD80 τα προϊόντα σειράς είναι διαμορφωμένα κατά συχνότητα προϊόντα ραντάρ συνεχών κυμάτων (FMCW) που λειτουργούν σε 76-81GHz, που υποστηρίζουν τις τετρασύρματες και two-wire εφαρμογές. Υπάρχουν πολλαπλάσια πρότυπα, η μέγιστη σειρά του προϊόντος μπορεί να φθάσει σε 120m, και η τυφλή περιοχή μπορεί να φθάσει σε 8cm. Λόγω της υψηλότερης λειτουργούσας συχνότητας και του πιό σύντομου μήκους κύματός του, είναι ιδιαίτερα κατάλληλο για τις στερεάς κατάστασης εφαρμογές. Η μέθοδος εργασίας και τα ηλεκτρομαγνητικά κύματα μέσω ενός φακού έχει τα μοναδικά πλεονεκτήματα στην υψηλή σκόνη και τα σκληρά περιβάλλοντα θερμοκρασίας (+200°C). Το όργανο παρέχει τη φλάντζα ή τον περασμένο κλωστή καθορισμό, ο οποίος καθιστά την εγκατάσταση κατάλληλη και εύκολη.
Τα κύρια πλεονεκτήματα του μετρητή επιπέδων ραντάρ σειράς FM KLD80 είναι τα ακόλουθα:
Επικοινωνία και διόρθωση
Το όργανο μπορεί να διορθωθεί μέσω LDM στον τομέα, και μπορεί επίσης να διορθωθεί από την πλευρά PC με το προαιρετικό λογισμικό οικοδεσποτών υπολογιστών. Η σύνδεση μεταξύ του μετρητή και του PC είναι η ακόλουθη:
για να επικοινωνήσει με:
1. USB στο τμηματικό καλώδιο RS485 (τετρασύρματο σύστημα)
2. USB στο τμηματικό καλώδιο TTL (two-wire σύστημα)
3. USB στον ελάφι-διαποδιαμορφωτή (two-wire σύστημα) για την επικοινωνία.
4. Μέσω της κινητής διόρθωσης τηλεφωνικού Bluetooth, η επιτόπια διόρθωση είναι ασφαλέστερη και καταλληλότερη.
5. 4G δίκτυο, μακρινή διόρθωση μέσω της μακρινής ενότητας.
2.Product εισαγωγή
Πρότυπο KLD801 Υγρό, αδύνατο διαβρωτικό υγρό εφαρμογής Μέτρηση της σειράς 010m Νήμα/φλάντζα σύνδεσης διαδικασίας Μέγεθος 22mm κεραιών κεραία φακών Ακρίβεια ± 2mm Βαθμός IP67 προστασίας Explosionproof βαθμός Exd IIC T6 ΜΒ Συχνότητα 76-81GHz Παροχή ηλεκτρικού ρεύματος δύο καλώδιο/τετρασύρματο/σύστημα έξι καλωδίων (DC24V/AC220V) Παραγωγή 4~20mA/HART/RS485 Modbus σημάτων Επίδειξη/προγραμματίζοντας προγραμματιστής με τη μακρινή διόρθωση δικτύων Bluetooth/5G |
3.Technical προδιαγραφές
Συχνότητα μετάδοσης | 76GHz~81GHz |
Μέτρηση της σειράς | 0~120m (υγρό) |
Ακρίβεια μέτρησης | ±2mm |
Γωνία ακτίνων | 3°/6° |
Σειρά της διηλεκτρικής σταθεράς χρησιμοποιούμενη | ≥2 |
Σειρά παροχής ηλεκτρικού ρεύματος |
DC24V/AC220V 2-wire σύστημα system/6-καλωδίων system/4-καλωδίων |
Τρόπος επικοινωνίας |
Λεωφορείο MODBUS ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ |
Παραγωγή σημάτων |
4~20mA+RS485 4~20mA |
Παραγωγή ελαττωμάτων | 3.8mA, 4mA, 20mA, 21mA, λαβή |
Λειτουργία τομέων/προγραμματισμός |
128 κουμπιά μητρών σημείων × 64 display/4 μπορέστε να εξοπλιστείτε με το λογισμικό ρύθμισης οικοδεσποτών |
Βιομηχανικές θερμοκρασία/υγρασία |
T0: - 40~85℃/≤95%RH T1: - 40~200℃ T2: - 40~500℃ T3: - 40~1000℃ |
Υλικό της Shell | Χυτό αργίλιο, ανοξείδωτο |
Τύπος κεραιών | Κεραία φακών |
Πίεση διαδικασίας | -0.1~2.5MPa |
Είσοδος καλωδίων | M20 * 1,5 ή 1/2NPT |
Συνιστώμενο καλώδιο | AWG18 ή 0.75mm ² |
Βαθμός προστασίας | IP67 |
Explosionproof βαθμός | Exd IIC T6 ΜΒ |
Μέθοδος εγκατάστασης | Νήμα ή φλάντζα |
Καθαρό βάρος/ακαθάριστο βάρος | Τυχαία διαμόρφωση |
Μέγεθος κιβωτίων συσκευασίας | Τυχαία διαμόρφωση |
Συχνότητα μετάδοσης | 76GHz~81GHz |
4.Structural διαστάσεις
Σχηματικό διάγραμμα του μεγέθους δομών σύνδεσης διαδικασίας νημάτων σωλήνων στη θερμοκρασία δωματίου

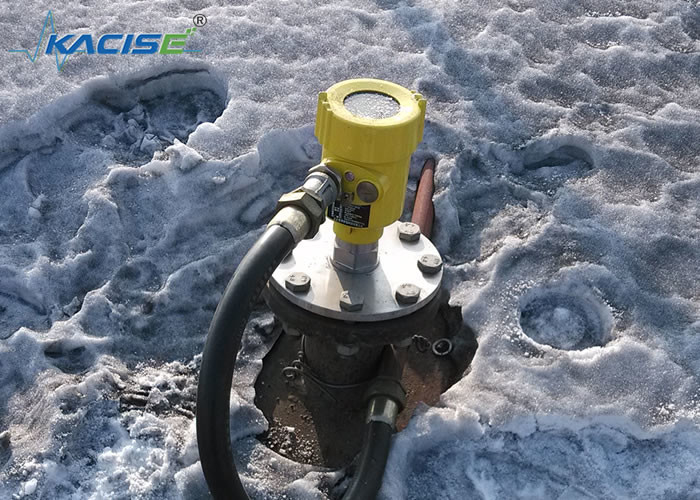

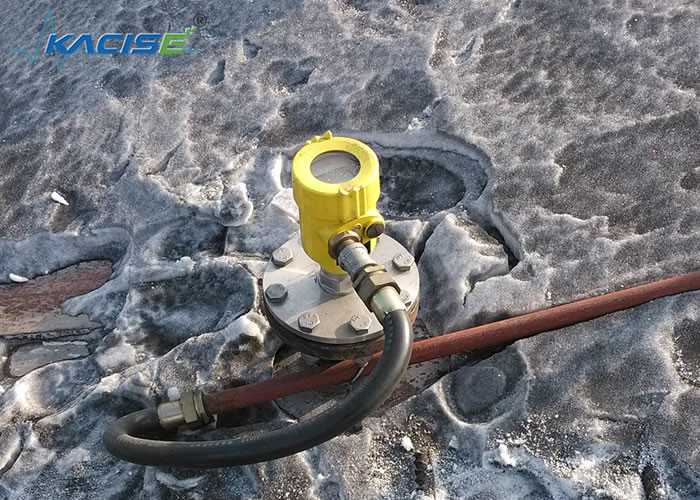

5. Εγκατάσταση
Δύο σημεία για την εγκατάσταση:
(1) ευθυγραμμίστε το υλικό επίπεδο στόχων για να εξασφαλίσετε ότι είναι κάθετο στο υλικό αεροπλάνο επιπέδων
(2) αποφύγετε τις ψεύτικες ηχώ. Δείτε τα ακόλουθα σημεία για τις χαρακτηριστικές συνθήκες εργασίας.
●Εξασφαλίστε ότι δεν υπάρχει κανένα παρεμβαίνοντας αντικείμενο, όπως οι σκάλες και τα βήματα, μέσα στη σειρά ακτίνων.
Αριθμός 5 – 1 σχηματικό διάγραμμα της θέσης εγκατάστασης οργάνων
●Η εγκατάσταση οργάνων θα εξασφαλίσει ότι η ακτίνα κεραιών αποφεύγει τον κολπίσκο τροφών, όπως φαίνεται στο σχήμα 5-2.
Αριθμός ακτίνα 5 – 2 κεραιών που αποφεύγει τον κολπίσκο τροφών
●Το όργανο θα εγκατασταθεί τουλάχιστον 20cm μακρυά από τον τοίχο σκαφών, διαφορετικά είναι πιθανό να παραγάγει τις λανθασμένες αναγνώσεις, όπως φαίνεται στο σχήμα 5-3.
Παρατηρήσεις: Το υγρό στροφίο εγκαταστάσεων μέτρησης πρέπει να είναι κάθετο στο έδαφος.
Εγκατάσταση 5 – 3 τουλάχιστον 20cm αριθμού μακρυά από τον τοίχο σκαφών
●Το στερεό εμπορευματοκιβώτιο κώνων θα εξασφαλίσει ότι η ακτίνα κατευθύνεται στο κατώτατο σημείο δεξαμενών όσο το δυνατόν περισσότερο, διαφορετικά τα αποτελέσματα μέτρησης στο κατώτατο σημείο δεξαμενών μπορούν να είναι ανακριβή, όπως φαίνεται στο σχήμα 5-4.
Το σχήμα 5 – 4 η κωνική δεξαμενή θα εξασφαλίσει ότι η ακτίνα κατευθύνεται στο κατώτατο σημείο δεξαμενών όσο το δυνατόν περισσότερο.
6. Διάγραμμα καλωδίωσης προϊόντων
6.1 διάγραμμα καλωδίωσης των ενιαίων τετρασύρματων προϊόντων παροχής ηλεκτρικού ρεύματος προσαρτημάτων 24VDC αιθουσών
Διάγραμμα καλωδίωσης Σχ. 6-1 των τετρασύρματων προϊόντων
Στην τετρασύρματη εφαρμογή συστημάτων, η αναλογική παραγωγή 4-20mA είναι δύο χωριστά τερματικά εκτός από το τερματικό παροχής ηλεκτρικού ρεύματος 24V. Συγχρόνως, το τετρασύρματο σύστημα παρέχει επίσης 485 τερματικά παραγωγής, το οποίο είναι κατάλληλο για τη σύνδεση και διόρθωση με το PC ή την περιοχή που απαιτεί τη διεπαφή 485.
6.2 διάγραμμα καλωδίωσης του ενιαίου two-wire προϊόντος παροχής ηλεκτρικού ρεύματος προσαρτημάτων 24VDC αιθουσών
Fig.6-1 διάγραμμα καλωδίωσης των two-wire προϊόντων
Στη two-wire εφαρμογή συστημάτων, εκτός από το παραδοσιακό τερματικό παροχής ηλεκτρικού ρεύματος (παραγωγή 4-20mA), το όργανο έχει επίσης ένα τμηματικό τερματικό επικοινωνίας, το οποίο είναι κατάλληλο να συνδέσει με τον τρέχοντα επικρατόντα IOT εξοπλισμό ή διαφανής εξοπλισμός μετάδοσης για τον τηλεχειρισμό και τη διόρθωση.
Πρότυπος πίνακας επιλογής
μετρητής επιπέδων ραντάρ 80GHz FM
Πρότυπο | Πρότυπο KLD801 |
Άδεια |
Π σταθεράς μορφής (μη explosionproof) Ι ασφαλής αφ' εαυτού (Exia IIC T6 GA) Πυρίμαχος τύπος Δ (Exd IIC T6 ΜΒ) |
Σύνδεση διαδικασίας |
Γ 1 νήματα ½ Μια φλάντζα DN50/304 Φλάντζα DN80/304 Β Φλάντζα DN100/304 Γ Φλάντζα DN125/304 Δ Φλάντζα DN150/304 Ε Ειδική προσαρμογή Υ |
Τύπος/υλικό κεραιών |
Κεραία φακών Π 22mm Ειδική προσαρμογή Υ |
Θερμοκρασία διαδικασίας |
Β πρότυπα (- 40~120℃) Ειδική προσαρμογή Υ |
Ηλεκτρονική μονάδα |
2 (4-20) ΣΥΝΕΧΈΣ δύο καλώδιο mA/24V 3 (4-20) καλώδιο mA/24V DC/HART δύο 4 (4-20) συνεχές ρεύμα mA/220V τετρασύρματο 5 συνεχές ρεύμα RS485/Modbus/24V τετρασύρματο 6 (4-20) συνεχές ρεύμα έξι mA/RS485 το /24V διπλή παραγωγή καλωδίων |
Περίφραξη/βαθμός προστασίας |
Ενιαία κοιλότητα Λ Aluminium/IP67 Διπλή κοιλότητα Β Aluminium/IP67 Ενιαία κοιλότητα ανοξείδωτου 304/IP68 J |
Εισερχόμενη γραμμή καλωδίων |
Μ M20*1.5 Ν ½ NPT |
