Τόπος καταγωγής: | Κίνα |
Μάρκα: | Kacise |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | KLD802 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
Χρόνος παράδοσης: | 3-8 ημέρες εργασίας |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 1000PCS το μήνα |
ΜΕΣΟ: | non-corrosive υγρό, ελαφρώς διαβρωτικό υγρό | Μέτρηση της σειράς: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Σύνδεση διαδικασίας: | φλάντζα ≥ DN80 | Θερμοκρασία διαδικασίας: | -40~110℃ |
Πίεση διαδικασίας: | -0.1~1.6MPa | Μέγεθος κεραιών: | κεραία φακών 32mm |
Υλικό κεραιών: | PTFE | Ακρίβεια: | ±2mm για κατωτέρω 35m (5mm για τη σειρά 35m100m) |
Κατηγορία προστασίας: | IP67 | Κεντρική συχνότητα: | 80GHz |
Γωνία έναρξης: | 3° | Παροχή ηλεκτρικού ρεύματος: | DC24V/AC220V |
Περίβλημα: | αργίλιο/πλαστικό/ανοξείδωτο | Παραγωγή σημάτων: | 4… 20mA/HART protocol/RS485 |
Υψηλό φως: | Μη διαβρωτικός υγρός αισθητήρας επιπέδων ραντάρ,IP67 μετρητής δεξαμενών ραντάρ,Συσκευή αποστολής σημάτων επιπέδων ραντάρ κεραιών φακών PTFE |

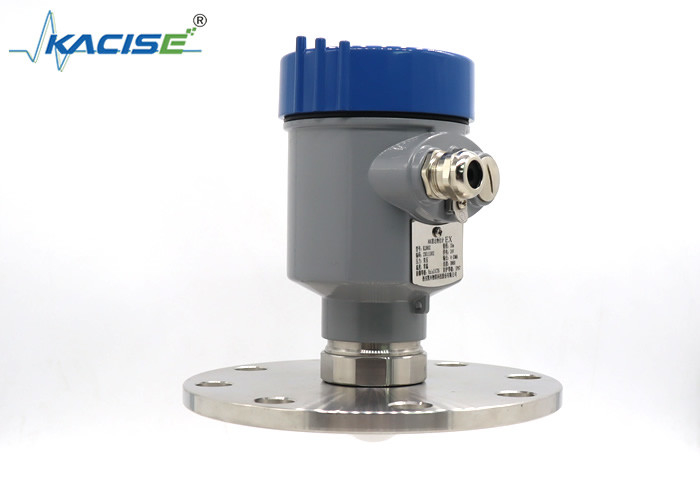

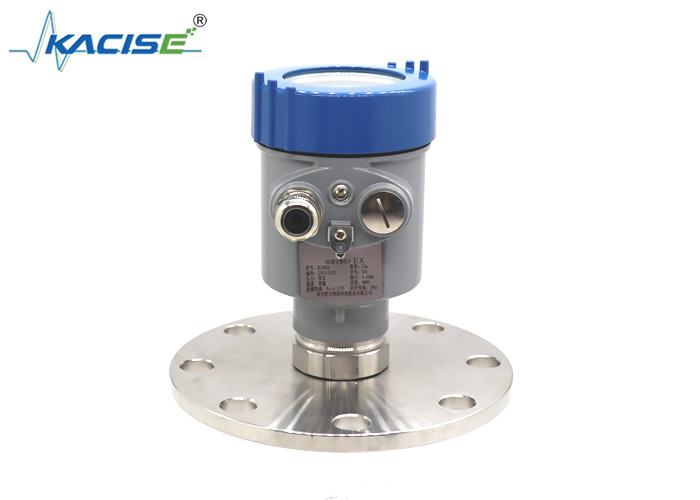

Συντήρηση-ελεύθερος αισθητήρας επιπέδων ραντάρ KLD802 με την κεραία φακών μη-επαφών PTFE για τη συνεχή μέτρηση επιπέδων
Εισαγωγή
Ο αισθητήρας επιπέδων ραντάρ 80G υιοθετεί τη διαμορφωμένη κατά συχνότητα τεχνολογία συνεχών κυμάτων (FMCW), και διαβιβάζει ένα συνεχές διαμορφωμένο κατά συχνότητα σήμα ραντάρ υψηλής συχνότητας μέσω της κεραίας του. Το διαβιβασθε'ν σήμα απεικονίζεται από το μέσο και παραλαμβάνεται από την κεραία ως ηχώ με τις διαφορετικές συχνότητες. Η αλλαγή στη συχνότητα είναι ανάλογη προς την απόσταση και μετατρέπεται στο υλικό ύψος επιπέδων.
KLD800 το υπερβολικα υψηλός όργανο ραντάρ συχνότητας σειράς 80G χρησιμοποιεί μια μέθοδο μέτρησης μη-επαφών για να μετρήσει το επίπεδο υγρών και στερεών μέσων. Μετρώ μια ευρεία ποικιλία των υγρών μέσων, ακόμη και στις υψηλές πιέσεις και τις ακραίες θερμοκρασίες. Όπως η διαλυτική μέτρηση, η διαβρωτική μέση μέτρηση, η υγιεινή μέτρηση, κ.λπ. Συγχρόνως, μπορεί επίσης να μετρήσει τα ελαφριά και βαριά στερεά σταθερά και σοβαρά. Ούτε η ισχυρή σκόνη και ο θόρυβος, η προσκόλληση και η συμπύκνωση δεν έχουν επιπτώσεις στα αποτελέσματα μέτρησης.
Χαρακτηριστικό γνώρισμα
1. Μέτρηση μη-επαφών.
Η μέτρηση δεν θα επηρεαστεί από τις αλλαγές στις μέσους ιδιότητες ή τους όρους διαδικασίας, όπως η θερμοκρασία, η πίεση ή η ένταση σκόνης. Η ρύθμιση των τοποθετήσεων είναι εύκολη, εξαλείφοντας την ανάγκη για και τα εμπορευματοκιβώτια, χρόνο κατά τη διάρκεια του ξεκινήματος οργάνων, και το όργανο ουσιαστικά συντήρηση-ελεύθερο.
2. Μεγάλη μετρώντας σειρά και μικρή τυφλή περιοχή
Η σειρά μέτρησης είναι 0.1~120m, το οποίο καλύπτει βασικά τις απαιτήσεις μέτρησης των επιτόπιων συνθηκών εργασίας.
3. Το μέγεθος κεραιών είναι μικρό, η γωνία ακτίνων είναι μικρή, και η δυνατότητα είναι ισχυρή
Είναι κατάλληλο για την επιτόπια εγκατάσταση ραντάρ. Έχει την ισχυρότερη αντιπαρεμβατική δυνατότητα για το περιβάλλον μέσα στη δεξαμενή. Παραδείγματος χάριν, υπάρχει ανακάτωμα, σπείρες θέρμανσης, διαφράγματα, το κ.λπ. στη δεξαμενή ή την επίδραση μέτρησης στον ευθύ σωλήνα είναι ακόμα καλό.
4. Υψηλή ακρίβεια
Η ακρίβεια μπορεί να φθάσει σε ±2mm, το οποίο μπορεί πλήρως να καλύψει τις απαιτήσεις ακρίβειας μη-τις συνθήκες εργασίας τομέων.
5. Το μήκος κύματος σημάτων είναι σύντομο
Είναι καλύτερο για τη μέτρηση του επιπέδου σκόνης, μόρια και ούτω καθεξής.
Μέσο | non-corrosive υγρό, ελαφρώς διαβρωτικό υγρό |
Μέτρηση της σειράς | 0.1m~10/20/30/60/100m |
Σύνδεση διαδικασίας | φλάντζα ≥ DN80 |
Θερμοκρασία διαδικασίας | -40~110℃ |
Πίεση διαδικασίας | -0.1~1.6MPa |
Μέγεθος κεραιών | κεραία φακών 32mm |
Υλικό κεραιών | PTFE |
Ακρίβεια | ±2mm (σειρά κάτω από 35m) ±5mm (σειρά μεταξύ 35m και 100m) |
Κατηγορία προστασίας | IP67 |
Κεντρική συχνότητα | 80GHz |
Γωνία έναρξης | 3° |
Παροχή ηλεκτρικού ρεύματος | το two-wire /DC24V |
το τετρασύρματο /DC12 ~24V | |
το τετρασύρματο /AC220V | |
Περίβλημα | αργίλιο/πλαστικό/ανοξείδωτο |
Παραγωγή σημάτων | two-wire: πρωτόκολλο 4… 20mA/HART |
τετρασύρματος: 4… 20mA/RS485 Modbus |
Διάσταση προϊόντων
Μονάδα στο χιλ.:
Μέθοδος εγκατάστασης
Εγκατάσταση φλαντζών
Κατά τη χρησιμοποίηση της εγκατάστασης φλαντζών, της ελάχιστης απόστασης μεταξύ του οργάνου και της δεξαμενής
ο τοίχος πρέπει να είναι 200mm.
①αεροπλάνο στοιχείων
②κέντρο σκαφών ή άξονας της συμμετρίας
Ανύψωση της εγκατάστασης
Οι αισθητήρες επιπέδων ραντάρ μπορούν να μετρήσουν τα υγρά, τους πηλούς και τα στερεά. Οι αισθητήρες επιπέδων ραντάρ έχουν την αντίσταση πίεσης και θερμοκρασίας, και δεν θα επηρεαστούν από το μέσο μέτρησης κατά τη διάρκεια της μέτρησης, και έχουν την υψηλή ακρίβεια μέτρησης. Από την άποψη της εγκατάστασης, εάν μπορεί να χρησιμοποιηθεί και να εγκατασταθεί σωστά, θα έχει μια καλή επίδραση μέτρησης και να εξασφαλίσει ακριβή στοιχεία.
Για την εγκατάσταση του αισθητήρα επιπέδων ραντάρ, πρέπει να δώσουμε προσοχή σε δύο σημεία:
Κάποιο είναι να εξασφαλιστεί το κάθετο συναφές υλικό επίπεδο μετά από να στοχεύσει στο υλικό επίπεδο στόχων, και άλλο είναι να αποφευχθούν οι ψεύτικες ηχώ. Έτσι κατά εγκατάσταση, τον προτείνουμε:
1. Ο ισόπεδος μετρητής ραντάρ πρέπει να εγκατασταθεί τουλάχιστον 20CM μακρυά από τον τοίχο εμπορευματοκιβωτίων, κατά προτίμηση περίπου 1/6 της διαμέτρου εμπορευματοκιβωτίων. Μην εγκαταστήστε τον ισόπεδο μετρητή ραντάρ επάνω από το σωλήνα κολπίσκων νερού και στο κέντρο του εμπορευματοκιβωτίου, διαφορετικά θα υπάρξουν πολλές ψεύτικες ηχώ, οι οποίες θα παρεμποδίσουν την κανονική υποδοχή σημάτων.
2. Εάν ο ισόπεδος μετρητής ραντάρ δεν μπορεί να διατηρήσει μια κατάλληλη απόσταση από τον τοίχο εμπορευματοκιβωτίων λόγω της σχετικά μικρής διαμέτρου του εμπορευματοκιβωτίου ή άλλων λόγων, οι ψεύτικες ηχώ θα εμφανιστούν στον τοίχο εμπορευματοκιβωτίων και τον ισόπεδο μετρητή ραντάρ όταν η απόσταση είναι μικρή, έτσι η διόρθωση αυτό είναι απαραίτητη για να αποθηκεύσει τις ψεύτικες ηχώ προκειμένου να αποφευχθούν τα λάθη στο μέλλον.
3. Εάν το εμπορευματοκιβώτιο εγκαταστάσεων είναι κοίλο ή κωνικό, πρέπει να δώσετε προσοχή στην εγκατάσταση. Κατά χρησιμοποίηση του, την ακτίνα ραντάρ του ισόπεδου μετρητή ραντάρ φθάνει στο χαμηλότερο σημείο του κατώτατου σημείου της δεξαμενής. Εάν το υγρό επίπεδο είναι χαμηλότερο από αυτό το σημείο, δεν μπορεί να μετρηθεί. Ο σκοπός το χαμηλότερο σημείο είναι να εξασφαλιστεί η ακρίβεια των στοιχείων μέτρησης.
