| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | Kacise |
| Αριθμό μοντέλου: | KLD801 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100+ |
| Μέσο: | αναφερθείτε στη λεπτομερή περιγραφή | Μέτρηση της σειράς: | 0.05m~10/20/30/60/100m |
|---|---|---|---|
| Σύνδεση διαδικασίας: | αναφερθείτε στη λεπτομερή περιγραφή | Θερμοκρασία διαδικασίας: | -40~220℃ |
| Πίεση διαδικασίας: | -0.1~2.5 MPA | Μέγεθος κεραιών: | κεραία φακών χιλ. του 32/34/76 |
| Υλικό κεραιών: | PTFE | Ακρίβεια: | ±1/±5mm |
| Κατηγορία προστασίας: | IP67 | Κεντρική συχνότητα: | 123GHz/80GHz |
| Γωνία έναρξης: | 3°/2° | Παροχή ηλεκτρικού ρεύματος: | Το Two-wire /DC24V |
| Περίβλημα: | αργίλιο/πλαστικό/ανοξείδωτο | Παραγωγή σημάτων: | two-wire πρωτόκολλο του /4...20mA/HART |
| Υψηλό φως: | 80G ισόπεδος μετρητής ραντάρ,Ισόπεδος μετρητής ραντάρ κεραιών PTFE,Μικρός μετρητής δεξαμενών ραντάρ τυφλών σημείων |
||

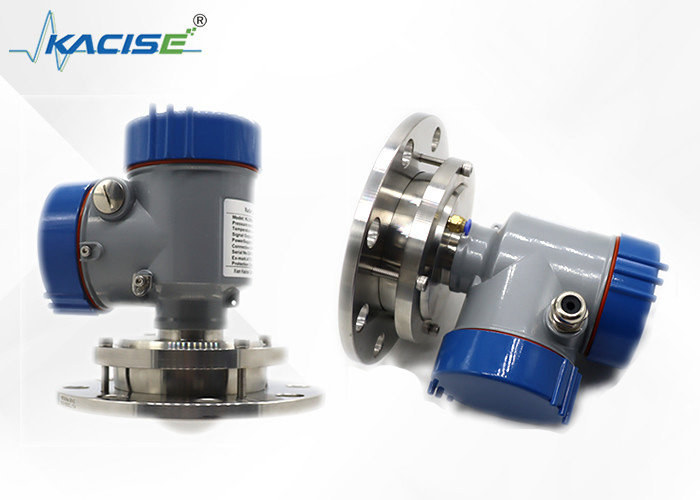

KLD800 σειράς 80G ραντάρ μικρό τυφλό σημείο μεγέθους κεραιών ισόπεδων μετρητών μικρό
Εισαγωγή
Ο ισόπεδος μετρητής ραντάρ σειράς kld-80G είναι μια υπερβολιή υψηλός συχνότητα 80G, millimeter-wave ραντάρ με μια ακρίβεια μέτρησης μέχρι ±2mm και μια ελάχιστη τυφλή ζώνη 0.05m. Το σχέδιο κεραιών φακών, μικρότερη γωνία ακτίνων, καταλληλότερη για τις σύνθετες συνθήκες εργασίας όπως η μικρός-διάμετρος τοποθετεί σε δεξαμενή και ανακατώματος σπείρες στη δεξαμενή. Με ισχυρότερη διαπερατότητα και τους πολλαπλάσιους τρόπους μέτρησης, οι διάφορες κεραίες μπορούν να επιλεχτούν σύμφωνα με τις διαφορετικά βιομηχανίες και τα ορυχεία για να εξασφαλίσουν που το ραντάρ μπορεί επίσης να μετρήσει σταθερά και ακριβώς υπό τους σύνθετους όρους όπως υψηλής θερμοκρασίας, η υψηλή πίεση και η υψηλή σκόνη.
Ο υψηλής συχνότητας ισόπεδος μετρητής ραντάρ 80g έχει τα πλεονεκτήματα της χαμηλής συντήρησης, της υψηλής επίδοσης, της υψηλής ακρίβειας, της υψηλής αξιοπιστίας, και της μακριάς ζωής υπηρεσιών. Έναντι των οργάνων επαφών όπως οι πυκνωτές και τα βάρη, έχει τα ασύγκριτα πλεονεκτήματα. Η μετάδοση των σημάτων μικροκυμάτων δεν επηρεάζεται από την ατμόσφαιρα, έτσι μπορεί να καλύψει τις απαιτήσεις των σκληρών περιβαλλόντων όπως το πτητικό αέριο, υψηλής θερμοκρασίας, η υψηλή πίεση, ο ατμός, κενή και υψηλή σκόνη στη διαδικασία. Αυτό το προϊόν είναι κατάλληλος για τα σκληρά περιβάλλοντα όπως υψηλής θερμοκρασίας, η υψηλή πίεση, το κενό, ο ατμός, η υψηλή σκόνη και το πτητικό αέριο. Η συνεχής μέτρηση των διαφορετικών υλικών επιπέδων είναι δυνατή.
Οι κύριοι τεχνικοί δείκτες του οργάνου έχουν φθάσει ή έχουν ξεπεράσει παρόμοια στα προϊόντα στο εσωτερικό και στο εξωτερικό, και είναι εύκολο να εγκαταστήσει και να διορθώσει. Μπορεί να χρησιμοποιηθεί μόνο ή σε ένα δίκτυο. Μπορεί να χρησιμοποιηθεί ευρέως στα οικοδομικών υλικά μεταλλουργίας, ενέργεια, πετροχημικό, συντήρηση νερού, τρόφιμα και άλλες βιομηχανίες.
Χαρακτηριστικό γνώρισμα
⚫ Το ραντάρ κυμάτων χιλιοστόμετρου, η ακρίβεια μέτρησης μπορεί να φθάσει μέχρι ±2mm, και η ελάχιστη τυφλή ζώνη μέτρησης είναι 0.05m.
⚫ Το μικρότερο μέγεθος κεραιών ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.
⚫ Ποικίλες κεραίες φακών, μικρότερες γωνίες έναρξης, περισσότερο συγκέντρωσαν την ενέργεια, τα ισχυρότερα σήματα ηχούς, και την υψηλότερη αξιοπιστία από άλλα προϊόντα ραντάρ υπό τους όρους ίδιων βιομηχανικούς και μεταλλείας.
⚫ Έχει την ισχυρότερη διείσδυση και μπορεί να χρησιμοποιηθεί κανονικά στην περίπτωση της προσκόλλησης και της συμπύκνωσης.
⚫ Η δυναμική σειρά σημάτων είναι μεγαλύτερη, και η μέτρηση των χαμηλών μέσων διηλεκτρικής σταθεράς είναι σταθερότερη.
⚫ Πολλαπλάσιοι τρόποι μέτρησης, απάντηση ραντάρ στο γρήγορο τρόπο μέτρησης
|
KLD801 |
Μέσο: υγρό, non-corrosive Μέτρηση της σειράς: 0.05m~10/20/30/60/100m Σύνδεση διαδικασίας: G1 ½ Α/1 νήμα ½ NPT/φλάντζα ≥ DN40 Θερμοκρασία διαδικασίας: -40~80℃ Πίεση διαδικασίας: -0.1~0.3 MPA Μέγεθος κεραιών: κεραία φακών 32mm Υλικό κεραιών: PTFE Ακρίβεια: ±1mm Κατηγορία προστασίας: IP67 Κεντρική συχνότητα: 123GHz Γωνία έναρξης: 3° Παροχή ηλεκτρικού ρεύματος: Το Two-wire /DC24V Τετρασύρματο system/DC12~24V Τετρασύρματο system/AC220V Περίβλημα: αργίλιο/πλαστικό/ανοξείδωτο Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART Τετρασύρματο σύστημα: 4… 20mA/RS485 Mo |
|
KLD802 |
Μέσο: non-corrosive υγρό, ελαφρώς διαβρωτικό υγρό Μέτρηση της σειράς: 0.1m~10/20/30/60/100m Σύνδεση διαδικασίας: φλάντζα ≥ DN80 Θερμοκρασία διαδικασίας: -40~110℃ Πίεση διαδικασίας: -0.1~1.6MPa Μέγεθος κεραιών: κεραία φακών 32mm Υλικό κεραιών: PTFE Ακρίβεια: ±1mm (σειρά κάτω από 35m) ±5mm (σειρά μεταξύ 35m και 100m) Κατηγορία προστασίας: IP67 Κεντρική συχνότητα: 80GHz Γωνία έναρξης: 3° Παροχή ηλεκτρικού ρεύματος: το two-wire /DC24V το τετρασύρματο /DC12 ~24V το τετρασύρματο /AC220V Περίβλημα: αργίλιο/ανοξείδωτο Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART τετρασύρματος/4… 20mA/RS485 Modbus |
|
KLD803 |
Μέσο: ισχυρό διαβρωτικό υγρό, ατμός, αφρός Μέτρηση της σειράς: 0.1m~10/20/30/60/100m Σύνδεση διαδικασίας: φλάντζα ≥ DN50 Θερμοκρασία διαδικασίας: -40~130℃ Πίεση διαδικασίας: -0.1~2.5MPa Μέγεθος κεραιών: κεραία φακών 34mm (σύμφωνα με το μέγεθος φλαντζών) Υλικό κεραιών: PTFE Ακρίβεια: ±1mm (σειρά κάτω από 35m) ±5mm (σειρά μεταξύ 35m και 100m) Κατηγορία προστασίας: IP67 Κεντρική συχνότητα: 80GHz Γωνία έναρξης: 3° Παροχή ηλεκτρικού ρεύματος: το two-wire /DC24V το τετρασύρματο /DC12 ~24V το τετρασύρματο /AC220V Περίβλημα: αργίλιο/ανοξείδωτο Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART τετρασύρματα 4… 20mA/RS485 Modbus |
|

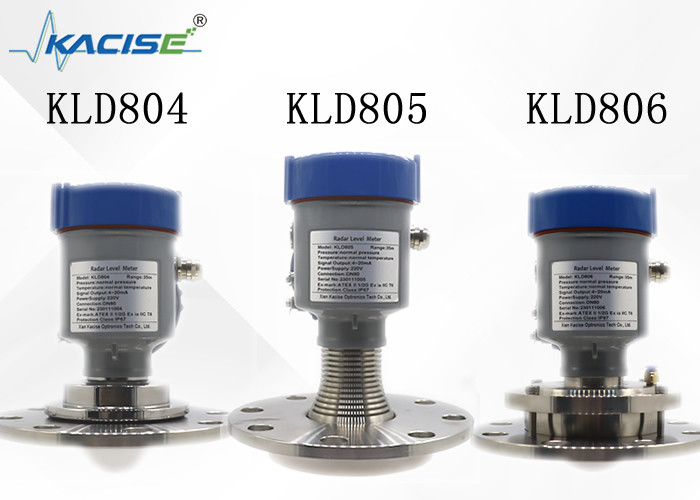

KLD804
|
Μέσο: ισχυρό διαβρωτικό υγρό, ατμός, αφρός Μέτρηση της σειράς: 0.1m~10/20/30/60/100m Σύνδεση διαδικασίας: φλάντζα ≥ DN50 Θερμοκρασία διαδικασίας: -40~130℃ Πίεση διαδικασίας: -0.1~1.0MPa Μέγεθος κεραιών: κεραία φακών 76mm Υλικό κεραιών: PTFE Ακρίβεια: ±1mm Κατηγορία προστασίας: IP67 Κεντρική συχνότητα: 80GHz Γωνία έναρξης: 2° Παροχή ηλεκτρικού ρεύματος: το two-wire /DC24V το τετρασύρματο /DC12 ~24V το τετρασύρματο /AC220V Περίβλημα: αργίλιο/πλαστικό/ανοξείδωτο Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART τετρασύρματα 4… 20mA/RS485 Modbus |
|
KLD805
|
Μέσο: ισχυρό διαβρωτικό υγρό, ατμός, αφρός, υψηλής θερμοκρασίας. και υψηλή πίεση Μέτρηση της σειράς: 0.1m~10/20/30/60/100m Σύνδεση διαδικασίας: φλάντζα ≥ DN80 Θερμοκρασία διαδικασίας: -40~200℃ Πίεση διαδικασίας: -0.1~2.5MPa Μέγεθος κεραιών: κεραία φακών 76mm (σύμφωνα με το μέγεθος φλαντζών) Υλικό κεραιών: PTFE/overall πλήρωση Ακρίβεια: ±1mm Κατηγορία προστασίας: IP67 Κεντρική συχνότητα: 80GHz Γωνία έναρξης: 3° Παροχή ηλεκτρικού ρεύματος: το two-wire /DC24V το τετρασύρματο /DC12 ~24V το τετρασύρματο /AC220V Περίβλημα: αργίλιο/πλαστικό/ανοξείδωτο Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART τετρασύρματα 4… 20mA/RS485 Modbus |
|
KLD806
|
Μέσο: στερεό, εμπορευματοκιβώτιο αποθήκευσης, εμπορευματοκιβώτιο διαδικασίας, ισχυρή εφαρμογή σκόνης Μέτρηση της σειράς: 0.3m~10/20/30/60/100m Σύνδεση διαδικασίας: φλάντζα ≥ DN100 Θερμοκρασία διαδικασίας: -40~110℃ Πίεση διαδικασίας: -0.1~0.3MPa Μέγεθος κεραιών: κεραία φακών 76mm (εκκαθάριση προαιρετική) Υλικό κεραιών: PTFE Ακρίβεια: ±5mm Κατηγορία προστασίας: IP67 Κεντρική συχνότητα: 80GHz Γωνία έναρξης: 3° Παροχή ηλεκτρικού ρεύματος: το two-wire /DC24V το τετρασύρματο /DC12 ~24V το τετρασύρματο /AC220V Περίβλημα: αργίλιο/πλαστικό/ανοξείδωτο Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART τετρασύρματα 4… 20mA/RS485 Modbus |
Διάγραμμα σύνδεσης εγκατάστασης
Το μέγιστο ύψος Χ στροφίων εγκαταστάσεων ανώτατο εξαρτάται από τη διάμετρο Δ στροφίων εγκαταστάσεων
και το μέγεθος της γωνίας έναρξης προϊόντων.
Η πάρα πολύ μακροχρόνια σύνδεση εγκαταστάσεων έχει επιπτώσεις στην απόδοση ραντάρ.
KLD801/02
KLD803/KLD804/KLD805
KLD806
Παροχή ηλεκτρικού ρεύματος
| (4~20) mA/HART (καλώδιο 2) | Η παροχή ηλεκτρικού ρεύματος και το σήμα ρευμάτων παραγωγής μοιράζονται ένα προστατευμένο δύο-πυρήνας καλώδιο. Παρακαλώ αναφερθείτε στα τεχνικά στοιχεία για τη συγκεκριμένη σειρά τάσης ανεφοδιασμού. |
| (4~20) μΑ (καλώδιο 4 wire/6) | Η παροχή ηλεκτρικού ρεύματος πρέπει να τροφοδοτηθεί χωριστά, και ένα προστατευμένο τέσσερις-πυρήνας καλώδιο χρησιμοποιείται για την παροχή ηλεκτρικού ρεύματος και το τρέχον σήμα (το τρέχον σήμα και η διεπαφή RS485 μπορούν να είναι παραγωγή συγχρόνως, και ένα προστατευμένο έξι-πυρήνας καλώδιο απαιτείται για την ταυτόχρονη παραγωγή). |
| RS485/Modbus | Η παροχή ηλεκτρικού ρεύματος πρέπει να τροφοδοτηθεί χωριστά, και ένα προστατευμένο τέσσερις-πυρήνας καλώδιο χρησιμοποιείται για την παροχή ηλεκτρικού ρεύματος και το ψηφιακό σήμα. (Το τρέχον σήμα και η διεπαφή RS485 μπορούν να είναι παραγωγή συγχρόνως, και ένα προστατευμένο έξι-πυρήνας καλώδιο απαιτείται για την ταυτόχρονη παραγωγή). |
Σύνδεση
Οδηγός ασφάλειας
Παρακαλώ παρατηρήστε τις απαιτήσεις των τοπικών ηλεκτρικών κανονισμών εγκαταστάσεων!
Ακολουθήστε τους τοπικούς κανονισμούς για τις υγείες και ασφάλειες προσωπικού. Όλες οι διαδικασίες στα ηλεκτρικά συστατικά του οργάνου πρέπει να ολοκληρωθούν από τους επαγγελματίες που έχουν λάβει την επίσημη κατάρτιση.
Παρακαλώ ελέγξτε την πινακίδα του οργάνου για να εξασφαλίσετε ότι η προδιαγραφή προϊόντων καλύπτει τις απαιτήσεις σας. Παρακαλώ εξασφαλίστε ότι η τάση παροχής ηλεκτρικού ρεύματος είναι σύμφωνη με τις απαιτήσεις στην πινακίδα του οργάνου.
Βαθμός προστασίας
Αυτό το όργανο καλύπτει πλήρως τις απαιτήσεις της κατηγορίας IP66/67 προστασίας, παρακαλώ εξασφαλίστε το waterproofness του σφραγίζοντας κεφαλιού καλωδίων. Όπως φαίνεται κατωτέρω:
Πώς να εξασφαλίσει ότι η εγκατάσταση καλύπτει τις απαιτήσεις IP67:
Σιγουρευτείτε ότι το σφραγίζοντας κεφάλι δεν είναι χαλασμένο.
Σιγουρευτείτε ότι το καλώδιο δεν είναι χαλασμένο.
Παρακαλώ σιγουρευτείτε ότι τα καλώδια χρησιμοποιούμενα καλύπτουν τις απαιτήσεις της ηλεκτρικής σύνδεσης
κανονισμοί.
Πρίν εισάγει την ηλεκτρική διεπαφή, κάμψτε το καλώδιο για να εξασφαλίσετε κάτω ότι το νερό δεν θα ρεύσει στην κατοικία, να δει①
Παρακαλώ σφίγξτε τον αδένα καλωδίων, βλέπει②
Παρακαλώ συνδέστε την αχρησιμοποίητη ηλεκτρική διεπαφή με ένα τυφλό βούλωμα, βλέπει③
Διάσταση περιβλημάτων
Μονάδα στο χιλ.:
Διάσταση προϊόντων
Μονάδα στο χιλ.:
KLD801
KLD802
KLD803
KLD806
KLD804 KLD805
