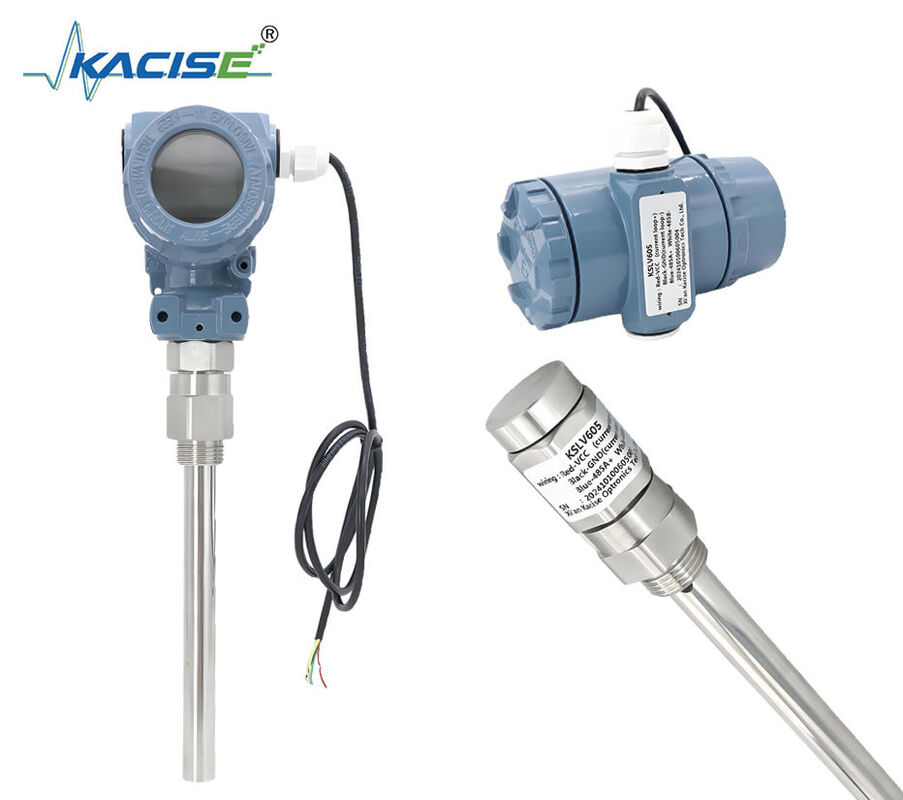

Ηλεκτρονικός αισθητήρας επιπέδου δεξαμενής νερού

Δέκτης χωρητικότητας επιπέδου του KSLV605

4 Δομή

Οι χωρητικοί αισθητήρες επιπέδου υγρού έχουν διαφορετικές δομές λόγω διαφορετικών περιπτώσεων εφαρμογής καιΗ διαμόρφωση του αισθητήρα μπορεί να γίνει με τη χρήση των παραμέτρων, αλλά γενικά η κύρια δομή του μπορεί να χωριστεί κατά προσέγγιση σε δύο μέρη, δηλαδή τον αισθητήρατο μέρος και το μέρος του πομπού. όπως δείχνει η εικόνα:

Το A στην εικόνα δείχνει τον αισθητήρα, ο οποίος ανιχνεύει απευθείας τον εξοπλισμό ή τα μέτρα του δοχείουστο μετρούμενο μέσο του σωλήνα μέτρησης

Β και Γ στο σχήμα είναι οι φλάντζες σύνδεσης αέριας φάσης και υγρής φάσης του υγρού επιπέδουμετρητικό και ελεγκτικό όργανο, που χρησιμοποιείται για τη σύνδεση των φλάντζων του εξοπλισμού, καιτο υγρό και η πίεση στον εξοπλισμό ελκύονται στη φιάλη μέτρησης.

D στο σχήμα απεικονίζεται ο κυλίνδρος μέτρησης του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού,που μπορεί να σχηματίσει μια χωρητικότητα με το ηλεκτρόδιο αισθητήρα.

Η εικόνα E είναι η φλάντσα αποχέτευσης, η οποία μπορεί να απορρίπτει τακτικά τη βρωμιά στο επίπεδο του υγρούτο όργανο μέτρησης και ελέγχου προς τα έξω, κρατήστε το εσωτερικό του σωλήνα μέτρησης του υγρούτα όργανα μέτρησης επιπέδου και ελέγχου είναι καθαρά και δεν επιτρέπεται η προσκόλληση του αισθητήρα στη βρωμιά.

Το F που φαίνεται στο σχήμα είναι ο πομπός που είναι μια συσκευή μετατροπής από χωρητικότητα σε πρότυποΗ συσκευή είναι το κεντρικό μέρος ολόκληρου του οργάνου μέτρησης και ελέγχου του επιπέδου του υγρού.Η κύρια λειτουργία είναι να λαμβάνει την αύξηση της αλλαγής χωρητικότητας που προκαλείται από την αλλαγή του επιπέδου του υγρού που αποστέλλεται απόΜετά την μετατροπή, εκπέμπει σήμα 4-20mADC.υιοθετεί στρατιωτικές ενσωματωμένες συσκευές, με χαμηλή κατανάλωση ενέργειας, αντοχή σε υψηλές θερμοκρασίες, ισχυρήΑξιοπιστία και πληροί τις απαιτήσεις της εγγενούς ασφάλειας.

Σημείωση: Υπάρχει ένα μέρος σφράγισης μεταξύ του πομπού και του σωλήνα μέτρησης, το οποίο αποτελείται απόαπό διάφορες σφραγίδες, οι οποίες μπορούν να διασφαλίσουν ότι το μέσο μέτρησης είναι σε επαφή με τον αισθητήρα αλλάΑυτό το τμήμα είναι ένα σημαντικό μέρος σφραγίδας, παρακαλώ μηννα το αποσυναρμολογεί χωρίς τη συγκατάθεση του κατασκευαστή για την αποφυγή ατυχημάτων.

5 Εμφάνιση

6 Ηλεκτρονική σύνδεση

Το KSLV606 (μοντέλο οθόνης) έχει δύο τρόπους καλωδίωσης: ο ένας είναι RS485, ο άλλος είναι 4-20mA.

1) RS485

2) 4-20mA

Μετά την εγκατάσταση, όταν το χρησιμοποιείτε για πρώτη φορά, βεβαιωθείτε ότι ανοίγετε πρώτα την βαλβίδα φάσης αερίου καιστη συνέχεια ανοίξτε την βαλβίδα υγρής φάσης για να διασφαλίσετε ότι το επίπεδο του υγρού δεν θα κυμαίνεται βίαια, προκαλώνταςσφάλματα μέτρησης.

Επιπλέον, θα πρέπει να εξασφαλίζεται ότι οι συνδέσεις των καλωδίων είναι σε καλή επαφή καιΚατά τη μακροχρόνια χρήση, πρέπει να δίνεται προσοχή στην τακτική αποχέτευση των λυμάτων, ώστε να αποφεύγεται ηη συσσώρευση βρωμιάς επηρεάζει τις επιδόσεις του οργάνου.C-άνθρακα υγρό, Baohe πύργο ζεστού νερού, λεκάνη λυμάτων και άλλα βρώμικα μέσα για παράδειγμα, θα πρέπειΤο καθαρότερο μέσο θα πρέπει να εκλύεται μία έως δύο φορές την εβδομάδα.Δύο φορές το μήνα.Το περίβλημα του πομπού πρέπει να είναι σφιχτά τυλιγμένο για να αποφεύγεται το νερό, το διαβρωτικό μέσο ή το αέριο από τοΑπαγορεύεται η σύγκρουση με εξωτερικές δυνάμεις και η αποσυναρμολόγησή του από μη επαγγελματίες.Υπάρχουν τρεις κοινές μεθόδους καλωδίωσης για τους πομπούς: όπως φαίνεται στο στοιχείο α) στοιχείο β) στοιχείο γ)





Όπως φαίνεται στο παραπάνω σχήμα, υπάρχουν τρεις μέθοδοι καλωδίωσης για τον πομπό του οργάνου μέτρησης και ελέγχου του επιπέδου του υγρού.Το σχήμα α) δείχνει το διάγραμμα καλωδίωσης του πομπού απευθείας και το ψηφιακό μέτρο εμφάνισηςΣτο σχήμα (β) απεικονίζεται το διάγραμμα καλωδίωσης του πομπού και του συστήματος ελέγχου DCS. Το σύστημα ελέγχου τροφοδοτεί 24V και συνδέεται με τον πομπό.Το σχήμα γ) δείχνει το διάγραμμα σύνδεσης του πομπού που τροφοδοτείται από το φράγμα ασφαλείας.Οι χρήστες μπορούν να αναφερθούν στις παραπάνω τρεις μεθόδους καλωδίωσης κατά την εγκατάσταση.

Η Xi'an Kacise είναι πιστοποιημένη με πιστοποιητικά ISO 9001-2008, GJB 9001B-2009, CE, εγγενούς ασφάλειας και απομονωμένης ασφάλειας, κλπ.που διασφαλίζουν ότι τα προϊόντα μας συμμορφώνονται με τα διεθνή πρότυπα.

Εξειδικευόμαστε στην κατασκευή οργάνων μέτρησης πίεσης, επιπέδου και ροής και συναφών προϊόντων για 10 χρόνια.Μέσω των προσπαθειών όλων των υπαλλήλων μας, έχουμε γίνει ένας επαγγελματίας κατασκευαστής οργάνων μέτρησης και προμηθευτής λύσεων.

Επί του παρόντος, οι αισθητήρες Kacise έχουν ήδη εξαχθεί στην Αμερική, την Ισπανία, την Αυστραλία, τη Χιλή και σε 20 άλλες χώρες και περιοχές, και έλαβαν πολλές ευνοϊκές ανατροφοδοτήσεις.Οι διανομείς μας στο εξωτερικό αυξάνονται επίσης.Θεωρούμε “λογικές τιμές, αποτελεσματικό χρόνο παραγωγής και καλή υπηρεσία μετά την πώληση” ως την αρχή μας, και ελπίζουμε να συνεργαστούμε με περισσότερους πελάτες για την αμοιβαία ανάπτυξη.

1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλου υπερηχητικού αισθητήρα επιπέδου;

Α: Παρακαλούμε να μας δώσετεπεδίο εφαρμογής,εξόδου,εύρος μέτρησης,μέσο (πυρόλυτος τύπος),θερμοκρασία,μέθοδος εγκατάστασηςΜε βάση αυτές τις πληροφορίες, μπορούμε να επιλέξουμε το μοντέλο και να σας προσφέρουμε γρήγορα.

2Ε: Πώς μπορούμε να εγγυηθούμε την ποιότητα;

Α: Πάντα ένα δείγμα ανά παραγωγή πριν από τη μαζική παραγωγή.

Πάντα τελική επιθεώρηση πριν από την αποστολή.

3 Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: Είμαστε ένας ISO9001 εγκεκριμένος κατασκευαστής που ειδικεύεται σε όργανα μέτρησης επιπέδου και πορείας.

0EM & ODM υπηρεσία είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε.

4Ε: Έχετε εγγύηση;

Α: Ναι, έχουμε εγγύηση 12 μηνών.

5Ε: Ποιοι είναι οι όροι πληρωμής σας;

Α: Υποστηρίζουμε T/T, PayPal και Εμπορική Διασφάλιση.

Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.

6.Π: Ποια είναι η μέθοδος πληρωμής Trade Assutance;

Α: Είναι δωρεάν υπηρεσία που μπορεί να προστατεύσει τις παραγγελίες σας από την πληρωμή μέχρι την παράδοση.

Και τώρα έχουμε 104 δολάρια.000.00 χρημάτων προφυλάκισης για να εξασφαλίσω τις εντολές σας.

7Ε: Ποια είναι τα δεδομένα παράδοσης;

Α: Τα δεδομένα παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.

8Ε: Ποιο είναι το MOQ σας;

Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.

• Η ερώτησή σας θα απαντηθεί σε 24 ώρες.
• OEM & ODM, μπορούμε να σας βοηθήσουμε να σχεδιάσετε και το αίτημά σας θα τεθεί σε προϊόν.
• Σας προσφέρουμε διανομή για το μοναδικό σας προϊόν σχεδιασμού και μερικούς από τους αισθητήρες μας.
• Προστασία για την περιοχή μάρκετινγκ, ιδέες σχεδιασμού και όλες τις προσωπικές σας πληροφορίες.
• Οι εκπτώσεις προσφέρονται με βάση τις ποσότητες παραγγελίας.
