| Τόπος καταγωγής: | Κίνα (ηπειρωτική χώρα) |
| Μάρκα: | Kacise |
| Πιστοποίηση: | CE,FDA |
| Αριθμό μοντέλου: | KWD-100 |
| Ποσότητα παραγγελίας min: | 10-1000 |
|---|---|
| Τιμή: | $100-$2000 |
| Συσκευασία λεπτομέρειες: | Κοινή συσκευασία ή προσαρμοσμένη συσκευασία |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 2000 τεμάχια/ημέρα |
| Πρωτόκολλο: | MODBUS | Διασύνδεση: | RS485 |
|---|---|---|---|
| με κινητήρα:: | μπαταρία 18650 | Περιοχή θερμοκρασίας λειτουργίας ((°C): | -20~60 |
| Η τάση εξωτερικής τροφοδοσίας (V): | 12 με 25.6 | Εξωτερικό ρεύμα τροφοδοσίας (mA): | 100 |
| Επίπεδο προστασίας: | Διάκριση IP68 | ||
| Υψηλό φως: | RS485 Διασύνδεση Χονδρικός υπερηχητικός αισθητήρας,Πρωτόκολλο Modbus Χειροκίνητος υπερηχητικός αισθητήρας,μέτρηση βάθους Χονδρικός υπερηχητικός αισθητήρας |
||
Φορητός υπερηχητικός ανιχνευτής βάθους KWD100
1.Εισαγωγή του προϊόντος
Ο φορητός υπερηχητικός ανιχνευτής KWD100 είναι ένας φορητός τερματικός υπολογιστής που έχει αναπτυχθεί για φορητή μεταφορά και μέτρηση.και διαισθητικό, η οποία βελτιώνει σημαντικά την αποτελεσματικότητα της εργασίας και την εμπειρία του χρήστη και μπορεί να προσαρμοστεί για χρήση σε διάφορα περιβάλλοντα.
Αυτό το προϊόν βασίζεται στην αρχή της υπερήχων εύρους και μπορεί να συνειδητοποιήσει τις λειτουργίες υποβρύχιας εύρους και μέτρησης βάθους υποβρυχίου.Το χαρακτηριστικό αυτού του προϊόντος είναι ότι μπορεί να χρησιμοποιήσει τον μετατροπέα που συνδέεται με το μηχάνημα για τη μέτρηση του βάθουςΟι διάφοροι αισθητήρες ή μετατροπείς της εταιρείας εκτελούν αντίστοιχες εργασίες.Οι παράμετροι κάθε υπερήχων μετατροπέα είναι διαφορετικές για να αντιμετωπίσουν διαφορετικές περιπτώσειςΤο προϊόν αυτό μπορεί να διαβάσει τις μορφές κυμάτων σήματος του μετατροπέα και του αισθητήρα, το οποίο είναι βολικό για το προσωπικό να κάνει σχετικές κρίσεις.

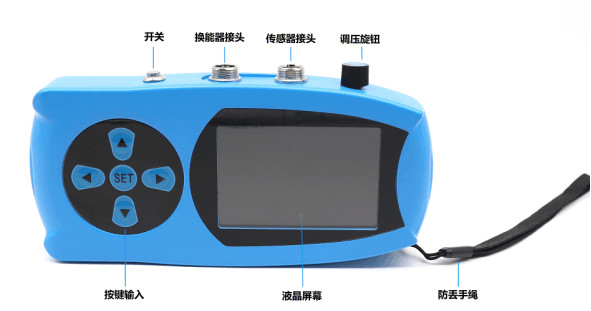

2. Εμφάνιση εισαγωγή
● Διακόπτης: χρησιμοποιείται για να ενεργοποιεί και να απενεργοποιεί το χειροκίνητο τερματικό
● Συνδετήρας μετατροπέα: χρησιμοποιείται για τη σύνδεση διαφόρων τύπων μετατροπέων υπερήχων
● Σύνδεσμος αισθητήρων: χρησιμοποιείται για τη σύνδεση διαφόρων τύπων αισθητήρων εύρους
● Κουμπί ρύθμισης τάσης: χρησιμοποιείται για τη ρύθμιση της τάσης της παροχής ισχύος εξόδου (~ 12~ 24V)
● Κλειδί εισόδου: χρησιμοποιείται για την αλληλεπίδραση συσκευών
● Εικονική οθόνη LCD: εμφανίζει διάφορες τιμές και γραφικά
● Ασφαλές ιμάντα για το χέρι: κρεμάστε το στο χέρι σας για να μην πέσετε
3. Απόδοση παραμέτρου
Παράμετροι του υπερηχητικού αισθητήρα:
| ΠαράμετροιModel | WDS15 | WDS10 | WDS4 | WDS100-Α | WDS100-B | ||
| Συχνότητα ηχητικού κύματος (KHz) | 300 | 500 | 1000 | 200 | 200 | ||
| Πεδίο μέτρησης (m) |
7.5 ((12V) 15 (((24V) |
5 ((12V) 10 ((24V) |
2 ((12V) 4 ((24V) |
100 ((24V) | 100 ((24V) | ||
| Άγρια περιοχή (m) |
0.3(12V) 0.4 ((24V) |
0.15(12V) 0.2 ((24V) |
0.05 ((12V) 0.07 ((24V) |
0.6 | 0.6 | ||
| Ακριβότητα (%) | 0.5 | 0.5 | |||||
| Γωνία δέσμης (°) | 10 | 5.8 | 2.9 | ||||
| Η τάση τροφοδοσίας ((V) | 12 έως 30 | 10.8~26.4 | 10.8~26.4 | ||||
| Περιοχή θερμοκρασίας λειτουργίας ((°C) | -10~60 | -20~60 | -20~60 | ||||
| Κατανάλωση ενέργειας (mW) | 960 | ||||||
| Διάστημα καλωδίου (m) | Το προεπιλεγμένο μήκος καλωδίου είναι δύο μέτρα, άλλα μήκη μπορούν να προσαρμοστούν. | ||||||
| Δαχτυλίδια | M36 | M50 | M80 | ||||
| Πρωτόκολλο | Modbus | Modbus | Modbus | ||||
| Διασύνδεση | RS485 | RS485 | RS485 | ||||
| Επίπεδο προστασίας | Διάκριση IP68 | Διάκριση IP68 | Διάκριση IP68 | ||||
Παράμετροι υπολογιστή υποδοχής:
| ΠαράμετροιModel | KWD100 |
| Πρωτόκολλο | Modbus |
| Διασύνδεση | RS485 |
| με κινητήρα: | 18650 μπαταρία |
| Περιοχή θερμοκρασίας λειτουργίας ((°C) | -20~60 |
| Η τάση εξωτερικής τροφοδοσίας (V) | 12 με 25.6 |
| Εξωτερικό ρεύμα τροφοδοσίας (mA) | 100 |
| Κατανάλωση ενέργειας (mW) |
4Περιγραφή της συμφωνίας
Παραμέτρους λιμένα
Το υλικό υιοθετεί RS-485, master-slave half-duplex επικοινωνία, ο οικοδεσπότης καλεί τη διεύθυνση σκλάβου, και ο σκλάβος απαντά στην επικοινωνία
Πλαίσιο δεδομένων: 10 bits, 1 start bit, 8 data bits, 1 stop bit, χωρίς ισοτιμία.
Ποσοστό Baud: 9600 19200 38400 115200 (αποπληρωμή 115 200).
Διαβάζοντας ένα ενιαίο μητρώο
Κωδικός λειτουργίας: 03H
| Ο οικοδεσπότης στέλνει | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| διεύθυνση | 03H | Αρχίστε το μητρώο υψηλής ρύθμισης | Ξεκινήστε την εγγραφή χαμηλού byte | Αριθμός μητρώου υψηλής ρύθμισης | Αριθμός μητρώου low-byte | Ελέγχος κωδικού CRC χαμηλής ρύθμισης | Κωδικός ελέγχου CRC υψηλό byte |
1ο byte ADDR: κωδικός διεύθυνσης slave (0x01~0xFE),
Byte 2 03H: κωδικός λειτουργίας·
3 και 4 bytes: η αρχική διεύθυνση μητρώου που πρέπει να διαβαστεί·
Τα bytes 5 και 6: Ο αριθμός των μητρώων που πρέπει να διαβάζονται, ανάγνωση ενός ενιαίου μητρώου είναι 0x0001;
7 και 8 bytes: Κωδικός ελέγχου CRC16 από το byte 1 έως το byte 6.
| Ο δούλος που δέχεται | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| διεύθυνση | 03H | Συνολικός αριθμός bytes | Μεγάλο byte δεδομένων | Λιγός byte δεδομένων | Ελέγχος κωδικού CRC χαμηλής ρύθμισης | Κωδικός ελέγχου CRC υψηλό byte |
1ο byte ADDR: κωδικός διεύθυνσης slave (0x01~0xFE),
Byte 2 03H: κωδικός λειτουργίας·
Byte 3: Ο συνολικός αριθμός των παραληφθέντων bytes δεδομένων.
Τα bytes 4 και 5: καταγράφουν δεδομένα, κάθε δεδομένο καταλαμβάνει 2 bytes.
Μπαϊτ 6 και 7: Κωδικός ελέγχου CRC16 από το μπαϊτ 1 έως το μπαϊτ 5.
Ανάγνωση πολλαπλών μητρώων
Κωδικός λειτουργίας: 03H
| Ο οικοδεσπότης στέλνει | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| διεύθυνση | 03H | Ξεκινήστε την εγγραφή υψηλών bytes | Ξεκινήστε την εγγραφή χαμηλού byte | Αριθμός μητρώου υψηλής ρύθμισης | Αριθμός μητρώου low-byte | Ελέγχος κωδικού CRC χαμηλής ρύθμισης | Κωδικός ελέγχου CRC υψηλό byte |
Αναφέρεται στη μέθοδο ανάγνωσηςένα ενιαίο μητρώοΌταν λαμβάνονται απόσταση και θερμοκρασία ταυτόχρονα, ο αριθμός των μητρώων είναι 0x0002.
| Ο δούλος που δέχεται | |||||||||
| 1 | 2 | 3 | 4, 5 | - Ναι. | N-1, N | N+1 | N+2 | ||
| διεύθυνση | 03H | Συνολικός αριθμός bytes | Δεδομένα 1 υψηλού byte | Δεδομένα 1 χαμηλό byte | - Ναι. | Δεδομένα N υψηλή μπαϊτ | Δεδομένα N χαμηλού byte | Ελέγχος κωδικού CRC χαμηλής ρύθμισης | Κωδικός ελέγχου CRC υψηλό byte |
Αναφορά στη μέθοδο ανάγνωσηςένα ενιαίο μητρώο, τα δεδομένα 1 είναι η αρχική τιμή του μητρώου που πρέπει να διαβαστεί. Κάθε δεδομένο καταλαμβάνει 2 bytes. Ο αριθμός των δεδομένων επιστρέφεται ανάλογα με τον αριθμό των μητρώων που διαβάζονται από τον χρήστη.
Γράψτε ένα ενιαίο μητρώο
Κωδικός λειτουργίας: 06H
| Ο οικοδεσπότης στέλνει | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| διεύθυνση | 06H | Διεύθυνση μητρώου με υψηλό byte | Διεύθυνση μητρώου με χαμηλό byte | Μεγάλο byte δεδομένων | Λιγός byte δεδομένων | Ελέγχος κωδικού CRC χαμηλής ρύθμισης | Κωδικός ελέγχου CRC υψηλό byte |
1ο byte ADDR: κωδικός διεύθυνσης slave (0x01~0xFE),
Byte 2 06H: κωδικός λειτουργίας·
Τμήμα 3 και 4: γραπτή διεύθυνση μητρώου.
Τα bytes 5 και 6: δεδομένα μητρώου που αντιστοιχούν στη διεύθυνση μητρώου·
7 και 8 bytes: Κωδικός ελέγχου CRC16 από το byte 1 έως το byte 6.
| Ο δούλος που δέχεται | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| διεύθυνση | 06H | Μητρώο υψηλού byte | Μητρώο χαμηλού byte | Μεγάλο byte δεδομένων | Λιγός byte δεδομένων | Ελέγχος κωδικού CRC χαμηλής ρύθμισης | Κωδικός ελέγχου CRC υψηλό byte |
1ο byte ADDR: κωδικός διεύθυνσης slave (0x01~0xFE),
Byte 2 06H: κωδικός λειτουργίας·
Τμήμα 3 και 4: γραπτή διεύθυνση μητρώου.
Τα bytes 5 και 6: δεδομένα μητρώου που αντιστοιχούν στη διεύθυνση μητρώου·
7 και 8 bytes: Κωδικός ελέγχου CRC16 από το byte 1 έως το byte 6.
| 1 | 2 | 3 | 4 | 5 |
| διεύθυνση | κωδικός λειτουργίας | κωδικός σφάλματος |
Η CRC ελέγχει τον κωδικό χαμηλού byte |
Κωδικός ελέγχου CRC υψηλό byte |
1ο byte ADDR: κωδικός διεύθυνσης slave (0x01~0xFE),
Το δεύτερο byte 83H ή 86H: κωδικός λειτουργίας (83H σημαίνει ότι αναφέρεται σφάλμα για την εντολή ανάγνωσης, 86H σημαίνει ότι αναφέρεται σφάλμα για την εντολή εγγραφής).
Byte 3: ΑναφοράΠίνακας κωδικού μηνύματος σφάλματος;
Μπαϊτς 4 και 5: Κωδικός ελέγχου CRC16 από το μπαϊτ 1 στο μπαϊτ 3.
| Πίνακας κωδικού μηνύματος σφάλματος | |
| Κωδικός πληροφοριών | Σημείωση |
| 01H | Παράνομος κωδικός λειτουργίας |
| 02H | Παράνομη διεύθυνση δεδομένων |
| 03H | παράνομη αξία δεδομένων |
| 04H | Λάθος ελέγχου CRC16 |
| 05H | Λαμβάνεται σωστά |
| 06H | Αποδέχεται σφάλμα |
| 07H | Λάθος παραμέτρου |
| Πίνακας ορισμού μητρώου | |||||||||
| Καταγραφή δυσκολιών | Περιγραφή περιεχομένου |
Μόνο Διαβάστε |
Καταγραφή δυσκολιών | Περιγραφή περιεχομένου |
Μόνο Διαβάστε |
||||
| 0000 | 0 | 1 | απόσταση | √ | 0001 | 2 | 3 | αποθεματικό | √ |
| 0002 | 4 | 5 | θερμοκρασία | √ | 0003 | 6 | 7 | αποθεματικό | √ |
| 0032 | 100 | 101 | 0033 | 102 | 103 | ||||
| 0034 | 104 | 105 | 0035 | 106 | 107 | ||||
| 005C | 184 | 185 |
(185)RX-MOD//Ενεργός τρόπος φόρτωσης είναι 2
|
005D | 186 | 187 | |||
| 005E | 188 | 189 | 005F | 190 | 191 | ||||
| 0060 | 192 | 193 | 0061 | 194 | 195 | Επαναφορά λειτουργίας εργοστασίου/επαναφορά λειτουργίας συστήματος | |||
| 0062 | 196 | 197 | Ρυθμισμός του ποσοστού Baud METERWORK | 0063 | 198 | 199 | Αριθμός παλμών | ||
| 0068 | 208 | 209 | 0069 | 210 | 211 | ||||
| 006Α | 212 | 213 | 006Β | 214 | 215 |
Τύπος πίνακα /Την διεύθυνση του οργάνου |
|||
| 006C | 216 | 217 | 006D | ||||||
