Υπερηχητικός μετρητής ροής Doppler για τον ποταμό και το ανοικτό κανάλι
Εισαγωγή

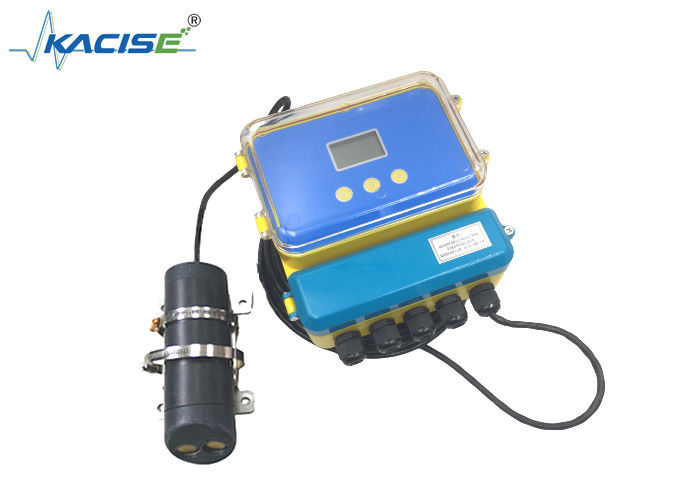

KDF1000 ο μετρητής ροής σειράς είναι ένα προϊόν που μετρά την ταχύτητα και τη ροή του νερού στα φυσικές νερά, τα κανάλια, ή τις σωληνώσεις.
Ο μετρητής ροής διαιρείται σε δύο μέρη: ο αισθητήρας και ο οικοδεσπότης, οι οποίοι συνδέονται με ένα καλώδιο.
Μπορεί να μετρήσει την ταχύτητα και τη ροή του νερού στα κανάλια και τους ποταμούς, και η στάθμη ύδατος είναι περισσότερα από 20 εκατ. υψηλότερη από την κορυφή του αισθητήρα.
Μπορεί να μετρήσει την ταχύτητα και τη ροή του νερού στους σωλήνες και τους οχετούς. Η στάθμη ύδατος πρέπει να είναι περισσότερα από 20 εκατ. υψηλότερη από την κορυφή του αισθητήρα, και η εσωτερική διάμετρος του σωλήνα πρέπει να είναι ≥ 500 χιλ.
Αρχή
Ο αισθητήρας έχει δύο μετατροπείς, ένας που διαβιβάζουν και ένας που λαμβάνουν. Όταν ο αισθητήρας αντιμετωπίζει την κατεύθυνση της ροής του νερού, δηλ., κάτω από την προϋπόθεση της μέτρησης αντίστροφης ροής:
1. Όταν το νερό είναι ακόμα, η λαμβανόμενη συχνότητα είναι η ίδια με τη διαβιβασθείσα συχνότητα.
2. Όσο γρηγορότερο το ποσοστό ροής, τόσο γρηγορότερη η συχνότητα που παραλαμβάνεται από το λαμβάνοντα αισθητήρα, ο οποίος θα είναι υψηλότερος από τη διαβιβάζοντας συχνότητα.
3. Όσο πιό αργό το ποσοστό ροής, τόσο πιό αργή η συχνότητα που παραλαμβάνεται από το λαμβάνοντα αισθητήρα, αλλά αυτό θα είναι υψηλότερη από τη διαβιβάζοντας συχνότητα.
Όταν τα μέτρα αισθητήρων κατά μήκος της κατεύθυνσης της ροής του νερού:
1. Όταν το νερό είναι ακόμα, η λαμβανόμενη συχνότητα είναι η ίδια με τη διαβιβασθείσα συχνότητα.
2. Όσο γρηγορότερο το ποσοστό ροής, τόσο γρηγορότεη η συχνότητα που παραλαμβάνεται από το λαμβάνοντα αισθητήρα, αλλά αυτό θα είναι χαμηλότερη από τη διαβιβασθείσα συχνότητα.
3. Όσο πιό αργό το ποσοστό ροής, τόσο πιό αργή η συχνότητα που παραλαμβάνεται από το λαμβάνοντα αισθητήρα, αλλά αυτό θα είναι χαμηλότερη από τη διαβιβάζοντας συχνότητα.
Από τα ανωτέρω, η ταχύτητα και η κατεύθυνση ροής του νερού μπορούν να υπολογιστούν.
Ο αισθητήρας πρέπει άμεσα την κατεύθυνση της ροής του νερού κατά τη διάρκεια της εγκατάστασης και της χρήσης.
Παράμετροι
| Δομή |
διασπασμένος τύπος |
| Τύποι μέτρησης |
ταχύτητα, ροή, βάθος νερού, θερμοκρασία ύδατος |
| Επίπεδο προστασίας |
IP68 |
| Σκοπός |
σε απευθείας σύνδεση μέτρηση |
| Σειρά μέτρησης ταχύτητας |
η τυποποιημένη διαμόρφωση είναι 0.03m/s~5.00m/s (βάθος νερού επάνω από τον αισθητήρα: 20cm) Άλλες σειρές ποσοστού ροής μπορούν να προσαρμοστούν. |
| Ψήφισμα μέτρησης ποσοστού ροής |
1mm/s |
| Ακρίβεια μέτρησης ταχύτητας ροής |
±2~4% της μετρημένης ταχύτητας ροής |
| Μέτρηση βάθους νερού |
0.02m~10.00m |
| Ψήφισμα |
2mm |
| Ακρίβεια |
±0.5% |
| Σειρά θερμοκρασίας |
0~60ºC |
| Ψήφισμα |
0.1ºC |
| Σειρά ποσοστού ροής |
10 λίτρα/κυβικοί μετρητές sec~99999999/ώρα |
| Παροχή ηλεκτρικού ρεύματος |
με μπαταρίες, 12VDC |
| Σήμα παραγωγής (με μπαταρίες) |
RS485 |
| RS485 περιεχόμενο σημάτων παραγωγής |
ποσοστό ροής, στιγμιαία ροή, συσσωρευτική ροή, στάθμη ύδατος, θερμοκρασία |
| Σήμα παραγωγής (εξωτερική παροχή ηλεκτρικού ρεύματος) |
4-20mA |
| 4-20ma περιεχόμενο σημάτων παραγωγής |
στιγμιαία ροή |
| Ασύρματη λειτουργία μετάδοσης |
προαιρετικά εξαρτήματα, μετάδοση στοιχείων στο λογισμικό διακομιστή υποβάθρου μέσω κινητού GPRS. Χρειαστείτε τον πελάτη έχει έναν κεντρικό υπολογιστή με μια σταθερή διεύθυνση IP, ή έναν μισθωμένο κεντρικό υπολογιστή σύννεφων. |
| Μήκος καλωδίων μεταξύ του αισθητήρα και της συσκευής αποστολής σημάτων |
10 μέτρα |
| Τύποι δοκιμασμένων υδάτινων οδών |
σωλήνες, κανάλια, φυσικά ρεύματα, ποταμοί |
| Υγρές απαιτήσεις pH |
Αξία pH μεταξύ 6-8, non-corrosive στον αισθητήρα. |
| Υγρή απαίτηση θερμοκρασίας |
0~50℃ |
| Υγρή απαίτηση πίεσης |
1 τυποποιημένη ατμοσφαιρική πίεση στο φυσικό περιβάλλον |
| Παροχή ηλεκτρικού ρεύματος για Flowmeter |
11~14VDC, ρεύμα είναι 250mA. |
| Συνεχής λειτουργώντας κατανάλωση ισχύος |
14V×250ma=14V×0.25A=3.50W. |
Εφαρμογή
