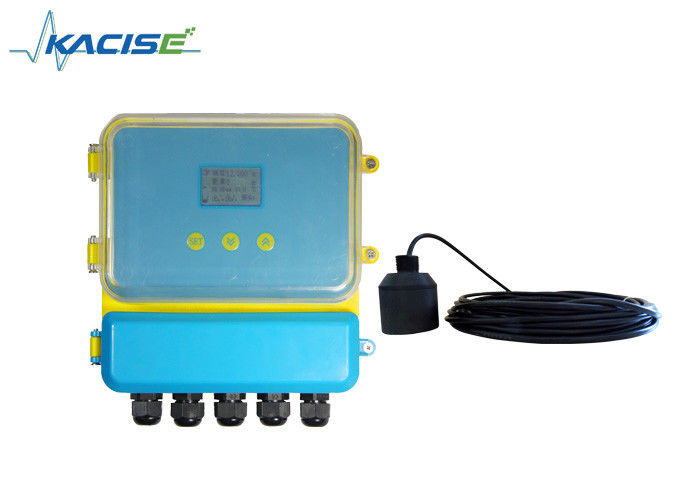

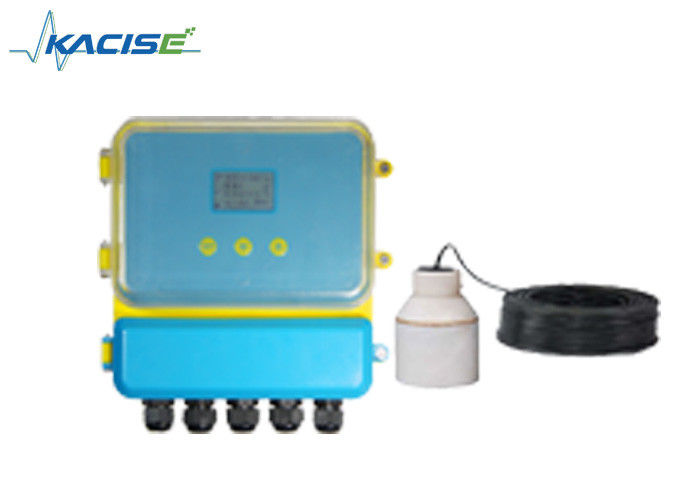

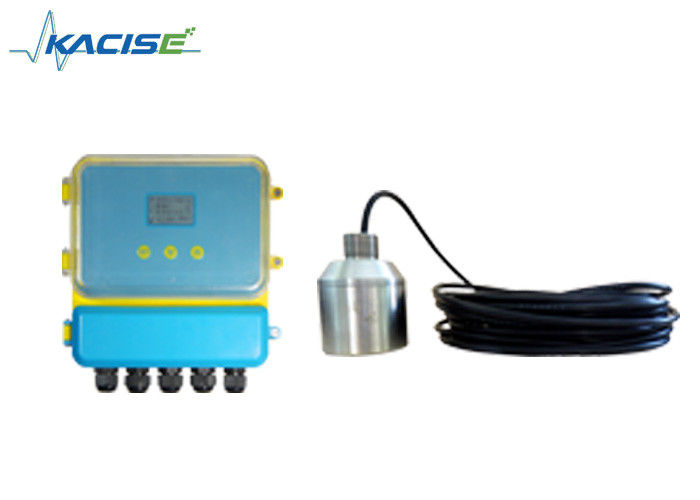

Ανιχνευτής επιπέδου λάσπης υπερήχων υψηλής ακρίβειας

RS485 Υπερήχθη μέτρο επιπέδου λάσπης 5-70M Μηχανή διεπαφής λάσπης

Μέτρηση σε στερεά

Φλάνς εγκατάστασης

Η μέθοδος εγκατάστασης είναι η ίδια με τη μέτρηση υγρών.Ο άξονας πρέπει να στοχεύει στην έξοδο του δοχείου ή να είναι κάθετος προς την επιφάνεια του μέσου, ο ανιχνευτής θα πρέπει να είναι σε θέση να βγει από το συνδεδεμένο σωλήνα.

Το υπερηχητικό μέτρο διαφοράς επιπέδου που έχει κινέζικο και αγγλικό μενού και απλό

Συνήθως, μετά την εφαρμογή των οδηγιών εγκατάστασης, στη συνέχεια ορίστε αρκετές παραμέτρους, θα αρχίσει να λειτουργεί.

Απλή λειτουργία:

1. Κλειδί: Τα προϊόντα μας μπορούν να διορθωθούν μέσω τριών πλήκτρων στο πάνελ. Στη συνέχεια, η μετρούμενη τιμή εμφανίζεται από LED.

2Μετά την ενεργοποίηση του προϊόντος μας, πατήστε το πλήκτρο SET για δύο δευτερόλεπτα και εισέλθετε στο μενού πρώτου επιπέδου.

3Η τιμή ύψους του ανιχνευτή (αριθ. 1) εισάγει την θέση 01, η θέση 01, μπορείτε να βρείτε τον πίνακα δομής στο μενού.(το ύψος του ανιχνευτή είναι η απόσταση από την επιφάνεια εκτόξευσης του ανιχνευτή μέχρι τον πυθμένα).

4. Η τιμή ύψους του ανιχνευτή ((No.2) εισάγει το “περίοδο μηδέν 2”. η “περίοδο μηδέν 2” θέση μπορεί να βρεθεί στη δομή φωτογραφία του μενού.

5Το σύνολο 4mA αντιστοιχεί στην τιμή διαφοράς και 20mA στην τιμή διαφοράς.

• 4mA αντιστοιχεί σε τιμή διαφοράς: η έξοδος είναι 4mA, όταν η τιμή διαφοράς ισούται μερύθμιση της τιμής.
• 20mA αντιστοιχεί σε τιμή διαφοράς:η έξοδος είναι 20mA, όταν η τιμή διαφοράς ισούται μερύθμιση της τιμής.
• ∆εδομένου ότι η τιμή διαφοράς αντιστοιχεί και η τιμή διαφοράς αντιστοιχεί σε 20mA,Ελέγξτε τη φωτογραφία της δομής του μενού.

Οnε. ΑppΛιγΑεon

Το υπερηχητικό μετρητή διαφοράς επιπέδου (υλικό, υγρό), χρησιμοποιείται για τη μέτρηση των διαφορών ύψους επιπέδου ή επιπέδου υλικού σε δύο διαφορετικά δοχεία.

Τρε. WιΙν

Ηλεκτρική καλωδίωση του υπερηχητικού μετρητή διαφοράς επιπέδου

Τερματικό μέτρο υπερήχων διαφοράς επιπέδου

Οδηγίες για την καλωδίωση

Γείωση: Το πρώτο γήινο τερματικό του οργάνου πρέπει να είναι πραγματικά γήινο. Μην μοιράζεστε το γήινο τερματικό με άλλες συσκευές. Πάρτε το 4ο τερματικό.

• Κόκκινο: Trans_n μετατροπέας n
• Μπλε: Temp n + αισθητήρας θερμοκρασίας +
• Μαύρο: GND καλώδιο γης
• μεμονωμένο ανιχνευτικό: n=1, διπλό ανιχνευτικό, n=1,2 ρεύμα:
• Μονάχα ανιχνευτές: n=1, διπλές ανιχνευτές, n=1,2 Relay:RLlnA and RLnB show open; RLnA and RLnC show closed. Μονάχα ανιχνευτές: n=1,2 διπλές ανιχνευτές, n=1,2,3,4
• Δύναμη: ισχύς AC σύνδεση L, N ισχύς DC: 24V+ σύνδεση 24VDC+, GND σύνδεση 24VDC-

Σημείωση:

1 Η καθυστέρηση 1 χρησιμοποιείται για τον συναγερμό του ανιχνευτή 1, η καθυστέρηση 2 χρησιμοποιείται για τον συναγερμό του ανιχνευτή 2. Η καθυστέρηση 3 και η καθυστέρηση 4 χρησιμοποιούνται για τον συναγερμό διαφοράς.

②
★ Η έξοδος των mA1+ και mA- είναι διαφορά ρεύματος.Η προεπιλεγμένη έξοδος των mA2+ και mA- είναι ρεύμα ανιχνευτών 2 ή επιλέξτε το ρεύμα ανιχνευτών 1.( επιλέξτε από το λειτουργικό τρόπο εργασίας ∆ΙΚΟΣ 9 ∆ΙΚΟΣ 2 ∆ΙΚΟΣ 2 ∆ΙΚΟΣ)
★ Ως λειτουργική κατάσταση διπλού επιπέδου υλικού, η έξοδος mA 1+ και mA- είναι ρεύμα ανιχνευτή 1.
