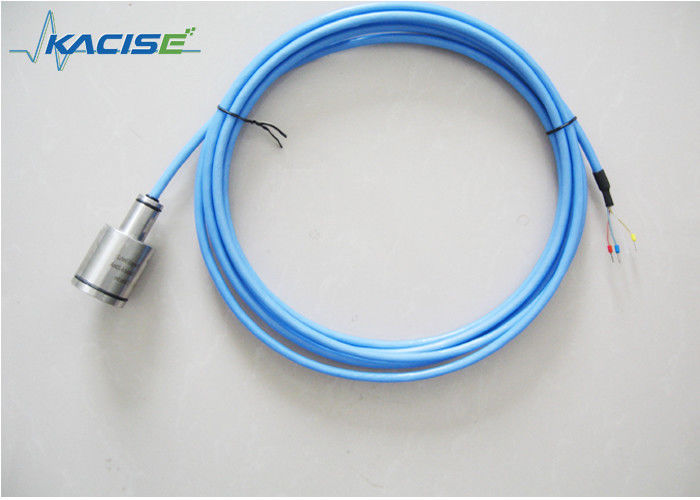

GXPS440 Μορφοτροπέας στάθμης κατά των ισχυρών διαβρωτικών κεραμικών πυρήνων
Χαρακτηριστικό
- Προαιρετικό εύρος πολλαπλών πιέσεων, διαθέσιμο μικρό εύρος μέτρησης
- 0/4-20mA, 0/1-5V,0-10V έξοδος προαιρετική
- Προαιρετική μέθοδος τοποθέτησης υποβρύχιου και σπειρώματος
- Έξοδος ρεύματος 2 γραμμών χωρίς πολικότητα
- Έξοδος τάσης AC,DC προαιρετική
- Μη πολικότητα καλωδίου καλωδίου συστήματος δύο συρμάτων
Εφαρμογή
- Μέτρηση στάθμης υγρού ισχυρά διαβρωτικό
- Μέτρηση στάθμης πολύτιμων υγρών
- Μέσο διάβρωσης
- Πείραμα χημείας
- Ένα πεδίο υψηλής θερμοκρασίας
- Εύφλεκτο μεσαίας κατηγορίας
- Θέση αντιεκρηκτική
Εντολή
Ο πομπός πίεσης της σειράς GXPS440/450 είναι ένας κεραμικός πυρήνας υψηλής αξιοπιστίας, υψηλής σταθερότητας, υψηλής ακρίβειας για τα ευαίσθητα εξαρτήματα του πομπού επιπέδου.
Χρησιμοποιείται ευρέως σε μετρήσεις στάθμης μικρής κλίμακας, όπως νερό, πετρέλαιο, φυσικό αέριο, υγροποιημένο αέριο πετρελαίου και άλλα διαβρωτικά υγρά και αέρια.
Το GXPS440 είναι το κέλυφος 316L SS συν το σώμα πυρήνα του κεραμικού πυκνωτή, το GXPS450 χρησιμοποιεί κράμα τιτανίου + κέλυφος PTFE, κεραμικούς πυρήνες που χρησιμοποιούνται διεθνούς φήμης μάρκες, κύκλωμα μετατροπής προγραμματιζόμενου πομπού και μπορεί να διευκολύνει τη βαθμονόμηση μηδενικής και πλήρους κλίμακας και την ελαφριά μετατόπισή του.
Σύμφωνα με τη διαφορετική χρήση της τοποθεσίας, μπορούμε να διαμορφώσουμε την αντίσταση στη φθορά, την αντίσταση λαδιού, ανθεκτικό στα οξέα και τα αλκάλια, υψηλής αντοχής καλώδιο ειδικής αγωγιμότητας αέρα.
Αποτρέψτε την έκρηξη εγγενώς ασφαλής, απομόνωση αντιεκρηκτική, αντιεκρηκτική, πιστοποίηση CE.
Σύστημα δύο καλωδίων κυκλοφορίας μολύβδου εξόδου μη πολικό. Έξοδος τάσης τριών καλωδίων για AC και DC
Ηλεκτρονική διεπαφή και ορισμός σημάτων
| Σήμα εξόδου |
| Δύο σύρματα |
4~20mA |
| Τρία σύρματα |
4~20mA, 0~20mA |
0/1~5V, 0~10V(dc)
|
| Ηλεκτρική σύνδεση |
| Καλώδιο |
Σύστημα δύο καλωδίων |
Σύστημα τριών συρμάτων |
| Κόκκινος |
Εξουσία |
εξουσία |
| Μπλε/πράσινο |
ΑΚΥΡΟΣ |
παραγωγή |
| Μαύρος |
παραγωγή |
Γείωση ισχύος |
| Κίτρινος |
αγωγός θωράκισης |
αγωγός θωράκισης |
Παράμετρος
| Spec. |
Αριθμητική τιμή |
| Εύρος πίεσης |
0~0,5……50mH2Ο |
| Πίεση υπερφόρτωσης |
1,5 φορές την ονομαστική αξία |
| Δευτερεύουσα συγκράτηση |
3πλάσια ονομαστική αξία |
| Ακρίβεια |
Επιλογή ±0,25%FS, ±0,5%FS, ±1,0%FS |
| Σταθερότητα |
Τυπικό εύρος:±0,25%FS, Μέγ. τιμή :±0,5%FS |
| Θερμοκρασία λειτουργίας |
-20°C~80°C (ή -20°C~120°C ) |
| Θερμοκρασία αντιστάθμισης |
-10°C~70°C (ψηφιακή αντιστάθμιση όλων των θερμοκρασιών) |
| Μεσαία συμβατότητα |
All Caustic Medium Συμβατό με κεραμικό και PTFE |
| Ηλεκτρική απόδοση |
2 γραμμή |
3 γραμμή |
| Σήμα εξόδου |
4~20mA |
0/1~5V |
0~10V |
0~20mA |
| Τροφοδοτικό |
24VDC ονομαστική 10~30Vdc |
24VDC ονομαστική 6~24Vdc |
24VDC ονομαστική 11~30Vdc |
24VDC ονομαστική 11~30Vdc |
| Αντοχή φορτίου |
(U-10)/0,02 (Ω) |
>100k Ω |
| Μόνωση |
>100M Ω @50V |
| Ηλεκτρική αντοχή |
500V@60 δευτερόλεπτα |
| δόνηση/Κρούση |
10g/5~2000Hz, άξονες X/Y/Z 20g ημιτονοειδές 11ms |
| Ηλεκτρική σύνδεση |
Σφραγίδα 6 βαθμού, προστασία IP68 |
| Χρόνος απόκρισης |
10 ms |
| Τύπος πίεσης |
μανόμετρο |
| Πιστοποιητικό |
εγγενώς ασφαλής αποφυγή έκρηξης, πιστοποιητικό προστασίας από έκρηξη απομόνωσης, CE |
| Ηλεκτρομαγνητική συμβατότητα |
ηλεκτρομαγνητική ακτινοβολία:EN50081-1/-2; ηλεκτρομαγνητική ευαισθησία: EN50082-2 |
| Υπερασπιστείτε τον κεραυνό |
Απόδειξη πίεσης αγωγιμότητας αέρα 8000V, ανθεκτική πίεση αγωγιμότητας καλωδίου 4000V |
Πληροφορίες παραγγελίας
GX-Τύπος-Εύρος-Έξοδος-Ακρίβεια-Ισχύς--Μήκος καλωδίου-Πακέτο
- Τύπος: PS440=πιεζοηλεκτρικός κεραμικός πυρήνας, PS450=πιεζοηλεκτρικός κεραμικός πυρήνας χωρητικότητας ,RSV=Δεσμευμένος
- Σειρά: 0,5m……50m= ο ανώτερος περιορισμός της εμβέλειας
- Παραγωγή:: A0=0~20mA,A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Ακρίβεια:0,25=±0,25%FS, 0,5=±0,5%FS, 1,0=±1,0%FS
- Εξουσία: DC24=24VDC,AC110=110VAC@60Hz,AC220=220VAC@50Hz
- Μήκος καλωδίου: XXm=XX μέτρο 1-150μ

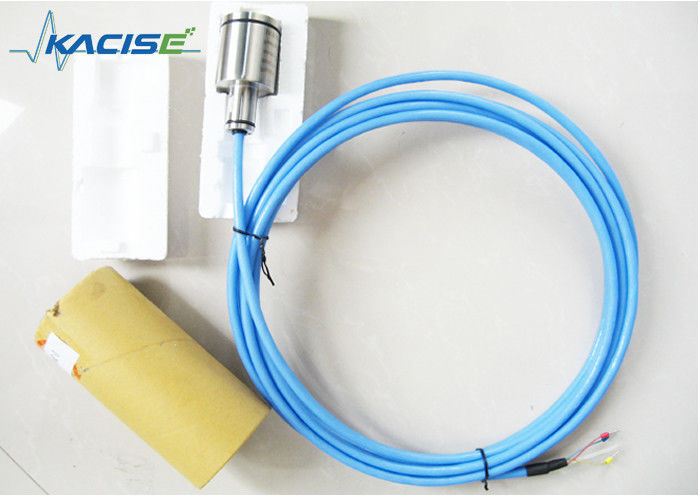

- Πακέτο:1 τεμάχιο ανά συσκευασία με Bb, Foam
π.χGXPS450-2,5mA-0,5-DC24-5m-Αφρός
PS450 με κεραμικό πυρήνα πιεζοηλεκτρικής χωρητικότητας, το εύρος δοκιμής είναι 0-2,5mH2O, τροφοδοτικό 24Vdc 4-20mA έξοδος, με καλώδιο 5m, σε συσκευασία αφρού.
