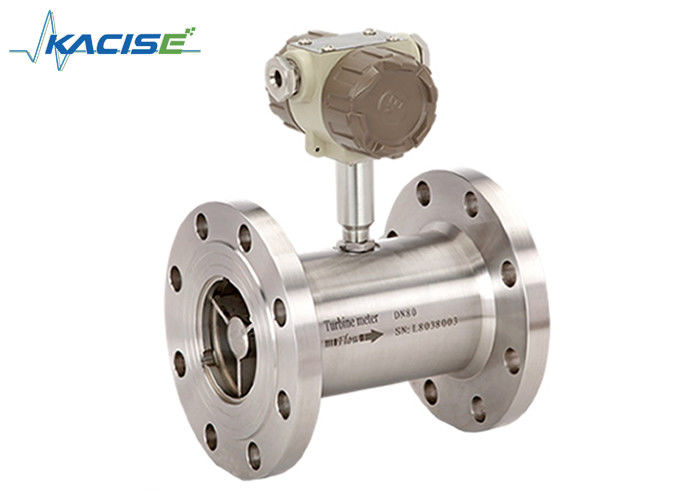

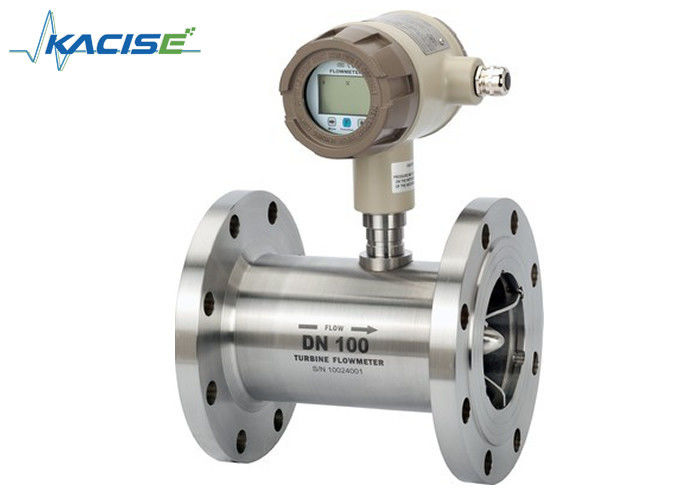

Συμπληκτικό μέτρο ροής τουρμπίνων από ανοξείδωτο χάλυβα με ακρίβεια 0,5% για βενζίνη και αλκοόλ

μετρητής ροής του νερού στροβίλων

μετρητής ροής καυσίμων diesel

Τόπος καταγωγής:

Κίνα

Μάρκα:

Kacise

Πιστοποίηση:

CE / ISO / Explosion-proof

Αριθμό μοντέλου:

KTF

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Συμπληκτικό μέτρο ροής τουρμπίνων από ανοξείδωτο χάλυβα με ακρίβεια 0,5% για βενζίνη και αλκοόλ

Λεπτομέρειες για το προϊόν

DN (χιλ.):

DN4~DN300

Πίεση:

1.6 MPA, 2.5Mpa, 4.0Mpa, 6.3Mpa, ειδικό

Μέσον:

Μη διαβρωτικό υγρό χαμηλής ταχύτητας χωρίς προσμείξεις

Ανακοίνωση:

Rs-485 το /MODBUS

Ακρίβεια:

00,5% / 1,0%

Παραγωγή:

Σφυγμός, 4-20mA αναλογική παραγωγή, RS485, αρσενικό ελάφι

Υλικό:

Ανοξείδωτο Steel/SS316L το /316

Τροφοδοτικό:

12-24VDC μπαταρία λίθιου του /3.6V

Προστασία:

IP65 ή IP68

Εκ των υστέρων:

ExmdΙΙBT4

Επισημαίνω:

μετρητής ροής του νερού στροβίλων

μετρητής ροής καυσίμων diesel

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Τιμή

διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

χαρτοκιβώτιο/ξύλινο κιβώτιο

Χρόνος παράδοσης

5~8 εργάσιμες ημέρες

Όροι πληρωμής

L/C, D/A, T/T, Western Union, MoneyGram

Δυνατότητα προσφοράς

1000pcs

Συγγενικά προϊόντα

Υψηλής ακρίβειας υπερήχων μετρητή ροής αερίου CO2 με RS485 διεπαφή και DC8~36V τροφοδοσία

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας αναλογικός μετρητής ροής τουρμπίνων με παλμό υψηλής ακρίβειας Υγιεινός τύπος για ελαιόλαδο και φοινικέλαιο

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας μετρητής ροής βιοαερίου με προστασία IP68 1,0% με έξοδο 4-20mA για τη μέτρηση υγροποιημένου φυσικού αερίου και αερίου

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας ±0,2% ακρίβεια μετρητής ροής τουρμπίνας με επικοινωνία από ανοξείδωτο χάλυβα 316 και RS485

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μετρητής ροής βενζίνης Μετρητής ροής αλκοόλ / Λαχανικά χαμηλής ιξώδους / Τρώσιμα / Μετρητής ροής φοινικέλαιου / Αισθητήρας μετρητή ροής τουρμπίνης

Περιγραφή

Μετρητής ροής τουρμπίνης ένα μετρητή ροής που εφαρμόζεται ευρέως στις βιομηχανίες φαρμάκων, τροφίμων, ποτών για μέτρηση, παρτίδα, έλεγχο, πλήρωση κλπ.Το περιστρεφόμενο μέρος του μετρητή ροής είναι κατασκευασμένο από ειδικό υλικό που διαθέτει καλή αντιβροχυντική και αντιτριβή απόδοσηΗ δομή του μετρητή ροής είναι ειδικά σχεδιασμένη και έχει εγκριθεί σε μεγάλο βαθμό για την ακρίβεια και την επαναληψιμότητα του μετρητή ροής.που είναι κατάλληλο για τη φαρμακευτική και τη βιομηχανία ποτών.

Χαρακτηριστικά

Υψηλή ακρίβεια, γενικά έως ± 1%R, ± 0,5%R, υψηλή ακρίβεια έως 0,2%R
Καλή επαναληψιμότητα, βραχυπρόθεσμη επαναληψιμότητα έως 0,05% ~ 0,2%, στον διακανονισμό του εμπορίου είναι η προτιμώμενη επιλογή μετρητή ροής.
Έκδοση σήματος παλμικής συχνότητας, κατάλληλη για ολοκλήρωση και σύνδεση με PC· μηδενική μετατόπιση και ισχυρή αντίσταση στις παρεμβολές
Μπορεί να ληφθεί σήμα υψηλής συχνότητας ((3 ~ 4KHz), η ανάλυση του σήματος είναι ισχυρή.
Ευρύ φάσμα, μεσαίας και μεγάλης διαμέτρου έως και 1:20, μικρού διαμετρήματος 1:10.
Συμπληκτική δομή και εύκολη συντήρηση

Προδιαγραφές

Παράμετρος		Αξία	Μονάδα
Διάμετρος	Δήμος	4, 6, 10, 15, 20, 25, 32, 40	χμ
Διάμετρος	Φλάντζη (σφραγίδα)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	χμ
Ακριβότητα		±1, ±0.5, ±0,2 (προσαρμοσμένο)	% R
Αναλογία εμβέλειας		1:10, 1:15, 1:20
Υλικό αισθητήρα		304, 316 ((L) από ανοξείδωτο χάλυβα κλπ.
Εργασία Περιβάλλον	Μεσαία θερμοκρασία.	-20~120	°C
	Θερμοκρασία περιβάλλοντος	-10~55	°C
	Σχετική υγρασία	5% έως 90%
	Ατμοσφαιρική πίεση	86~106	KPa
Έξοδος σήματος		Αισθητήρας: σήμα συχνότητας παλμού, χαμηλό ηλεκτρικό επίπεδο ≤0,8V, υψηλό επίπεδο ≥8V Μεταδότης: δύο καλώδια, σήμα συνεχούς ρεύματος 4-20 mA
Διασύνδεση επικοινωνίας		RS485
Ηλεκτρική τροφοδοσία		Αισθητήρας: +12V DC, +24V DC (προαιρετικό) Μεταδότης: +24V DC Τύπος τοπικής ένδειξης: ενσωματωμένη κυψέλη λιθίου 3V ή εξωτερική +24VDC
Σύρμα μετάδοσης σήματος		STVPV3×0.3 (3 καλώδια), 2×0.3 (2 καλώδια)
Απόσταση μετάδοσης		Μέγιστο 1000	m
Διασύνδεση γραμμής σήματος		Βασικός τύπος: σύνδεσμος Hausman ή σύρμα τριών πυρήνων. Τύπος ανθεκτικός στις εκρήξεις: M20 × 1,5 (F)
Αξία ανθεκτικότητα σε εκρήξεις		Βασικός τύπος: μη εκρηκτικό. τύπου ανθεκτικού στην έκρηξη: ExdIIBT6
Επίπεδο προστασίας		IP65

Μέτρηση εύρους και πίεσης εργασίας

Διάμετρος (μμ)	Τυποποιημένο εύρος (m)³/h)	Εκτεταμένη εμβέλεια (m)³/h)	Κανονική σύνδεση Δυναμική πίεση (MPa)	Ειδική ονομαστική πίεση (MPa) (σύνδεση φλάντζης)
DN4	0.04~0.25	0.04~0.4	Σύνδεση νήματος/6.3	10, 16, 25
DN6	0.1~0.6	0.06~0.6	Σύνδεση νήματος/6.3	10, 16, 25
DN10	0.2~1.2	0.15~1.5	Σύνδεση νήματος/6.3	10, 16, 25
DN15	0.6~6	0.4~8	Σύνδεση νήματος/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6~6	0.4~8	Σύνδεση φλάντζης/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	Σύνδεση νήματος/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	Σύνδεση φλάντζης/2.5	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5~10	Σύνδεση νήματος/6.3	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5~10	Σύνδεση φλάντζης/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Σύνδεση νήματος/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Σύνδεση φλάντζης/2.5	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Σύνδεση νήματος/6.3	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Σύνδεση φλάντζης/2.5	4.0, 6.3, 10, 16, 25
DN50	4 ~ 40	2 ~ 40	Σύνδεση φλάντζης/2.5	4.0, 6.3, 10, 16, 25
DN65	7~70	4 ~ 70	Σύνδεση φλάντζης/2.5	4.0, 6.3, 10, 16, 25
DN80	10~100	5~100	Σύνδεση φλάντζης/2.5	4.0, 6.3, 10, 16, 25
DN100	20~200	10~200	Σύνδεση φλάντζης/2.5	4.0, 6.3, 10, 16, 25
DN125	25 ~ 250	13 ~ 250	Σύνδεση φλάντζης/1.6	2.5, 4.0, 6.3, 10, 16
DN150	30~300	15~300	Σύνδεση φλάντζης/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80~800	40~800	Σύνδεση φλάντζης/1.6	2.5, 4.0, 6.3, 10, 16

Διάσταση

Διάγραμμα 1 (DN4~DN10):Ανιχνευτής ροής τουρμπίνας τύπου συσπειρωμένης σύνδεσης (συμπεριλαμβανομένης της ευθείας διατομής σωλήνα).

Διάγραμμα 2 (DN15~DN40):Σχεδίαση μεγέθους αισθητήρα ροής συνδεδεμένου με νήμα.

Διάγραμμα 3 (DN4~DN10):Σχέδιο αισθητήρα ροής τουρμπίνης που συνδέεται με φλάντζη.

Μέθοδος εγκατάστασης αισθητήρων σύμφωνα με διαφορετικές προδιαγραφές, υιοθετήστε σύνδεση νήματος ή φλάντζας, η μέθοδος εγκατάστασης παρουσιάζεται στο διάγραμμα 1, 2, 3

Διαστάσεις εγκατάστασης

Διάμετρος ((mm)	L ((mm)	G	K(mm)	D ((mm)	n(τρύπα)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1.	Φ65	Φ14	4
20	80	G1.	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Πληροφορίες παραγγελίας

Σχήμα								Παρατηρήσεις
ΚΤΠ
DN	4							4 χιλιοστά
	6							6 χιλιοστά
	10							10 χιλιοστά
	15							15 χιλιοστά
	20							20 χιλιοστά
	25							25 χιλιοστά
	32							32 mm
	40							40 χιλιοστά
	50							50 χιλιοστά
	65							65 mm
	80							80 mm
	100							100 χιλιοστά
	125							125 χιλιοστά
	150							150 χιλιοστά
	200							200 χιλιοστά
Τύπος		N						Τύπος αισθητήρα: ισχύς +12V ή 24V, έξοδος σήματος παλμού συστήματος 3 καλωδίων
		Α							Τύπος πομπού: ισχύς +24V, έξοδος 2 καλωδίων 4-20 mA
		Β							Έξυπνος τύπος: κυψέλη λιθίου, τοπικός δείκτης, χωρίς έξοδο σήματος
		Γ							Τύπος έξυπνος: ισχύς +24V, τοπικός δείκτης, 2 καλώδια 4-20mA/πύλη
		C1							Τύπος έξυπνος: ισχύς +24V, τοπικός δείκτης, επικοινωνία RS485
									Πρωτόκολλο
		C2							Έξυπνος τύπος: +24V ισχύς, τοπικός δείκτης, πρωτόκολλο HART
Ακριβότητα			05					0.5
			10						1.0
			02						0.2 (Ειδική παραγγελία, μεγάλος χρόνος παράδοσης)
Πεδίο				W				Διευρυμένη περιοχή μέτρησης
Πεδίο				S				Τυποποιημένο εύρος μέτρησης
Υλικό σώματος					S			304 SS
Υλικό σώματος					Α			316 (L) SS
Ασφαλής από έκρηξη						N		Μη αποδεδειγμένη έκρηξη
Ασφαλής από έκρηξη						Ε		Εξοπλιστικό, ExdIIBT6
Διορισμός πίεσης							N	Κανονικό
Διορισμός πίεσης							H (x)	Υψηλή πίεση

Κατασκευή και αποθέματα

Συσκευή

Εφαρμογή
