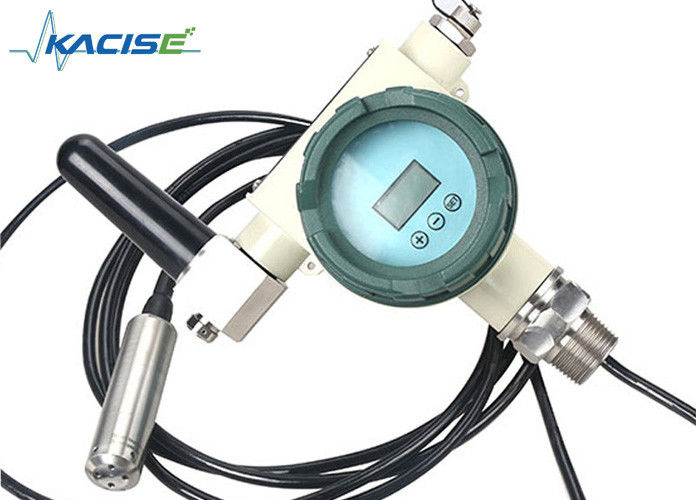

Ασύρματος αισθητήρας επιπέδου GPRS κινητού ελέγχου με βαθμό IP65 και ακρίβεια 0,5% F.S.

Ένας αισθητήρας στάθμης (υδροστατικός μετρητής στάθμης/πομπός στάθμης/αισθητήρας στάθμης/αισθητήρας στάθμης νερού) είναι ένας αισθητήρας πίεσης για τη μέτρηση της στάθμης του υγρού. Ο πομπός στάθμης υγρού εισόδου στατικής πίεσης (μετρητής στάθμης υγρού) βασίζεται στην αρχή ότι η μετρούμενη υδροστατική πίεση είναι ανάλογη του ύψους του υγρού. Χρησιμοποιεί απομονωμένο διάχυτο πυρίτιο ευαίσθητο στοιχείο ή κεραμικό χωρητικό ευαίσθητο αισθητήρα πίεσης για να μετατρέψει τη στατική πίεση σε ηλεκτρικό σήμα και στη συνέχεια το μετατρέπει σε τυπικό ηλεκτρικό σήμα (γενικά 4 ~ 20 mA/1 ~ 5 VDC) μετά από αντιστάθμιση θερμοκρασίας και γραμμική διόρθωση. Είναι κατάλληλο για μέτρηση στάθμης υγρού διαφόρων μέσων σε πετροχημικά, μεταλλουργία, ηλεκτρική ενέργεια, φαρμακευτική, παροχή νερού και αποχέτευση, προστασία του περιβάλλοντος και άλλα συστήματα και βιομηχανίες.

Το «Σύστημα μέτρησης ύψους υγρού σε λειτουργία επικοινωνίας GPRS» περιλαμβάνει «Τερματικό εξοπλισμό μέτρησης ύψους υγρού σε λειτουργία επικοινωνίας GPRS», «Λογισμικό διαχείρισης διακομιστή» και «Γραμμή διαμόρφωσης». Χρησιμοποιείται για τη μέτρηση χρονισμού της τιμής ύψους υγρού, της τιμής θερμοκρασίας, του γεωγραφικού μήκους και του γεωγραφικού πλάτους, για πληροφορίες ημερομηνίας και ώρας και για εμφάνιση αυτών των τιμών στο «Λογισμικό διαχείρισης διακομιστή».

Σημείωση 1: Το «Σύστημα μέτρησης ύψους υγρού σε λειτουργία επικοινωνίας GPRS» για σύντομο «Σύστημα» όπως περιγράφεται παρακάτω.

Σημείωση 2: Ο τερματικός εξοπλισμός μέτρησης ύψους υγρού σε λειτουργία επικοινωνίας GPRS για σύντομο «Terminal» όπως περιγράφεται παρακάτω.

Σημείωση 3: Το «Λογισμικό διαχείρισης διακομιστή» για σύντομο «Λογισμικό» όπως περιγράφεται παρακάτω.

Σημείωση 4: Η "Γραμμή διαμόρφωσης" για τη σύντομη "Γραμμή" όπως περιγράφεται παρακάτω.

Το "Terminal" χρησιμοποιείται για τη μέτρηση χρονισμού της τιμής ύψους υγρού και της τιμής θερμοκρασίας και για τη μετάδοση αυτών των τιμών μέτρησης στο "Λογισμικό" στη λειτουργία επικοινωνίας GPRS, ο χρήστης μπορεί να χρησιμοποιήσει το "Λογισμικό" για να δει την τιμή ύψους υγρού και να διαχειριστεί αυτά τα "Τερματικά".

Το "Λογισμικό" είναι μόνο ένα λογισμικό επίδειξης που προσφέρει στον χρήστη, η λειτουργία του είναι πολύ απλή και δεν έχει μια ισχυρή λειτουργία για να εκτελούνται πολλά "Τερματικά" ταυτόχρονα. Εάν ο χρήστης χρειάζεται ένα μεγάλο σύστημα "Λογισμικό" με ισχυρή λειτουργία, επικοινωνήστε με την Xi'an Kacise Optronics Tech Co., Ltd.

Η "Γραμμή" χρησιμοποιείται μόνο για τη διαμόρφωση του "Terminal" από το χρήστη, συνδέεται μεταξύ του "Terminal" και της σειριακής θύρας RS232 του υπολογιστή.

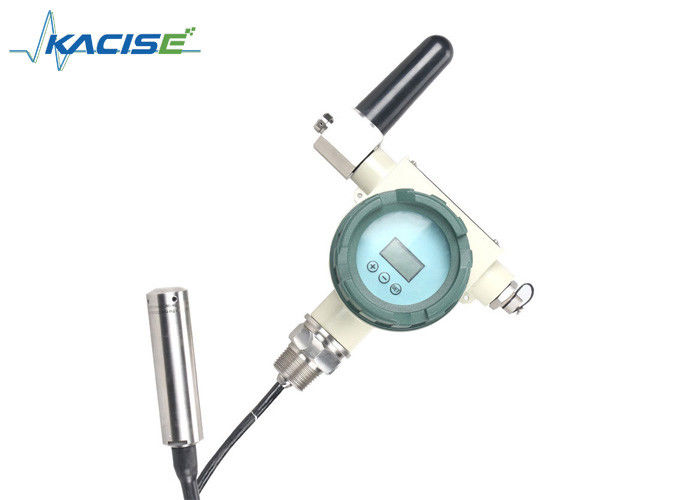

Σχέδιο δομής τερματικού GXPS609(GPRS): ως πρώτη εικόνα

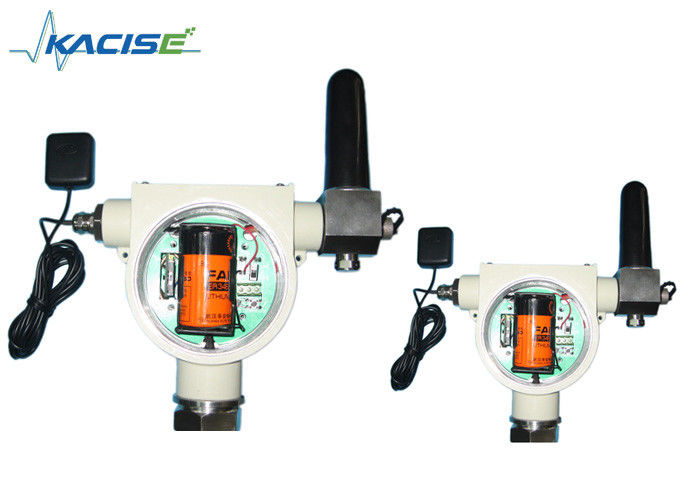

Το πίσω μέρος του τερματικού GXPS609(GPRS): όπως η εικόνα δύο
