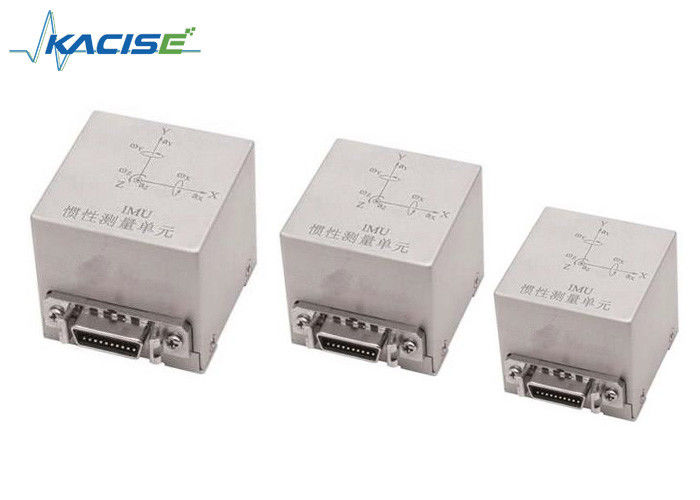

Μικρή Inclinometer μεγέθους μονάδα μέτρησης αισθητήρων αδρανής για την ενοργάνωση οχημάτων

Μικρή Inclinometer μεγέθους μονάδα μέτρησης αισθητήρων αδρανής για την ενοργάνωση οχημάτων

  • Μικρή Inclinometer μεγέθους μονάδα μέτρησης αισθητήρων αδρανής για την ενοργάνωση οχημάτων
  • Μικρή Inclinometer μεγέθους μονάδα μέτρησης αισθητήρων αδρανής για την ενοργάνωση οχημάτων
Μικρή Inclinometer μεγέθους μονάδα μέτρησης αισθητήρων αδρανής για την ενοργάνωση οχημάτων
Λεπτομέρειες:
Τόπος καταγωγής: Shaanxi, Κίνα (ηπειρωτική)
Μάρκα: KACISE
Αριθμό μοντέλου: Κ-imu-004
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 τεμάχιο / Τεμάχια
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: αιτήματα χαρτοκιβωτίων ή πελατών διαθέσιμα
Χρόνος παράδοσης: 5 εργάσιμες ημέρες μετά από την πληρωμή
Όροι πληρωμής: L/C, D/A, D/P, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 κομμάτι/κομμάτια την εβδομάδα διαπραγματεύσιμα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Τάση εισόδου: 9~36 VDC Ρεύμα εισόδου: ≤ 100 μΑ
Τρόπος παραγωγής: Rs-422 Baud ποσοστό: 115200BPS
Ποσοστό δεδομένων εξόδου: 200Hz Σχήμα δεδομένων εξόδου: δεκαεξάμπιτο συμπλήρωμα twos
Υψηλό φως:

inclinometers και αισθητήρες κλίσης

,

αισθητήρας μέτρησης κλίσης

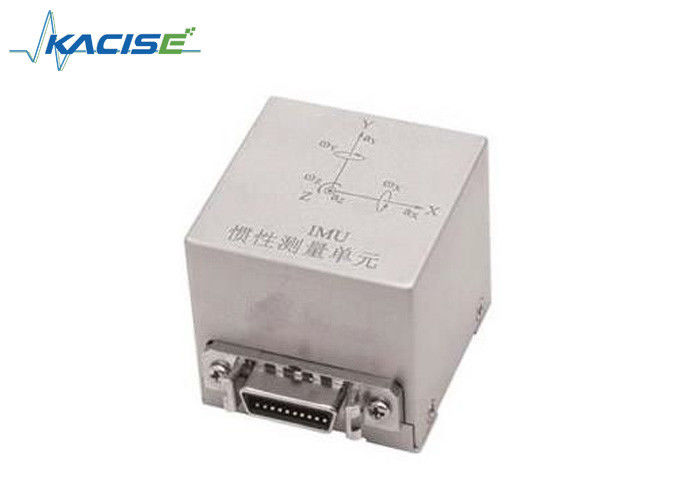

Μικρή σε μέγεθος αδρανής μονάδα μέτρησης για την ενοργάνωση οχημάτων

Χαρακτηριστικά γνωρίσματα



Κ-imu-004 είναι ένας έξι-βαθμός αδρανούς μονάδας μέτρησης ελευθερίας, η οποία μπορεί να μετρήσει το γωνιακό ποσοστό και τη γραμμική επιτάχυνση του διανυσματικού ισότιμου συστήματος.

☆ «στερεάς κατάστασης» αισθητήρες

☆ Συμπαγής, μικρός σε μέγεθος

☆ Υψηλή αξιοπιστία, μακροχρόνιος λειτουργών χρόνος

☆ Ελαφρύς

☆ Χαμηλότερο κόστος

☆ Γρήγορο ξεκίνημα

☆ Ευρύ εύρος ζώνης

☆ Ενσωματωμένος αισθητήρας θερμοκρασίας


Εφαρμογή



Ενοργάνωση οχημάτων ρομποτική συστήματα αναφοράς τοποθέτησης έλεγχος πτήσης αεροσκαφών καθοδήγηση και έλεγχος βλημάτων σύστημα ελέγχου βιομηχανίας ναυσιπλοΐα που βοηθά το ΠΣΤ σταθεροποίηση πλατφορμών θαλάσσιος δυναμικός έλεγχος όργανο μεταλλείας μεγάλα γεωργικά μηχανήματα, μέτρηση & έλεγχος των διαστημικών κινούμενων αντικειμένων καταδίωξη του τραίνου και των εμπορευματοκιβωτίων.



Εισαγωγή



Κ-imu-004 η αδρανής μονάδα μέτρησης είναι ένα «στερεάς κατάστασης» έξι βαθμός αδρανούς αισθαμένος συστήματος ελευθερίας βασισμένου στην τεχνολογία MEMS. Με την υψηλή ακρίβεια, μπορεί να μετρήσει το γωνιακό ποσοστό και τη γραμμική επιτάχυνση σε τρεις άξονες ενός αδρανούς συστήματος συντεταγμένων. Οι αισθητήρες θερμοκρασίας με τη υψηλή ακρίβεια ενσωματώνονται έτσι η τάση που αντιστοιχεί με τη θερμοκρασία που αλλάζει μπορεί να υποδειχθεί. Εκτός αυτού, self-test η λειτουργία είναι διαθέσιμη για κάθε έναν από τον έξι βαθμό ελευθερίας. Επιπλέον, η υψηλή αξιοπιστία και η καλή ικανότητα σφράγισης μπορούν να βεβαιωθούν λόγω της καλής τεχνολογίας συσκευασίας.


Προδιαγραφή του S



Προδιαγραφή.   γωνιακό ποσοστό επιτάχυνση
Τάση εισαγωγής   +5±0.25 VDC
Ρεύμα εισαγωγής         30mA
Τυποποιημένη σειρά ① ±100°/s       ±10g
Πλήρης - παραγωγή κλίμακας       0 σε 5VDC
Προκατειλημμένη τάση     2.5±0.1VDC
Μη γραμμικότητα ≤0.5%F.S.   ≤0.2%F.S.
Ψήφισμα ② ≤0.06°/s     0.002g
Χρόνος ξεκινήματος         <35ms>
Εύρος ζώνης ③         40Hz
Αξιοπιστία   MTBF 100.000 ώρες
Λειτουργούσα θερμοκρασία -40°C σε +85°C
Θερμοκρασία αποθήκευσης -55°C σε +100°C
Κλονισμός

Η.Ε-τροφοδοτημένος για

0.5ms





1000g

  Τροφοδοτημένος για 0.5ms         500g
Βάρος           90grams
Διαστάσεις 38 × 38 × 36mm 3





Καθορισμός κάθε τερματικού



Τερματικό 2 4 5 6 7 8 9 10 11

Καθορισμός





+5V



ωYST2



ωZOUT



ωZST2



ωZST1



ωXST2



ωXOUT



ωXST1



αYOUT





Τερματικό 12 13 14 15 16 17 18 19 20

Καθορισμός



Έδαφος



αXOUT



αXYST



ωYST1



ωYOUT



αZST



αZOUT

Έδαφος

από το κοχύλι



Σημειώσεις:

① η επιλέξιμη σειρά του γωνιακού ποσοστού είναι: ±75°/s, ±100°/s, ±150°/s, ±200°/s, ±250°/s, ±300°/s,

±350°/s, ±400°/s, ±450°/s, ±500°/s, ±550°/s, ±600°/s, ±900°/s, ±1400°/s, ±2600°/s και

±5500°/s μετά από τους τύπους είναι κάτω από να αναπτυχθεί: ±5°/s, ±10°/s, ±20°/s, ±30°/s, ±40°/s, ±50°/s,

±60°/s και επάνω από ±5500°/s. η επιλέξιμη σειρά της γραμμικής επιτάχυνσης είναι ±2g, ±10g ή ±50g για τον Χ-άξονα και τον Υ-άξονα, ενώ για τον ζ-άξονα: ±5g, ±50g ή ±100g.

② η διαφορετική σειρά μέτρησης των γυροσκοπίων, ψηφίσματα είναι διαφορετική. Οι λεπτομέρειες μπορούν να δουν

στην έκθεση δοκιμής επιλεγμένου IMU.

③ για τους γωνιακούς αισθητήρες ποσοστού, ένα εύρος ζώνης μικρότερο από 500Hz είναι επιλέξιμο για τα costumers. Για

το γραμμικό επιταχύμετρο, ένα εύρος ζώνης μικρότερο από 5 KHz είναι επιλέξιμο για τον Χ-άξονα και τον Υ-άξονα ενώ για τον ζ-άξονα, ένα εύρος ζώνης μικρότερο από 12 KHz είναι επιλέξιμο.

④ ω σημαίνει το γωνιακό ποσοστό α επιτάχυνση μέσων Χ, το Υ, Ζ σημαίνει τρεις άξονες ενός ισότιμου συστήματος

ΕΞΩ σημαίνει την παραγωγή ST1 και λιμένας 1 & 2 εισαγωγής μέσων ST2 αντίστοιχα για self-test των γωνιακών αισθητήρων ποσοστού Λιμένας εισαγωγής μέσων του ST για self-test του επιταχυμέτρου.



Δομή



Μικρή Inclinometer μεγέθους μονάδα μέτρησης αισθητήρων αδρανής για την ενοργάνωση οχημάτων 0
