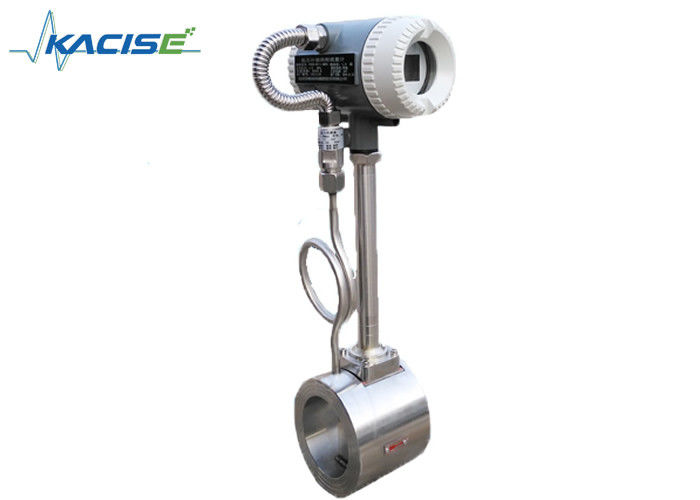

Σφραγίδα Σφίξιμο Συμπυκνωμένος μετρητής ροής αερίου, μετρητής ροής αερίου 4 - 20mA
Εισαγωγή
Το Karman vortex flowmeter, το οποίο χρησιμοποιείται ευρέως στη βιομηχανία, είναι ένα είδος μετρητή ροής που κατασκευάζεται χρησιμοποιώντας το φαινόμενο της δίνης Carmen.Όταν η γεννήτρια δίνης εισάγεται κατακόρυφα στο υγρό, θα σχηματιστεί ο δρόμος δίνης Καρμάν όταν το υγρό παρακάμψει τη γεννήτρια.Η ασύμμετρη στρογγυλοτροχιά μπορεί να παραμείνει σταθερή.Σε αυτή την περίπτωση, η συχνότητα f της δίνης είναι ευθέως ανάλογη με v του ρυθμού ροής του υγρού και αντίστροφα ανάλογη με d του εμπρόσθιου πλάτους της γεννήτριας δίνης.

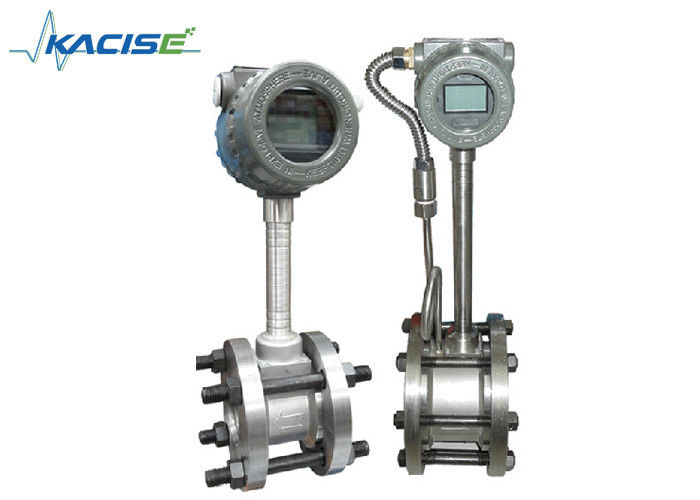

Το ροομέτρο KVF είναι ροομέτρο δίνης Karman που χρησιμοποιεί την αρχή του ροομέτρου δίνης Carmen, μπορεί να χρησιμοποιηθεί για τη μέτρηση αέρα, οξυγόνου, αερίου, φυσικού αερίου και άλλων χημικών αερίων.Το προϊόν υιοθέτησε προηγμένη τεχνική διαφοροποίησης, μαζί με τη μέτρηση της απομόνωσης, της προστασίας και του φιλτραρίσματος, είχε καλύτερη απόδοση κατά των δονήσεων και σταθερότητα του σήματος.Χαρακτηρίζεται από μικρή απώλεια πίεσης, μεγάλο εύρος, υψηλή ακρίβεια, σχεδόν ανεπηρέαστη από την πυκνότητα του υγρού, την πίεση, τη θερμοκρασία,ιξώδες και άλλες παραμέτρους κατά τη μέτρηση της ροής όγκου υπό συνθήκες εργασίας.Χωρίς κινούμενα μηχανικά μέρη, τόσο υψηλή αξιοπιστία, μικρή συντήρηση.Οι παραμέτροι του οργάνου μπορούν να είναι σταθεροί για μεγάλο χρονικό διάστημα.
Χαρακτηριστικά
1. Φλάνσα & σώμα: ολοκληρωτικά πλασμένα κομμάτια, θα αποφύγει να σπάσει σε κομμάτια.100% υλικό SS304, μπορούμε να παρέχουμε έκθεση υλικών.
2Πίνακας κυκλώματος: ψηφιακή πλακέτα κυκλώματος,όπως οι περισσότεροι προμηθευτές χρησιμοποιούν αναλογική πλακέτα κυκλώματος,η ψηφιακή πλακέτα κυκλώματος απολαμβάνει τα πλεονεκτήματα της αντι-δονήσεως και της αντι-διαταραχής.
3Μετατροπέας ροής: Διακριτικός μοντελοποιημένος σχεδιασμός, οι ερασιτέχνες μπορούν να λειτουργήσουν, να αποσυναρμολογήσουν και να συναρμολογήσουν εύκολα, θα αποφύγουν τους κινδύνους ατυχημάτων.
4- Ζύγιση: υιοθετείτε την προηγμένη τεχνολογία της κλίμακας ψαριών, η οποία κάνει τη συγκόλληση να φαίνεται ωραία και ομαλή.
5Ιαπωνία Τεχνολογία OVAL με ενσωματωμένο αισθητήρα τύπου, τριγωνικό πρίσμα δεν θα πέσει, έχουμε ήδη υποβάλει αίτηση για δίπλωμα ευρεσιτεχνίας.
6Ο αισθητήρας μέσης θερμοκρασίας μας μπορεί να μετρήσει την υψηλότερη θερμοκρασία γύρω στους 350°C, κανονικά είναι -40~250°C.
Παράμετροι
| Διάμετρος σωλήνα |
DN15 έως DN1800 |
| Υλικά μετρητών |
1Cr18Ni9Ti |
| Ονομαστική πίεση (Mpa) |
1.6Mpa; 2.5Mpa; 4.0Mpa |
| Μετρούμενη μέση θερμοκρασία (°C) |
-40~+250°C· -40~+350°C |
| Περιβαλλοντικές συνθήκες |
Θερμοκρασία: -10~+55°C, υγρασία 5%~90%, πίεση: 86~106Kpa |
| Τάξη ακρίβειας |
υγρό: ένδειξη ±0.5 |
| Μέτρηση αερίου ή ατμού: |
Διάγνωση ± 1.0,±1.5 |
| Ποσοστό μείωσης |
1:10;1:15 |
| Συντελεστής απώλειας πίεσης |
Cd<2.6 |
| Σημείο εξόδου |
4-20mA ή παλμός |
| Ηλεκτρική τροφοδοσία |
αισθητήρας: +12VDC, +24VDC
Δοκιμαστικό σήμα:
Εμφάνιση επί τόπου: μπαταρία 3,2V
|
| Γραμμές μετάδοσης σήματος |
STVPV3×0.3 ((τρία καλώδια), 2×0.3 ((δύο καλώδια) |
| Εγκατάσταση |
Ενσωματωμένη φλάνσα σφίξιμου ή σύνδεση φλάνσας |
| Απόσταση μετάδοσης |
≤ 500m |
| Διασύνδεση γραμμής σήματος |
Αρσενικό νήμα M20 × 1.5 |
| Επίπεδα έκρηξης |
Απαλλαγή |
| Τάξη προστασίας |
IP65 |
| Επιτρέψτε επιτάχυνση δονήσεων |
1.0g |
Επιλογή μοντέλου
| ΚΑΠ |
|
|
|
|
|
|
|
|
|
|
Παράμετροι |
| Ονομαστική διάμετρος |
DNXX |
|
|
|
|
|
|
|
|
|
DN15~DN1800 (mm) |
| Δομή |
F |
|
|
|
|
|
|
|
|
Τύπος τηλεχειριστή με προβολή |
| Y |
|
|
|
|
|
|
|
|
Τύπος συμπαγής με οθόνη |
| Ακριβότητα |
Α |
|
|
|
|
|
|
|
Τύπος σωλήνα: κατηγορία 1.0 |
| Β |
|
|
|
|
|
|
|
Τύπος εισαγωγής: κλάση 2.5 |
| Ονομαστική πίεση |
16 |
|
|
|
|
|
|
1.6Mpa |
| Δελτίο ΕΚ |
|
|
|
|
|
|
Προσαρμογή |
| Μέγιστη θερμοκρασία μέσου |
Μ |
|
|
|
|
|
< 250°C |
| H |
|
|
|
|
|
> 250°C |
| Άλλες λειτουργίες |
Π |
|
|
|
|
Με αντιστάθμιση πίεσης |
| Τ |
|
|
|
|
Με αντιστάθμιση θερμοκρασίας |
| ΠΕ |
|
|
|
|
Με αντιστάθμιση πίεσης και θερμοκρασίας |
| Δύναμη |
1 |
|
|
|
12 ~ 28VDC |
| 2 |
|
|
|
85~265VAC (Απομακρυσμένη οθόνη) |
| 3 |
|
|
|
3.6V μπαταρία λιθίου (στο χώρο) |
| Αποδόσεις |
Α |
|
|
4-20mA |
| Μ |
|
|
Παλμός τάσης |
| H |
|
|
HART |
| R1 |
|
|
RS232 |
| R2 |
|
|
RS485 |
| Εγκατάσταση |
1 |
|
Φλάντζες |
| 2 |
|
Σφραγίδα συμπίεσης |
| 3 |
|
Εισαγωγή |
| 4 |
|
Δήμος |
| 5 |
|
Σφίξιμο |
| Ασφαλής από έκρηξη |
Α |
Χωρίς απόδειξη έκρηξης. |
| Β |
Εσωτερική ανθεκτικότητα σε έκρηξη |
| G |
Αντιφλεγμονή |
