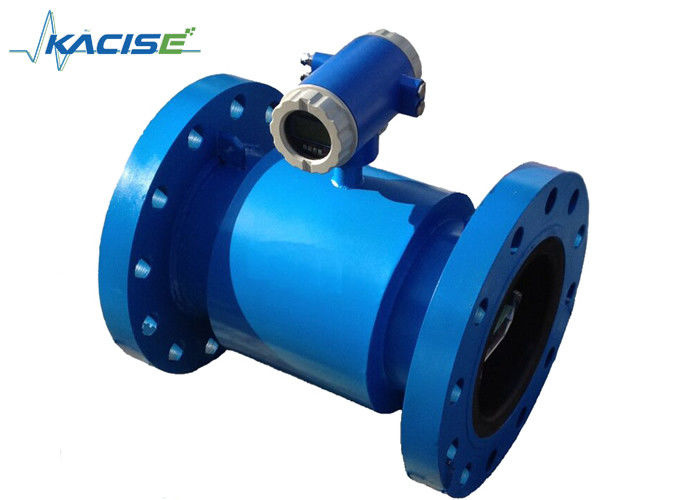

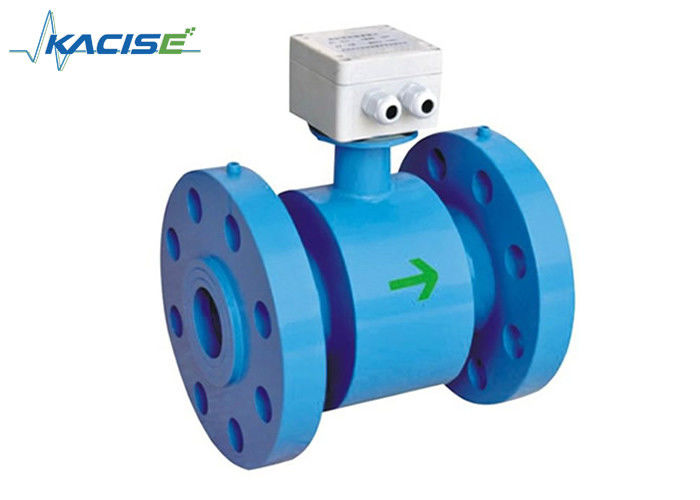

Ηλεκτρομαγνητικός μετρητής ροής
Εισαγωγή
Οι ηλεκτρομαγνητικοί μετρητές ροής της σειράς KEF προορίζονται για τη μέτρηση υγρών στις περισσότερες βιομηχανίες, συμπεριλαμβανομένων των ηλεκτρομαγνητικών μετρητών ροής που χρησιμοποιούνται ευρέως σε βιομηχανικούς τομείς όπως η χημική βιομηχανία,προστασία του περιβάλλοντος, μεταλλουργία, φαρμακευτική, κατασκευή χαρτιού, παροχή νερού και απομάκρυνση κλπ. Εκτός από τη μέτρηση της ροής γενικά αγωγού υγρού ηλεκτρομαγνητικό μέτρο ροής μπορεί να μετρήσει τη ροή υγρού-σκληρού μείγματος υγρού,υγρό υψηλής ιξώδους και αλάτιΤο ηλεκτρομαγνητικό μετρητή ροής μπορεί να πραγματοποιήσει τοπική ένδειξη και να παράγει σήμα ηλεκτρικού ρεύματος 4-20mA το οποίο μπορεί να χρησιμοποιηθεί για εγγραφή, ρύθμιση και έλεγχο.Υπάρχουν δύο βασικά στοιχεία του ηλεκτρομαγνητικού μετρητή ροής1) Ο ανιχνευτής, ο οποίος περιλαμβάνει τον σωλήνα ροής, το στρώμα απομόνωσης και τα ηλεκτρόδια μέτρησης, και 2) ο μετατροπέας, ο οποίος είναι η ηλεκτρονική συσκευή που είναι υπεύθυνη για την επεξεργασία του σήματος, τον υπολογισμό ροής,σήματα προβολής και εξόδουΤα υλικά κατασκευής των υγροποιημένων τμημάτων (φώτιση και ηλεκτρόδια) πρέπει να είναι κατάλληλα για τις προδιαγραφές του προβλεπόμενου τύπου λειτουργίας.Αναθεωρήσεις των συμβατότητων που συνάδουν με την αποστολή κάθε μετρητή.
Χαρακτηριστικά
1. LCD οθόνη πίσω φωτισμού με υψηλή σαφήνεια. (Επιλογή: οθόνη LED πίσω φωτισμού)
2Χωρίς υποκλοπές υγρών, χωρίς απώλεια πίεσης και φραγμό υγρών.
3Χωρίς μηχανική αδράνεια, γρήγορη ανταπόκριση και καλή σταθερότητα, εφαρμογή σε αυτόματη εξέταση, ρύθμιση και έλεγχο.
4Η ακρίβεια της μέτρησης δεν επηρεάζεται από φυσικές παραμέτρους όπως το ύφος, η θερμοκρασία, η ιξώδεςτητα, η πυκνότητα και η πίεση.
6. Προμηθεύονται πολλά είδη μετρητών ροής, όπως ο τύπος σε γραμμή και ο τύπος εισαγωγής, κλπ.
Υιοθετήστε μνήμη EEPROM για τη μέτρηση δεδομένων λειτουργίας, ασφαλή και αξιόπιστη προστασία της μνήμης.
7. Ενσωματωμένοι μετρητές ροής και απομακρυσμένοι μετρητές ροής.
8Απλές δομές, σταθερές, χωρίς κινητά μέρη και μακρά διάρκεια ζωής.
Παράμετροι
| Άρθρα |
Περιγραφή |
| Κατάλληλη διάμετρος |
DN25~DN2600 (κάτω από DN25 μη τυποποιημένο) |
| Κατάλληλο υγρό |
Υγρά με αναλογία αγωγιμότητας άνω των 5 μs/cm |
| Πεδίο μέτρησης |
0.5~10m/s (εκτασιμότητα έως 15m/s) |
| Ανώτατο όριο διάστασης |
0.5~10m/s. 1~5m/s συνιστάται |
| Ακριβότητα |
00,3% (επιλογή), 0,5%, 1,0% του F.S.. |
| Επαναληψιμότητα |
Κάτω από 0,25% |
| Εμφάνιση μετατροπέα |
Εμφάνιση: Ταχύτητα ροής (4 ψηφία), Συνολισμός (9 ψηφία), Ταχύτητα, Κατάσταση συναγερμού
με οθόνη LCD (επιλογή LED)
|
| Μονάδα κλίμακας: επιλογή L/h, L/m, L/s, m3/h, m3/m, m3/s |
| Κατεύθυνση ροής: επιλέξιμη από το πρόγραμμα |
| 3 ψηφία κάτω από τα δεκαδικά σημεία. |
| Κ-παράγοντας: 5 ψηφία. |
| Καταγράφει δεδομένα για 2-3 χρόνια. |
| Γλώσσα προγραμματισμού: Αγγλικά, Κορεατικά (κατά αίτηση) |
| Εγκατάσταση: Τύπος ενσωματωμένου· Τύπος απομακρυσμένου |
| Δύναμη |
Διορθωτικό μέτρο: |
| Σήματα εξόδου |
4~20m ADC, φορτίο ≤ 750 ohm,
0 ~ 3kHz, 5V με πηγή και μεταβλητό πλάτος.
Υψηλή τελική και αποτελεσματική έξοδος συχνότητας
Η τάση εξόδου: 0-5 V DC
|
| Σύνδεση αγωγού |
M20 * 1,5 νήματα |
| Διασύνδεση επικοινωνίας |
RS-232; RS-485; HART |
| Πίεση λειτουργίας |
1.0MPa, 1.6MPa, 4.0MPa, 16MPa (Ειδικό) |
| Θέρμανση υγρού |
-20°C~80°C, 80°C~130°C, 130°C~180°C Ανάλογα με το υλικό επένδυσης |
| Θερμοκρασία περιβάλλοντος |
Αισθητήρας -40°C ~ 80°C. μετατροπέας -15°C ~ 50°C |
| Η υγρασία του περιβάλλοντος |
≤ 85% RH (σε 20C) |
| Μέγεθος πρίζας καλωδίου |
M20×1.5 |
| Ηλεκτρική τροφοδοσία |
220VAC±10%, 50-60Hz±1Hz, 24VDC±10%, ισχύς μπαταρίας (3-5 χρόνια) |
| Κατανάλωση ενέργειας |
≤ 8W |
| Αξιολογήσεις προστασίας |
Τύπος ολοκληρωμένου συστήματος: IP65. Τύπος τηλεχειριστή: αισθητήρας IP68, μετατροπέας IP65. |
| Υλικά |
Ηλεκτρόδιο |
316L (ατσάλι ατσάλινο), Hastelloy C, Hastelloy B,
Τιτάνιο, ταντάλιο κλπ.
|
| |
Εφοδιασμός |
PTFE, μαλακό καουτσούκ, σκληρό καουτσούκ, F46, FS, PUR. |
| |
Μετρητικός σωλήνας |
SUS 304 |
| |
Φλάντζες |
Κλέψιμο άνθρακα |
| |
Δαχτυλίδι γης |
316L (ατσάλι από ανοξείδωτο χάλυβα), HC, Ti, Ta, Cu |
| Σύνδεση φλάντζας |
Εθνικό Πρότυπο GB9119-88 (DIN2051, BS4504), JIS, ANSI.
Τρι-σφραγίδες για υγειονομικές εφαρμογές
Τύπος εισαγωγής.
|
| Προστασία EX-proof |
BT1 διαμεσολάβηση |
| Έλεγχος ποιότητας |
ISO9001-2008, CE |
Επιλογή μοντέλου
Εφαρμογή
