Βιομηχανικός μετρητής ροής τουρμπίνων με προστασία IP65/IP68, από ανοξείδωτο χάλυβα/SS316L/316 υλικό και ακρίβεια 0,5%

μετρητής ροής του νερού στροβίλων

explosionproof μετρητής ροής

Τόπος καταγωγής:

Κίνα

Μάρκα:

Kacise

Πιστοποίηση:

CE / ISO / Explosion-proof

Αριθμό μοντέλου:

KTF

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Βιομηχανικός μετρητής ροής τουρμπίνων με προστασία IP65/IP68, από ανοξείδωτο χάλυβα/SS316L/316 υλικό και ακρίβεια 0,5%

Λεπτομέρειες για το προϊόν

DN (χιλ.):

DN4~DN300

Πίεση:

1.6 MPA, 2.5Mpa, 4.0Mpa, 6.3Mpa, ειδικό

Μέσον:

Μη διαβρωτικό υγρό χαμηλής ταχύτητας χωρίς προσμείξεις

Ανακοίνωση:

Rs-485 το /MODBUS

Ακρίβεια:

00,5% / 1,0%

Παραγωγή:

Σφυγμός, 4-20mA αναλογική παραγωγή, RS485, αρσενικό ελάφι

Υλικό:

Ανοξείδωτο Steel/SS316L το /316

Τροφοδοτικό:

12-24VDC μπαταρία λίθιου του /3.6V

Κατηγορία Προστασίας:

IP65 ή IP68

Εκ των υστέρων:

ExmdΙΙBT4

Επισημαίνω:

μετρητής ροής του νερού στροβίλων

explosionproof μετρητής ροής

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Τιμή

διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

χαρτοκιβώτιο/ξύλινο κιβώτιο

Χρόνος παράδοσης

5~8 εργάσιμες ημέρες

Όροι πληρωμής

L/C, D/A, T/T, Western Union, MoneyGram

Δυνατότητα προσφοράς

1000pcs

Συγγενικά προϊόντα

Υψηλής ακρίβειας υπερήχων μετρητή ροής αερίου CO2 με RS485 διεπαφή και DC8~36V τροφοδοσία

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας αναλογικός μετρητής ροής τουρμπίνων με παλμό υψηλής ακρίβειας Υγιεινός τύπος για ελαιόλαδο και φοινικέλαιο

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας μετρητής ροής βιοαερίου με προστασία IP68 1,0% με έξοδο 4-20mA για τη μέτρηση υγροποιημένου φυσικού αερίου και αερίου

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας ±0,2% ακρίβεια μετρητής ροής τουρμπίνας με επικοινωνία από ανοξείδωτο χάλυβα 316 και RS485

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

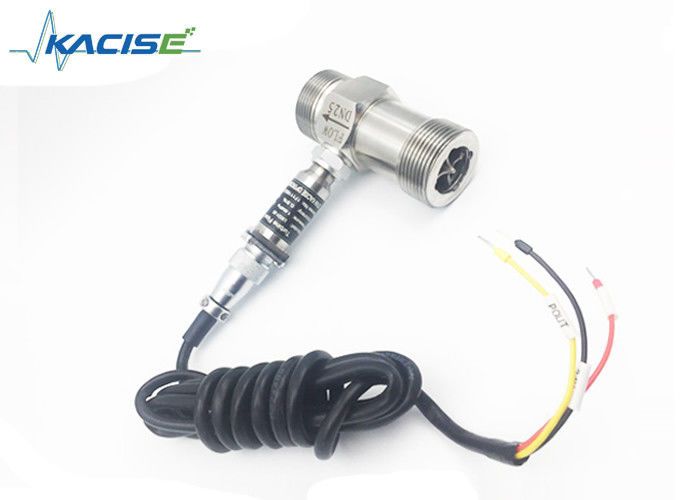

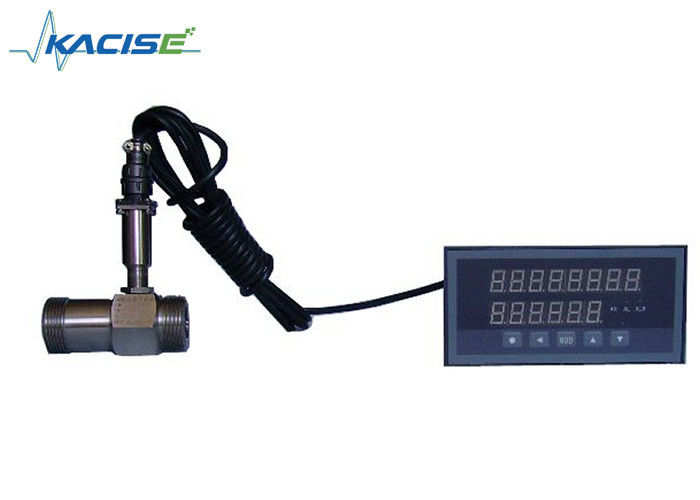

Μετρητής ροής στροβίλου αναλογικής εξόδου απομακρυσμένου τύπου παλμικός μετρητής ροής σωληνίσκου

Περιγραφή

Μετρητής ροής στροβίλου ένας μετρητής ροής που εφαρμόζεται ευρέως σε βιομηχανίες φαρμακευτικών, τροφίμων, ποτών για μέτρηση, παρτίδα, έλεγχο, πλήρωση κ.λπ. Η δομή του ροόμετρου είναι ειδικά σχεδιασμένη και εγκεκριμένη σε μεγάλο βαθμό ακρίβεια και επαναληψιμότητα του ροόμετρου. Προϊόν επίσης με εύκολη σύνδεση συντήρησης, το οποίο είναι κατάλληλο για φαρμακοβιομηχανίες και βιομηχανίες ποτών.

Χαρακτηριστικά

Υψηλή ακρίβεια, γενικά έως ±1%R, ±0,5%R, υψηλή ακρίβεια έως 0,2%R
Η καλή επαναληψιμότητα, η βραχυπρόθεσμη επαναληψιμότητα έως 0,05% ~ 0,2%, στον διακανονισμό συναλλαγών είναι η προτιμώμενη επιλογή ροόμετρου.
Έξοδος σήματος παλμικής συχνότητας, κατάλληλο για αθροιστή και σύνδεση με υπολογιστή. χωρίς μηδενική μετατόπιση και αντοχή σε ισχυρές παρεμβολές
Μπορεί να ληφθεί σήμα υψηλής συχνότητας (3~4KHz), η ανάλυση του σήματος είναι ισχυρή.
Μεγάλη εμβέλεια, μεσαία και μεγάλη διάμετρος έως 1:20, μικρού διαμετρήματος 1:10.
Συμπαγής δομή και βολική συντήρηση

Προδιαγραφές

Παράμετρος		Αξία	Μονάδα
Διάμετρος	Νήμα	4, 6, 10, 15, 20, 25, 32, 40	mm
Διάμετρος	Φλάντζα (Σφιγκτήρας)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200	mm
Ακρίβεια		±1, ±0,5, ±0,2 (προσαρμοσμένο)	%R
Αναλογία εμβέλειας		1:10, 1:15, 1:20
Υλικό αισθητήρα		304, 316(L) από ανοξείδωτο χάλυβα κ.λπ.
Εργαζόμενος περιβάλλο	Μέτρια θερμοκρασία.	-20~120	°C
	Θερμοκρασία περιβάλλοντος	-10~55	°C
	Σχετική υγρασία	5%~90%
	Ατμοσφαιρική πίεση	86~106	KPa
Έξοδος σήματος		Αισθητήρας: σήμα συχνότητας παλμού, χαμηλή ηλεκτρική στάθμη≤0,8V, υψηλή στάθμη≥8V Πομπός: δύο καλωδίων, σήμα ρεύματος συνεχούς ρεύματος 4-20 mA
Διασύνδεση επικοινωνίας		RS485
Τροφοδοτικό		Αισθητήρας: +12V DC, +24V DC (προαιρετικό) Πομπός: +24V DC Τύπος τοπικής ένδειξης: ενσωματωμένη κυψέλη λιθίου 3V ή εξωτερική +24VDC
Καλώδιο μετάδοσης σήματος		STVPV3×0,3 (3 καλώδια), 2×0,3 (2 καλώδια)
Απόσταση μετάδοσης		Όχι περισσότερα από 1000	m
Διεπαφή γραμμής σήματος		Βασικός τύπος: Βύσμα Hausman ή καλώδιο 3 πυρήνων. Αντιεκρηκτικός τύπος: M20 × 1,5 (F)
Αντιεκρηκτικό βαθμό		Βασικός τύπος: μη εκρηκτική προστασία. Τύπος αντιεκρηκτικού: ExdIIBT6
Επίπεδο προστασίας		IP65

Εύρος Εργασίας & Πίεση Εργασίας

Διάμετρος (mm)	Τυπικό εύρος (μ³/h)	Εκτεταμένο εύρος (μ³/h)	Κανονική σύνδεση & Εκτίμηση πίεσης (MPa)	Ειδική βαθμολογία πίεσης (MPa) (Σύνδεση με φλάντζα)
DN4	0,04~0,25	0,04~0,4	Σύνδεση νήματος/6.3	10, 16, 25
DN6	0,1~0,6	0,06~0,6	Σύνδεση νήματος/6.3	10, 16, 25
DN10	0,2~1,2	0,15~1,5	Σύνδεση νήματος/6.3	10, 16, 25
DN15	0,6~6	0,4~8	Σύνδεση νήματος/6.3	4,0, 6,3, 10, 16, 25
DN15	0,6~6	0,4~8	Σύνδεση φλάντζας/2.5	4,0, 6,3, 10, 16, 25
DN20	0,8~8	0,45~9	Σύνδεση νήματος/6.3	4,0, 6,3, 10, 16, 25
DN20	0,8~8	0,45~9	Σύνδεση φλάντζας/2.5	4,0, 6,3, 10, 16, 25
DN25	1~10	0,5~10	Σύνδεση νήματος/6.3	4,0, 6,3, 10, 16, 25
DN25	1~10	0,5~10	Σύνδεση φλάντζας/2.5	4,0, 6,3, 10, 16, 25
DN32	1,5~15	0,8~15	Σύνδεση νήματος/6.3	4,0, 6,3, 10, 16, 25
DN32	1,5~15	0,8~15	Σύνδεση φλάντζας/2.5	4,0, 6,3, 10, 16, 25
DN40	2~20	1~20	Σύνδεση νήματος/6.3	4,0, 6,3, 10, 16, 25
DN40	2~20	1~20	Σύνδεση φλάντζας/2.5	4,0, 6,3, 10, 16, 25
DN50	4~40	2~40	Σύνδεση φλάντζας/2.5	4,0, 6,3, 10, 16, 25
DN65	7~70	4~70	Σύνδεση φλάντζας/2.5	4,0, 6,3, 10, 16, 25
DN80	10~100	5~100	Σύνδεση φλάντζας/2.5	4,0, 6,3, 10, 16, 25
DN100	20~200	10~200	Σύνδεση φλάντζας/2.5	4,0, 6,3, 10, 16, 25
DN125	25~250	13~250	Σύνδεση φλάντζας/1.6	2,5, 4,0, 6,3, 10, 16
DN150	30~300	15~300	Σύνδεση φλάντζας/1.6	2,5, 4,0, 6,3, 10, 16
DN200	80~800	40~800	Σύνδεση φλάντζας/1.6	2,5, 4,0, 6,3, 10, 16

Διάσταση

Διάγραμμα 1 (DN4~DN10):Αισθητήρας ροής στροβίλου τύπου σύνδεσης με σπείρωμα (συμπεριλαμβανομένου ευθύγραμμου τμήματος σωλήνα).

Διάγραμμα 2 (DN15~DN40):Σχέδιο μεγέθους αισθητήρα ροής συνδεδεμένο με σπείρωμα.

Διάγραμμα 3 (DN4~DN10):Σχέδιο αισθητήρα ροής στροβίλου συνδεδεμένου με φλάντζα.

Μέθοδος εγκατάστασης αισθητήρα σύμφωνα με διαφορετικές προδιαγραφές, Υιοθετήστε σύνδεση σπειρώματος ή φλάντζας, η μέθοδος εγκατάστασης φαίνεται στο διάγραμμα 1, 2, 3

Διαστάσεις εγκατάστασης

Διάμετρος (mm)	L(mm)	σολ	K(mm)	D(mm)	n (τρύπα)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Πληροφορίες παραγγελίας

Μοντέλο								Παρατηρήσεις
KTF
DN	4							4 χλστ
	6							6 χλστ
	10							10 χλστ
	15							15 χλστ
	20							20 χλστ
	25							25 χλστ
	32							32 χλστ
	40							40 χλστ
	50							50 χλστ
	65							65 χλστ
	80							80 χλστ
	100							100 χλστ
	125							125 χλστ
	150							150 χλστ
	200							200 χλστ
Τύπος		Ν						Τύπος αισθητήρα: Ισχύς +12V ή 24V, παλμικό σήμα συστήματος 3 καλωδίων εξόδου
		ΕΝΑ							Τύπος πομπού: Ισχύς +24V, έξοδος 2 καλωδίων 4-20 mA
		σι							Έξυπνος τύπος: κυψέλη λιθίου, τοπική ένδειξη, χωρίς έξοδο σήματος
		ντο							Έξυπνος τύπος: Ισχύς +24V, τοπική ένδειξη, 2 καλώδια 4-20mA/έξοδος παλμού
		Γ1							Έξυπνος τύπος: Ισχύς +24V, τοπική ένδειξη, επικοινωνία RS485
									πρωτόκολλο
		Γ2							Έξυπνος τύπος: Ισχύς +24V, τοπική ένδειξη, πρωτόκολλο HART
Ακρίβεια			05					0,5
			10						1.0
			02						0.2 (Ειδική παραγγελία, μεγάλος χρόνος παράδοσης)
Σειρά				W				Εκτεταμένο εύρος μέτρησης
Σειρά				μικρό				Τυπικό εύρος μέτρησης
Υλικό σώματος					μικρό			304 SS
Υλικό σώματος					μεγάλο			316 (L) SS
Απόδειξη έκρηξης						Ν		Μη αντιεκρηκτικό
Απόδειξη έκρηξης						μι		Αντιεκρηκτικό, ExdIIBT6
Εκτίμηση πίεσης							Ν	Κανονικός
Εκτίμηση πίεσης							H (x)	Υψηλή πίεση
