Αντιβροχιογενείς κεραμικοί πυρήνες Μεταγωγείς πίεσης ακριβείας
Ειδικότητα
- Πολλαπλές περιοχές πίεσης προαιρετικές, διαθέσιμη μικρή περιοχή μέτρησης
- 0/4-20mA, 0/1-5V,0-10V έξοδος προαιρετική
- Επεξεργαστική μέθοδος εγκατάστασης με βυθό και νήμα
- Άρθρο 2
- Δύναμη εξόδου τάσης AC,DC
- Δύο-σύστημα καλωδίων μη-πολικότητα καλωδίου μολύβδου
Εφαρμογή
- Εναφλεγόμενα μεσαίας κατηγορίας
- Τοποθεσία ασφαλή από εκρήξεις
- Μέτρηση επιπέδου υγρού με έντονη διαβρωτική δράση
- Μέτρηση του επιπέδου των πολύτιμων υγρών
- Μέσο διάβρωσης
- Χημικό πείραμα
- Ένα πεδίο υψηλής θερμοκρασίας
Οδηγίες
GXPS440 Αντιβροχείς κεραμικοί πυρήνες μεταδιδαστές πίεσης ακριβείας είναι υψηλής αξιοπιστίας, υψηλής σταθερότητας, υψηλής ακρίβειας κεραμικών πυρήνων για τα ευαίσθητα στοιχεία του πομπού επιπέδου.
Χρησιμοποιείται ευρέως σε μικρής κλίμακας μέτρηση επιπέδου, όπως νερό, πετρέλαιο, φυσικό αέριο, υγροποιημένο αέριο πετρελαίου και άλλα διαβρωτικά υγρά και αέρια.

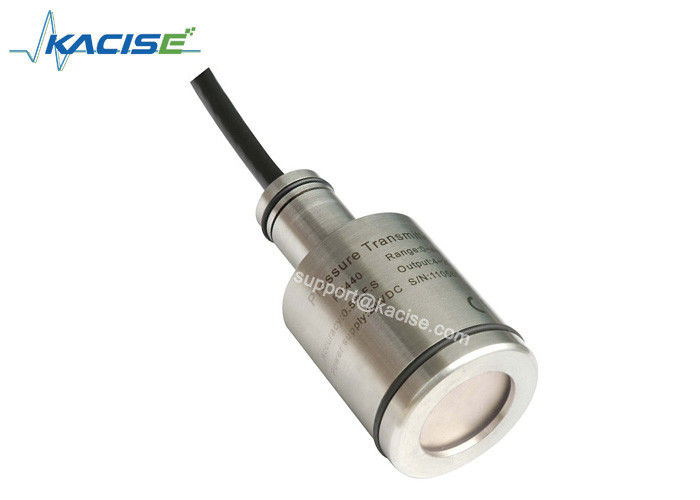

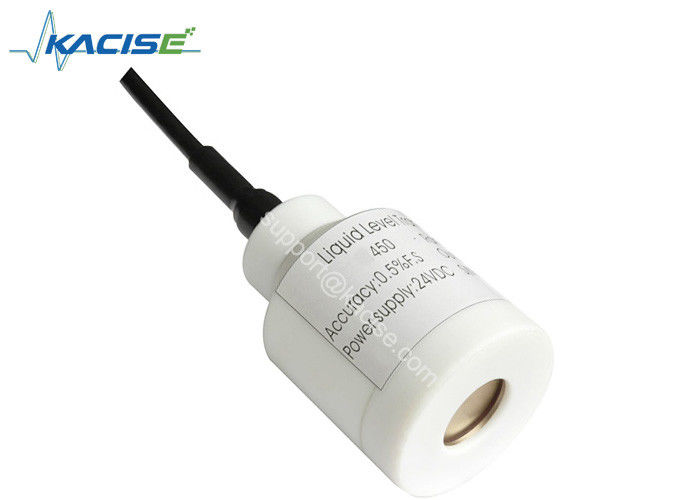

Το GXPS440 είναι το 316L SS κέλυφος συν το κεραμικό πυρήνα του πυρήνα του πυκνωτή, το GXPS450 χρησιμοποιεί ένα κράμα τιτανίου + κέλυφος PTFE, κεραμικοί πυρήνες χρησιμοποιούνται διεθνώς αναγνωρισμένες μάρκες,Προγραμματιζόμενο κύκλωμα μετατροπής πομπού, και μπορεί να διευκολύνει την βαθμονόμησή του σε μηδενική και πλήρη κλίμακα και την ελαφρά μετατόπιση.
Σύμφωνα με διαφορετική χρήση του χώρου μπορούμε να ρυθμίσουμε την αντοχή στην φθορά, την αντοχή στο λάδι, την αντοχή σε οξέα και αλκαλία, υψηλής αντοχής ειδικό καλώδιο αέρα.
Προλαμβάνετε την έκρηξη είναι εγγενώς ασφαλής, απομόνωση ανθεκτική στην έκρηξη, ανθεκτική στην έκρηξη, πιστοποίηση CE.
Δύο καλώδια συστήματος κυκλοφοριακής έξοδος μολύβδου μη πολικό· τρεις καλώδια έξοδος τάσης για εναλλακτικό και συνεχές ρεύμα
Ορισμός ηλεκτρονικής διεπαφής και σημάτων
| Σημείο εξόδου |
| Δύο καλώδια |
4 ~ 20mA |
| Τρία καλώδια |
4 ~ 20mA, 0 ~ 20mA |
0/1 ~ 5V, 0 ~ 10V ((DC)
|
| Ηλεκτρική σύνδεση |
| Καλώδιο |
Δύο σύρμα σύστημα |
Σύστημα τριών καλωδίων |
| Κόκκινο |
Δύναμη |
Δύναμη |
| Μπλε/πράσινο |
Απαλλαγή |
εξόδου |
| Μαύρο |
εξόδου |
Ηλιακή υποδομή |
| Κίτρινο |
αγωγός προστασίας |
αγωγός προστασίας |
Παράμετρος
| Ειδικότητα. |
Αριθμητική τιμή |
| Πεδίο πίεσης |
0~0,5......50mH2Ο |
| Πίεση υπερφόρτωσης |
1.5 φορές την ονομαστική αξία |
| Δευτερογενής συγκράτηση |
3 φορές ονομαστική αξία |
| Ακριβότητα |
±0,25%F.S, ±0,5%F.S, ±1,0%F.S μπορεί να επιλεγεί |
| Σταθερότητα |
Τυπικό εύρος:±0,25% F.S, μέγιστη τιμή:±0,5% F.S. |
| Θερμοκρασία λειτουργίας |
-20°C~80°C (ή -20°C~120°C) |
| Θέρμανση αντιστάθμισης |
-10°C~70°C (ψηφιακή αντιστάθμιση όλων των θερμοκρασιών) |
| Μέση συμβατότητα |
Όλο καυστικό μέσο συμβατό με κεραμική και PTFE |
| Ηλεκτρική απόδοση |
2η γραμμή |
3 γραμμή |
| Σημείο εξόδου |
4 ~ 20mA |
0/1 ~ 5V |
0~10V |
0 ~ 20mA |
| Ηλεκτρική τροφοδοσία |
24VDC ονομαστική 10~30Vdc |
24VDC ονομαστική 6~24Vdc |
24VDC ονομαστική 11~30Vdc |
24VDC ονομαστική 11~30Vdc |
| Αντίσταση φορτίου |
(U-10)/0.02 (Ω) |
> 100k Ω |
| Απομόνωση |
> 100M Ω @ 50V |
| Ηλεκτρική ισχύς |
500V@60 δευτερόλεπτα |
| δονήσεις/επιπτώσεις |
10g/5~2000Hz, άξονες X/Y/Z 20g sinus 11ms |
| Ηλεκτρική σύνδεση |
Σφραγίδα 6 βαθμού, προστασία IP68 |
| Χρόνος απόκρισης |
10 ms |
| Τύπος πίεσης |
μέτρο πίεσης |
| Πιστοποιητικό |
εγγενώς ασφαλές, αποτρέπουν την έκρηξη, απομόνωση, πιστοποιητικό ασφαλείας από έκρηξη, CE |
| Ηλεκτρομαγνητική συμβατικότητα |
ηλεκτρομαγνητική ακτινοβολία: EN50081-1/-2· ηλεκτρομαγνητική ευαισθησία: EN50082-2 |
| Προστάτεψε τον κεραυνό. |
Ανεμοδιαγωγική πίεση 8000V, πίεση καλωδίων 4000V |
Πληροφορίες παραγγελίας
ΓΧ-Τύπος-Περιφέρεια-Εξοπλισμός-Ακρίβεια-Δύναμη-Μεγάλο καλώδιο-Πακέτο
- Τύπος: PS440= πυρήνας κεραμικού πυρήνα με αντισταθμιστική πίεση, PS450= πυρήνας κεραμικού πυρήνα με πιεζοηλεκτρική χωρητικότητα, RSV=Reserved
- Πεδίο: 0,5m......50m= το ανώτατο όριο του εύρους
- Αποδόσεις:: A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc.
- Ακριβότητα:00,25=±0,25% F.S., 0,5=±0,5% F.S., 1,0=±1,0% F.S.
- ΔύναμηΔικαιούται να χρησιμοποιείται μόνο για την παραγωγή ηλεκτρικής ενέργειας από ηλεκτρικό ρεύμα.
- μήκος καλωδίου: XXm=XX μέτρο 1-150m
- Πακέτο:1 κομμάτι ανά συσκευασία με Bb, Foam
π.χ.GXPS450-2.5m-A-0.5-DC24-5m-φούσκα
PS450 με κεραμικό πυρήνα Piezoelectric χωρητικότητας, το εύρος δοκιμής είναι 0-2.5mH2O, 24Vdc παροχή ενέργειας 4-20mA έξοδος, με καλώδιο 5m, φούσκα συσκευασμένη.
