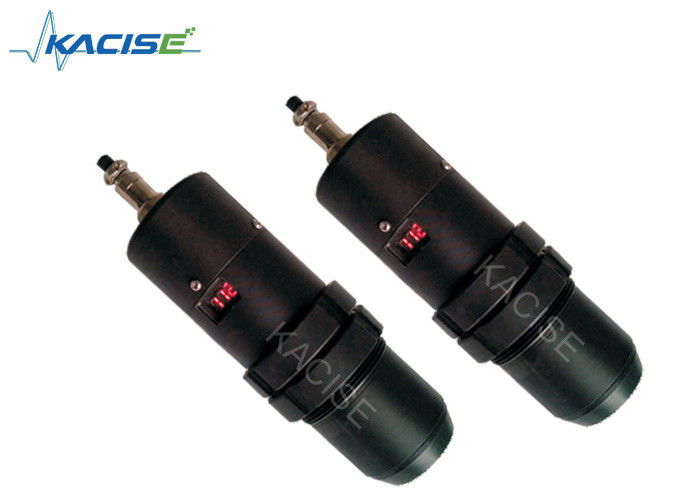

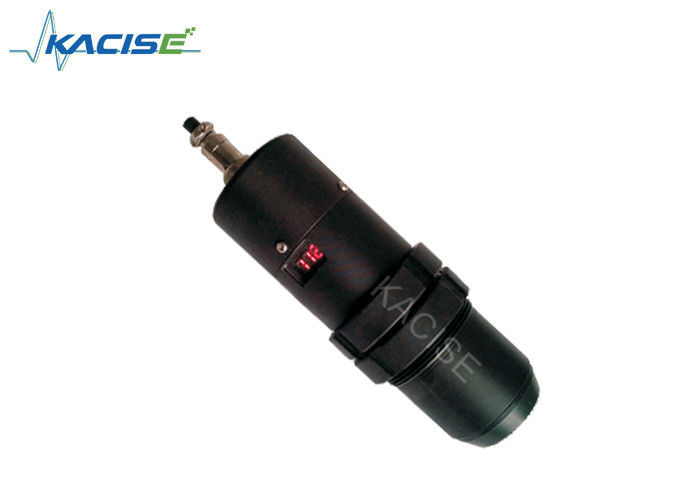

Ψηφιακή επίδειξη σωλήνων που μετρά τον υπερηχητικό μετρητή ροής PNP/την παραγωγή διακοπτών NPN
Εισαγωγή
Ο υπερηχητικός αισθητήρας χρησιμοποιεί τα υγιή κύματα για να κάνει την μη-επαφή και την ένδυση-ελεύθερη ανίχνευση στα θέματα στόχων. Μπορεί να χρησιμοποιηθεί για να ανιχνεύσει είτε τα διαφανή είτε χρωματισμένα αντικείμενα, τα αντικείμενα μετάλλων είτε τα μη μεταλλικά αντικείμενα, καθώς επίσης και το στερεό,
υγρή ή κονιοποιημένη ουσία. Οι περιβαλλοντικές συνθήκες όπως ο περιβαλλοντική καπνός, η σκόνη, το περιβάλλον ή η βροχή πρέπει πολύ μικρός να έχουν επιπτώσεις στην απόδοση ανίχνευσης των υπερηχητικών αισθητήρων.
Υπερηχητική κυμαινόμενη αρχή
Η διαβίβαση του υπερηχητικού μετατροπέα εκπέμπει τους υπερηχητικούς σφυγμούς που διαδίδονται στα μετρημένα μέσα μέσω των μέσων επικοινωνίας, μέσω της αντανάκλασης και έπειτα της επιστροφής στο λαμβάνοντα μετατροπέα μέσω του ακουστικού
το μέσο, ο μετρημένος υπερηχητικός σφυγμός διαδίδει από τη συσκευή αποστολής σημάτων στο δέκτη στο ακουστικό μέσο χρόνου. Κατόπιν σύμφωνα με την ταχύτητα του ήχου στο ακουστικό μέσο, μπορεί να εξεταστεί από
μετατροπέας στην απόσταση επιφάνειας μέσων. Για να καθορίσει το υγρό επίπεδο. Επομένως, μπορούμε να υπολογίσουμε
απόσταση από τον έλεγχο στην απεικονίζοντας επιφάνεια Δ = Γ * τ/2 (διαιρεσμένος με 2 είναι επειδή τα υγιή κύματα από τη συσκευή αποστολής σημάτων στο δέκτη είναι πραγματικά ένας κύκλος, το Δ είναι η απόσταση, το Γ είναι η ταχύτητα του ήχου, το τ είναι ο χρόνος)
Χαρακτηριστικά γνωρίσματα προϊόντων
Υψηλή ανάλυση
Σύντομος χρόνος απόκρισης
Ψηφιακή επίδειξη σωλήνων που μετρά την απόσταση
Διάφορα ελατήρια διαθέσιμα: διακόπτης, ανάλογο, ή RS232/485
Ο κύριος τεχνικός δείκτης
| Σειρά |
0.1~0.5m, 0.15~1m, 0.3~3m, 0.4~5m, 0.5~6m |
| Ψήφισμα |
3mm ή 0,1% (που είναι μεγαλύτερα) |
| Χρόνος απόκρισης |
< 200ms="">
|
| Επίδειξη |
Οδηγήσεις |
| Γωνία εκπομπής |
20° |
| Αναλογική παραγωγή |
4~20mA/500Ω ΦΟΡΤΩΣΗ |
| Παραγωγή διακοπτών |
PNP/NPN (προαιρετικός) |
| RS 232/485 |
Πρωτόκολλο MODBUS ή προσαρμοσμένο πρωτόκολλο (προαιρετικό) |
| Παροχή ηλεκτρικού ρεύματος |
Τυποποιημένο 24VDC (±15%) |
| Περιβαλλοντική θερμοκρασία |
-20~+60℃ |
| Κατηγορία προστασίας |
IP65 (IP66 είναι προαιρετικό) |
| Εγκατάσταση |
M56*2 |
| Σημείωση: Μόνο μια παραγωγή μπορεί να είναι επέλεξε μεταξύ των τριών ειδών αποτελεσμάτων. |
Υπερηχητικές διαστάσεις εγκατάστασης αισθητήρων
Σημειώσεις εγκατάστασης
(1) η υπερηχητική επιφάνεια εκπομπής εγκαταστάσεων αισθητήρων πρέπει να είναι κάθετη στο αντικείμενο που εξετάζεται
(2) το σκοινί δύναμης και η παραγωγή δεν παίρνουν τις γραμμές σημάτων
