Άκαμπτο υλικό μετατροπέων πίεσης λειωμένων μετάλλων μίσχων υγειονομικό τοξικό μη για τον εξοπλισμό διαδικασίας τροφίμων

Στερεό στέλεχος Υγιεινός μετατροπέας πίεσης τήξης Μη τοξικό υλικό για εξοπλισμό επεξεργασίας τροφίμων

Περιγραφή

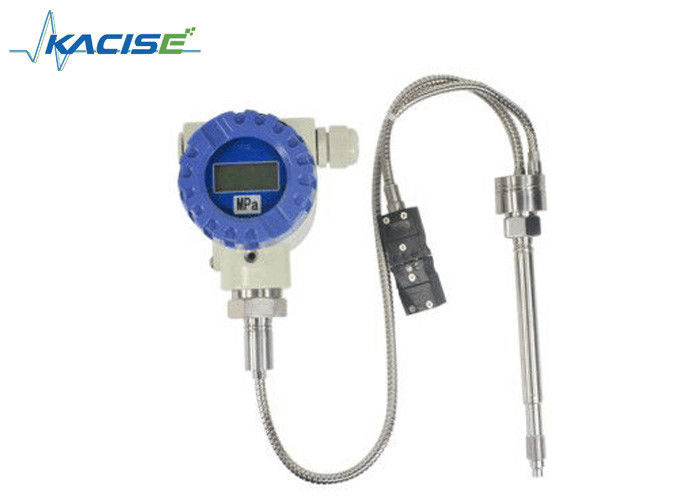

Η σειρά GX MPTD-5000 μετατροπέας πίεσης τήξης (στηριώδης στέλεχος και υγιεινή) μπορεί να μετρήσει την πίεση και τη θερμοκρασία σε ένα σημείο, η οποία μπορεί να χρησιμοποιηθεί ευρέως σε εξοπλισμό διαδικασίας ιατρικής και τροφίμων.Το μοντέλο 5000T είναι με θερμοσύνθεση. Το μηδέν και το εύρος μπορεί να ρυθμιστεί, με ενισχυμένο σήμα μπορεί να συνδεθεί με PLC. Έχει τα πλεονεκτήματα υψηλής ακρίβειας και αξιόπιστης, καλής ποιότητας, εσωτερικής βαθμονόμησης 80%.

Ειδικότητα

• Απλή εγκατάσταση
• Υψηλή ποιότητα
• Συναρμολόγηση από ανοξείδωτο χάλυβα
• 80% εσωτερική βαθμονόμηση
• Εξαιρετική σταθερότητα και επαναληπτικότητα
• Υιοθέτηση περιβαλλοντικών και μη τοξικών υλικών

Εφαρμογή

• Εξοπλισμός χημικών ινών
• Εξοπλισμός παραγωγής πλαστικών και καουτσούκ
• Εργαλεία επεξεργασίας φαρμάκων και τροφίμων κλπ.
• Άλλες μετρήσεις και έλεγχοι πίεσης

Προδιαγραφές

Διάσταση

MPTD-5000

MPTD-5000T

Οδηγός παραγγελίας

Προφυλάξεις εγκατάστασης

Εγκατάσταση
Το διάφραγμα του αισθητήρα είναι το πιο εύκολα κατεστραμμένο μέρος, παρακαλούμε μην αφήσετε το προστατευτικό καπάκι πριν από την εγκατάσταση,και στην εγκατάσταση πρέπει να δίνουν προσοχή στην προστασία του διαφράγματος του αισθητήραΗ επεξεργασία των τρυπών τοποθέτησης πρέπει να γίνεται σύμφωνα με τις τεχνικές απαιτήσεις του πίνακα μεγέθους τρυπών εγκατάστασης και μεγέθους,για να αποφευχθεί η εγκατάσταση της τρύπας δεν είναι πρότυπο προκάλεσε την γρατζουνιά το διάφραγμα του αισθητήρα και να επηρεάσει την κανονική εργασία του αισθητήρα.
Αποσυναρμολόγηση
Για να διασφαλιστεί ότι η εγκατάσταση της τρύπας δεν αφήνει πίσω του το μεταλλικό ξένο σώμα ή το πλαστικό, όλοι οι αισθητήρες πρέπει να αφαιρούνται από το μηχάνημα πριν από το καθαρισμό της εκτόξευσης,ο αισθητήρας μπορεί να αφαιρεθεί μόνο όταν το πολυμερές βρίσκεται σε κατάσταση καυτής τήξης, αφαιρέστε και αμέσως χρησιμοποιώντας ένα μαλακό πανί για να σκουπίσει το διάφραγμα του αισθητήρα ανιχνευτή.μπορεί να παρέχει την τρύπα εγκατάστασης του ειδικού εργαλείου καθαρισμού για τον καθαρισμό του υπολειμματικού υλικού στην τρύπα, προκειμένου να διευκολύνει την επόμενη εγκατάσταση.

Ξεκίνηση
Να εξασφαλίζεται επαρκής προθεσμία θέρμανσης και τήξης πριν από την έναρξη λειτουργίας του εξοπλισμού,για να διασφαλιστεί ότι όλα τα υλικά στο τμήμα μεμβράνης του αισθητήρα πριν από την εργασία των μηχανημάτων εκτόξευσης βρίσκονται σε κατάσταση τήξης.

Τοποθεσία
Ο ανιχνευτής μπορεί να αντέξει υψηλές θερμοκρασίες, αλλά η θερμοκρασία του κελύφους πρέπει να είναι κάτω από 80°C, επομένως κατά τη διαδικασία εγκατάστασης και χρήσης,ο χρήστης πρέπει να δίνει προσοχή στην εγκατάσταση του τμήματος του κελύφους αισθητήρα που είναι σταθερό σε περιβάλλον θερμοκρασίας δωματίουΗ απομόνωση του περιβλήματος και της περιοχής υψηλών θερμοκρασιών είναι ευεργετική για τη βελτίωση της ακρίβειας της μέτρησης και της διάρκειας ζωής του αισθητήρα.

Επιπτώσεις υπερφόρτωσης
Κατά τη διαδικασία ελέγχου της πραγματικής πίεσης, κατά προτίμηση εντός της ονομαστικής πίεσης, αν και ο αισθητήρας έχει μια ορισμένη ικανότητα υπερφόρτωσης,αλλά η μακροχρόνια υπερφόρτωση θα επηρεάσει την ακρίβεια της μέτρησης του αισθητήρα και τη διάρκεια ζωής.

Ηλεκτρική σύνδεση
Στην ηλεκτρική σύνδεση, το καλώδιο σύνδεσης της έκδοσης σήματος του πομπού πρέπει να συνδέεται ξεχωριστά μέσω της τρύπας καλωδίωσης για να αποφεύγεται η παρεμβολή της σκηνής.

Δικαίωμα και λάθος του μεγέθους του οπίσθους τοποθέτησης σχηματικό διάγραμμα
Τρύπα στερέωσης

Επικάλυψη σε επίπεδο
	Δ1	M18 × 15	M22 × 15	G3/8 ̇	G3/4 ̇
	D2	Φ10.2	Φ16.1	Φ10.2	Φ18.3
	Δ3	Φ15.5	Φ20.1	Φ14.5	Φ24.2
	Μ	Φ19	Φ23	Φ17	Φ28
	Α	11	11	9	11
	Β	13	13	10	14
	Γ	40	25	25	40
45° Κλίση σφραγισμένη
	Δ1	Μ12×1.5	M14×1.5	1/2-20UNF	M18x1.5
	D2	Φ8.1	Φ8.1	Φ8.1	Φ10.2
	Δ3	Φ10.8	Φ12.5	Φ11	Φ15.5
	D4	Φ13	Φ15	Φ14	Φ19
	Α	6	6	6	6
	Β	9	9	9	11
	Γ	16	16	16	20

Σχεδιακό διάγραμμα ηλεκτρικής σύνδεσης
