Τόπος καταγωγής: | Κίνα |
Μάρκα: | KACISE |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | KXTUF |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο/ξύλινη περίπτωση, ή αιτήματα πελατών |
Χρόνος παράδοσης: | 5-8 Εργάσιμες Ημέρες |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Δυνατότητα προσφοράς: | 10000pcs/month |
Ακρίβεια: | ±1, ±0.5, ±0.2 (που προσαρμόζεται) | Αναλογία σειράς: | 1:10, 1:15, 1:20 |
---|---|---|---|
Διεπαφή Comm: | RS485 | Καλώδιο μετάδοσης σημάτων: | STVPV3×0.3 (καλώδιο 3), 2×0.3 (καλώδιο 2) |
Απόσταση μετάδοσης: | Όχι περισσότεροι από 1000 | Επίπεδο προστασίας: | IP65 |
υλικό αισθητήρων: | 304, (L) ανοξείδωτο 316 κ.λπ. | ||
Υψηλό φως: | μετρητής ροής του νερού στροβίλων,μετρητής ροής καυσίμων diesel |

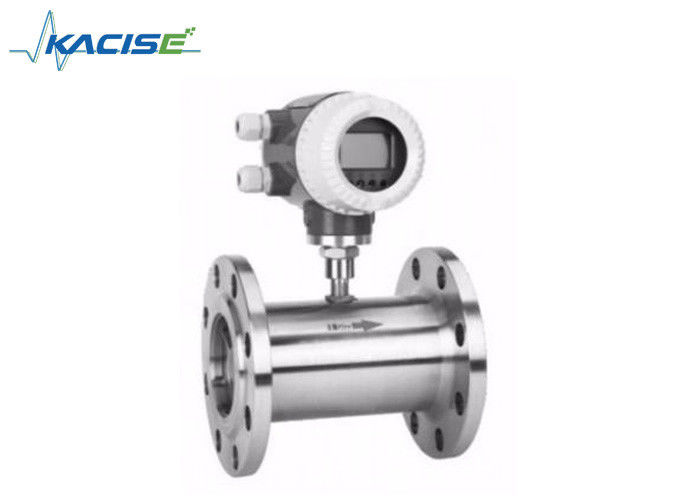

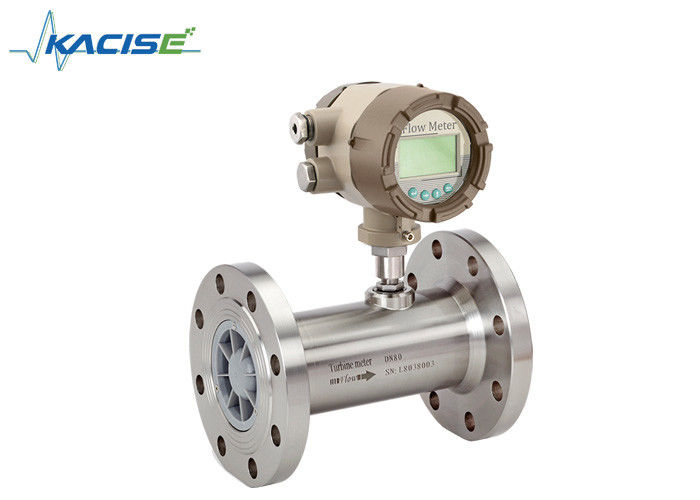

Μετρητής ροής στροβίλων σειράς KXTUF
Περιγραφή
Ο μετρητής ροής στροβίλων KXTUF είναι η χρήση του προηγμένου χαμηλής ισχύος single-chip αισθητήρα ροής στροβίλων μικροεπεξεργαστών αναπτυγμένου τεχνολογία και totalizer επίδειξης η ολοκλήρωση του νέου έξυπνου μετρητή, με μια συμπαγή δομή, της διαισθητικής σαφούς, υψηλής αξιοπιστίας αναγνώσεων, χωρίς εξωτερική παρέμβαση δύναμης, αντι-αστραπή, προφανές πλεονέκτημα χαμηλότερου κόστους, αυτό χρησιμοποιείται ευρέως για να μετρήσει κλειστό Al2O3 σωλήνων και ανοξείδωτου 1Cr18Ni9Ti, 2Cr13 και κορούνδιου, καρβίδιο να μην διαβρώσει, και καμία ίνα, μόρια και άλλες ακαθαρσίες, κινηματικό ιξώδες στη λειτουργούσα θερμοκρασία δεν είναι λιγότερο από 5 × 106m ²/s του υγρού, για το κινηματικό ιξώδες περισσότερο από 5 × 106m ²/s του υγρού, μπορεί να είναι ποσοτικός έλεγχος, υπερβολικός συναγερμός, κ.λπ. , είναι ένας ιδανικός μετρητής δοσολογίας και ενέργειας ροής.
Η μέτρηση αντιτίθεται: το πετρέλαιο, οργανικά υγρά, ανόργανο υγρό, υγροποίησε το αέριο πετρελαίου, το φυσικό αέριο, το αέριο άνθρακα και τα κρυογόνα ρευστά.
Χαρακτηριστικά γνωρίσματα
☆ Υψηλή ακρίβεια, γενικά μέχρι ±1%R, ±0.5%R, υψηλή ακρίβεια μέχρι 0.2%R
☆Good επανάληψη, βραχυπρόθεσμη επανάληψη μέχρι 0,05% ~ 0,2%, εμπόριο τακτοποίηση είναι preferred επιλογή ροή μετρητής.
☆ Παραγωγή του σήματος συχνότητας σφυγμού, κατάλληλη για totalizer και τη σύνδεση με το PC καμία μηά μετατόπιση και ισχυρή παρέμβαση δεν αντιστέκονται
☆ Το σήμα υψηλής συχνότητας (3~4KHz) μπορεί να ληφθεί, το ψήφισμα σημάτων είναι ισχυρό.
☆ Ευρύ φάσμα, μέση και μεγάλη διάμετρος στις 1:20, μικρό caliber 1:10.
☆ Συμπαγής δομή & κατάλληλη συντήρηση
Εφαρμογές
☆ Υγροποιημένο αέριο πετρελαίου, διυλισμένο πετρέλαιο και ελαφριά μεταφορά αργού πετρελαίου και συλλογή των σταθμών, του πρώτου και τελικού σταθμού της μεγάλης σωλήνωσης αργού πετρελαίου για την εμπορική τακτοποίηση.
☆ Ευρέως χρησιμοποιημένος στο πετρέλαιο, χημική ουσία, μεταλλουργία, έγγραφο και άλλες βιομηχανίες για να μετρήσει τον όγκο της υγρής ροής και του συνολικού όγκου.
Προδιαγραφές
Μέτρηση της πίεσης σειράς & εργασίας
Ταξινόμηση οργάνων
1. σύμφωνα με τη λειτουργία οργάνων, ο μετρητής ροής στροβίλων KXTUF μπορεί να ταξινομηθεί σε δύο τύπους, ο οποίος είναι:
☆ Αισθητήρας ροής στροβίλων/συσκευή αποστολής σημάτων
☆ Έξυπνος ακέραιος μετρητής ροής στροβίλων
2.Function περιγραφή
☆ Αισθητήρας ροής στροβίλων/συσκευή αποστολής σημάτων
Το ίδιο αυτό το προϊόν δεν έχει καμία τοπική λειτουργία ένδειξης, μόνο μακρινή μετάδοση του σήματος ροής. Το σήμα ροής μπορεί να διαιρεθεί στο σήμα σφυγμού ή το τρέχον σήμα (4-20mA) χαμηλή τιμή, υψηλό επίπεδο ολοκλήρωσης, μικρός όγκος, ιδιαίτερα κατάλληλος για μαζί με το δευτεροβάθμιο δείκτη, το PLC, το DCS, και άλλα συστήματα ελέγχου με τον υπολογιστή.
Σύμφωνα με το σήμα παραγωγής, το είδος προϊόντος μπορεί να διαιρεθεί στον τύπο kxtuf-ν και τον τύπο kxtuf-α.
☆ Έξυπνος ακέραιος μετρητής ροής στροβίλων
Το ίδιο αυτό το προϊόν με την τοπική λειτουργία επίδειξης, δύο μονάδες επίδειξης διαθέσιμες, σύμφωνα με τον τρόπο παροχής ηλεκτρικού ρεύματος, εάν με τη μακρινή μετάδοση σημάτων, μπορεί να διαιρεθεί στον τύπο kxtuf-β και τον τύπο kxtuf-γ.
Kxtuf-β: Κύτταρο λίθιου παροχής ηλεκτρικού ρεύματος 3.2V 10AH (4 έτη ζωής υπηρεσιών), χωρίς παραγωγή σημάτων.
Kxtuf-γ: Εξωτερικός ΣΥΝΕΧΉΣ ανεφοδιασμός 24V, τυποποιημένη τρέχουσα σήμα δύο καλωδίων παραγωγής 4-20 μΑ, RS485 ή επικοινωνία ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ προαιρετική.
Διάσταση
Διάγραμμα 1 (DN4~DN10): Περασμένος κλωστή αισθητήρας ροής στροβίλων τύπων σύνδεσης (συμπεριλαμβανομένου του ευθέος τμήματος σωλήνων).
Διάγραμμα 2 (DN15~DN40): Συνδεδεμένο νήμα σχέδιο μεγέθους αισθητήρων ροής.
Διάγραμμα 3 (DN4~DN10): Συνδεδεμένο φλάντζα σχέδιο αισθητήρων ροής στροβίλων.
Η μέθοδος εγκαταστάσεων αισθητήρων σύμφωνα με τις διαφορετικές προδιαγραφές, υιοθετεί το νήμα ή βάζει φλάντζα στη σύνδεση, η μέθοδος εγκαταστάσεων παρουσιάζεται στο διάγραμμα 1, 2, 3.
Διαστάσεις εγκατάστασης
Διαταγή των πληροφοριών
Πρότυπο | Παρατηρήσεις | |||||||
KXTUF- | ||||||||
DN | 4 | 4 χιλ. | ||||||
6 | 6 χιλ. | |||||||
10 | 10 χιλ. | |||||||
15 | 15 χιλ. | |||||||
20 |
|
20 χιλ. | ||||||
25 | 25 χιλ. | |||||||
32 | 32 χιλ. | |||||||
40 | 40 χιλ. | |||||||
50 | 50 χιλ. | |||||||
65 | 65 χιλ. | |||||||
80 | 80 χιλ. | |||||||
100 | 100 χιλ. | |||||||
125 | 125 χιλ. | |||||||
150 | 150 χιλ. | |||||||
200 | 200 χιλ. | |||||||
Τύπος | Ν | Τύπος αισθητήρων: +12V ή δύναμη 24V, παραγωγή 3 σήμα σφυγμού συστημάτων καλωδίων | ||||||
Α | Τύπος συσκευών αποστολής σημάτων: +24V δύναμη, παραγωγή 2 καλώδιο 4-20 μΑ | |||||||
Β | Έξυπνος τύπος: κύτταρο λίθιου, τοπικός δείκτης, χωρίς παραγωγή σημάτων | |||||||
Γ | Έξυπνος τύπος: +24V δύναμη, τοπικός δείκτης, 2 παραγωγή καλωδίων 4-20mA/pulse | |||||||
C1 | Έξυπνος τύπος: +24V δύναμη, τοπικός δείκτης, επικοινωνία RS485 | |||||||
πρωτόκολλο | ||||||||
C2 | Έξυπνος τύπος: +24V δύναμη, τοπικός δείκτης, πρωτόκολλο ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ | |||||||
Ακρίβεια | 05 |
|
0,5 | |||||
10 | 1.0 | |||||||
02 | 0,2 (ειδική διαταγή, μακροχρόνιος χρόνος παράδοσης) | |||||||
Σειρά | W | Εκτεταμένος μετρώντας τη σειρά | ||||||
S | Πρότυπα που μετρούν τη σειρά | |||||||
Υλικό σώματος | S | 304 SS | ||||||
Λ | 316 (λ) SS | |||||||
Explosionproof | Ν | Μη explosionproof | ||||||
Ε | Explosionproof, ExdIIBT6 | |||||||
Εκτίμηση πίεσης | Ν | Κανονικός | ||||||
Χ (X) | Υψηλή πίεση |
