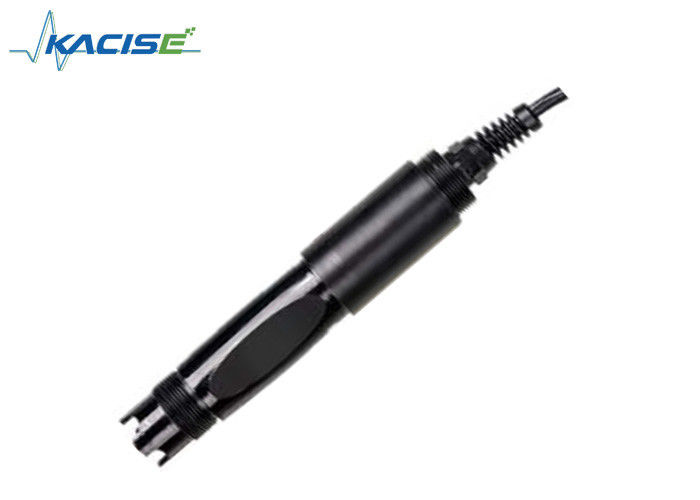

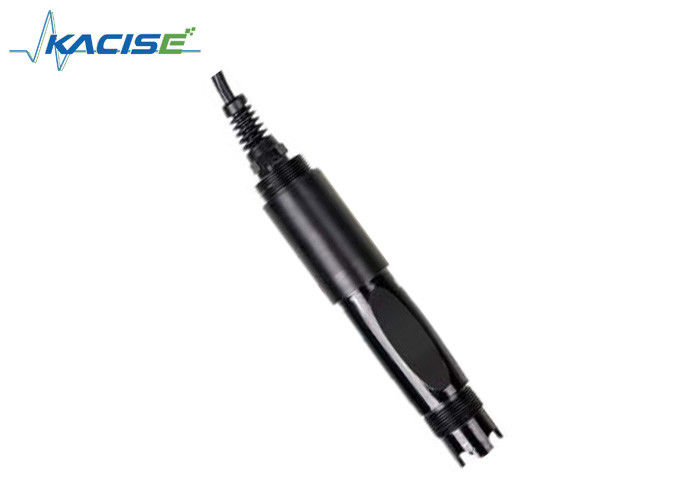

Αντίσταση στη διάβρωση Διαδικτυακός αισθητήρας pH με εύρος μέτρησης 0·14pH και έξοδο RS-485 για παρακολούθηση της ποιότητας του νερού

Ο ηλεκτρονικός αισθητήρας pH KWS-700 χρησιμοποιείται για την παρακολούθηση της ποιότητας του νερού στο περιβάλλον, το διάλυμα οξέος/αλκαλίου/αλατιού, τη διαδικασία χημικής αντίδρασης, τη διαδικασία βιομηχανικής παραγωγής,μπορεί να ανταποκρίνεται στις απαιτήσεις της ηλεκτρονικής μέτρησης του pH για τις περισσότερες βιομηχανικές εφαρμογές.

• Έξοδος σήματος: RS-485 (Πρωτόκολλο Modbus/RTU).
• Εύκολη σύνδεση με εξοπλισμό τρίτων, όπως PLC, DCS, υπολογιστή βιομηχανικού ελέγχου, γενικό ελεγκτή, μη χαρτογραφικό όργανο ή οθόνη αφής.
• Διπλός διαφορικός ενισχυτής υψηλής αντίστασης με ισχυρή αντιανταχείριση και γρήγορη ανταπόκριση.
• Ο κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας ανιχνευτής pH, το εσωτερικό διάλυμα αναφοράς διαρρέει πολύ αργά από τη μικροπορώδη γέφυρα αλατιού υπό πίεση τουλάχιστον 100KPa (1Bar),και η αιμορραγία του συνεχίζεται για περισσότερο από 20 μήνεςΈνα τέτοιο σύστημα αναφοράς είναι πολύ σταθερό και η διάρκεια ζωής των ηλεκτροδίων επεκτείνεται κατά δύο φορές σε σύγκριση με τα συμβατικά βιομηχανικά ηλεκτρόδια.
• Εύκολη εγκατάσταση: 3/4 νήματα σωλήνων NPT για εύκολη υποβρύχια εγκατάσταση ή εγκατάσταση σε σωλήνες και δεξαμενές.

Σημείωση: Ο αισθητήρας δεν πρέπει να τοποθετείται ανάποδα ή οριζόντια όταν τοποθετείται, τουλάχιστον με γωνία 15 μοιρών ή μεγαλύτερη.

1. Κόκκινη γραμμή - καλώδιο τροφοδοσίας (12 ~ 24V)
2. Μαύρη γραμμή - έδαφος (GND)
3. Γαλάζια γραμμή - 485A
4. Λευκή γραμμή - 485B
5. Καθαρό σύρμα - προστατευμένο σύρμα

Μετά την ολοκλήρωση της καλωδίωσης, θα πρέπει να ελέγχεται προσεκτικά για να αποφευχθούν οι λανθασμένες συνδέσεις πριν από την ενεργοποίηση.

Προδιαγραφές καλωδίου: Λαμβάνοντας υπόψη ότι το καλώδιο βυθίζεται σε νερό (συμπεριλαμβανομένου του θαλασσινού νερού) για μεγάλο χρονικό διάστημα ή εκτίθεται στον αέρα, το καλώδιο έχει ορισμένη αντοχή στη διάβρωση.Η εξωτερική διάμετρος του καλωδίου είναι Φ6 mm και όλες οι διεπαφές είναι αδιάβροχες.

Κατά τη μέτρηση του αισθητήρα pH, πρέπει να καθαρίζεται σε αποσταγμένο νερό (ή αποιονισμένο νερό),και το χαρτί φίλτρου πρέπει να χρησιμοποιείται για την απορρόφηση της υγρασίας ώστε να αποφεύγεται η εισαγωγή ακαθαρσιών στο υπό δοκιμή υγρόΤο 1/3 του αισθητήρα πρέπει να εισάγεται στο διαλύμα που πρόκειται να υποβληθεί σε δοκιμή.
Ο αισθητήρας πρέπει να πλένεται όταν δεν χρησιμοποιείται, να τοποθετείται σε προστατευτικό μανδύα με διάλυμα χλωριούχου καλίου 3,5 mol/l ή να τοποθετείται σε δοχείο με διάλυμα χλωριούχου καλίου 3,5 mol/l.
διάλυμα χλωριούχου καλίου.
Ελέγξτε αν το τερματικό είναι στεγνό. Εάν έχει λεκέδες, σκουπίστε το με απόλυτο αλκοόλ και στεγνώστε το. Αποφύγετε τη μακροχρόνια βύθιση σε αποσταγμένο νερό ή πρωτεϊνικό διάλυμα και αποφύγετε την επαφή με λίπος σιλικόνης.Με μεγαλύτερο αισθητήραΤο ανιχνευτικό χρησιμοποιείται για μεγάλο χρονικό διάστημα.πρέπει να βαθμολογείται με το μετρητή για βαθμολόγηση.
Όταν η βαθμονόμηση και η μέτρηση δεν μπορούν να εκτελεστούν ενώ ο αισθητήρας συντηρείται και συντηρείται με τον παραπάνω τρόπο, ο αισθητήρας έχει αποτύχει.
τον αισθητήρα.

Η πραγματική ανάγνωση και το πρότυπο του οργάνου έχουν μερικές φορές σφάλμα ±1 ψηφίου.

Σημείωση: ο αισθητήρας έχει βαθμολογηθεί στο εργοστάσιο, εάν δεν υπερβαίνει το σφάλμα μέτρησης, η βαθμολόγηση δεν πρέπει να είναι τυχαία.

Χρησιμοποιήστε 250 ml αποσταγμένου νερού σε κυλίνδρο μέτρησης, χύστε σε φλιτζάνι, προσθέστε ένα πακέτο σκόνης βαθμονόμησης με pH=6,86, ανακατέψτε ομοιόμορφα με γυάλινη ράβδο μέχρι να διαλυθεί πλήρως η σκόνη,διαμορφώνουμε το διάλυμα με pH=6.86, βάλτε τον αισθητήρα στο διάλυμα, περιμένετε για 3 ~ 5 λεπτά, αφού η τιμή είναι σταθερή, δείτε αν η τιμή που εμφανίζεται είναι 6,86.Ανατρέξτε στο προσάρτημα για οδηγίες βαθμονόμησης .

Για το όξινο διάλυμα: Πάρτε 250 ml αποσταγμένου νερού σε φιάλη μέτρησης, χύστε σε ποτήρι, προσθέστε ένα πακέτο σκόνης βαθμονόμησης με pH=4,00Ανακατέψτε ομοιόμορφα με γυάλινη ράβδο μέχρι να διαλυθεί πλήρως η σκόνη, και ρυθμίστε το διάλυμα topH=4.00 ; Στο διάλυμα, περιμένετε για 3 έως 5 λεπτά. Αφού η τιμή είναι σταθερή, ελέγξτε αν η τιμή είναι 4.00. Αν όχι, απαιτείται η βαθμονόμηση της κλίσης.Ανατρέξτε στο παράρτημα για τις οδηγίες βαθμονόμησης.

Για αλκαλικό διάλυμα: Πάρτε 250 ml αποσταγμένου νερού σε μια κυλίνδρο μέτρησης, χύστε σε ένα ποτήρι, προσθέστε ένα πακέτο σκόνης βαθμονόμησης με pH=9,18.Ανακατέψτε ομοιόμορφα με γυάλινη ράβδο μέχρι να διαλυθεί πλήρως η σκόνη, και ρυθμίστε το διάλυμα σε pH=9.18· Μέσα στο διάλυμα, περιμένετε για 3 έως 5 λεπτά. Αφού η τιμή είναι σταθερή, ελέγξτε αν η οθόνη είναι 9.18.Ανατρέξτε στο παράρτημα για τις οδηγίες βαθμονόμησης.

Τα τμήματα ελέγχου ποιότητας διαθέτουν τυποποιημένες διαδικασίες ελέγχου, με προηγμένο εξοπλισμό και όργανα ανίχνευσης,και με αυστηρή συμμόρφωση με τις διαδικασίες δοκιμής για τα προϊόντα που υποβάλλονται σε δοκιμή γήρανσης 72 ωρών, δοκιμή σταθερότητας, όχιυποσταθμισμένα προϊόντα εργοστασίου.

Ο παραλήπτης επιστρέφει απευθείας την παρτίδα του προϊόντος με ποσοστό ανεπάρκειας 2% και όλα τα έξοδα που προκύπτουν βαρύνουν τον προμηθευτή.Το πρότυπο αναφοράς αναφέρεται στην περιγραφή του προϊόντος που παρέχεται από τον προμηθευτή.

Να εγγυηθούν την ποσότητα των εμπορευμάτων και την ταχύτητα αποστολής.

Η εταιρεία παρέχει τοπική υπηρεσία μετά την πώληση εντός ενός έτους από την ημερομηνία πώλησης, αλλά δεν περιλαμβάνει ζημιές που προκλήθηκαν από ακατάλληλη χρήση.Αλλά το κόστος της αποστολής πρέπει να είναι αλαζονικό.Αν καταστραφεί στο δρόμο, η εταιρεία θα επισκευάσει δωρεάν το όργανο.

Η προεπιλεγμένη μορφή δεδομένων για την επικοινωνία Modbus είναι: 9600, n, 8, 1 (ποσοστό baud 9600bps, 1 start bit, 8 data bits, χωρίς ισοτιμία, 1 stop bit).

Παραμέτροι όπως το baud rate μπορούν να προσαρμοστούν.

1. Διαβάστε το πλαίσιο εντολών δεδομένων

06 03 xx xx xx xx

Διεύθυνση Λειτουργία κωδικός Διεύθυνση μητρώου Αριθμός μητρώων Κωδικός ελέγχου CRC (πρώτα με χαμηλό byte)

2. Διαβάστε το πλαίσιο απάντησης δεδομένων

06 03 xx xx...... xx xx xx

Διεύθυνση Λειτουργία κωδικός Bytes Απάντηση δεδομένα Κωδικός ελέγχου CRC (χαμηλό byte πρώτα)

3. Γράψτε το πλαίσιο εντολών δεδομένων

06 06 xx xx xx xx

Διεύθυνση Κωδικός λειτουργίας Διεύθυνση καταχώρισης Γράψτε δεδομένα Κωδικός ελέγχου CRC (πρώτα χαμηλό byte)

4. Γράψτε το πλαίσιο απάντησης δεδομένων (μόνο πλαίσιο εντολών δεδομένων)

06 06 xx xx xx xx

Διεύθυνση Κωδικός λειτουργίας Διεύθυνση καταχώρισης Γράψτε δεδομένα Κωδικός ελέγχου CRC (πρώτα χαμηλό byte)

Σημείωση:

1. Διεύθυνση μητρώου Modbus σύμφωνα με το πρωτόκολλο που ορίζεται με τη διεύθυνση έναρξης μητρώου τύπου μητρώου (16 hex αντιπροσωπεύει το πραγματικό μητρώο αρχικής διεύθυνσης ανά παρενέργεια).
2. Κατά την αλλαγή της διεύθυνσης του αισθητήρα, η διεύθυνση του αισθητήρα στην εντολή επιστροφής είναι η τροποποιημένη νέα διεύθυνση.
3. Ο ορισμός δεδομένων που επιστρέφει την μετρούμενη τιμή κατά την ανάγνωση δεδομένων:

Δελτίο ΕΚ 10-1994, σημείο 2.1.

2 bytes μέτρηση 2 bytes μέτρηση 2 bytes θερμοκρασία τιμή 2 bytes θερμοκρασία κλίμακα

Αριθμός κλίμακας τιμών

Οι προεπιλεγμένοι τύποι δεδομένων είναι: πλήρης αριθμός διπλού byte, υψηλό byte πρώτα· άλλοι είναι προαιρετικοί ως τύποι πλανητικού σημείου.

Λειτουργία: Αποκτήστε το pH και τη θερμοκρασία του ανιχνευτή μέτρησης· η μονάδα pH είναι το pH· η μονάδα θερμοκρασίας είναι ο °C.

Πλαίσιο αιτήσεων: 06 03 00 00 00 04 45 BE.

Χάρτης απαντήσεων: 06 03 08 00 62 00 02 01 01 00 01 24 59

Παράδειγμα ανάγνωσης:

pH: 00 62 υποδεικνύει την εκδόση pH σε εξάδεκαδικό αριθμό, 00 02 υποδεικνύει ότι η τιμή pH έχει 2 δεκαδικά ψηφία και μετατρέπεται σε δεκαδική τιμή 0,98.

Αξία θερμοκρασίας: 01 01 υποδεικνύει την hexadecimal τιμή θερμοκρασίας ανάγνωσης, 00 01 υποδεικνύει ότι η τιμή θερμοκρασίας έχει 1 δεκαδική θέση και μετατρέπεται σε δεκαδική τιμή 25.7

Λειτουργία: Ορίστε η τιμή βαθμονόμησης μηδενικού pH του ηλεκτρόδου. Η μηδενική τιμή βασίζεται στο πρότυπο pH 6,86.

Πλαίσιο αίτησης: 06 06 10 00 00 00 8C BD

Τετραγωνισμός απόκρισης: 06 06 10 00 00 00 8C BD Κλιμάκωση κλίσης
Λειτουργία: Ορίζεται η τιμή βαθμονόμησης κλίσης pH του ηλεκτρόδου· η βαθμονόμηση κλίσης διαιρείται σε βαθμονόμηση υψηλού σημείου και χαμηλού σημείου και το αλκαλικό διάλυμα μετριέται στο υψηλό σημείο.το όξινο διάλυμα μετράται στο χαμηλό σημείο, όπου το πρότυπο διάλυμα είναι υψηλό εδώ. σημείο 9.18pH, χαμηλό 4,00pH πρότυπο διάλυμα της αναφοράς βαθμονόμησης, παραδείγματα είναι τα ακόλουθα:

Υψηλό σημείο τυποποιημένο διάλυμα 9.18 βαθμονόμηση pH: πλαίσιο αίτησης: 06 06 10 04 00 00 CD 7C
Τετραγωνισμός απάντησης: 06 06 10 04 00 00 CD 7C Χαμηλό πρότυπο διάλυμα 4,00 βαθμονόμηση pH: Τετραγωνισμός αίτησης: 06 06 10 02 00 00 2D 7D
Τάγμα απάντησης: 06 06 10 02 00 00 2D 7D

Ρολά: ορίστε τη διεύθυνση συσκευής MODBUS του ηλεκτρόδου.
Τμήμα απαντήσεων: 06 06 20 02 00 01 E3 BD

Εάν ο αισθητήρας δεν εκτελέσει σωστά την εντολή host, θα επιστρέψει τις ακόλουθες πληροφορίες μορφοποίησης:

α) ΚΟΝΟΔΙΚΟΣ: 01 ∆ηλαδή σφάλμα κωδικού λειτουργίας

03 data είναι λανθασμένα

Β) COM: Αποδεκτός κωδικός λειτουργίας
