μεγάλης απόστασης υπερηχητικός αισθητήρας σταθμών ύδατος μετρητών ρευστών επιπέδων σειράς ανίχνευσης 200mm - 3000mm

Περιγραφή

Οι υπερηχητικοί αισθητήρες είναι αισθητήρες που μετατρέπουν τα υπερηχητικά σήματα σε άλλα ενεργειακά σήματα (συνήθως ηλεκτρικά σήματα). Το υπερηχητικό κύμα είναι ένα μηχανικό κύμα η του οποίου συχνότητα δόνησης είναι υψηλότερη από 20kHz. Έχει τα χαρακτηριστικά της υψηλής συχνότητας, σύντομο μήκος κύματος, μικρό φαινόμενο διάθλασης, ειδικά καλή κατευθυντικότητα, μπορεί να γίνει μια ακτίνα και μια κατευθυντική διάδοση. Τα υπερηχητικά κύματα μπορούν να διαπεράσουν τα υγρά και τα στερεά πολύ καλά, ειδικά στα στερεά που είναι αδιαφανή στο φως του ήλιου. Το υπερηχητικό κύμα θα παραγάγει τη σημαντική αντανάκλαση όταν αντιμετωπίζει την ηχώ αντανάκλασης ακαθαρσιών ή επιφάνειας και μορφής ορίου. Μπορεί να παραγάγει την επίδραση Doppler όταν αντιμετωπίζει τα κινούμενα αντικείμενα.

Ο υπερηχητικός αισθητήρας απόστασης διαβιβάζει τον υπερηχητικό σφυγμό στο μετρημένο αντικείμενο, και επιστρέφει έπειτα την ηχώ που διαμορφώνεται από την αντανάκλαση του μετρημένου αντικειμένου στο λαμβάνοντα αισθητήρα για να λάβει τη χρονική διαφορά μεταξύ της μετάδοσης και της υποδοχής, και έπειτα η απόσταση μεταξύ του μετατροπέα και της επιφάνειας του μετρημένου μέσου μπορεί να ληφθεί σύμφωνα με την υγιή ταχύτητα στο μέσο. Επομένως, μπορούμε να υπολογίσουμε την απόσταση D=C * t/2 μεταξύ του μετατροπέα και του μέσου που απεικονίζουν την επιφάνεια, εκτός από το ότι η απόσταση από την υπερηχητική μετάδοση στην υποδοχή είναι δύο φορές η απόσταση από το μετατροπέα στο μέσο. (Το Δ είναι απόσταση, το Γ είναι υγιής ταχύτητα, το τ είναι χρόνος).

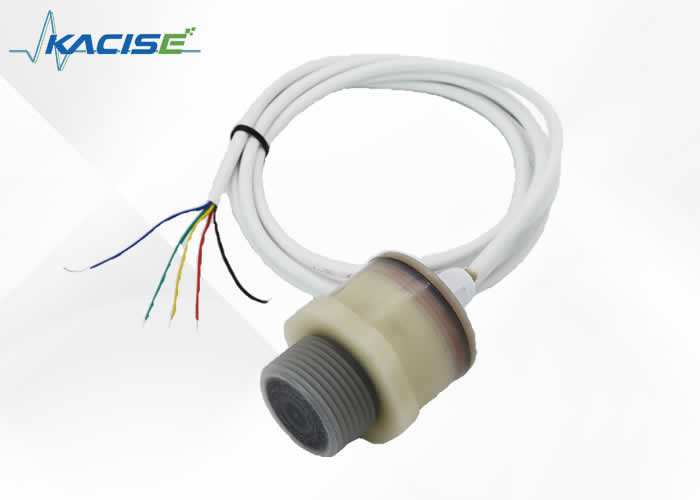

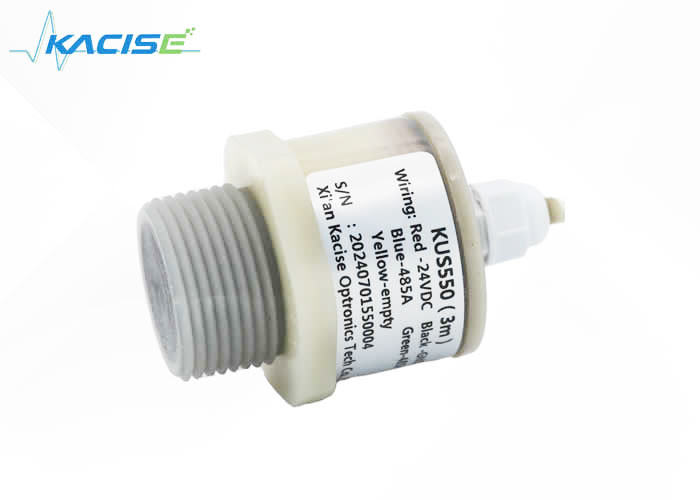

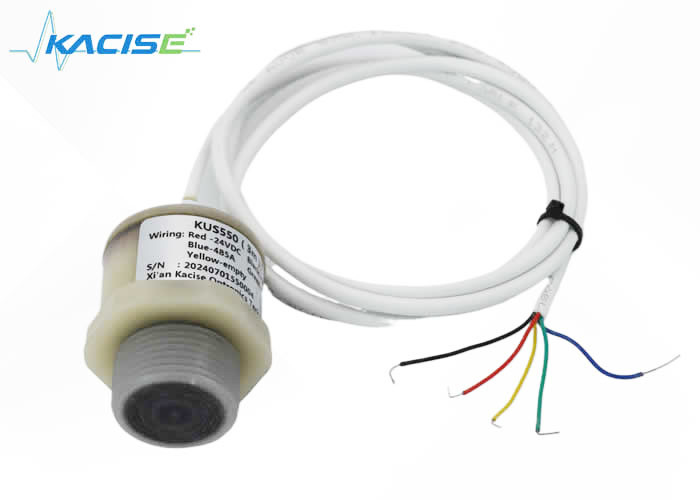

Αυτός ο αισθητήρας παρέχει πολύ απότομα στη μεγάλης ακτίνας ανίχνευση και έκταση, σε ένα συμπαγές, γερό PVC/την κατοικία PTFE, με σκοπό να συναντήσει την παρείσφρυση νερού IP67. Η λειτουργία δύναμης 13V-30V ανιχνεύει τα αντικείμενα από 0,2 μέτρα σε 2 μέτρα. Η τμηματική ψηφιακή παραγωγή σχημάτων RS485 παραγωγής διεπαφών.

Χαρακτηριστικά γνωρίσματα

. Σχεδιασμένος για τα υπαίθρια ή εσωτερικά περιβάλλοντα

. Υψηλή ευαισθησία

. Οι αναγνώσεις μπορούν να εμφανιστούν μέχρι κάθε 50mS (20Hz) μέσα σε 2meters

. Η ελεύθερη λειτουργία τρεξίματος μπορεί συνεχώς να μετρήσει και πληροφορίες δασοφυλάκων παραγωγής

. 13-30 ο ανεφοδιασμός με το πολύ χαμηλό μέσο ρεύμα σύρει

. 0-10V με τη διεπαφή RS485.

. Ο αισθητήρας λειτουργεί σε 125KHz.

. Η γωνία ακτίνων αισθητήρων είναι 7 βαθμοί.

. Η αναλογική παραγωγή μπορεί να τεθεί μεταξύ 0-10V μπορεί να εργαστεί με την παραγωγή διακοπτών.

Εφαρμογές

• Μέτρηση επιπέδων δεξαμενών
• Μέτρηση επιπέδων δοχείων
• Ανίχνευση ζώνης εγγύτητας
• Ανίχνευση ανθρώπων
• Κυμαινόμενος αισθητήρας ρομπότ
• Αυτόνομη ναυσιπλοΐα
• Ναυσιπλοΐα πολυαισθητήρων
• Μέτρηση απόστασης
• Ανίχνευση αντικειμένου μακροχρόνιας σειράς
• Βιομηχανική αυτοματοποίηση

Παράμετροι
