Χονδρικός Μετρητής ροής μάζας Coriolis υψηλής ποιότητας υψηλής ακρίβειας υψηλής πίεσης
Περιγραφή του προϊόντος

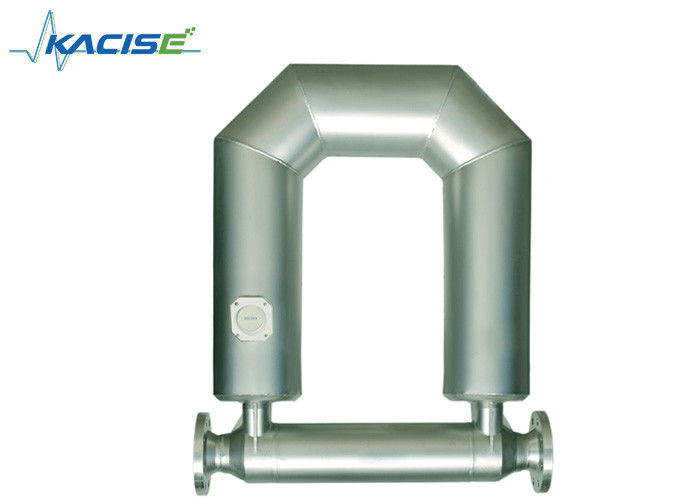

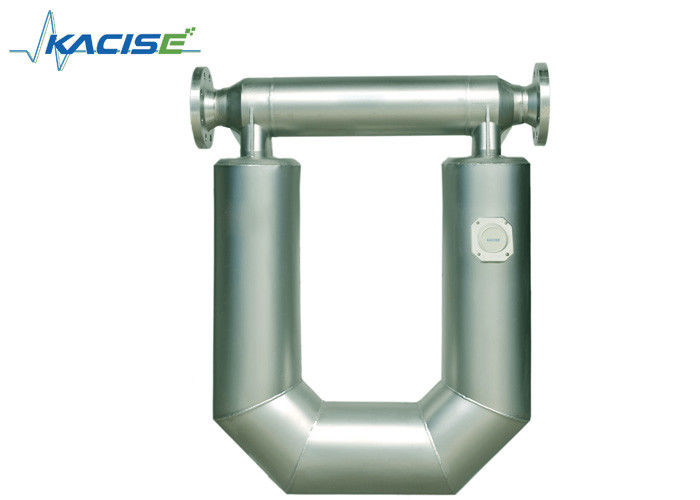

Το μέτρο ροής μάζας Coriolis της σειράς KMF μετρά απευθείας τη "Μάζα" του μέσου με υψηλή ακρίβεια με βάση την αρχή Coriolis (δύναμη Coriolis).Η ακρίβεια δεν επηρεάζεται από παράγοντες όπως η θερμοκρασίαΤο μέτρο μάζας Coriolis αποτελείται από δύο μέρη: τον αισθητήρα και τον πομπό.Το μέτρο ροής μάζας Corioils έχει σχεδιαστεί και κατασκευαστεί με βάση το εθνικό πρότυπο προτύπων ασφαλείας από εκρήξειςΤο πρότυπο ανθεκτικής έκρηξης είναι Ex d ib IIC T5 Gb.
Αρχές μέτρησης
Η δομή των μετρητών ροής μάζας Coriolis αποτελούνταν από ένα ζευγάρι λυγισμένων σωλήνων.
Μια νέα δύναμη ∆ημιουργείται όταν πληρούνται δύο προϋποθέσεις: (1) δονήσεις με κανονική συχνότητα σε ένα ζευγάρι καμπυλωμένων σωλήνων, (2) ρευστό που ρέει σε σωλήνες.Αυτή η δύναμη παράγεται μετά την σύνθεση από τη δύναμη δονήματος και τη δύναμη ροής από υγρό σε σωλήνεςΔύο αισθητήρες μετατόπισης στις πλευρές των σωλήνων ανιχνεύουν τη δύναμη και παράγουν ηλεκτρικά σήματα.απευθείας παραγόμενη ροή μάζας.
Παράμετροι
| Μονάδα |
DN |
Πεδίο μέτρησης |
Εργασιακή πίεση (MPa) |
Τύπος σύνδεσης ((mm) |
| KMF-1-1AB |
1.5 |
0 ∆4 ((kg/h) |
0·4 |
Φύλακες Φ6×1.5 |
| KMF-1-1A |
3 |
0·40 (kg/ώρα) |
0·4 |
Φύλακες Φ6×1.5 |
| KMF-1-1B |
6 |
0·100 (kg/ώρα) |
0·4 |
Συσκευές συγκόλλησης Φ10×2 |
| KMF-1-2A |
8 |
0 ∆200 ((kg/h) |
0·4 |
Συσκευές συγκόλλησης Φ10×1 |
| KMF-1-3A |
10 |
0 ¥ 500 (kg/ώρα) |
0·4 |
Φλέγγι DN10 |
| KMF-1-3B |
15 |
0·1000 (kg/h) |
0·4 |
Φλέγγι DN15 |
| KMF-1-4 |
20 |
0 ¥ 3000 (kg/h) |
0·4 |
Φλέγγι DN20 |
| KMF-1-5A |
25 |
010 (Τ/ώρα) |
0·4 |
Φλάνσα DN25 |
| KMF-1-5B |
40 |
020 (Τ/ώρα) |
0·4 |
Φλέγγι DN40 |
| KMF-1-6A |
50 |
030 (Τ/ώρα) |
0·4 |
Φλέγγι DN50 |
| KMF-1-6AB |
65 |
0 ¢50 (Τ/ώρα) |
0·4 |
Φλέγγι DN65 |
| KMF-1-6B |
80 |
0·100 (Τ/ώρα) |
0 ¢2.5 |
Φλάνσα DN80 |
| KMF-1-6C |
100 |
0·150 (Τ/ώρα) |
0 ¢2.5 |
Φλέγγι DN100 |
| KMF-1-6CD |
125 |
0·200 (Τ/ώρα) |
0 ¢2.5 |
Φλέγγι DN125 |
| KMF-1-6D |
150 |
0·400 (Τ/ώρα) |
0 ¢2.5 |
Φλέγγι DN150 |
| KMF-1-6E |
200 |
0 ¢500 (Τ/ώρα) |
0 ¢2.5 |
Φλέγγι DN200 |
Εφαρμογή
Η οικογένεια μετρητών ροής KMF Coriolis μετρά τις άμεσες μάζες ροής υγρών και αερίων σε σχεδόν όλες τις εφαρμογές χωρίς ειδική βαθμονόμηση.και οι καινοτόμες τεχνολογίες μας μας επιτρέπουν να παρέχουμε ένα ευρύ φάσμα ειδικών προϊόντων και υπηρεσιών για τον κλάδο μας και την εμπειρία για να τα βάλουμε στη θέση σας.
- Εναλλακτική ενέργεια
- Πετρέλαιο και φυσικό αέριο
- Χημικά
- Τρόφιμα και Ποτά
- Βιομηχανική ενέργεια
- Επιστήμες της Ζωής
- Ναυτικός
- Μεταλλικά και Ορυχεία
- Δύναμη
- Πολτός και χαρτί
- Επεξεργασία
- Νερό & Απορρίμματα
- Άλλα
Φευτύρια
- Μικρότερος χρόνος πλήρωσης με μεγαλύτερη χωρητικότητα ροής
- Σύνθετο σχέδιο χωρίς κινούμενα μέρη, χωρίς ειδική τοποθέτηση και χωρίς απαραίτητο κλιματισμό ροής
- Γρήγορη παράδοση και παγκόσμια υποστήριξη
Επιλογή οργάνου
| Κωδικός.kmf-1-Επιλογή μετρητή ροής προϊόντος |
|
Κωδικός |
DN/περίοδος μέτρησης |
|
1Α |
Διάμετρος:3mm,0-40kg/h |
|
1Β |
Διάμετρος:6mm,0-100kg/h |
|
2Α |
Διάμετρος:8mm,0-200kg/h |
|
3Α |
Διάμετρος:10mm,0-5000kg/h |
|
3Β |
Διάμετρος:15mm,0-1000kg/h |
|
4 |
Διάμετρος:20mm,0-3000kg/h |
|
5Α |
Διάμετρος:25mm,0-10th/h |
|
5Β |
Διάμετρος: 40 mm, 0-20th/h |
|
6Α |
Διάμετρος: 50mm, 0-30th/h |
|
6ΑΒ |
Διάμετρος:65mm,0-50th/h |
|
6Β |
Διάμετρος: 80mm, 0-100th/h |
|
6C |
Διάμετρος:100 mm,0-150th/h |
|
6CD |
Διάμετρος: 125 mm, 0-200th/h |
|
6D |
Διάμετρος:150mm,0-500th/h |
|
6Ε |
Διάμετρος:200mm, 0-800th/h |
|
6F |
Διάμετρος:250 mm,0-1000th/h |
|
|
Έξοδος του πομπού κωδικού |
|
|
Α |
4-20mA ((Συνεχής ροή ή πυκνότητα είναι προαιρετική) 0-10Khz ((Σύνθημα παλμού στιγμιαίας ροής) RS485 Modbus RTU; HART |
|
|
|
Κουτί μεταδότης κώδικα |
|
|
|
Β |
Τυποποιημένο καβούκι από αλουμίνιο μεγέθους τρύπας καλωδίωσης: M20*1.5 |
|
|
|
|
Κωδικός Δυνατότητα πίεσης |
|
|
|
|
16 |
1.6Mpa |
|
|
|
|
40 |
4.0Mpa |
|
|
|
|
xx |
Ειδική προσαρμογή: χρησιμοποιώντας αυτή την επιστολή για να ζητήσετε την προσαρμογή, παρακαλώ ενημερώστε την πίεση |
|
|
|
|
|
Κώδικας Διορισμός θερμοκρασίας |
|
|
|
|
|
Α |
-50-150°C |
|
|
|
|
|
Β |
-50 ̇ 250 °C |
|
|
|
|
|
Γ |
-50 ∼ 350 °C |
|
|
|
|
|
D |
-200-150°C |
|
|
|
|
|
|
Αξιολόγηση ακρίβειας κωδικού |
|
|
|
|
|
|
N |
0.20% |
|
|
|
|
|
|
Μ |
0.15% |
|
|
|
|
|
|
H |
00,10% |
|
|
|
|
|
|
|
Σύνδεσμος πίεσης κώδικα |
|
|
|
|
|
|
|
F |
Τυποποιημένες φτερούγες GB/T 9123.1-2000 ANSI Φτερούγες λαιμού συγκόλλησης-ANSI B16.5 |
|
|
|
|
|
|
|
W |
Τύπος υγείας |
|
|
|
|
|
|
|
Α |
Τήματα συγκόλλησης |
|
|
|
|
|
|
|
Τ |
Προσαρμογή |
|
|
|
|
|
|
|
|
Πιστοποιητικό ελέγχου κώδικα |
|
|
|
|
|
|
|
|
F |
Εταιρικό πρότυπο:Πιστοποιητικό δοκιμής εργοστασίου |
|
|
|
|
|
|
|
|
Εγώ... |
GB:Πιστοποιητικό επαλήθευσης τρίτου |
|
|
|
|
|
|
|
|
|
Υλικό κώδικα |
|
|
|
|
|
|
|
|
|
Α |
Τύπος μέτρησης:316L |
|
|
|
|
|
|
|
|
|
Γ |
Τύπος μέτρησης:Hastellov |
|
|
|
|
|
|
|
|
|
F |
Τύπος μέτρησης:πυροβόλο PTFE εσωτερικού τοιχώματος ((για μεγάλη διάμετρο) |
|
|
|
|
|
|
|
|
|
Τ |
Ειδική προσαρμογή: χρησιμοποιώντας αυτή την επιστολή για να ζητήσετε την προσαρμογή, παρακαλώ ενημερώστε την ονομασία πίεσης |
|
|
|
|
|
|
|
|
|
|
Μεταφέροντος κώδικα |
|
|
|
|
|
|
|
|
|
|
Α |
Ενσωματωμένος τύπος |
|
|
|
|
|
|
|
|
|
|
Β ((XX) |
Τύπος διαχωρισμού (μήκος καλωδίου), με στήριξη |
|
|
|
|
|
|
|
|
|
|
|
Κωδικός Ετικέτα ασφαλείας από έκρηξη |
|
|
|
|
|
|
|
|
|
|
|
Α |
Δελτίο ΕΚΑΧ αριθ. |
| kmf-1- |
3β ((0 ̇ 800 kg/ώρα) |
Α |
Β |
40 |
Α |
N |
F |
F |
Α |
Β(10) |
Α |
Τυπικές πληροφορίες Ordes |
Εφαρμοσμένο εύρος
Τα προϊόντα μας χρησιμοποιούνται ευρέως στα πετρελαϊκά, χημικά, μεταλλουργικά, ηλεκτρικά, τροφικά, φαρμακευτικά, περιβαλλοντική προστασία και ενεργειακά πεδία.και εξαγωγές σε ορισμένες χώρες.
Η υπηρεσία μας
1Ε: Μπορώ να βάλω το δικό μου λογότυπο στο προϊόν;
Α: Βεβαίως. Το λογότυπο μπορεί να τυπωθεί στο περίβλημα και το όνομα της εταιρείας να χαραχθεί στην πινακίδα.
2Ε: Και ο έλεγχος ποιότητας;
Α: Όλα τα προϊόντα θα δοκιμαστούν 3 φορές πριν συσκευαστούν.
3. Ε: Μπορώ να απελευθερώσω δοκιμαστική εντολή, 1 pc για παράδειγμα;
Α: Βεβαίως, η παραγγελία δοκιμής είναι αποδεκτή. Γενικά, έχουμε κοινά μοντέλα σε απόθεμα. Το δείγμα θα σταλεί εντός 1 εβδομάδας, μετά την παραλαβή της πληρωμής.
4Ε: Μπορείτε να σχεδιάσετε σύμφωνα με τις απαιτήσεις μου;
Α: Φυσικά, η ομάδα μας θα σχεδιάσει για εσάς, για να κάνει το μέτρο μάζας ροής σωλήνων τροφίμων να λειτουργεί τέλεια στο τέλος σας.
Πληροφορίες παράδοσης
7 εργάσιμες ημέρες γρήγορη παράδοση. / Προτεινόμενη εταιρεία Express: DHL.
