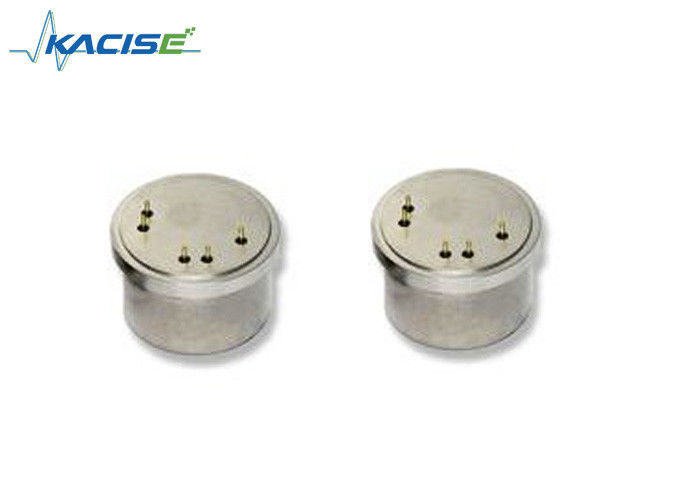

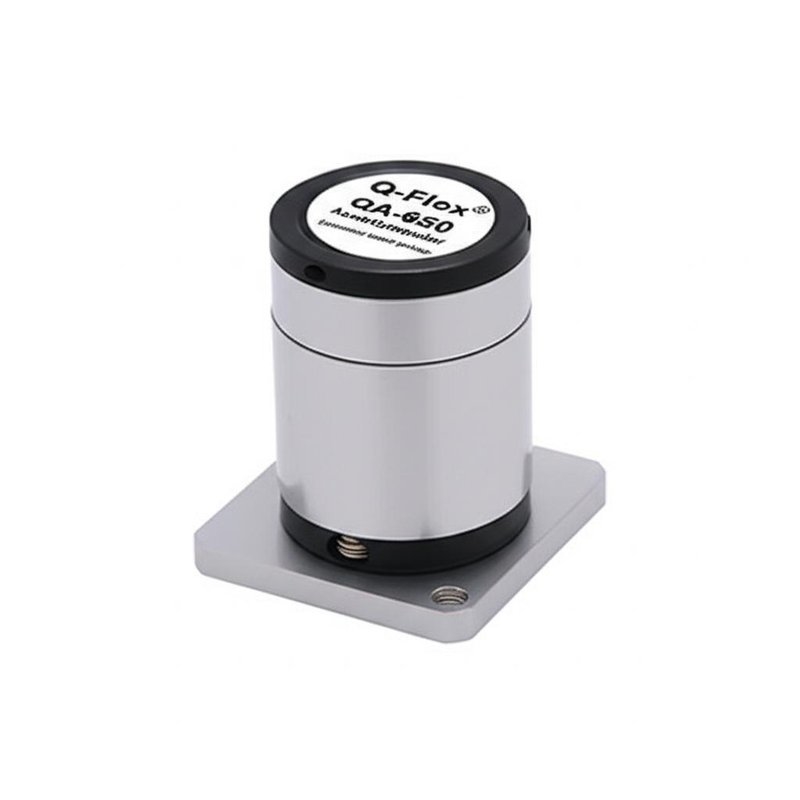

Q-Flex® QA-650 επιταχύμετρο
Περιγραφή
Το εύκαμπτο επιταχύμετρο χαλαζία, δεδομένου ότι ένα είδος δύναμης ανατροφοδοτεί το επιταχύμετρο εκκρεμών, αναπτύσσεται βάσει του υγρού επιπλέοντος επιταχυμέτρου εκκρεμών. Η διαφορά μεταξύ των δύο κυρίως βρίσκεται δεδομένου ότι η μάζα ανίχνευσης του εύκαμπτου επιταχυμέτρου χαλαζία δεν επιπλέει, αλλά συνδέεται με την εύκαμπτη υποστήριξη ακτίνων που η ελαστική ροπή εισάγεται. Επομένως, αυτό το είδος επιταχυμέτρου έχει την υψηλότερη ακρίβεια, την ισχυρή αντιδιαταραχτική δυνατότητα, τη μεγάλη μετρώντας σειρά και την ισχυρή δυνατότητα υπερφόρτωσης.
Για την q-ευκίνητη τεχνολογία σε μια οικονομική συσκευασία, Honeywell παράγει το QA650 για τις βιομηχανικές εφαρμογές βαθμού συμπεριλαμβανομένου: αυτοκίνητη δοκιμή
ενοργάνωση, επιβράδυνση συστημάτων φρεναρίσματος, γέφυρα και ταλάντευσης και κλίσης οικοδόμησης ελεγκτικός, βιομηχανικός και ρομποτικός έλεγχος, ναυσιπλοΐα οχημάτων εδάφους,
ο υπόγειος και το μεγάλο τραίνο οδηγούν τον έλεγχο άνεσης, και την παρακολούθηση κινήσεων πλατφορμών παράκτιων διατρήσεων.
Όπως με την ολόκληρη q-ευκίνητη οικογένεια των επιταχυμέτρων, το QA650 χαρακτηρίζει ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας q-ευκίνητο σεισμικό σύστημα χαράζω-χαλαζίας-κάμψης. Μια άμορφη απόδειξη-μαζική δομή χαλαζία παρέχει την άριστη προκατάληψη, τον παράγοντα κλίμακας, και τη σταθερότητα ευθυγράμμισης άξονα.
Η ακέραια ηλεκτρονική αναπτύσσει ένα επιτάχυνση-ανάλογο ρεύμα παραγωγής που παρέχει και τις στατικές και δυναμικές μετρήσεις επιτάχυνσης. Από
η χρήση ενός πελάτη παρείχε τον αντιστάτη φορτίων παραγωγής, που ξελεπιάστηκε κατάλληλα για τη σειρά επιτάχυνσης της εφαρμογής, το ρεύμα παραγωγής μπορεί να μετατραπεί σε μια τάση.
Αρχή εργασίας
Χαρακτηριστικά γνωρίσματα
· Τακτική απόδοση βαθμού ναυσιπλοΐας
· Υψηλή αξία
· Περιβαλλοντικά τραχύς
· Αναλογική παραγωγή
· Συμπαγές σχέδιο
· Ενσωματωμένη δοκιμή
· Τομέας-διευθετήσιμη σειρά
Εφαρμογές
· Αυτοκίνητη ενοργάνωση δοκιμής
· Επιβράδυνση συστημάτων φρεναρίσματος
· Γέφυρα και ταλάντευσης και κλίσης οικοδόμησης έλεγχος
· Βιομηχανικός και ρομποτικός έλεγχος
· Ναυσιπλοΐα οχημάτων εδάφους
· Έλεγχος άνεσης γύρου υπογείων και τραίνων
· Έλεγχος κινήσεων πλατφορμών παράκτιων διατρήσεων
Σχέδια διαμόρφωσης
Τεχνικές προδιαγραφές
| Απόδοση |
| Σειρά εισαγωγής [γ] |
±70 |
| Προκατάληψη [mg] |
<15>
|
| Ενός έτους σύνθετη επανάληψη [µg] |
<2500>
|
| Ευαισθησία θερμοκρασίας [µg/ºC] |
<100>
|
| Παράγοντας κλίμακας [mA/g] |
1,20 έως 1,40 |
| Ενός έτους σύνθετη επανάληψη [PPM] |
<2500>
|
| Ευαισθησία θερμοκρασίας [ppm/ºC] |
<200>
|
| Μη ευθυγράμμιση άξονα [µrad] |
<15000>
|
| Διόρθωση δόνησης [µg/g2rms] |
<100>
|
| Εγγενής θόρυβος [µg-RMS] |
<3000>
|
| Περιβάλλον |
| Λειτουργούσα σειρά θερμοκρασίας [ºC] |
— 55 έως +96 |
| Κλονισμός [γ] |
100 |
| Μέγιστο ημίτονο δόνησης [γ] |
25 @ 30-500 Hz |
| Ψήφισμα/κατώτατο όριο [µg] |
<10>
|
| Εύρος ζώνης [Hz] |
>300 |
| Θερμική διαμόρφωση |
| |
ΝΑΙ |
| Ηλεκτρικός |
| Ήρεμο ρεύμα ανά ανεφοδιασμό [μΑ] |
<16>
|
| Ήρεμη δύναμη [MW] @ ±15 VDC |
<480>
|
| Τάση εισαγωγής |
±13 to±18 |
| Φυσικός |
| Βάρος [γραμμάρια] |
51 ονομαστικός, μέγιστο 65. |
| Διάμετρος κάτω από την τοποθετώντας επιφάνεια [ίντσες] |
Ø1.045 ±0.005 |
| Ύψος - κατώτατο σημείο να τοποθετήσει την επιφάνεια [ίντσες] |
Μέγιστο 0,617. |
| Υλικό περίπτωσης |
300 σειρές ανοξείδωτου |
