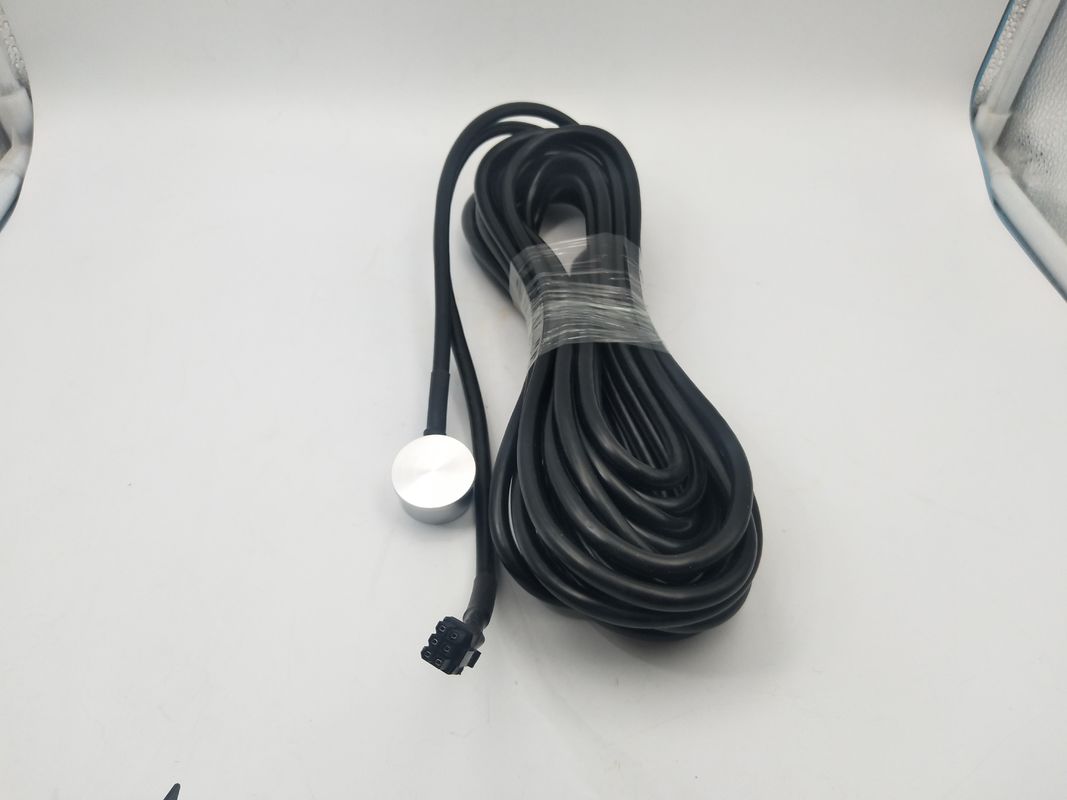

Μη επεμβατικός υπερηχητικός αισθητήρας επιπέδου υγρού με ακρίβεια 0,5% FS και πιστοποίηση ανθεκτικότητας σε έκρηξη

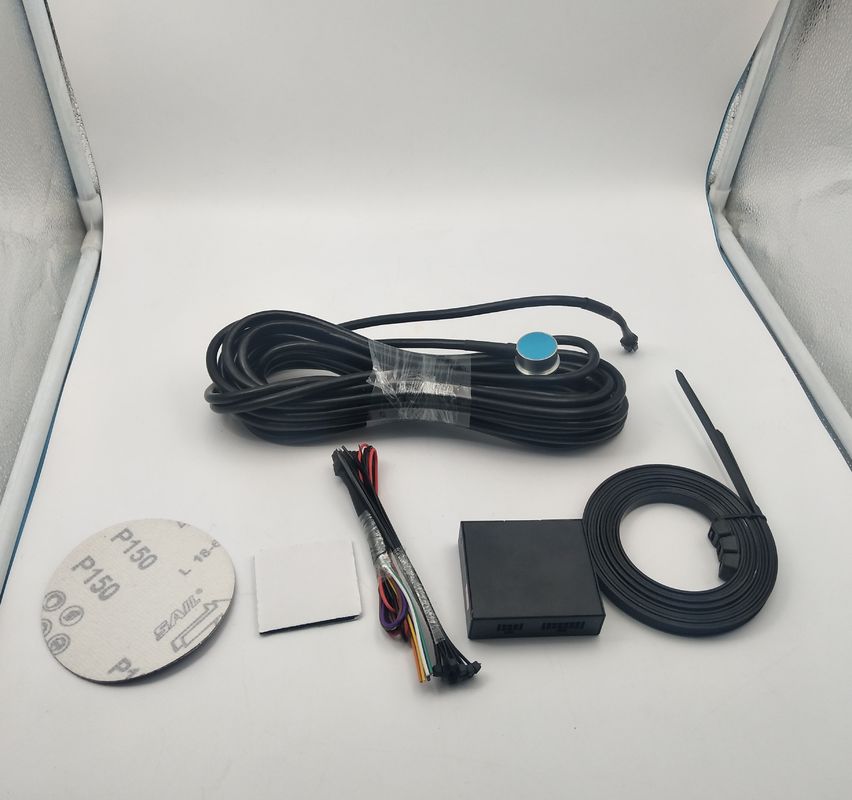

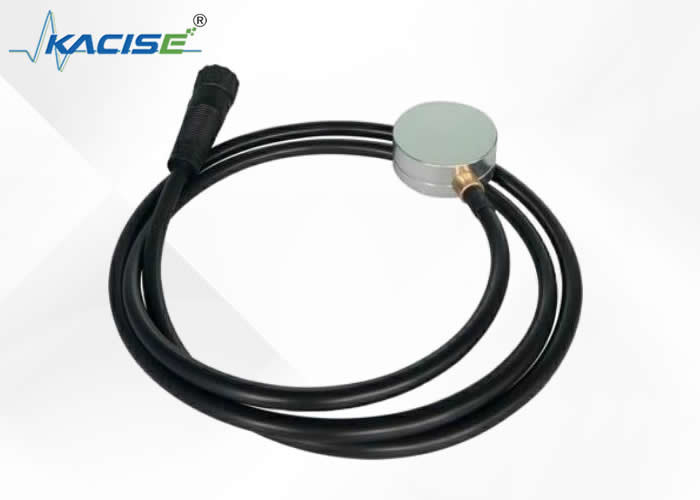

Μη επεμβατικός αισθητήρας στάθμης υγρού υπερήχων Ενσωματωμένος αισθητήρας θερμοκρασίας

1. Αρχή Λειτουργίας

Εξωτερικός αισθητήρας μοχλού υγρού με αρχή εμβέλειας σόναρ, που χρησιμοποιεί τον αισθητήρα ενσωμάτωσης θερμοκρασίας για την επεξεργασία του σήματος σόναρ. ο αισθητήρας είναι επικολλημένος στο εξωτερικό τοίχωμα της δεξαμενής. Χρησιμοποιώντας τον πατενταρισμένο αλγόριθμο για τον υπολογισμό του ύψους του υγρού στη δεξαμενή και την έξοδο σε ένα σύστημα τηλεχειρισμού (π.χ. DCS) μέσω (4-20)mA,HART, RS-485, Modbus.

Σύμφωνα με το σχήμα δεξιά, λαμβάνεται ο χρόνος για να μεταδοθεί το σήμα και στη συνέχεια να ληφθεί από την επιφάνεια του υγρού. Τα σήματα από τον μορφοτροπέα τροφοδοτούνται στον επεξεργαστή και στη συνέχεια επεξεργάζονται με πατενταρισμένο αλγόριθμο για τον υπολογισμό του ύψους του υγρού σύμφωνα με τον τύπο:

Η=αV(t-t1)/2

• H: ύψος του υγρού
• v: η ταχύτητα του ήχου στο υγρό
• t: χρόνος μεταξύ του μεταδιδόμενου και του ληφθέντος σήματος
• tg : χρόνος διάδοσης στο τοίχωμα της δεξαμενής
• α :συντελεστής αντιστάθμισης υγρού

2. Εφαρμογές

• Δεξαμενές υγραερίου
• δεξαμενές υγρής αμμωνίας
• δεξαμενές υγρού προπανίου
• Δεξαμενές καυσίμων
• Δεξαμενές οξέων/διαλυτών
• Δεξαμενές συμπυκνωμένου θειικού οξέος (98%)
• Δεξαμενές νιτρικού οξέος
• Δεξαμενές υδροχλωρικού οξέος

3. Χαρακτηριστικά

• Πραγματική μη επεμβατική τεχνολογία ανίχνευσης
• Ο αισθητήρας κολλάει στο εξωτερικό του πυθμένα της δεξαμενής
• Κατάλληλο για τα περισσότερα σχήματα και μεγέθη κουτιών
• Έξοδος σε σύστημα τηλεμετρίας - διάφορες επιλογές
• Εγκεκριμένο CNEX για χρήση σε επικίνδυνες περιοχές (επεξεργαστής και αισθητήρας)
• Ενσωματωμένος αισθητήρας θερμοκρασίας
• Χαμηλό κόστος, αξιόπιστη και ακριβής μέτρηση δεξαμενής
• Δεν επηρεάζεται από την πίεση
• Εύκολη εγκατάσταση - χωρίς διάρρηξη δεξαμενής
• Απλή μετατόπιση σε υπάρχουσες δεξαμενές
• Χωρίς χρόνο διακοπής λειτουργίας κατά την εγκατάσταση
• Χωρίς κινούμενα μέρη – χωρίς συντήρηση

3. Παράμετρος
