KBU601 Παρακολούθηση της ποιότητας του νερού Αισθητήρες ακρίβειας βοΐας χαμηλής ισχύος Σχεδιασμός παρακολούθησης και έγκαιρης προειδοποίησης Ανάλυση δεδομένων: αυτόματο

1.Όροι και ορισμοί

Σύστημα ανίχνευσης ποιότητας νερού Ένα ολοκληρωμένο σύστημα παρακολούθησης και απόκτησης δεδομένων, επεξεργασία δεδομένων, ασύρματη τηλεμεταφορά δεδομένων, εφαρμογή κινητού τηλεφώνου,τα συστήματα υπολογιστών της πλατφόρμας PC και άλλες λειτουργίες ενσωματωμένες με την άγκυρα σε ένα από τα συστήματα βοϊών παρακολούθησης της ποιότητας του νερού.

2.Εφαρμόσιμες Σκηνές

1Περιβαλλοντική παρακολούθηση της ποιότητας των ποταμών, των λιμνών και άλλων επιφανειακών υδάτων

2Παρακολούθηση της ποιότητας των υδάτων των πηγών ύδατος

3Σκοπός

Σύντομη περιγραφή για τη σύνθεση, την εμφάνιση και τη λειτουργία του συστήματος βοϊών παρακολούθησης της ποιότητας του νερού KBU601 του πελάτη, η οποία αναφέρεται στην υπόθεση του εγχώριου μέρους.

4.ΠροϊόνDΈκθεση

Η εταιρεία εισήγαγε τα KBU601 πολλαπλές παραμέτρους ανίχνευσης ποιότητας νερού βοές, KBU601 μπορεί να επιτύχει μια ποικιλία ταυτόχρονη μέτρηση των παραμέτρων ποιότητας του νερού, συμπεριλαμβανομένου του διαλυμένου οξυγόνου,pH, ORP, αγωγιμότητα και θολότητα, υπολογιστής υποδοχής DT-200 μέσω RS-485 (προτόκολλο Modbus / RTU) απόκτησης λεωφορείου και επεξεργασίας δεδομένων μέτρησης,και στη συνέχεια μεταδίδεται από την ασύρματη μονάδα σε ένα απομακρυσμένο διακομιστή, ο χρήστης μπορεί να αποκτήσει δεδομένα παρακολούθησης σε πραγματικό χρόνο.

Το σύστημα της σημαδούρας ως συστήματος μεταφοράς είναι τα όργανα παρακολούθησης της ποιότητας του νερού και οι αισθητήρες χημικής ανάλυσης ενσωματώνουν μια ποικιλία νερού, σε συνδυασμό με σύγχρονη απόκτηση και επεξεργασία δεδομένων,τεχνολογία επικοινωνίας δεδομένων, το σχεδιασμό και την τεχνολογία κατασκευής βοϊας, για την επίτευξη αυτοματισμού της παρακολούθησης της ποιότητας του νερού στο περιβάλλον, δικτύωση αποτελεσματικών τεχνικών μέσων ηλεκτρονικής παρακολούθησης.

5.Προϊόν

1- Αισθητήρες ακριβείας.

2. Σχεδιασμός χαμηλής ισχύος για την αποτελεσματική πρόληψη βραχυκυκλώματος ή εξωτερικής ισχύος παρεμβολής

από την βλάβη, έτσι το σύστημα συντρίβεται.

3. Παρακολούθηση του περιβάλλοντος: Τοπικές συνθήκες, άμεση ανίχνευση των καθορισμένων απαιτήσεων ποιότητας, καθορισμένο βάθος νερού, για να εξασφαλιστεί η δειγματοληψία νερού και η αναπαράσταση σε πραγματικό χρόνο.

4- εγκατάσταση: απευθείας στην εγκατάσταση, σταθερή αγκυροβολία.μείωση των συνεχιζόμενων δαπανών συντήρησης και επισκευής.

5. Δεδομένα παρακολούθησης: οι αισθητήρες ακρίβειας μπορούν να παρακολουθούν σε πραγματικό χρόνο το διαλυμένο οξυγόνο, τη θολότητα, το pH, την αγωγιμότητα, τη θερμοκρασία κλπ. Οι παραμέτροι παρακολούθησης μπορούν να συνδυαστούν για να προσθέσουν,οι επόμενες παραμέτρους μπορούν να επεκταθούν

6- Μεταφορά δεδομένων: τεχνική παρακολούθησης της ποιότητας του νερού σε πολύ σύντομο χρονικό διάστημα,τα σημεία παρακολούθησης που συλλέγονται από το GPRS (προαιρετικά NB-IOT)Σε σύγκριση με την παραδοσιακή παρακολούθηση χειροκίνητης δειγματοληψίας, η παρακολούθηση όχι μόνο απλοποιεί τις δύσκολες διαδικασίες, αλλά και εξοικονομεί χρόνο.

7. Παρακολούθηση και έγκαιρη προειδοποίηση: P μέσω του τερματικού συστήματος CA ή του πελάτη PP του κινητού τηλεφώνου, ο χρήστης μπορεί να ορίσει τις παραμέτρους ασφαλείας που παρακολουθούνται,Μόλις ο αισθητήρας ανιχνεύσει το μπροστινό άκρο από κάπου ασφαλές εύρος των παραμέτρων ποιότητας του νερού, το σύστημα θα στείλει μια ειδοποίηση για να ενημερώσει τον χρήστη, έτσι ώστε εγκαίρως, να εξασφαλιστεί καλή παρακολούθηση της ποιότητας του νερού.

8. Ανάλυση δεδομένων: αυτόματη συλλογή, χωρίς χειροκίνητη παρακολούθηση.Τα συλλεγόμενα δεδομένα μπορούν να αποθηκευτούν ανά πάσα στιγμή για την προβολή ιστορικών δεδομένων.

6.Σύνθεση

KBU601 δεδομένα παρακολούθησης της ποιότητας του νερού που συλλέγονται από τη μονάδα συστήματος (αισθητήρα) βοΐας, μονάδα τροφοδοσίας, μονάδα επεξεργασίας δεδομένων, μονάδα μετάδοσης δεδομένων και σύνθεση σώματος βοΐας της μονάδας άγκυρας.

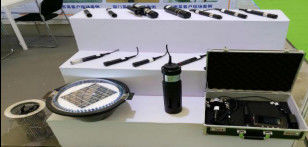

6.1 Συλλογή δεδομένων (αισθητήρας)

KMPW601A / B Διαδικτυακός αισθητήρας πολλαπλών παραμέτρων - Αυτοκαθαρισμός - Μπορεί να είναι εξοπλισμένο με έως και 4 συμβατικά αισθητήρες μετρήσεις μόνο 5 παράμετρο (Μετρήσιμη ΔΟ ((φθορισμός), ηλεκτρική αγωγιμότητα, PH, θολωτότητα, θερμοκρασία) - Έξοδος σήματος: RS485 (Modbus / RTU) - Προαιρετικό μήκος καλωδίου - Τάξη προστασίας IP68
KFDO601 Ενσωματωμένος αισθητήρας οξυγόνου φθορισμού - Ηλεκτρόδιο φθορισμού - 0-20 mg/l, 0-200% κορεσμό - Ακριβότητα: μέτρηση ± 2%, ή ± 0,3 mg/l, όποια από τις δύο είναι μεγαλύτερη - Έξοδος σήματος: RS485 (Modbus / RTU) - Προαιρετικό μήκος καλωδίου - Τάξη προστασίας IP68
KNN601 Αισθητήρας αμμωνίας - έκδοση υψηλού εύρους (Μετρημένα ιόντα αμμώνιου αζώτου NH4 +) (Μέθοδος επιλεκτικού ηλεκτρόδου ιόντων, χωρίς φάρμακο) - 0-100 mg/l NH4-N - Ακριβότητα: μετρούμενη τιμή ± 5%, ή ± 0,3 mg/l, όποιο από τα δύο είναι μεγαλύτερο - Ενσωματωμένη αντιστάθμιση θερμοκρασίας - Έξοδος σήματος: RS485 (Modbus / RTU) - Προαιρετικό μήκος καλωδίου - Τάξη προστασίας IP68
KPH601 Διαδικτυακός αισθητήρας PH - Βιομηχανικό πρότυπο ηλεκτρόδιο PH - 0-14PH, Ενσωματωμένη αντιστάθμιση θερμοκρασίας - Ακριβότητα: ± 0.02PH-Απόδοση σήματος: RS485 (Modbus / RTU) - Προαιρετικό μήκος καλωδίου - Τάξη προστασίας IP68
ΚΟΠ601 Διαδικτυακός αισθητήρας ORP - Τεχνολογικός πρότυπος ηλεκτροδίου ORP - -1500-1500 mV - Ακριβότητα:± 3 mV - Έξοδος σήματος: RS485 ((Modbus / RTU) - Προαιρετικό μήκος καλωδίου - Τάξη προστασίας IP68
KEC601 Νέος αισθητήρας ηλεκτρονικής αγωγιμότητας - 0-5000uS / cm (συνηθισμένο) - 0-400mS / cm ((Ηλεκτρομαγνητικό ηλεκτρόδιο, χωρίς συντήρηση) - Ακριβότητα: ± 1,5% FS-Σύνθημα: RS485 ((Modbus / RTU) - Προαιρετικό μήκος καλωδίου - Τάξη προστασίας IP68
KSA601 Διαδικτυακός αισθητήρας αλατότητας - 0-70 PSU ((Ηλεκτρομαγνητικό ηλεκτρόδιο, χωρίς συντήρηση) - Ακριβότητα: ± 1,5% FS-Σύνθημα: RS485 ((Modbus / RTU) - Προαιρετικό μήκος καλωδίου - Τάξη προστασίας IP68
KTU601 Διαδικτυακός αισθητήρας θολούτητας - ακρίβεια 0-1000 NTU: ± 3% της μετρούμενης τιμής ή ± 0,3 NTU, ανάλογα με το ποια από τις δύο τιμές είναι μεγαλύτερη - Έκδοση σήματος: RS485 (Modbus) - Διάστημα καλωδίου προαιρετικό - Τάξη προστασίας IP68
Εναλλακτικός υπολογιστής χλωρίου - 0-10ppm - Ακρίβεια: ± 1% ή 0,05 mg/l - Έξοδος σήματος: RS485 (Modbus) - Διάστημα καλωδίου προαιρετικό - Τάξη προστασίας IP68
Δέκτης COD σε απευθείας σύνδεση KCD602 (ΥΦ φασματοσκόπηση, απαλλαγμένη από χημικά) - Περιοχή: 0-100mg/l - Ακρίβεια: ±5% F.S. - Έκδοση σήματος: RS485 (Modbus/RTU) - Διάστημα καλωδίου προαιρετικό - Τάξη προστασίας IP68
KCA601 ενσωματωμένος αισθητήρας χλωροφύλλης Α - 0-400 μg/l-ακριβότητα: ±3% F.S.-Απόδοση σήματος: RS485 (Modbus) - μήκος καλωδίου προαιρετικός - Τάξη προστασίας IP68
Ενσωματωμένος αισθητήρας φυκιών μπλε-πράσινου χρώματος KBG601 - 100-300.000 κύτταρα/ ml - Ακρίβεια: ± 5% του επιπέδου σήματος 1 ppb ινών ινών ινών ινών ινών ινών ινών ινών ινών ινών ινών ινών ινών ινών ινών ινών ινών ινών ινών - Διάστημα καλωδίου προαιρετικό - Τάξη προστασίας IP68
Ενσωματωμένος αισθητήρας συγκέντρωσης ιλύων KSC601 -0,01-20000 mg/l, 0,01-45000 mg/l , 0,01-120000 mg / L - ακρίβεια: μικρότερη από ± 5% της μετρούμενης τιμής (ανάλογα με την ομοιογένεια της λάσπης) - Έκδοση σήματος: RS485 (Modbus) - Διάστημα καλωδίου προαιρετικό - Τάξη προστασίας IP68
Ηλεκτρονικός αισθητήρας υδροστατικού επιπέδου KHL601 - Πεδίο απόστασης 0 έως 100 m - ακρίβεια: ±1,5% F.S.- έξοδος σήματος: RS485 (Modbus/RTU) - μήκος καλωδίου προαιρετικό - επίπεδο προστασίας IP68

6.2Μονάδα τροφοδοσίας

Η μονάδα τροφοδοσίας χρησιμοποιεί ηλιακό πάνελ 8 W με μπαταρία λιθίου 60 Ah χωρίς συντήρηση.Τα δεδομένα αποστέλλονται ανά μία ώρα για να αποσταλούν ένα σύνολο προτύπων δεδομένων για 60 ημέρες σε συνεχείς βροχερές ημέρες. (Το διάστημα παρακολούθησης μπορεί να αλλάξει για τουλάχιστον 5 λεπτά)

6.3Μονάδα επεξεργασίας και διαβίβασης δεδομένων

Ο κύριος υπολογιστής DT-200 λαμβάνει δεδομένα μέτρησης μέσω της απόκτησης και επεξεργασίας λεωφορείου RS-485 (προτόκολλο Modbus/RTU).και στη συνέχεια η ασύρματη μονάδα στέλνει τα δεδομένα στον απομακρυσμένο διακομιστή, και ο χρήστης μπορεί να αποκτήσει την παρακολούθηση σε πραγματικό χρόνο.

6.4Μονάδα άγκυρας

Το σύστημα σημαδίας χρησιμοποιεί μέθοδο στερέωσης της άγκυρας στο κάτω μέρος για να στερεώνει το σχοινί στερέωσης της άγκυρας στο κάτω μέρος της σημαδίας ανάλογα με το βάθος του νερού και να στερεώνει το πλεονάζον σχοινί στην ακτή.

Σχήμα 5: Μονάδα άγκυρας

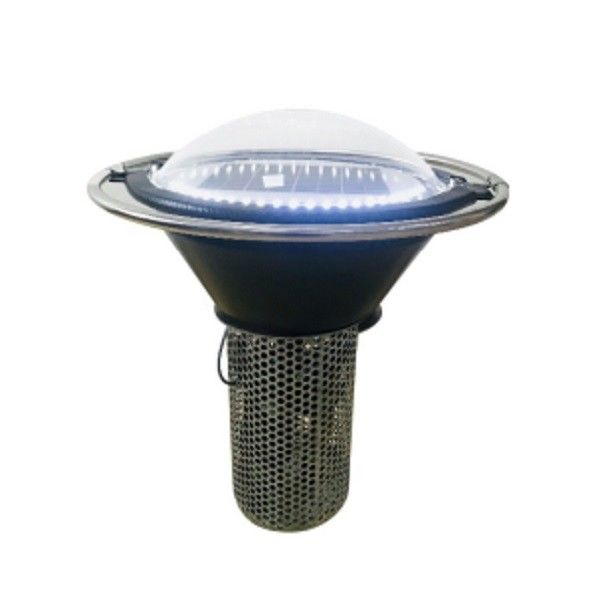

6.5 Το σώμα της σημαδούρας
Το πάνω μέρος του τυπικού σώματος είναι κατασκευασμένο από υλικό PMMA και το κάτω μέρος είναι κατασκευασμένο από κράμα αλουμινίου.Το συνολικό βάρος του σώματος της σημαίας είναι περίπου 10 kg για πλήρη σφράγισηΤο κάτω υλικό κράματος αλουμινίου ενισχύει την ικανότητα κατά της σύγκρουσης, το υλικό PMMA έχει διαπερατότητα φωτός 96%, μπορεί να μετατρέψει πιο αποτελεσματικά την ηλιακή ενέργεια σε ηλεκτρική ενέργεια.Η ασπίδα φίλτρου ενεργεί ως φίλτρο για ζιζάνια και προστασία για αισθητήρες.

7.ΗΜΑϊνΤεχνικόΕγώ...Δοκιμαστές καιΓΠροϋποθέσειςΟε

7.1 Τεχνικοί δείκτες

7.1.1 Ηλιακό πάνελ α) μέγεθος: διάμετρος: 300 mm β) ισχύς εισόδου: 8 w γ) τάση εξόδου: 18,4 v
7.1.2 Μπαταρία λιθίου (συμπεριλαμβανομένου του ελεγκτή)
Η μπαταρία: 60 Ah
7.1.3 Μονάδα μετάδοσης δεδομένων α) ασύρματη μετάδοση 4G (κλασσική διαμόρφωση), nb-iot, LoRa b) διπλή συχνότητα 900/1800, ρυθμός baud 9600
7.1.4 Μονάδα συλλογής δεδομένων
Εισαγωγή: DC 12 V 1 A
Μέση κατανάλωση ενέργειας: < 3w
7.1.5 Σώμα σημαδίας
Το υλικό PMMA στην κορυφή είναι μια ημιελλειπτική σφαίρα με διάμετρο 410 mm, και το υλικό κράματος αλουμινίου στο κάτω μέρος είναι ένας ημικόνος με μέγιστη διάμετρο 410 mm.
7.1.6 Αισθητήρας α) προαιρετικό διάλυτο οξυγόνο, ηλεκτρική αγωγιμότητα, θολότητα, άζωτο αμμωνίας, pH,ΟΡΠ και άλλοι ψηφιακοί αισθητήρες β) εξοπλισμένοι με μηχανική μηχανική αυτοκαθαριστική συσκευή γ) ψηφιακός αισθητήρας, rs-485 bus, Mod bus/RTU πρωτόκολλο επικοινωνίας
7.1.7 Διαστήματα μέτρησης

Το εργοστασιακό προεπιλεγμένο διάστημα μέτρησης 1 ώρα. Το διάστημα μέτρησης μπορεί να αλλάξει με ελάχιστο διάστημα 5 λεπτών.
7.1.8 Τρόπος ελέγχου
Μη ελεγχόμενη λειτουργία
7.1.9 Κύκλος διαβίβασης δεδομένων
Ο προεπιλεγμένος κύκλος εργοστασίου είναι 1 ώρα

7.2 ΛειτουργίαΓΠροϋποθέσεις

7.2.1 Θερμοκρασία περιβάλλοντος: 5°C ~ 65°C

7.2.2 Σχετική υγρασία: η σχετική υγρασία στο εσωτερικό της κοιλότητας της σημαίας δεν υπερβαίνει το 90%

7.2.3 Ηλεκτρική τροφοδοσία: DC 12v, συνδυασμένη τροφοδοσία από ηλιακή ενέργεια και μπαταρίες
