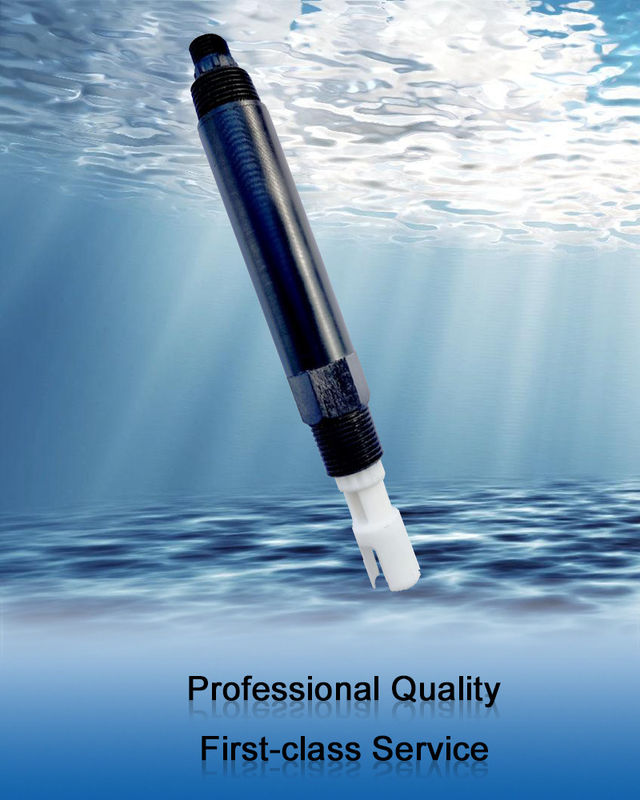

KEC601 μικρός αισθητήρας αγωγιμότητας οργάνων ελέγχου ποιότητας νερού περιλήψεων σε απευθείας σύνδεση για το διάφορο νερό νερού επιφάνειας πόσιμου νερού

1.Application περιβάλλον

• Πόσιμο νερό/νερό επιφάνειας/διάφορη παροχή νερού/βιομηχανική κατεργασία ύδατος.
• Παραγωγή σημάτων: Rs-485 (πρωτόκολλο Modbus/RTU).
• Κατάλληλη σύνδεση στον εξοπλισμό τρίτων όπως το PLC, το DCS, ο βιομηχανικός υπολογιστής ελέγχου, ο γενικός ελεγκτής, το χωρίς χαρτί όργανο καταγραφής ή η οθόνη αφής.
• Εγκατάσταση βύθισης με το 3/4 NPT νήμα σωλήνων για την εύκολη υποβρύχια εγκατάσταση ή εγκατάσταση στους σωλήνες και τις δεξαμενές.
• IP68 βαθμός προστασίας.

2.Technical προδιαγραφές

3.Dimensional σχέδιο

4.Installation και ηλεκτρική σύνδεση

4.1 εγκατάσταση

Σημείωση: Τουλάχιστον 2 εκατ. από το κατώτατο σημείο και τους πλευρικούς τοίχους του εμπορευματοκιβωτίου κατά τη διάρκεια της εγκατάστασης και της δοκιμής.

4.2 ηλεκτρική σύνδεση

a) Κόκκινη γραμμή - σκοινί δύναμης (12 ~ 24V)

b) Μαύρη γραμμή - που αλέθεται (GND)

c) Μπλε γραμμή - 485A

d) άσπρη γραμμή - 485B

e) γυμνό καλώδιο - προστατευμένο καλώδιο

Αφότου ολοκληρώνεται η καλωδίωση, πρέπει να ελεγχθεί προσεκτικά για να αποφύγει τις ανακριβείς συνδέσεις πριν από να τροφοδοτήσει επάνω.

Προδιαγραφή καλωδίων: Θεωρώντας ότι το καλώδιο βυθίζεται στο νερό (συμπεριλαμβανομένου του θαλάσσιου νερού) για πολύ καιρό ή εκτίθεται στον αέρα, το καλώδιο έχει ορισμένη αντίσταση διάβρωσης. Η εξωτερική διάμετρος του καλωδίου είναι Φ6 χιλ. και όλες οι διεπαφές είναι αδιάβροχες.
