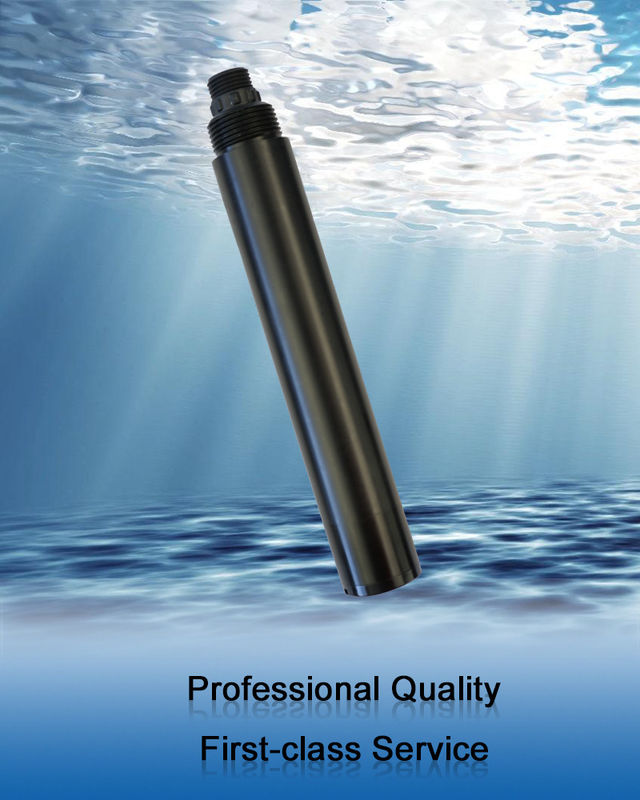

KSS601 σε απευθείας σύνδεση διεσπαρμένη 90° ελαφριά αρχή αισθητήρων αναστολής, ενσωματωμένη υποστήριξη rs-485, Modbus/RTU αισθητήρων θερμοκρασίας

1.Operational αρχή

Το KSS601 ενσωμάτωσε το σε απευθείας σύνδεση αισθητήρα αναστολής σχεδιάζεται και κατασκευάζεται χρησιμοποιώντας την αρχή της διεσπαρμένης ελαφριάς μέτρησης αναστολής. Όταν μια ακτίνα του φωτός είναι συναφής σε μια δειγματοληψία ύδατος, το φως διασκορπίζεται από το ανασταλμένο θέμα στη δειγματοληψία ύδατος, και το διεσπαρμένο φως στη δειγματοληψία ύδατος υπολογίζεται με τη μέτρηση της έντασης της διεσπαρμένης ελαφριάς καθέτου στο συναφές φως και τη σύγκριση της με την εσωτερική αξία βαθμολόγησης, που γίνονται γραμμικό με την παραγωγή την τελική αξία.

2.Feature

• διεσπαρμένη 90° ελαφριά αρχή, ενσωματωμένος αισθητήρας θερμοκρασίας
• Υποστήριξη rs-485, πρωτόκολλο Modbus/RTU
• Δομή οπτικών ινών, ισχυρή αντίσταση στην εξωτερική ελαφριά παρέμβαση
• Πηγή φωτός των υπέρυθρων οδηγήσεων με την υψηλή σταθερότητα
• IP68 προστασία, βάθος νερού μέσα σε 20 μέτρα
• Κατάλληλος, γρήγορος, σταθερός και εύκολος να διατηρήσει

3.Technical προδιαγραφές

4.Dimensional σχέδιο

5.Installation και ηλεκτρική σύνδεση

5.1 εγκατάσταση


Απαιτήσεις απόστασης εγκατάστασης: κρατήστε περισσότερο από 5cm με τον πλευρικό τοίχο και 10cm ή περισσότερων με το κατώτατο σημείο.

5.2 ηλεκτρική σύνδεση

a) Κόκκινη γραμμή - σκοινί δύναμης (12 ~ 24V)
β) μαύρη γραμμή - που αλέθεται (GND)

γ) μπλε γραμμή - 485A
δ) άσπρη γραμμή - 485B
ε) γυμνό καλώδιο - προστατευμένο καλώδιο
Αφότου ολοκληρώνεται η καλωδίωση, πρέπει να ελεγχθεί προσεκτικά για να αποφύγει τις ανακριβείς συνδέσεις πριν από να τροφοδοτήσει επάνω.

Προδιαγραφή καλωδίων: Θεωρώντας ότι το καλώδιο βυθίζεται στο νερό (συμπεριλαμβανομένου του θαλάσσιου νερού) για πολύ καιρό ή εκτίθεται στον αέρα, το καλώδιο έχει ορισμένη αντίσταση διάβρωσης. Η εξωτερική διάμετρος του καλωδίου είναι Φ6 χιλ. και όλες οι διεπαφές είναι αδιάβροχες.

6.Maintenance

6.1 διαδικασίες και μέθοδοι συντήρησης

6.1.1 σχέδιο συντήρησης
Η καθαρότητα του παραθύρου μέτρησης είναι πολύ σημαντική να διατηρήσει τις ακριβείς αναγνώσεις.

6.1.2 μέθοδοι συντήρησης

• Εξωτερική επιφάνεια αισθητήρων: Καθαρίστε την εξωτερική επιφάνεια του αισθητήρα με το νερό βρύσης. Εάν υπάρχουν ακόμα συντρίμμια που αφήνονται, τα σκουπίστε με έναν μαλακό, μετριάζει το ύφασμα. Για κάποιο επίμονο ρύπο, προσθέστε κάποιο υγρό οικιακής πλύσης στο νερό βρύσης για να το καθαρίσετε.
• Ελέγξτε το καλώδιο του αισθητήρα: το καλώδιο δεν πρέπει να είναι σφιχτό κατά να λειτουργήσει κανονικά, διαφορετικά το καλώδιο μέσα στο καλώδιο θα σπάσουν και ο αισθητήρας δεν θα λειτουργήσει κατάλληλα.
• Ελέγξτε το παράθυρο μέτρησης του αισθητήρα για το ρύπο.

6.1.3 σημειώσεις
Ο έλεγχος περιέχει τα ευαίσθητα οπτικά και ηλεκτρονικά συστατικά. Σιγουρευτείτε ότι ο έλεγχος δεν υπόκειται στον αυστηρό μηχανικό κλονισμό. Δεν υπάρχει κανένα μέρος μέσα στον έλεγχο που απαιτεί τη συντήρηση χρηστών.

6.2 βαθμολόγηση αισθητήρων

• Μηά βαθμολόγηση: χρησιμοποιήστε μια κούπα μεγάλου ποσού για να πάρετε ένα κατάλληλο ποσό μηάς αναστολής ή μια γνωστή συγκέντρωση της αναστολής (0 ~ 200.0mg/Λ), ο αισθητήρας τοποθετείται κάθετα στη λύση, το μπροστινό μέρος του αισθητήρα είναι τουλάχιστον 10cm από το κατώτατο σημείο της κούπας, 1 μικρή μηά βαθμολόγηση εκτελείται αφότου η αξία είναι σταθερή. Οι οδηγίες αναφέρονται στο παράρτημα.
• Βαθμολόγηση κλίσεων: Τοποθετήστε τον έλεγχο αισθητήρων σε μια αναστολή της γνωστής συγκέντρωσης (200.0~2000.0mg/L). Το μπροστινό μέρος του αισθητήρα είναι τουλάχιστον 10cm μακρυά από το κατώτατο σημείο της κούπας. Μετά από 1 λεπτό, η αξία σταθεροποιείται και η κλίση είναι βαθμολογημένη. Οι οδηγίες αναφέρονται στο παράρτημα.

Σημείωση: Καμία φυσαλίδα δεν μπορεί να παραχθεί στο μέτωπο του ελέγχου.

6.3 συχνά ερωτήσεις

7.Quality και υπηρεσία

7.1 εξασφάλιση ποιότητας

• Το τμήμα ποιοτικής επιθεώρησης έχει τυποποιήσει τις διαδικασίες επιθεώρησης, τον προηγμένο και τέλειο εξοπλισμό δοκιμής και τα μέσα, και αυστηρά σύμφωνα με τους κανονισμούς, για να κάνει τη δοκιμή γήρανσης 72 ώρας και τη δοκιμή σταθερότητας στο προϊόν, και για να μην επιτρέψει σε ένα αναρμόδιο προϊόν για να αφήσει το εργοστάσιο.
• Το λαμβάνον κόμμα επιστρέφει άμεσα τη batch προϊόντων με ένα ποσοστό αποτυχίας του 2%, και όλες οι δαπάνες που αναλαμβάνονται επιβαρύνουν τον προμηθευτή. Τα πρότυπα αναφοράς αναφέρονται στην περιγραφή προϊόντων που παρέχεται από τον προμηθευτή.
• Εγγυηθείτε την ποσότητα αγαθών και την ταχύτητα της αποστολής.

7.2 εξαρτήματα και ανταλλακτικά
Αυτό το προϊόν περιλαμβάνει:

• 1 αισθητήρας
• 1 αντίγραφο των οδηγιών
• 1 πιστοποιητικό

7.3 υποχρέωση υπηρεσιών μεταπωλήσεων
Η επιχείρηση παρέχει την τοπική υπηρεσία μεταπωλήσεων μέσα σε ένα έτος από την ημερομηνία πώλησης, αλλά δεν περιλαμβάνει τη ζημία που προκαλείται από την ανάρμοστη χρήση. Εάν η επισκευή ή η ρύθμιση απαιτείται, παρακαλώ την επιστρέψτε, αλλά τα έξοδα αποστολής πρέπει να είναι ματαιόδοξα. Χαλασμένη στον τρόπο, η επιχείρηση θα αποκαταστήσει τη ζημία του οργάνου δωρεάν.
