Μέθοδος σκέδασης σε απευθείας σύνδεση αισθητήρας θολότητας με κατά των παρεμβολών και εύρος 0 ~ 100 NTU

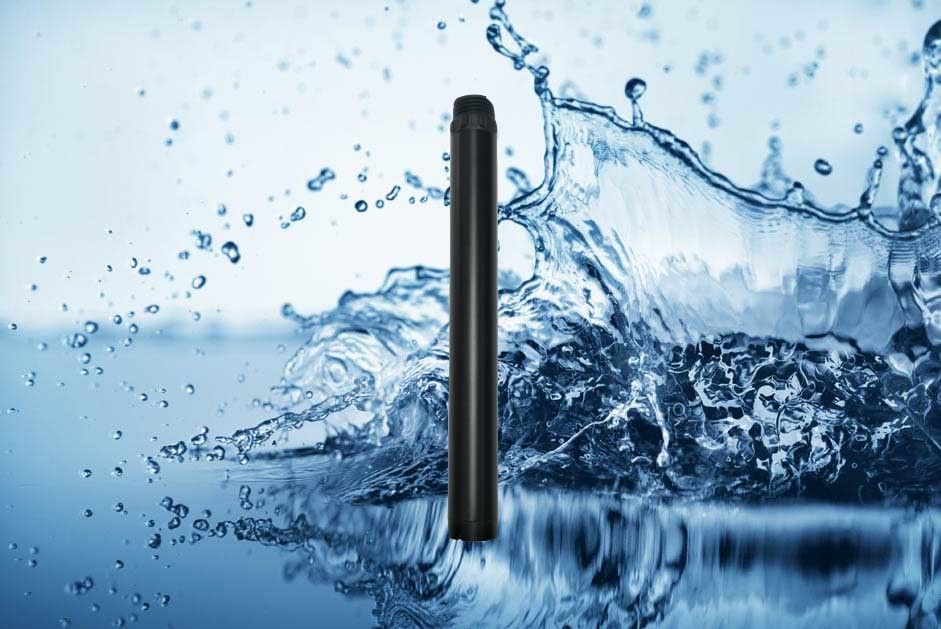

Το ενσωματωμένο on-line θολόμετρο KTU310 έχει σχεδιαστεί και κατασκευαστεί με βάση την αρχή του θολόμετρου σκέδασης φωτός. Όταν μια δέσμη φωτός εισέρχεται σε ένα δείγμα νερού, το φως διασκορπίζεται από το υλικό θολότητας στο δείγμα νερού. Η θολότητα στο δείγμα νερού μπορεί να υπολογιστεί μετρώντας την ένταση του σκεδαζόμενου φωτός στην κατακόρυφη κατεύθυνση του προσπίπτοντος φωτός και συγκρίνοντάς την με την εσωτερική τιμή βαθμονόμησης, η τελική τιμή εξάγεται μετά τη γραμμικοποίηση.

• Αρχή σκέδασης γωνίας 90 °, ενσωματωμένος αισθητήρας θερμοκρασίας
• Υποστήριξη RS-485, πρωτόκολλο Modbus/RTU
• Δομή ινών, ισχυρή ικανότητα κατά των παρεμβολών του εξωτερικού φωτός
• Υπέρυθρη πηγή φωτός LED, υψηλή σταθερότητα
• IP68, θωράκιση, βάθος νερού, 20 μέτρα
• Βολικό, γρήγορο, σταθερό και εύκολο στη συντήρηση

Απόσταση τοποθέτησης: 5 cm πάνω από το πλευρικό τοίχωμα και 10 cm πάνω από το κάτω μέρος.

Το καλώδιο είναι ένα θωρακισμένο σύρμα συνεστραμμένου ζεύγους 4 πυρήνων που ορίζεται στη σειρά:
Κόκκινο καλώδιο -- καλώδιο ρεύματος (12V-24VDC)
Μαύρη γραμμή (GND)
Blue Line -- 485a
Λευκή γραμμή -- 485b
Πριν από την ηλεκτροδότηση, η σειρά καλωδίωσης θα πρέπει να ελεγχθεί προσεκτικά για να αποφευχθούν περιττές απώλειες που προκαλούνται από σφάλματα καλωδίωσης.
Οδηγίες καλωδίωσης: Εξετάστε το μακροχρόνιο βύθισμα του καλωδίου στο νερό (συμπεριλαμβανομένου του θαλασσινού νερού) ή εκτεθειμένο στον αέρα, όλες οι καλωδιώσεις απαιτούνται για αδιάβροχη επεξεργασία, το καλώδιο πελάτη πρέπει να έχει μια συγκεκριμένη αντιδιαβρωτική ικανότητα.

6.1.1 Πρόγραμμα συντήρησης
Η μέτρηση της καθαριότητας των παραθύρων είναι σημαντική για τη διατήρηση ακριβών μετρήσεων.

6.1.2 Μέθοδοι Συντήρησης
Εξωτερική επιφάνεια αισθητήρα: καθαρίστε την εξωτερική επιφάνεια του αισθητήρα με νερό βρύσης, εάν υπάρχουν ακόμα υπολείμματα υπολειμμάτων, σκουπίστε με ένα υγρό μαλακό πανί, για λίγη επίμονη βρωμιά, μπορείτε να προσθέσετε λίγο υγρό οικιακού καθαρισμού στο νερό της βρύσης για καθαρισμό.
Ελέγξτε το καλώδιο του αισθητήρα: το καλώδιο δεν πρέπει να είναι τεντωμένο όταν λειτουργεί κανονικά, διαφορετικά είναι εύκολο να σπάσετε το καλώδιο μέσα στο καλώδιο και να κάνετε τον αισθητήρα να μην μπορεί να λειτουργήσει κανονικά.
Ελέγξτε εάν το παράθυρο μέτρησης του αισθητήρα είναι βρώμικο και η βούρτσα καθαρισμού είναι κανονική.
6.1.3 Σημεία που πρέπει να σημειωθούν
Ο αισθητήρας περιέχει ευαίσθητα οπτικά και ηλεκτρονικά εξαρτήματα. Βεβαιωθείτε ότι ο καθετήρας δεν χτυπιέται από βαριά μηχανήματα. Δεν υπάρχουν εξαρτήματα στο εσωτερικό του καθετήρα που να απαιτούν συντήρηση από τον χρήστη.

Βαθμονόμηση μηδενικού σημείου: πάρτε μια κατάλληλη ποσότητα υγρού μηδενικής θολότητας με ένα μεγάλο ποτήρι και τοποθετήστε τον αισθητήρα κατακόρυφα στο διάλυμα. Το μπροστινό μέρος του αισθητήρα πρέπει να απέχει τουλάχιστον 10 cm από το κάτω μέρος του ποτηριού ζέσεως. Η βαθμονόμηση στο σημείο μηδέν θα πρέπει να πραγματοποιηθεί μετά από 3 ~ 5 λεπτά αριθμητικής σταθεροποίησης. Παράρτημα αναφοράς οδηγιών.
Βαθμονόμηση κλίσης: ο αισθητήρας τοποθετείται σε τυπικό διάλυμα, το μπροστινό άκρο του αισθητήρα απέχει τουλάχιστον 10 cm από το κάτω μέρος του ποτηριού και η βαθμονόμηση κλίσης πραγματοποιείται μετά από 3 ~ 5 λεπτά αριθμητικής σταθεροποίησης. Παράρτημα αναφοράς οδηγιών.

Τα τμήματα επιθεώρησης ποιότητας έχουν τυποποιημένες διαδικασίες επιθεώρησης, με προηγμένο και τέλειο εξοπλισμό και μέσα δοκιμών, και σε αυστηρή συμφωνία με τους κανόνες επιθεώρησης, 72-ωρη γήρανση των προϊόντων για να κάνουν πειράματα, πειράματα σταθερότητας, μην αφήνετε ένα μη εξουσιοδοτημένο εργοστάσιο προϊόντων.
Ο παραλήπτης θα επιστρέψει την παρτίδα του προϊόντος με ποσοστό μη συμμόρφωσης 2% και όλο το κόστος θα βαρύνει τον προμηθευτή. Το πρότυπο αντιπαροχής αναφέρεται στην περιγραφή του προϊόντος που παρέχεται από τον προμηθευτή.
Εγγύηση για την ποσότητα και την ταχύτητα παράδοσης.

• 1 αισθητήρας
• 1 αντίγραφο του εγχειριδίου οδηγιών
• Πιστοποιητικό 1

Η εταιρεία μας παρέχει υπηρεσίες μετά την πώληση για ένα έτος από την ημερομηνία πώλησης, αλλά δεν περιλαμβάνει ζημιές που προκαλούνται από ακατάλληλη χρήση. Εάν χρειάζεται επισκευή ή προσαρμογή, επιστρέψτε το με δικά σας έξοδα, η εταιρεία θα επιδιορθώσει τη ζημιά του οργάνου δωρεάν.
