Σε απευθείας σύνδεση παραγωγή σημάτων συσκευών αποστολής σημάτων KWS750 αισθητήρων pH ελέγχου pH αισθητήρων ποιότητας νερού: Rs-485 (πρωτόκολλο Modbus/RTU)

1. Εισαγωγικός

Το ηλεκτρόδιο γυαλιού ιόντων υδρογόνου και το ηλεκτρόδιο αναφοράς χρησιμοποιήθηκαν για να διαμορφώσουν ένα γαλβανικό κύτταρο. Στο στάδιο της ιονικής ανταλλαγής μεταξύ των ιόντων υδρογόνου στην ταινία γυαλιού και της μετρημένης λύσης, η συγκέντρωση των ιόντων υδρογόνου στη λύση ανιχνεύθηκε με τη μέτρηση της πιθανής διαφοράς μεταξύ των ηλεκτροδίων, ώστε να μετρηθεί η αξία pH του μετρημένου υγρού.

Ο αισθητήρας pH, συνήθως γνωστός ως έλεγχος pH, αποτελείται από το ηλεκτρόδιο γυαλιού και το ηλεκτρόδιο αναφοράς. Το ηλεκτρόδιο γυαλιού αποτελείται από μια ράβδο υποστήριξης γυαλιού, μια ταινία γυαλιού, μια εσωτερική λύση αναφοράς, ένα εσωτερικό ηλεκτρόδιο αναφοράς, ένα ηλεκτρόδιο ΚΑΠ, και ένα καλώδιο. Το ηλεκτρόδιο αναφοράς έχει μια γνωστή και σταθερή δυνατότητα ηλεκτροδίων, και calomel ή τα ασημένια/ασημένια ηλεκτρόδια χλωριδίου χρησιμοποιείται συνήθως. Επειδή η αξία pH συσχετίζεται με τη θερμοκρασία, είναι γενικά απαραίτητο να προστεθεί ένα ηλεκτρόδιο θερμοκρασίας για την αποζημίωση θερμοκρασίας για να διαμορφώσει ένα τριπολικό σύνθετο ηλεκτρόδιο.

Χρησιμοποιημένο για τον περιβαλλοντικό έλεγχο ποιότητας νερού, την όξινη/αλκαλική/αλατισμένη λύση, τη διαδικασία χημικής αντίδρασης και τη διαδικασία βιομηχανικής παραγωγής, μπορεί να καλύψει τις απαιτήσεις της σε απευθείας σύνδεση μέτρησης pH για τις περισσότερες βιομηχανικές εφαρμογές.

2. Τεχνικές προδιαγραφές

3. Διαστατικό σχέδιο

Σημείωση: Ο συνδετήρας αισθητήρων είναι αδιάβροχο κοινό αρσενικό κεφάλι m16-5 πυρήνων.

4. Εγκατάσταση και ηλεκτρική σύνδεση

4.1 εγκατάσταση

Σημείωση: Ο αισθητήρας δεν πρέπει να είναι εγκατεστημένη άνω πλευρά - κάτω ή οριζόντια όταν εγκαθίσταται, τουλάχιστον διαγωνίως 15 βαθμών ή περισσότερο.

4.2 ηλεκτρική σύνδεση

a) Κόκκινη γραμμή - σκοινί δύναμης (12 ~ 24V)

b) Μαύρη γραμμή - που αλέθεται (GND)

c) Μπλε γραμμή - 485A

d) άσπρη γραμμή - 485B

e) γυμνό καλώδιο - προστατευμένο καλώδιο

Αφότου ολοκληρώνεται η καλωδίωση, πρέπει να ελεγχθεί προσεκτικά για να αποφύγει τις ανακριβείς συνδέσεις πριν από να τροφοδοτήσει επάνω.

Προδιαγραφή καλωδίων: Θεωρώντας ότι το καλώδιο βυθίζεται στο νερό (συμπεριλαμβανομένου του θαλάσσιου νερού) για πολύ καιρό ή εκτίθεται στον αέρα, το καλώδιο έχει ορισμένη αντίσταση διάβρωσης. Η εξωτερική διάμετρος του καλωδίου είναι Φ6 χιλ. και όλες οι διεπαφές είναι αδιάβροχες.

5. Συντήρηση

5.1 χρήση και συντήρηση

Κατά μέτρηση του αισθητήρα pH, την πρέπει να καθαριστεί στο αποσταγμένο νερό (ή το εξιοντισμένο νερό), και το έγγραφο φίλτρων πρέπει να χρησιμοποιηθεί για να απορροφήσει την υγρασία για να αποτρέψει τις ακαθαρσίες από την εισαγωγή στο υγρό που εξετάζεται. το 1/3 του αισθητήρα πρέπει να παρεμβληθεί στη λύση που εξετάζεται.

Ο αισθητήρας πρέπει να πλυθεί όταν όχι σε λειτουργία, σε ένα προστατευτικό μανίκι με μια λύση χλωριδίου καλίου 3,5 mol/L, ή τον αισθητήρα που παρεμβάλλεται σε ένα εμπορευματοκιβώτιο με μια λύση χλωριδίου καλίου 3,5 mol/L.

Έλεγχος εάν το τερματικό είναι ξηρό. Εάν είναι λεκιασμένο, το σκουπίστε με το απόλυτο οινόπνευμα και το ξεράνετε. Αποφύγετε τη μακροπρόθεσμη βύθιση στο αποσταγμένο νερό ή την πρωτεϊνική λύση και αποτρέψτε την επαφή με το λίπος σιλικόνης. Με έναν μακρύτερο αισθητήρα, η ταινία γυαλιού της μπορεί να γίνει διαφανής ή με τις καταθέσεις, οι οποίες μπορούν να πλυθούν με το αραιό υδροχλωρικό οξύ και να ξεπλυθούν με το νερό. Ο αισθητήρας χρησιμοποιείται για πολύ καιρό. Όταν ένα λάθος μέτρησης εμφανίζεται, πρέπει να βαθμολογηθεί με το μετρητή για τη βαθμολόγηση.

Όταν η βαθμολόγηση και η μέτρηση δεν μπορούν να εκτελεσθούν ενώ ο αισθητήρας διατηρείται και διατηρείται με τον ανωτέρω τρόπο, ο αισθητήρας έχει αποτύχει. Παρακαλώ αντικαταστήστε τον αισθητήρα.

Τυποποιημένος πίνακας αναφοράς απομονωτών pH

Η πραγματικά ανάγνωση και τα πρότυπα του οργάνου έχουν μερικές φορές ένα λάθος των λέξεων ±1.

5.2 βαθμολόγηση

Σημείωση: Ο αισθητήρας έχει βαθμολογηθεί πρίν αφήνει το εργοστάσιο. Εάν το λάθος μέτρησης δεν ξεπερνιέται, δεν πρέπει να βαθμολογηθεί αυθαίρετα.

a) Μηά βαθμολόγηση

Η χρήση 250 μιλ. του αποσταγμένου νερού σε έναν μετρώντας κύλινδρο, χύνει σε μια κούπα, προσθέτει ένα πακέτο της σκόνης βαθμολόγησης με pH=6.86, ανακατώνει ομοιόμορφα με μια ράβδο γυαλιού έως ότου διαλύεται εντελώς η σκόνη, διαμορφώνει τη λύση με pH=6.86, έβαλε τον αισθητήρα στη λύση, περιμένει 3 ~5 λεπτά, αφότου η αξία είναι σταθερή, βλέπει εάν η επιδειχθείσα αξία είναι 6,86. Εάν όχι, πρέπει να εκτελέσετε μηά βαθμολόγηση. Αναφερθείτε στο παράρτημα για τις οδηγίες βαθμολόγησης.

b) Βαθμολόγηση κλίσεων

Για την όξινη λύση: Πάρτε 250 μιλ. του αποσταγμένου νερού σε έναν μετρώντας κύλινδρο, χύστε σε μια κούπα, προσθέστε ένα πακέτο της σκόνης βαθμολόγησης με pH=4.00, ανακατώστε ομοιόμορφα με μια ράβδο γυαλιού έως ότου διαλύεται εντελώς η σκόνη, και διαμορφώστε τη λύση σε pH=4.00 Στη λύση, περιμένετε 3 έως 5 λεπτά. Αφότου η αξία είναι σταθερή, δείτε εάν η αξία είναι 4,00. Εάν όχι, η βαθμολόγηση κλίσεων απαιτείται. Αναφερθείτε στο παράρτημα για τις οδηγίες βαθμολόγησης.

Για την αλκαλική λύση: Πάρτε 250 μιλ. του αποσταγμένου νερού σε έναν μετρώντας κύλινδρο, χύστε σε μια κούπα, προσθέστε ένα πακέτο της σκόνης βαθμολόγησης με pH=9.18, ανακατώστε ομοιόμορφα με μια ράβδο γυαλιού έως ότου διαλύεται εντελώς η σκόνη, και διαμορφώστε τη λύση σε pH=9.18 Στη λύση, περιμένετε 3 έως 5 λεπτά. Αφότου η αξία είναι σταθερή, ελέγξτε εάν η επίδειξη είναι 9,18. Εάν όχι, η βαθμολόγηση κλίσεων απαιτείται. Αναφερθείτε στο παράρτημα για τις οδηγίες βαθμολόγησης.

6.Quality και υπηρεσία

6.1 εξασφάλιση ποιότητας

• Το τμήμα ποιοτικής επιθεώρησης έχει τυποποιήσει τις διαδικασίες επιθεώρησης, τον προηγμένο και τέλειο εξοπλισμό δοκιμής και τα μέσα, και αυστηρά σύμφωνα με τους κανονισμούς, για να κάνει τη δοκιμή γήρανσης 72 ώρας και τη δοκιμή σταθερότητας στο προϊόν, και για να μην επιτρέψει σε ένα αναρμόδιο προϊόν για να αφήσει το εργοστάσιο.
• Το λαμβάνον κόμμα επιστρέφει άμεσα τη batch προϊόντων με ένα ποσοστό αποτυχίας του 2%, και όλες οι δαπάνες που αναλαμβάνονται επιβαρύνουν τον προμηθευτή. Τα πρότυπα αναφοράς αναφέρονται στην περιγραφή προϊόντων που παρέχεται από τον προμηθευτή.
• Εγγυηθείτε την ποσότητα αγαθών και την ταχύτητα της αποστολής.

6.2 εξαρτήματα και ανταλλακτικά

Αυτό το προϊόν περιλαμβάνει:

• 1 αισθητήρας
• Σκόνη βαθμολόγησης 3 πακέτα
• 1 αντίγραφο του εγχειριδίου
• 1 πιστοποιητικό

6.3 υποχρέωση υπηρεσιών μεταπωλήσεων

Η επιχείρηση παρέχει την τοπική υπηρεσία μεταπωλήσεων μέσα σε ένα έτος από την ημερομηνία πώλησης, αλλά δεν περιλαμβάνει τη ζημία που προκαλείται από την ανάρμοστη χρήση. Εάν η επισκευή ή η ρύθμιση απαιτείται, παρακαλώ την επιστρέψτε, αλλά τα έξοδα αποστολής πρέπει να είναι ματαιόδοξα. Χαλασμένη στον τρόπο, η επιχείρηση θα αποκαταστήσει τη ζημία του οργάνου δωρεάν.

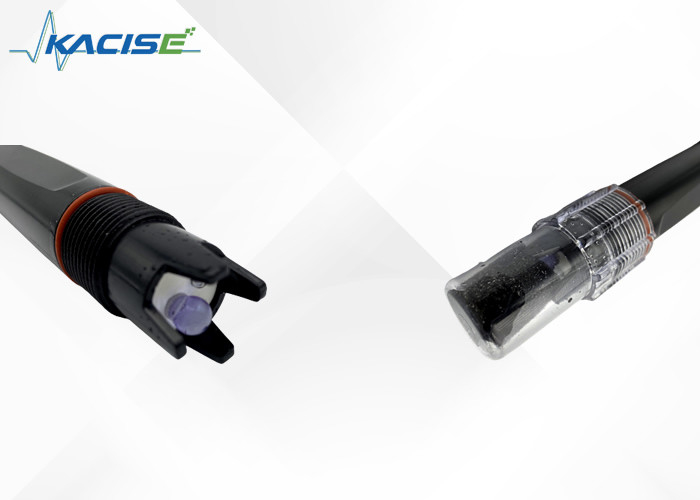

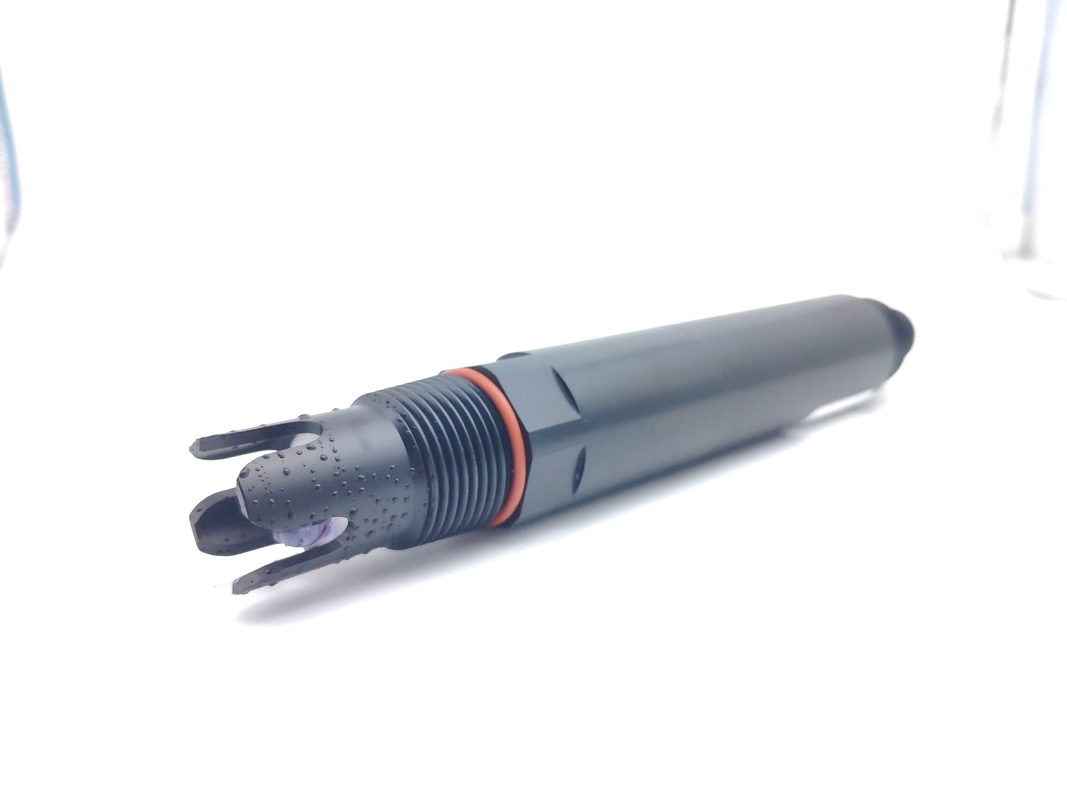

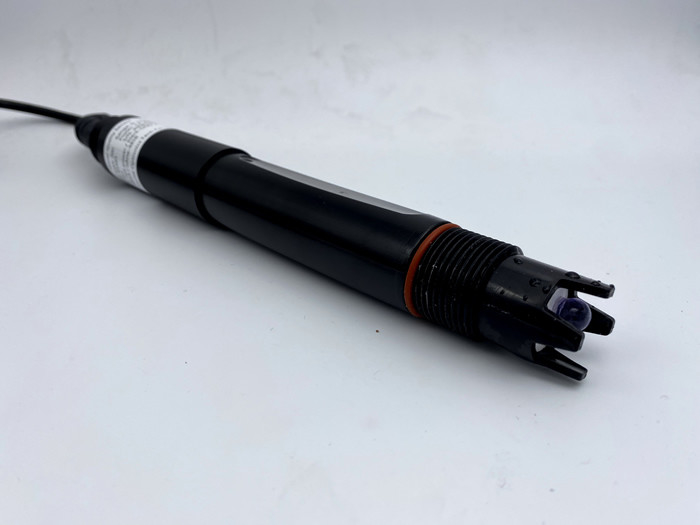

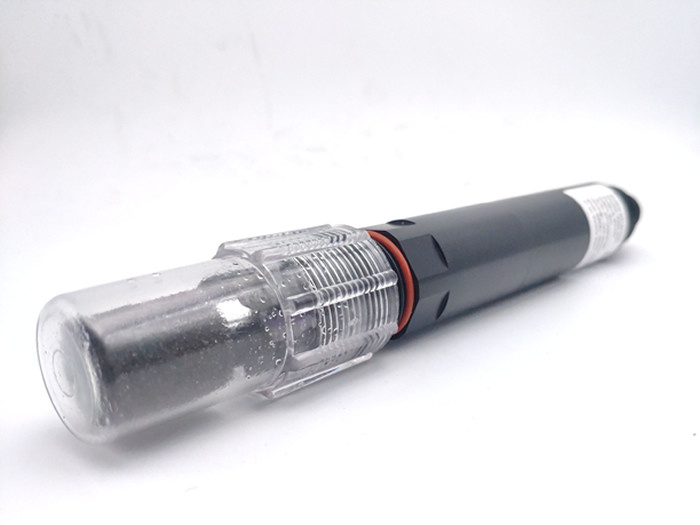

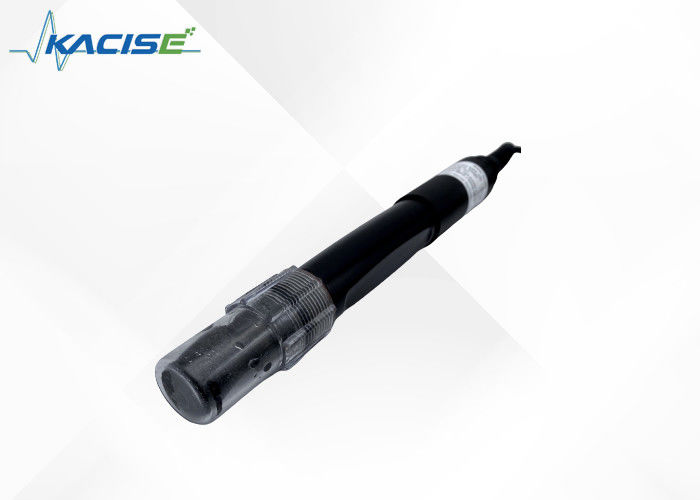

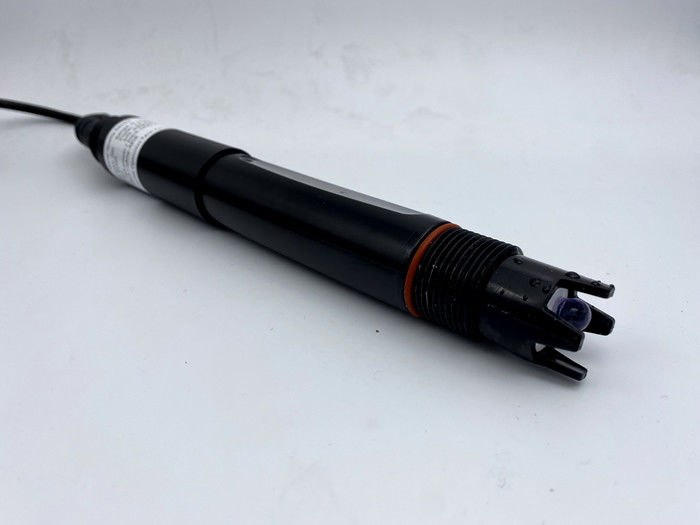

Φωτογραφία
