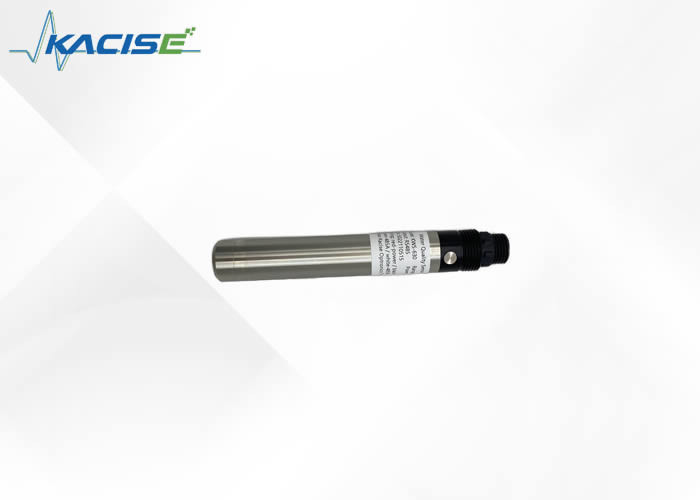

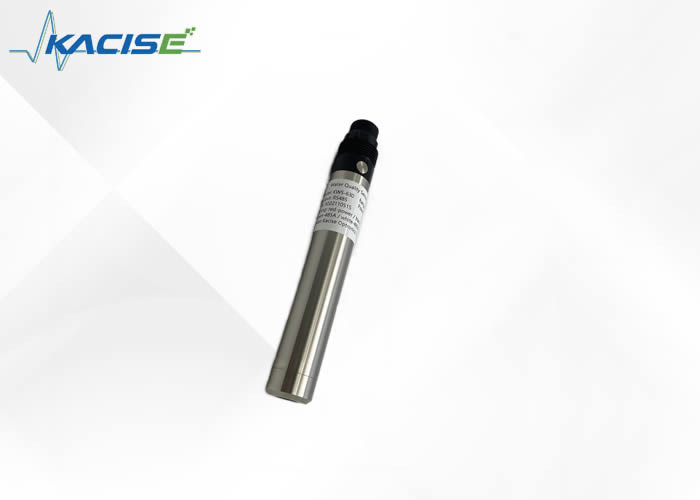

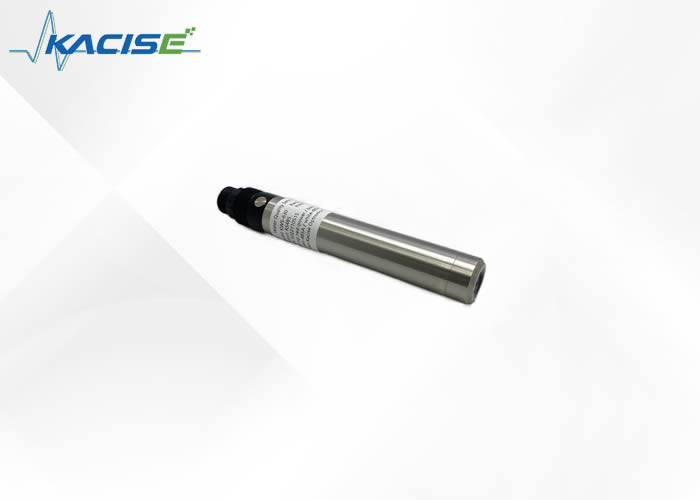

Διασύνδεση RS485 Αισθητήρας Διαλυμένου Οξυγόνου Anti Interference KFDO601 με μέθοδο φθορισμού

1: Η μέθοδος φθορισμού όργανο μέτρησης διαλυμένου οξυγόνου βασίζεται στην αρχή της απόσβεσης φθορισμού. Το φθορίζον υλικό στο μπροστινό μέρος του αισθητήρα είναι ένα ειδικό σύνθετο πορφυρίνης πλατίνας από φύλλο πολυεστέρα που επιτρέπει στα μόρια του αερίου να περάσουν. Η επιφάνεια είναι επικαλυμμένη με ένα μαύρο υλικό που εμποδίζει το φως για να αποτρέψει την παρεμβολή του ηλιακού φωτός και άλλων φθοριζόντων ουσιών στο νερό.

Το μπλε φως φωτίζει το φθορίζον υλικό και το αναγκάζει να διεγείρει και να εκπέμπει κόκκινο φως. Δεδομένου ότι τα μόρια οξυγόνου μπορούν να αφαιρέσουν ενέργεια (φαινόμενο σβέσης), ο χρόνος και η ένταση του διεγερμένου κόκκινου φωτός είναι αντιστρόφως ανάλογες με τη συγκέντρωση των μορίων οξυγόνου. Μετρώντας τη διαφορά φάσης μεταξύ του κόκκινου φωτός διέγερσης και του φωτός αναφοράς και συγκρίνοντας με την εσωτερική τιμή βαθμονόμησης, μπορεί να υπολογιστεί η συγκέντρωση του μορίου οξυγόνου. Μετά τη γραμμικοποίηση και την αντιστάθμιση θερμοκρασίας, εξάγεται η τελική τιμή.

2: Ο πολογραφικός αισθητήρας αποτελείται από μια ασημένια άνοδο και μια χρυσή κάθοδο με έναν δακτύλιο στο κάτω μέρος. Μια λεπτή ημιδιαπερατή μεμβράνη, απλωμένη πάνω από τον αισθητήρα, μπορεί να απομονώσει το ηλεκτρόδιο από το εξωτερικό ενώ επιτρέπει στο αέριο να εισέλθει. Το κάτω μέρος του αισθητήρα είναι γεμάτο με μια μικρή ποσότητα επιφανειοδραστικού ηλεκτρολύτη για ενίσχυση της διαβροχής κατά τη λειτουργία.

Όταν εφαρμόζεται τάση πόλωσης στο ηλεκτρόδιο του πολωγραφικού αισθητήρα, το οξυγόνο διεισδύει στη μεμβράνη και αντιδρά στην κάθοδο, δημιουργώντας ρεύμα.

• Δεν απαιτείται ηλεκτρολύτης και δεν θα πολωθεί.
• Καμία κατανάλωση οξυγόνου, δεν επηρεάζεται από τον ρυθμό ροής.
• Ενσωματωμένος αισθητήρας θερμοκρασίας, αυτόματη αντιστάθμιση θερμοκρασίας.
• Χωρίς παρεμβολές από χημικές ουσίες όπως τα σουλφίδια
• Μικρή μετατόπιση, γρήγορη αντίδραση, πιο ακριβής μέτρηση.
• Μακρύς κύκλος υπηρεσιών, χαμηλότερο κόστος χρήσης.
• Απλή αντικατάσταση του καπακιού φθορισμού.
• Διασύνδεση Rs-485, πρωτόκολλο Modbus/RTU.
• Χαμηλή κατανάλωση ενέργειας, κατά των παρεμβολών.

Σημείωμα:Ο συνδετήρας του αισθητήρα είναι αρσενικός αδιάβροχος συνδετήρας m16-5 πυρήνων.

Ο αισθητήρας πρέπει να εγκατασταθεί σταθερά κάτω από τη στάθμη του υγρού. Η εγκατάσταση και η χρήση πρέπει να αποφεύγουν τη σύγκρουση ή το ξύσιμο στην επιφάνεια της κεφαλής του φθορισμού φιλμ. Το τμήμα της κεφαλής της φθορίζουσας μεμβράνης πρέπει να αποφεύγει να προσκολλάται από το κάτω ίζημα. Αφαιρέστε το ελαστικό κάλυμμα κατά τη χρήση.

• Κόκκινο καλώδιο τροφοδοσίας (12 ~ 24 V)
• Μαύρο καλώδιο γείωσης (GND)
• Blue Line-485 A
• Λευκή Γραμμή-485 Β

Ελέγξτε προσεκτικά τη σειρά καλωδίωσης πριν από την ενεργοποίηση για να αποφύγετε περιττές απώλειες που προκαλούνται από σφάλματα καλωδίωσης.

Οδηγίες καλωδίωσης: Λαμβάνοντας υπόψη ότι τα καλώδια έχουν βυθιστεί σε νερό (συμπεριλαμβανομένου του θαλασσινού νερού) ή έχουν εκτεθεί στον αέρα για μεγάλο χρονικό διάστημα, όλες οι θέσεις καλωδίωσης πρέπει να είναι αδιάβροχες και τα καλώδια πρέπει να έχουν συγκεκριμένη αντοχή στη διάβρωση.

Διαφορετικό από την ηλεκτροχημική αρχή της τεχνολογίας του ανιχνευτή διαλυμένου οξυγόνου, ο ανιχνευτής διαλυμένου οξυγόνου φθορισμού δεν καταναλώνει οξυγόνο και δεν χρειάζεται να καθαρίζεται συχνά (εκτός εάν χρησιμοποιείται σε παχύρρευστο υγρό).

Σημείωση: Η συχνότητα συντήρησης στον παραπάνω πίνακα συνιστάται μόνο και το προσωπικό συντήρησης θα καθαρίσει τον αισθητήρα σύμφωνα με την πραγματική χρήση του αισθητήρα. Ωστόσο, η συχνότητα αντικατάστασης του καπακιού φθορισμού συνιστάται μία φορά το χρόνο.

α) Εξωτερική επιφάνεια αισθητήρα: καθαρίστε την εξωτερική επιφάνεια του αισθητήρα με νερό βρύσης, εάν υπάρχουν ακόμη υπολείμματα υπολειμμάτων, σκουπίστε με βρεγμένο μαλακό πανί, για λίγη επίμονη βρωμιά, μπορείτε να προσθέσετε λίγο υγρό οικιακής πλύσης στο νερό της βρύσης για καθαρισμό.

β) Επιφάνεια κεφαλής μεμβράνης φθορισμού: Εάν υπάρχει βρωμιά στην επιφάνεια της κεφαλής μεμβράνης φθορισμού, ξεπλύνετε με καθαρό νερό ή σκουπίστε απαλά με ένα μαλακό πανί. Προσέξτε την ένταση του καθαρισμού για να αποφύγετε γρατσουνιές στην περιοχή μέτρησης και να επηρεάσετε την ακρίβεια μέτρησης.

γ) Μέσα στην κεφαλή μεμβράνης φθορισμού: γενικά δεν χρειάζεται να καθαριστεί. Εάν εισχωρήσει υδρατμός ή σκόνη στην κεφαλή του φιλμ φθορισμού, τα βήματα καθαρισμού είναι τα εξής:

• Βιδώστε την κεφαλή μεμβράνης φθορισμού.
• Ξεπλύνετε την εσωτερική επιφάνεια της κεφαλής μεμβράνης φθορισμού και το οπτικό παράθυρο του αισθητήρα.
• Για λιπαρές ακαθαρσίες, μπορείτε να χρησιμοποιήσετε οικιακό καθαριστικό διάλυμα.
• Στεγνώστε απαλά το νερό με ένα καθαρό πανί χωρίς φανέλα και αφήστε το να στεγνώσει.
• Επανατοποθετήστε την κεφαλή μεμβράνης φθορισμού.

δ) Ελέγξτε τα καλώδια του αισθητήρα: δεν πρέπει να υπάρχει ζημιά στο δέρμα και τη ρίζα των καλωδίων. Οι ακροδέκτες δεν πρέπει να βυθίζονται στο νερό. Όταν ο αισθητήρας είναι κανονικά εγκατεστημένος, το καλώδιο δεν πρέπει να τεντώνεται, διαφορετικά το εσωτερικό καλώδιο του καλωδίου θα σπάσει εύκολα και ο αισθητήρας δεν μπορεί να λειτουργήσει κανονικά.

ε) Ελέγξτε εάν το περίβλημα του αισθητήρα έχει υποστεί ζημιά από διάβρωση ή άλλες αιτίες.

στ) Καθημερινή αποθήκευση κεφαλής μεμβράνης φθορισμού: Όταν δεν χρησιμοποιείται, θα πρέπει να καλύπτεται ένα ελαστικό προστατευτικό κάλυμμα με βρεγμένο σφουγγάρι για να διατηρείται υγρή η επιφάνεια της περιοχής μέτρησης της κεφαλής του φιλμ φθορισμού.

α) Μηδενική βαθμονόμηση

Ζυγίζοντας 5 g θειώδους νατρίου με ζυγαριά, προσθέτοντας 95 mL νερού σε δοσομετρικό κύλινδρο 250 mL, ρίχνοντας το νερό σε ένα ποτήρι ζέσεως, προσθέτοντας το θειώδες νάτριο που έχει ζυγιστεί, ανακατεύοντας με μια γυάλινη ράβδο, διαλύοντας και λαμβάνετε ένα διάλυμα θειικού νατρίου 5% και βάλτε το διάλυμα θειικού νατρίου σε σημείο 5%. εκτελείται αφού σταθεροποιηθεί η αριθμητική σταθερότητα των τριών λεπτών. Ανατρέξτε στο Παράρτημα των οδηγιών

β) Βαθμονόμηση Κλίσης

Ο αισθητήρας τοποθετείται σε νερό κορεσμένο με αέρα και η κλίση βαθμονομείται μετά από 3 λεπτά αριθμητικής σταθερότητας. Οι οδηγίες αναφέρονται στο παράρτημα.

γ) Προετοιμασία Κορεσμένου Νερού με Αέρα: Προσθέστε φρέσκο ​​απεσταγμένο νερό 2% 3 όγκων στο υδατόλουτρο σταθερής θερμοκρασίας για να επιπλεύσει το πορώδες πλαστικό φύλλο στην επιφάνεια του νερού (βλ. εικόνα παρακάτω). Ταυτόχρονα, το bubbler (αντλία αέρα) χρησιμοποιείται για να αερίζεται συνεχώς το νερό για περισσότερο από 1 ώρα, να σταματήσει ο αερισμός και να πάρει νερό κορεσμένο με αέρα μετά από 20 λεπτά περίπου. Βάλτε τον αισθητήρα στο νερό και βαθμονομήστε την κλίση αφού σταθεροποιηθεί η αριθμητική τιμή.

Σημείωση: προαιρετικά, η βαθμονόμηση κλίσης μπορεί επίσης να πραγματοποιηθεί σε αέρα κορεσμένο με νερό. Τοποθετήστε τον αισθητήρα σε ένα μπουκάλι βαθμονόμησης με μικρή ποσότητα νερού (ο αισθητήρας είναι υψηλότερος από την επιφάνεια του νερού 2-3 mm) για να βεβαιωθείτε ότι το καπάκι του φιλμ αισθητήρα παραμένει υγρό αλλά δεν έχει σταγονίδια νερού και ότι η κλίση βαθμονόμησης βαθμονομείται μετά από 3 λεπτά αριθμητικής σταθερότητας.

• Αποφύγετε την έκθεση στον ήλιο στην εσωτερική επιφάνεια του φθορίζοντος καπακιού.
• Μην αγγίζετε το φθορίζον φιλμ με τα χέρια σας.
• Μέτρηση και βαθμονόμηση της επιφάνειας του φιλμ φθορισμού για την αποφυγή προσάρτησης φυσαλίδων.
• Αποφύγετε την άμεση εφαρμογή μηχανικής καταπόνησης (πίεση, γρατσουνιές, κ.λπ.) στο φθορίζον φιλμ που χρησιμοποιείται.
