Δύο υψηλής αντίστασης ηλεκτρονικός αισθητήρας PH για βύθιση

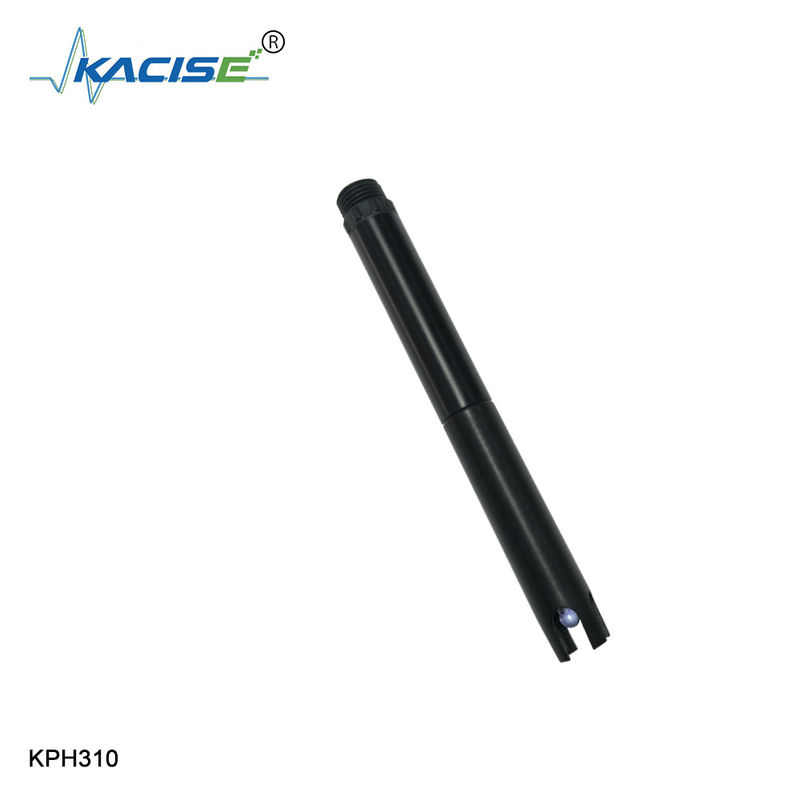

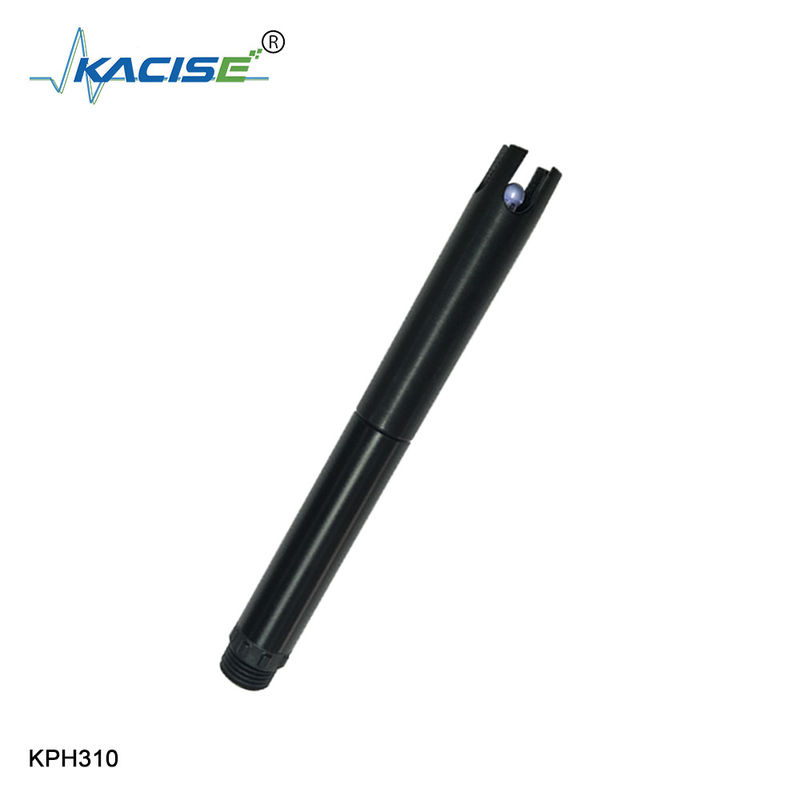

KPH310 Εξωτερική έξοδος σήματος αισθητήρα PH σε απευθείας σύνδεση: RS-485 Διπλός διαφορικός ενισχυτής υψηλής αντίστασης Ip68

1Περιβάλλον εφαρμογής

Για την παρακολούθηση της ποιότητας των υδάτων στο περιβάλλον, διάλυμα οξέος/αλκαλίου/αλατιού, διαδικασία χημικής αντίδρασης, βιομηχανική διαδικασία παραγωγής,μπορεί να ανταποκρίνεται στις περισσότερες απαιτήσεις ηλεκτρονικής μέτρησης pH βιομηχανικών εφαρμογών.

2.Προϊόν

• Έκδοση σήματος: RS-485 ((Modbus/RTU πρωτόκολλο).
• Εύκολο για σύνδεση με PLC, DCS, βιομηχανικό υπολογιστή ελέγχου, γενικό ελεγκτή, όργανο εγγραφής χωρίς χαρτί ή οθόνη αφής και άλλο εξοπλισμό τρίτων.
• Διπλή υψηλής αντίστασης διαφορική ενισχυτής, ισχυρή αντι παρεμβολές, γρήγορη ανταπόκριση.
• Ο κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας ανιχνευτής pH, με εσωτερικό υγρό αναφοράς υπό πίεση τουλάχιστον 100 kpa (1 bar), εκκρίνεται εξαιρετικά αργά από τη μικροπορώδη γέφυρα αλατιού,με προχωρημένη έκχυση που διαρκεί περισσότερο από 20 μήνεςΈνα τέτοιο σύστημα αναφοράς είναι πολύ σταθερό, η διάρκεια ζωής των ηλεκτροδίων είναι πολλές φορές μεγαλύτερη από τη διάρκεια ζωής των συνηθισμένων βιομηχανικών ηλεκτροδίων.
• Εύκολη εγκατάσταση: υποβρύχια εγκατάσταση.
• IP68, επίπεδο προστασίας.

3Τεχνικές προδιαγραφές

4.Διαστασιακό σχέδιο

Συμβουλές: Ερωτήσεις και Απαντήσεις

1-Τι είναι το pH; Ποια είναι η αρχή της μέτρησης;

Η τιμή pH του διαλύματος είναι ο αρνητικός λογάριθμος της δραστηριότητας των ιόντων υδρογόνου στο διάλυμα, ο οποίος εκφράζεται ως:

PH = - lgαH +

Επειδή η τιμή της δραστηριότητας ιόντων υδρογόνου σε υδατικό διάλυμα είναι συχνά πολύ μικρή, δεν είναι βολική για εφαρμογή, έτσι χρησιμοποιείται η έννοια της τιμής pH

Ως δείκτες οξύτητας, ουδέτερου και αλκαλικού του διαλύματος. Επιπλέον, η τιμή pH μπορεί να υποδεικνύει τη δύναμη οξύτητας και αλκαλικότητας του διαλύματος.

Με αυτόν τον τρόπο, είναι πολύ βολικό να εφαρμοστεί, και έτσι:

Ανεξάρτητο διάλυμα: [H+]= [OH-] = 1X10^-7

Μολ ανά λίτρο, pH είναι μείον lg[H+] είναι ίσο με 7

Λύσιμο οξέος: [H+] > [OH -], [H +] > 10^-7Mol /L, pH < 7, όσο χαμηλότερο είναι το pH, τόσο πιο όξινο.

Αλκαλικό διάλυμα: [H+]<[OH-], [H +] < 10^-7Mol /L, pH >7, όσο υψηλότερο είναι το pH, τόσο πιο βασικό είναι.

Η δραστηριότητα είναι η αποτελεσματική συγκέντρωση, δηλαδή το τμήμα του ιόντος που είναι ελεύθερο να συμμετάσχει σε μια δεδομένη αντίδραση - δηλαδή,για να φθάσει στην επιφάνεια της ευαίσθητης μεμβράνης ηλεκτροδίου για να συνδεθεί με αυτήν

Το μέρος του ιόντος που το αγγίζει. λόγω της αλληλεπίδρασης μεταξύ των ιόντων σε ένα διάλυμα, η δραστηριότητα είναι συνήθως μικρότερη από τη συγκέντρωση, και αυτή η αλληλεπίδραση θα είναι επίσης

Η παρεμπόδιση της κίνησης των ιόντων μειώνει τον αριθμό των ιόντων που φτάνουν στη μεμβράνη του ηλεκτρόδου.

η μέτρηση του ηλεκτρόδου pH είναι το χαρακτηριστικό της αντίστοιχης σχέσης μεταξύ του δυναμικού εξόδου του γαλβανικού κυψελού και της τιμής pH του διαλύματος.

Αυτή η αντιστοιχία μπορεί να εκφραστεί με την εξίσωση Nernst:

Ε = Eo-2.3 RT/F*pH

E = μέτρηση του δυναμικού

Eo = τυπικό δυναμικό

R = σταθερά αερίου

T = απόλυτη θερμοκρασία (K)

F = σταθερά του Φαράντεϊ

RT/F = 2.3 κλίση

Η εξίσωση Nernst είναι μια πολύ σημαντική σχέση στην ηλεκτροχημεία.

Κατά τη μέτρηση του pH, το τυπικό δυναμικό Eo και η κλίση 2.3RT/F λαμβάνονται με βαθμονόμηση ηλεκτροδίων.Στη συνέχεια, το δείγμα μετράται για να ληφθεί το E (μετρούμενο δυναμικό) και η τιμή pH του δείγματος υπολογίζεται συνδέοντάς το στην εξίσωση.
