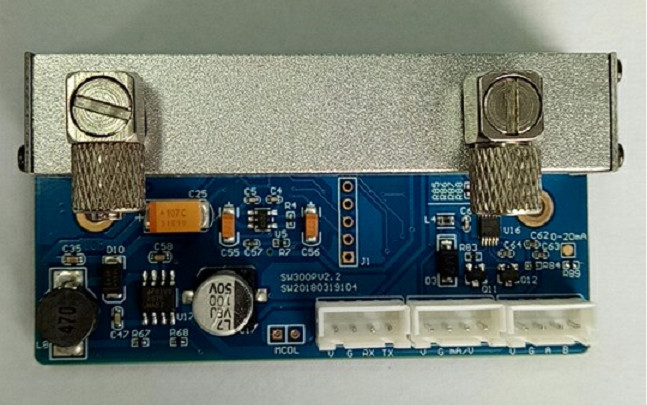

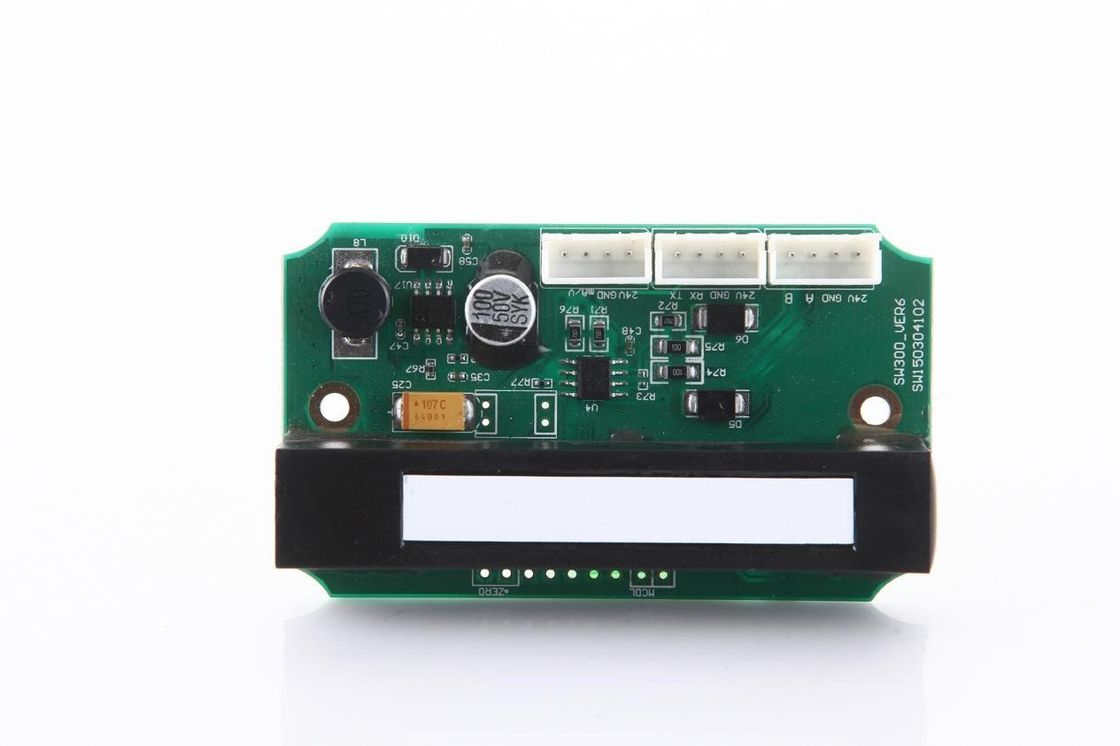

KCS530Υπέρυθρη μονάδα CO2



















1.ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Το KCS530 είναι μια μονάδα ανίχνευσης αερίου που βασίζεται στην αρχή της απορρόφησης υπερύθρων NDIR, η οποία είναι κατάλληλη για την ανίχνευση της συγκέντρωσης διοξειδίου του άνθρακα σε αέριο περιβάλλον σε θερμοκρασία δωματίου.

Το KCS530 υιοθετεί μια πατενταρισμένη οπτική κοιλότητα, εισαγόμενη πηγή φωτός και ανιχνευτή διπλού καναλιού για να πραγματοποιήσει την αντιστάθμιση αναφοράς των διπλών οπτικών διαδρομών στο διάστημα.Το KCS530 έχει καλή επιλεκτικότητα, καμία εξάρτηση από το οξυγόνο και μεγάλη διάρκεια ζωής.

Το KCS530 έχει UART, έξοδο 485 και έξοδο ρεύματος 4-20 mA (ή έξοδο αναλογικής τάσης) για εύκολη επιλογή εφαρμογής.Το KCS530 παρέχει εντολές βαθμονόμησης σημείου μηδέν, βαθμονόμησης ευαισθησίας και βαθμονόμησης καθαρού αέρα και παρέχει μια χειροκίνητη βαθμονομημένη ακίδα MCDL στους πελάτες ώστε να πραγματοποιούν σχετική μηδενική βαθμονόμηση της μονάδας αισθητήρα χρησιμοποιώντας καθαρό αέρα εξωτερικού χώρου με ελεύθερη ροή.

Το KCS530 υιοθετεί τη λειτουργία αερισμού διάχυσης συναγωγής, η οποία έχει γρήγορη ταχύτητα διάχυσης.Το KCS530 έχει σχεδιαστεί για μέτρηση της συγκέντρωσης CO2 σε περιβάλλοντα υψηλής υγρασίας, όπως μανιταρόσπιτα, δωμάτια επώασης και γεωργικά θερμοκήπια.Μπορεί επίσης να χρησιμοποιηθεί ευρέως στον έλεγχο φρέσκου αέρα HVAC, στην παρακολούθηση της ποιότητας του αέρα σε εσωτερικούς χώρους, στην παρακολούθηση της διαδικασίας γεωργικής και κτηνοτροφικής παραγωγής, μπορεί να εγκατασταθεί σε έξυπνα κτίρια, συστήματα εξαερισμού, ρομπότ, αυτοκίνητα και άλλες εφαρμογές, μπορεί επίσης να εφαρμοστεί σε άλλους στενούς χώρους παρακολούθηση της ποιότητας του αέρα.



2.Τεχνικές παράμετροι







παράμετρος		σύμβολο	ελάχιστο	Τυπικές τιμές	το μέγιστο	μονάδα
Θερμοκρασία αποθήκευσης		Τstg	-20	-	80	°C
Θερμοκρασία λειτουργίας		ΤΕΝΑ	-20		60	°C
Υγρασία λειτουργίας		HΕΝΑ	0		90	% RH
Πίεση εργασίας		ΠΕΝΑ	0,8		1.2	ΑΤΜ
Τάση τροφοδοσίας		Vμικρό	11	12	30	V
Μέγιστο ρεύμα λειτουργίας		ΕγώΜέγιστη	100	120	150	mA
Εύρος (υποστηρίζεται με δυνατότητα προσαρμογής.) Μπορεί να είναι έως και 100% vol)		Ra	0	5000	500000	ppm
Ανάλυση		Ανάλυση		1000		ppm
Ακρίβεια μέτρησης		Ακρίβεια	-	± 20 ppm ή ±5% πραγματική τιμή	± 300 ppm± 5% πραγματική τιμή	ppm
Τ90		διάχυση	-	20	40	δεύτερος
Επαναληψιμότητα	Μηδέν			<±50		ppm
	50% FS	-	<±5%	<±5% της μετρούμενης τιμής	-
Διάρκεια ζωής			3	10	15	έτος







3.Σχέδιο δομικών διαστάσεων

Μονάδα: mm

































Διάχυση





Τύπος αντλίας-αναρρόφησης























4.Έξοδος σήματος

Έξοδος σήματος: έξοδος αναλογικού ρεύματος/τάσης, έξοδος UART, έξοδος 485, οι χρήστες μπορούν να χρειαστεί να προσαρμόσουν.

Σημείωση: Όταν η μονάδα εκκινείται με ψυχρή λειτουργία, το σήμα τιμής συγκέντρωσης που λαμβάνεται εντός δύο λεπτών μετά την ενεργοποίηση δεν χρησιμοποιείται ως βάση μέτρησης.

4.1.Αναλογική έξοδος ρεύματος/τάσης

Εύρος αναλογικού ρεύματος εξόδου (4mA~20mA), 4mA αντιστοιχεί σε 0ppm, 20mA αντιστοιχεί σε συγκέντρωση αερίου σε πλήρη κλίμακα.Οι πελάτες μπορούν επίσης να προσαρμόσουν.

Εύρος αναλογικής τάσης εξόδου (0,4V~2,0V), 0,4V αντιστοιχεί σε 0ppm και 2,0V αντιστοιχεί στη συγκέντρωση αερίου σε πλήρη κλίμακα.Οι πελάτες μπορούν επίσης να προσαρμόσουν.

4.2.Πρωτόκολλο επικοινωνίας UART

Ρυθμός Baud: 9600bps, 8 bit δεδομένων, 1 bit διακοπής, χωρίς bit ελέγχου.

Τα δεδομένα είναι ASCIIεξόδου, ο αριθμός των byte δεδομένων ανά πλαίσιο δεν είναι σταθερός, ξεκινώντας από 32 και τελειώνοντας με rn

Χωρίζεται σε προληπτική μεταφόρτωση και Q&A2way.

4.2.1 Ο αισθητήρας ανεβάζει ενεργά την τιμή συγκέντρωσης και τα δεδομέναείναι έξοδοςυπό τη μορφή του ASCIIκώδικας, η μορφή έχει ως εξής:



32

32

Χ

Χ

Χ

Χ

Χ

32

Π

Π

Μ

r

n

όπου 32 είναι ο κωδικός ASCII για ένα διάστημα και η έξοδος τελειώνει με χαρακτήρα νέας γραμμής

Για παράδειγμα: Έξοδος 12345 ppm μορφή ως εξής:

		1	2	3	4	5		Π	Π	Μ
0x20	0x20	0x31	0x32	0x33	0x34	0x35	0x20	0x70	0x70	0x6d

4.2.2 Q&A (Επιλέξτε μία μέθοδο για αυτόματη μεταφόρτωση και έξοδο Q&A, η προεπιλογή είναι η ενεργή μεταφόρτωση)

Αποστολή δεκαδικού: 235237363521

ΕΠΙΣΤΡΟΦΗ

32

32

Χ

Χ

Χ

Χ

Χ

32

Π

Π

Μ

r

n

όπου 32 είναι ο κωδικός ASCII για ένα διάστημα και η έξοδος τελειώνει με χαρακτήρα νέας γραμμής

4.3.Πρωτόκολλο επικοινωνίας MODBUS

ΕΙΝΑΙ ΔΙΑΘΕΣΙΜΑ ΤΡΙΑ ΠΡΩΤΟΚΟΛΛΑ: MODBUS RTU, MODBUS ASCII Ή MODBUS CUSTOMIZATION.

4.3.1 Προσαρμοσμένο πρωτόκολλο MODBUS

Μορφή πρωτοκόλλου αποστολής κεντρικού υπολογιστή

Ένα πρωτόκολλο αποτελείται από πακέτα σταθερής μορφής.Το μέγεθος του πακέτου ποικίλλει ανάλογα με το περιεχόμενο του πακέτου.

ψηφιόλεξη	περιεχόμενο
1	Διεύθυνση της μονάδας επικοινωνίας (διεύθυνση αισθητήρα)
2	Χαρακτήρας STX (0x23)
3	Κωδικός μηνύματος 0x52 (ανάγνωση) ή 0x53 (εγγραφή).
4	Μήκος δεδομένων (μήκος πακέτου μείον 6).
5	Δεδομένα πρώτα
6	Δεύτερο κομμάτι δεδομένων
7... ....n-2	Άλλα στοιχεία
n-1	0x21
n	8-ψήφιο ψηφίο ελέγχου XOR

Η διεύθυνση της μονάδας επικοινωνίας πρώτου byte του πακέτου: Αναφέρεται στη διεύθυνση της κάτω μονάδας υπολογιστή όταν ο κεντρικός υπολογιστής επικοινωνεί με τον κάτω υπολογιστή.Το δεύτερο byte του πακέτου είναι χαρακτήρας STX, ο οποίος είναι σταθερός.Το τρίτο byte του πακέτου υποδεικνύει εάν το πακέτο είναι εντολή ανάγνωσης ή εγγραφής.0x52 είναι για να διαβάσετε την εντολή 0x53 γράψτε την εντολή.Το τέταρτο byte ενός πακέτου είναι το μήκος bit που περιγράφει τα δεδομένα που περιέχονται σε ολόκληρο το μήνυμα, το οποίο είναι ίσο με το μέγεθος του πακέτου μείον 6. Τα δεδομένα μεταφέρονται διαδοχικά από το χαμηλό byte στο υψηλό byte.Το κείμενο δρομολογείται από αριστερά προς τα δεξιά.Μόλις μεταφερθούν όλα τα δεδομένα, το τέλος των δεδομένων θα υποδειχθεί με 1 byte 0x21.Το τελευταίο byte του πρωτοκόλλου είναι το άθροισμα ελέγχου για την επαλήθευση της ορθότητας των μεταδιδόμενων δεδομένων.

Η συσκευή επιστρέφει τη μορφή πρωτοκόλλου

Ένα πρωτόκολλο αποτελείται από πακέτα σταθερής μορφής.Το μέγεθος του πακέτου ποικίλλει ανάλογα με το περιεχόμενο του πακέτου.

ψηφιόλεξη	περιεχόμενο
1	06 (ACK, που υποδεικνύει ότι η εντολή του κεντρικού υπολογιστή ελήφθη σωστά).
2	Διεύθυνση της μονάδας επικοινωνίας (διεύθυνση αισθητήρα)
3	Χαρακτήρας STX (0x23)
4	Κωδικός μηνύματος 0x52 (ανάγνωση) ή 0x53 (εγγραφή).
5	(μήκος πακέτου μείον 7).
6	Δεδομένα πρώτα
7	Δεύτερο κομμάτι δεδομένων
8... ....n-2	Άλλα στοιχεία
n-1	0x21
n	8-ψήφιο ψηφίο ελέγχου XOR

Διεύθυνση της μονάδας επικοινωνίας: Αναφέρεται στη διεύθυνση της κάτω μονάδας υπολογιστή όταν ο κεντρικός υπολογιστής επικοινωνεί με τον κάτω υπολογιστή.Το δεύτερο byte του πακέτου είναι χαρακτήρας STX, ο οποίος είναι σταθερός.Το τρίτο byte του πακέτου υποδεικνύει εάν το πακέτο είναι εντολή ανάγνωσης ή εγγραφής.0x52 είναι για να διαβάσετε την εντολή 0x53 γράψτε την εντολή.Το τέταρτο byte ενός πακέτου είναι το μήκος bit που περιγράφει τα δεδομένα που περιέχονται σε ολόκληρο το μήνυμα, το οποίο είναι ίσο με το μέγεθος του πακέτου μείον 6. Τα δεδομένα μεταφέρονται διαδοχικά από το χαμηλό byte στο υψηλό byte.Το κείμενο δρομολογείται από αριστερά προς τα δεξιά.Μόλις μεταφερθούν όλα τα δεδομένα, το τέλος των δεδομένων θα υποδειχθεί με 1 byte 0x21.Το τελευταίο byte του πρωτοκόλλου είναι το άθροισμα ελέγχου για την επαλήθευση της ορθότητας των μεταδιδόμενων δεδομένων.

Τύπος εντολής

(1) Διαβάστε τον αισθητήρατιμή συγκέντρωσης: όπως η ανάγνωση των δεδομένων του τρέχοντος αισθητήρα Νο. 32 (20H).

Ο κεντρικός υπολογιστής στέλνει την εντολή στον αισθητήρα:20235201372146

20 23 52 01 37 21 ??(δεκαδικός 16).

20: Αριθμός αισθητήρα

23: Το STX διορθώθηκε

52: Διαβάστε

01: Μήκος δεδομένων, που υποδεικνύει ότι υπάρχει 1 bit δεδομένων μετά από αυτό

37: Ανάγνωση δεδομένων αισθητήρα

21: Τέλος

??: CheckSum check χαρακτήρας

CheckSum= 20⊕23⊕52⊕01⊕37⊕21=46H, έτσι;;=46H

Η συσκευή θα επιστρέψει τα ακόλουθα δεδομένα:062023520537000003E821??

06 20 23 52 05 37 00 00 03 E8 21 ??(δεκαδικός 16).

06: Το ACK είναι σωστό

20: Επιστρέφει τη διεύθυνση του αισθητήρα

23: STX (0x23)

52: Τύπος υπηρεσίας Ο προεπιλεγμένος τύπος λειτουργίας επιστροφής είναι η λειτουργία ανάγνωσης (0x52).

05: Μήκος δεδομένων Το μήκος των δεδομένων είναι 5 byte

37: Κλάση εντολών

00 00 03 E8: Η τρέχουσα τιμή συγκέντρωσης CO2, σε PPM, είναι η τιμή συγκέντρωσης που εκφράζεται σε 4 byte, με το byte υψηλής συγκέντρωσης στα αριστερά και το byte χαμηλής συγκέντρωσης στα δεξιά, ανάλογα με τη συγκέντρωση του αισθητήρα

21: Τελικός χαρακτήρας

??: CheckSum χαρακτήρας ελέγχου

CheckSum= 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=??XOR, εξαιρουμένου του πρώτου byte 06

(2) Ορίστε τη διεύθυνση του αισθητήρα:

Για παράδειγμα, διαβάστε την τρέχουσα διεύθυνση αισθητήρα με αριθμό 32 (20H) έως τον αριθμό 34 (22H).

Ο κεντρικός υπολογιστής στέλνει την εντολή στον αισθητήρα:2023530231222160

20 23 53 02 31 22 21 ??(δεκαδικός 16).

20: Αριθμός τρέχοντος αισθητήρα

23: Το STX διορθώθηκε

53: Γράψε

02: Μήκος δεδομένων, που υποδεικνύει ότι υπάρχουν δύο ψηφία δεδομένων μετά από αυτό

31: Εντολή εγγραφής διεύθυνσης

22: Η τρέχουσα διεύθυνση αισθητήρα αλλάζει σε αριθμό 34

21: Τέλος

??: CheckSum check χαρακτήρας

CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, οπότε ??=60H

Η συσκευή επιστρέφει τα ακόλουθα δεδομένα:062023530231222160

06 20 23 53 02 3122 21 ??

06: Το ACK είναι σωστό

20: Αρχική διεύθυνση αισθητήρα

23: STX (0x23)

53: Τύπος υπηρεσίας Ο προεπιλεγμένος τύπος λειτουργίας επιστροφής είναι η λειτουργία ανάγνωσης (0x520).

02: Μήκος δεδομένων Μήκος δεδομένων 2 byte

31: Κλάση εντολών κλάσης

22: Η τρέχουσα διεύθυνση αισθητήρα μετά την αλλαγή της διεύθυνσης

21: Τελικός χαρακτήρας

??: CheckSum check χαρακτήρας

CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, οπότε ??=60H

(3) Σχετικά με τη ρύθμιση της αρχικής διεύθυνσης του αισθητήρα:

Σύντομο MCDL, μηδενική βαθμονόμηση εντός 8 δευτερολέπτων, περισσότερα από 10 δευτερόλεπτα για την αρχική διεύθυνση του αισθητήρα Η προεπιλογή είναι ο αριθμός 32. Η εργοστασιακή διεύθυνση κάθε αισθητήρα έχει οριστεί σε 32 (20H) και όταν ο χρήστης τροποποιεί τη διεύθυνση του αισθητήρα, το αντίστοιχο μέτωπο Το κουμπί πρέπει να κρατηθεί συνεχώς πατημένο για περισσότερα από 10 δευτερόλεπτα για να επαναφέρετε την εργοστασιακή ρύθμιση διεύθυνσης.

4.3.2 Πρωτόκολλο MODBUS RTU

Μορφή πρωτοκόλλου αποστολής κεντρικού υπολογιστή

Ένα πρωτόκολλο αποτελείται από πακέτα σταθερής μορφής.Το μέγεθος του πακέτου ποικίλλει ανάλογα με το περιεχόμενο του πακέτου.

ψηφιόλεξη	περιεχόμενο
1	Διεύθυνση της μονάδας επικοινωνίας (διεύθυνση αισθητήρα)
2	Κωδικός λειτουργίας
3	Πρώτη θέση στην περιοχή δεδομένων
4	Δεύτερο ψηφίο στην περιοχή δεδομένων
5	Τρίτη θέση στον τομέα των δεδομένων
6	Τέταρτη θέση στην περιοχή δεδομένων
...... .	Άλλα στοιχεία
n-1	Χαμηλό CRC
n	CRC υψηλό



Διεύθυνση της μονάδας επικοινωνίας: Αναφέρεται στη διεύθυνση της κάτω μονάδας υπολογιστή όταν ο κεντρικός υπολογιστής επικοινωνεί με τον κάτω υπολογιστή.Το δεύτερο byte του πακέτου υποδεικνύει εάν το πακέτο είναι εντολή ανάγνωσης ή εγγραφής.Το 03 υποδηλώνει ότι το μήνυμα είναι μια εντολή ανάγνωσης και το 06 υποδεικνύει ότι το μήνυμα είναι μια εντολή εγγραφής.Το CRC χρησιμοποιείται για επαλήθευση για την επαλήθευση της ορθότητας των μεταδιδόμενων δεδομένων.Τα δεδομένα μεταφέρονται διαδοχικά από χαμηλό byte σε υψηλό byte.Το κείμενο δρομολογείται από αριστερά προς τα δεξιά.Αφού μεταδοθούν όλα τα δεδομένα, ο έλεγχος CRC θα τερματιστεί στα bit low και high.

Η συσκευή επιστρέφει τη μορφή πρωτοκόλλου

Ένα πρωτόκολλο αποτελείται από πακέτα σταθερής μορφής.Το μέγεθος του πακέτου ποικίλλει ανάλογα με το περιεχόμενο του πακέτου.

Τύπος εντολής

(1) Διαβάστε την τιμή συγκέντρωσης του αισθητήρα: όπως η ανάγνωση των τρεχόντων δεδομένων αισθητήρα Νο. 32 (20H).

Ο κεντρικός υπολογιστής στέλνει μια εντολή στον αισθητήρα:

20 03 00 00 00 02 Γ2 ΒΑ

20: Τρέχουσα διεύθυνση αισθητήρα

03: Διαβάστε τη συγκέντρωση του αισθητήρα

00 00 00 02: Περιεχόμενο περιοχής δεδομένων

00 00 είναι διεύθυνση 00 02 είναι ποσότητα

C2: CRC υψηλό

BA: CRC χαμηλό

Η βασική αρχή του κυκλικού κώδικα ελέγχου πλεονασμού (CRC) είναι: μετά τον κωδικό πληροφοριών K bit, μετά την ένωση του κώδικα ελέγχου bit R, ολόκληρο το μήκος κωδικοποίησης είναι N bit, επομένως, αυτός ο κωδικός ονομάζεται επίσης (N, K code. Για ένας δεδομένος κωδικός (N,K), μπορεί να αποδειχθεί ότι υπάρχει ένα πολυώνυμο G(x) με υψηλότερη ισχύ NK = R. Ένα άθροισμα ελέγχου πληροφοριών K-bit μπορεί να δημιουργηθεί από το G(x) και το G( x) ονομάζεται το γενεσιουργό πολυώνυμο αυτού του κώδικα CRC. Η συγκεκριμένη διαδικασία δημιουργίας του κώδικα ελέγχου είναι: υποθέτοντας ότι οι πληροφορίες που θα σταλούν αντιπροσωπεύονται από το πολυώνυμο C(X), μετατόπιση C(x) προς τα αριστερά με R bit (το οποίο μπορεί να εκφραστεί ως C(x)*2R) και ούτω καθεξής Στα δεξιά του C(x), το bit R θα είναι ελεύθερο, που είναι η θέση του ψηφίου ελέγχου. Το υπόλοιπο προκύπτει με διαίρεση του C(x )*2R για τη δημιουργία του πολυωνύμου G(x) είναι το ψηφίο ελέγχου.

Η συσκευή επιστρέφει τα ακόλουθα δεδομένα:

Εάν το συνολικό εύρος είναι εντός 65536 ppm:

20 03 04 00 20 0B E8 CD 85 (δεκαδικό).

Εάν το συνολικό εύρος είναι μεγαλύτερο από 65536 ppm:

20 03 06 00 20 00 00 0B E8 33 9D (δεκαδικό).

20: Τρέχουσα διεύθυνση αισθητήρα

03: Διαβάστε τη συγκέντρωση του αισθητήρα

04/06: Μήκος περιοχής δεδομένων (Το μήκος της επιστρεφόμενης περιοχής δεδομένων σχετίζεται με το συνολικό εύρος που παρήγγειλε ο πελάτης, εάν το μέγιστο εύρος που παρήγγειλε ο πελάτης είναι εντός 65536 ppm, τότε το μήκος της περιοχής δεδομένων που επιστράφηκε είναι 04 (100 ppm επιστροφής αριθμός:20 0304 0020 00 64 CB 10), εάν το μέγιστο εύρος είναι μεγαλύτερο από 65536 ppm, τότε το μήκος της περιοχής δεδομένων που επιστρέφεται είναι 06 (αριθμός επιστροφής 100 ppm:20 03 06 00 20 00 00 00 64 35 08)

Το κόκκινο μέρος είναι το bit δεδομένων και το μπλε μέρος είναι το μήκος της περιοχής δεδομένων

00 20 : Εμφανίζει την τρέχουσα διεύθυνση αισθητήρα 0x20

0B E8: Εμφανίζει τη συγκέντρωση αερίου αισθητήρα σε PPM, η συγκεκριμένη τιμή εξαρτάται από τη διεύθυνση και τη συγκέντρωση του αισθητήρα

Τα παραπάνω δεδομένα είναι όλα δεκαδικοί αριθμοί και είναι απαραίτητο να τα μετατρέψετε σε 10 αριθμούς βάσης πριν υπολογίσετε την τιμή συγκέντρωσης

Για παράδειγμα:

Εάν το συνολικό εύρος είναι εντός 65536 ppm:

Το 0B είναι δεκαδικό 11.Το δεκαδικό του Ε8 είναι 232, τότε η τιμή συγκέντρωσης είναι: 11*256+232=3048 (ppm τιμή δεκαδικού).

Εάν το συνολικό εύρος είναι μεγαλύτερο από 65536 ppm:

00 είναι 0 για δεκαδικό.Το 0B είναι 11 για το δεκαδικό.Το δεκαδικό του Ε8 είναι 232, τότε η τιμή συγκέντρωσης είναι: 0*65536+11*256+232=3048 (τιμή ppm σε δεκαδικό).

CD: CRC υψηλό

85: CRC χαμηλό

Οι τιμές ελέγχου CRC αναφέρονται στο ίδιο όπως παραπάνω

(2) Ορίστε τη διεύθυνση του αισθητήρα:Για παράδειγμα, αλλάξτε τη διεύθυνση αισθητήρα 32 (20H) σε 01

Ο κεντρικός υπολογιστής στέλνει μια εντολή στον αισθητήρα:

20 06 00 00 00 01 4E BB (δεκαδικό).

20: Τρέχουσα διεύθυνση αισθητήρα

06: Κωδικός λειτουργίας (ρύθμιση διεύθυνσης αισθητήρα).

00 00 00 01: Περιοχή δεδομένων (τροποποιημένος αισθητήρας νέα διεύθυνση 00 01, δηλαδή 01).

4E: CRC υψηλό

BB: CRC χαμηλό

Η τιμή ελέγχου CRC είναι η ίδια όπως παραπάνω

Η συσκευή επιστρέφει τα ακόλουθα δεδομένα:

20 06 00 00 00 01 4E BB (δεκαδικό).

Το ίδιο με την είσοδο

Μετά την αλλαγή της διεύθυνσης, η νέα εντολή ανάγνωσης χρειάζεται μόνο να αλλάξει την πρώτη διεύθυνση στην τρέχουσα διεύθυνση μετά την τροποποίηση και να εκτελέσει επαλήθευση CRC για να αποκτήσει ένα νέο bit ελέγχου:

01 03 00 00 00 02 C4 0B (δεκαδικός).

Η συσκευή επιστρέφει τα ακόλουθα δεδομένα:

Εάν το συνολικό εύρος είναι εντός 65536 ppm:

01 03 04 00 01 0B E8 AC 8D (δεκαδικό).

Εάν το συνολικό εύρος είναι μεγαλύτερο από 65536 ppm:

01 03 06 00 01 00 00 0B E8 1B CB (δεκαδικός).

Η εντολή νέας ρύθμισης διεύθυνσης αισθητήρα είναι:

01 06 00 00 00 XX xx xx

XX: είναι η διεύθυνση που πρέπει να τροποποιηθεί ξανά

xx xx: Νέο ψηφίο ελέγχου

*Αυτή η εντολή είναι η εντολή βοηθού εντοπισμού σφαλμάτων σειριακής θύρας modbus poll κάτω από το παράθυρο εμφάνισης δεδομένων, κάντε διπλό κλικ στον πίνακα εμφάνισης διευθύνσεων για να ορίσετε μια νέα διεύθυνση τροποποιώντας την τιμή

(3) Σχετικά με τη ρύθμιση της αρχικής διεύθυνσης του αισθητήρα

Σύντομο MCDL, μηδενική βαθμονόμηση εντός 8 δευτερολέπτων, περισσότερα από 10 δευτερόλεπτα για την αρχική διεύθυνση του αισθητήρα Η προεπιλογή είναι ο αριθμός 32. Η εργοστασιακή διεύθυνση κάθε αισθητήρα έχει οριστεί σε 32 (20H) και όταν ο χρήστης τροποποιεί τη διεύθυνση του αισθητήρα, Η διεύθυνση πρέπει να αποκατασταθεί κρατώντας το αντίστοιχο κουμπί μετώπου συνεχώς για περισσότερα από 10 δευτερόλεπτα.

4.3.3 ΑΔΕΙΑ MODBUS ASCII

Μορφή πρωτοκόλλου αποστολής κεντρικού υπολογιστή

Ένα πρωτόκολλο αποτελείται από πακέτα σταθερής μορφής.Το μέγεθος του πακέτου ποικίλλει ανάλογα με το περιεχόμενο του πακέτου.

ψηφιόλεξη	περιεχόμενο
1	0x3a
2	Διεύθυνση της μονάδας επικοινωνίας (διεύθυνση υψηλής αισθητήρα)
3	Διεύθυνση της μονάδας επικοινωνίας (διεύθυνση χαμηλής αισθητήρα)
4	Ο κωδικός λειτουργίας είναι υψηλός
5	Χαμηλός κωδικός λειτουργίας
6	Πρώτη θέση στην περιοχή δεδομένων
7	Δεύτερο ψηφίο στην περιοχή δεδομένων
8	Τρίτη θέση στον τομέα των δεδομένων
9	Τέταρτη θέση στην περιοχή δεδομένων
10	Πέμπτη θέση στον τομέα των δεδομένων
11	Έκτη θέση στον τομέα των δεδομένων
12	Έβδομη θέση στην περιοχή δεδομένων
13	Όγδοο ψηφίο στην περιοχή δεδομένων
.......	Άλλα στοιχεία
n-3	Υψηλό LRC
n-2	Χαμηλό LRC
n-1	0x0d
n	0x0a



Διεύθυνση της μονάδας επικοινωνίας: Αναφέρεται στη διεύθυνση της κάτω μονάδας υπολογιστή όταν ο κεντρικός υπολογιστής επικοινωνεί με τον κάτω υπολογιστή.Το πρώτο byte του πακέτου είναι 0x3a, τα δύο τελευταία byte είναι 0x0d 0x0a και είναι σταθερά.Το τέταρτο και το πέμπτο byte ενός πακέτου υποδεικνύουν εάν το πακέτο είναι εντολή ανάγνωσης ή εγγραφής.Το 03 υποδηλώνει ότι το μήνυμα είναι μια εντολή ανάγνωσης και το 06 υποδεικνύει ότι το μήνυμα είναι μια εντολή εγγραφής.Το LRC χρησιμοποιείται για επαλήθευση για την επαλήθευση της ορθότητας των μεταδιδόμενων δεδομένων.Τα δεδομένα μεταφέρονται διαδοχικά από χαμηλό byte σε υψηλό byte.Το κείμενο δρομολογείται από αριστερά προς τα δεξιά.Όταν μεταφέρονται όλα τα δεδομένα, τα δεδομένα είναι 0x0d επί 2 byte αποκοπής και το 0x0a υποδηλώνει το τέλος των δεδομένων.

Η συσκευή επιστρέφει τη μορφή πρωτοκόλλου

Ένα πρωτόκολλο αποτελείται από πακέτα σταθερής μορφής.Το μέγεθος του πακέτου ποικίλλει ανάλογα με το περιεχόμενο του πακέτου.Η μορφή επιστροφής είναι ίδια με τη μορφή αποστολής.

Τύπος εντολής

(1) Διαβάστε την τιμή συγκέντρωσης του αισθητήρα:όπως η ανάγνωση των τρεχόντων δεδομένων αισθητήρα 20 ωρών

Η διεύθυνση κάτω από τον κωδικό συνάρτησης 03 κάτω από τη δημοσκόπηση Modbus θα πρέπει να οριστεί σε 3 για το 0x0003 και η ποσότητα θα πρέπει να οριστεί σε 1 .

Ο κεντρικός υπολογιστής στέλνει την εντολή στον αισθητήρα:

3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (δεκαδικό) είναι: 200300030001D9

3α: Διορθώθηκε το bit έναρξης

32 30 είναι 20: αριθμός αισθητήρα

30 33 είναι 03: ανάγνωση της συγκέντρωσης του αισθητήρα

30 30 30 33 30 30 30 31: Περιεχόμενο περιοχής δεδομένων

Η διεύθυνση 30 30 30 33 υποδηλώνει ότι ο καταχωρητής προς ανάγνωση έχει αρχική διεύθυνση 0x0003, και το 30 30 30 31 είναι ποσότητα σημαίνει ότι ο αριθμός των καταχωρητών προς ανάγνωση είναι 1

44: Υψηλό LRC

39: Χαμηλό LRC

0D: Σταθερό τέλος τέλους

0A: Σταθερό τελικό bit

LRC=20+03+00+03+00+01=27H Μετά την άρνηση, προσθέστε 1 στο D9H και ο κωδικός ελέγχου είναι 44 39

Η συσκευή θα επιστρέψει τα ακόλουθα δεδομένα:

3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (δεκαδικό) είναι: 200302017367

3A: Διορθώθηκε το bit έναρξης

32 30 είναι 20: αριθμός αισθητήρα

30 33 είναι 03: η συγκέντρωση του αισθητήρα ανάγνωσης υποδεικνύει ότι η περιοχή δεδομένων είναι 3 bit Δεδομένα 16 bit 6 byte αντιπροσωπεύονται

30 32 είναι 02: μήκος περιοχής δεδομένων

30 31 37 33 είναι 0173: η τρέχουσα τιμή συγκέντρωσης CO2 είναι 0*16^3+1*16^2+7*16+3 κατά 16 φορές ανά άτομο.Η μονάδα είναι PPM, η οποία είναι η τιμή συγκέντρωσης που εκφράζεται σε 4 byte και η συγκεκριμένη τιμή εξαρτάται από τη συγκέντρωση που διαβάζει ο αισθητήρας

36: Υψηλό LRC

37: Χαμηλό LRC

0D: Σταθερό τέλος τέλους

0A: Σταθερό τελικό bit

LRC=20+03+02+01+73=99H, προσθέστε το 1 στο 67 μετά την άρνηση και ο κωδικός ελέγχου είναι 36 37

Ανάγνωση διεύθυνσης αισθητήρα: Για παράδειγμα, διαβάστε την τρέχουσα διεύθυνση αισθητήρα 20 ωρών 32

*Εδώ είναι για να διαβάσετε τη διεύθυνση του αισθητήρα Η δημοσκόπηση Modbus κάτω από τον κωδικό συνάρτησης 03 Η διεύθυνση θα πρέπει να οριστεί σε 192 είναι το 0x00c0, η ποσότητα Ορίστηκε σε 1.

Ο κεντρικός υπολογιστής στέλνει την εντολή στον αισθητήρα:

3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (δεκαδικό).

Δηλαδή: 200300c000011C

3α: Διορθώθηκε το bit έναρξης

32 30 είναι 20: αριθμός αισθητήρα

30 33 είναι 03: ανάγνωση της συγκέντρωσης του αισθητήρα

30 30 43 30 30 30 30 31: Περιεχόμενο περιοχής δεδομένων

Η διεύθυνση 30 30 43 30 υποδεικνύει ότι ο καταχωρητής προς ανάγνωση έχει αρχική διεύθυνση 0x00c0 και το 30 30 30 31 είναι ποσότητα που υποδεικνύει τον αριθμό των καταχωρητών που πρέπει να διαβαστούν 1

31: Υψηλό LRC

43: Χαμηλό LRC

0D: Σταθερό τέλος τέλους

0A: Σταθερό τελικό bit

LRC=20+03+00+c0+00+01=E4H Μετά την άρνηση, προσθέστε 1 σε 1CH και ο κωδικός ελέγχου είναι 31 43

Η συσκευή θα επιστρέψει τα ακόλουθα δεδομένα:

3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (δεκαδικό) είναι: 2003020020BB

3A: Διορθώθηκε το bit έναρξης

32 30 είναι 20: αριθμός αισθητήρα

30 33 είναι 03: η συγκέντρωση του αισθητήρα ανάγνωσης υποδεικνύει ότι η περιοχή δεδομένων είναι 3 bit Δεδομένα 16 bit 6 byte αντιπροσωπεύονται

30 32 είναι 02: μήκος περιοχής δεδομένων

30 30 32 30 είναι 0020: Η τρέχουσα διεύθυνση αισθητήρα 0x0020 στην περιοχή 0-FF

42: Υψηλό LRC

42: Χαμηλό LRC

0D: Σταθερό τέλος τέλους

0A: Σταθερό τελικό bit

LRC=20+03+02+00+20=45H, προσθέστε 1 ως BB μετά την άρνηση και ο κωδικός ελέγχου είναι 42 42

(2) Ρυθμίστε τον αισθητήραδιεύθυνση: Για παράδειγμα, αλλάξτε τη διεύθυνση αισθητήρα Νο. 32 σε Νο. 01

* Δημοσκόπηση Modbus (κάντε διπλό κλικ στον πίνακα που δείχνει τη διεύθυνση 32 για να αλλάξετε τη διεύθυνση του κωδικού συνάρτησης 06, η διεύθυνση θα πρέπει να οριστεί σε 192 (θα πρέπει να είναι η προεπιλογή) είναι.) 0x00c0, η τιμή ορίζεται σε 1 για να είναι η νέα διεύθυνση του ο αισθητήρας.

Ο κεντρικός υπολογιστής στέλνει την εντολή στον αισθητήρα:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (δεκαδικός).

Δηλαδή: 200600c0000119

3A: Διορθώθηκε το bit έναρξης

32 30 είναι 20: Αριθμός αισθητήρα

30 36 είναι 06: κωδικός λειτουργίας (ρύθμιση διεύθυνσης αισθητήρα).

30 30 43 30 30 30 30 31: Περιοχή δεδομένων

Η διεύθυνση έναρξης του καταχωρητή αισθητήρα 30 30 43 30 είναι 0x00c0 και η τροποποιημένη νέα διεύθυνση του αισθητήρα 30 31 είναι 01.

31: Υψηλό LRC

39: Χαμηλό LRC

0D: Σταθερό τέλος τέλους

0A: Σταθερό τελικό bit

LRC= 20+06+00+c0+00+01=E7H Μετά την άρνηση, προσθέστε το 1 στο 19 και ο κωδικός ελέγχου είναι 31 39.

Η συσκευή θα επιστρέψει τα ακόλουθα δεδομένα:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (δεκαδικός).

Το ίδιο με την είσοδο

(3) Σχετικά με τη ρύθμιση της αρχικής διεύθυνσης του αισθητήρα:

Σύντομο MCDL, μηδενική βαθμονόμηση εντός 8 δευτερολέπτων, περισσότερα από 10 δευτερόλεπτα για την αρχική διεύθυνση του αισθητήρα Η προεπιλογή είναι ο αριθμός 32. Η εργοστασιακή διεύθυνση κάθε αισθητήρα έχει οριστεί σε 32 (20H) και όταν ο χρήστης τροποποιεί τη διεύθυνση του αισθητήρα, Το αντίστοιχο κουμπί μετώπου πρέπει να κρατηθεί συνεχώς πατημένο για περισσότερα από 10 δευτερόλεπτα για να επαναφέρετε την εργοστασιακή ρύθμιση διεύθυνσης.



5.Οδηγίες Εγκατάστασης

Ο αισθητήρας είναι εγκατεστημένος με απόσταση οπών τοποθέτησης 63 mm και διάφραγμα 3,2 mm

Το βήμα της υποδοχής καλωδίωσης είναι 2,54 mm

6.Θέματα που πρέπει να δίνεται προσοχή στη συντήρηση

Ο αισθητήρας πρέπει να βαθμονομείται τακτικά, συνιστάται να μην είναι περισσότερο από 3μήνες και δεν απαιτείται βαθμονόμηση εάν είναι ενεργοποιημένη η αυτόματη βαθμονόμηση για μακροχρόνια λειτουργία

Μη χρησιμοποιείτε τον αισθητήρα για μεγάλο χρονικό διάστημα σε περιβάλλον με υψηλή πυκνότητα σκόνης

Χρησιμοποιήστε τον αισθητήρα εντός της εμβέλειας του τροφοδοτικού του αισθητήρα





7.Πληροφορίες Παραγγελίας



Ενημερωτικό δελτίο παραγγελίας
KCS530	KCS530 Αισθητήρας συγκέντρωσης CO2
	χχχχ	Ο αισθητήρας μετρά το εύρος συγκέντρωσης CO2 σε ppm, με ελάχιστη τιμή 2000 και μέγιστη τιμή 50000 ppm.
	2000	Εύρος 200 σελ./λεπτό (προεπιλογή).
	10000	Εύρος 10000 ppm
	50000	Εύρος 50000 ppm
		κωδικοποιούν	Η ταχύτητα αντίδρασης χωρίζεται σε δύο τύπους: γρήγορη και αργή
		μικρό	Αργή (προεπιλογή).
		Q	γρήγορα
			κωδικοποιούν	Επιλογή ρυθμού Baud, υποστήριξη συχνότητας baud 2400 9600 19200 38400bps, 8 bit δεδομένων, 1 bit bit διακοπής, χωρίς bit ελέγχου: Επιβεβαιώστε τις ειδικές ανάγκες πριν από την παραγγελία.
			Εθιμο	Επιβεβαιώστε τον ρυθμό baud πριν την παραγγελία
			2400	Ρυθμός baud 2400bps
			9600	Ρυθμός baud 9600bps
			19200	Ρυθμός baud 19200bps
			38400	Ρυθμός baud 38400bps (προεπιλογή)
				κωδικοποιούν	Πρωτόκολλο σειριακής θύρας
				Modbus-RTU	Τυπικό πρωτόκολλο Modbus-RTU (προεπιλογή).
				Modbus-ASCII	Τυπικό πρωτόκολλο Modbus-ASCII
				Modbus-Self	Ιδιωτικό πρωτόκολλο Modbus
KCS530	-2000	-ΜΙΚΡΟ	-38400	-Modbus-RTU







8.Στοιχεία επικοινωνίας

URL:www.kacise.com

Τηλ: +86-29-17719566736

Email: sales@kacise.com

Διεύθυνση: Tangyan South Road, πόλη Xi'an, επαρχία Shaanxi, Κίνα















































































































































παράρτημα



Στενογραφία	Πλήρες όνομα
ΤΟΜ	Το 1% VOL αναφέρεται στο 1% του όγκου ενός συγκεκριμένου αερίου στον αέρα.
PPM	1PPM σημαίνει ότι ο όγκος ενός συγκεκριμένου αερίου στον αέρα αντιστοιχεί στο ένα εκατομμυριοστό.
Ο2	Μόρια οξυγόνου
οθόνη υγρού κρυστάλλου	οθόνη LCD
RS485	Ασύγχρονη σειριακή θύρα 485
DC	συνεχές ρεύμα
ΜΕΤΑ ΧΡΙΣΤΟΝ	Επικοινωνία
PVC	πολυβινυλοχλωρίδιο
