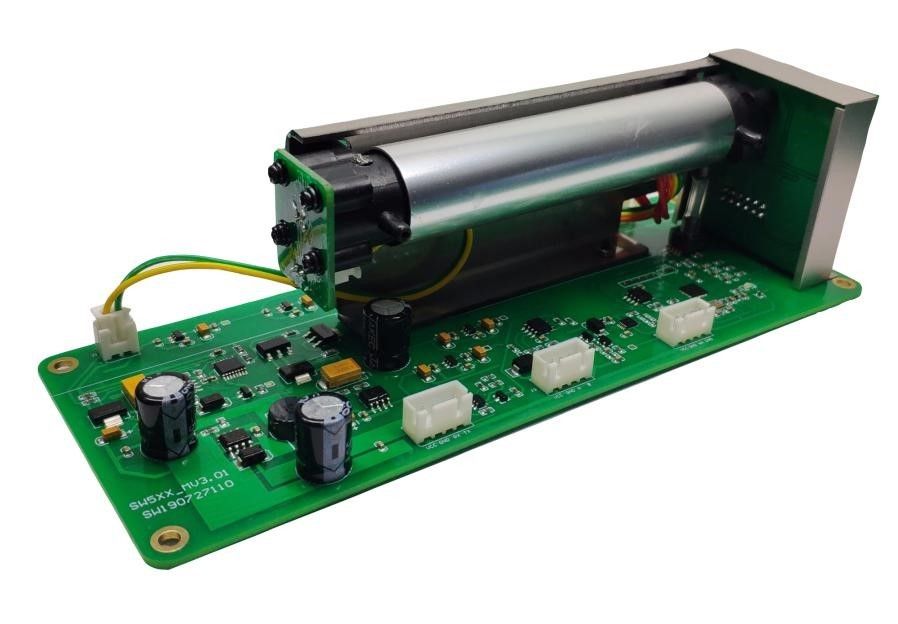

KSS54XΥπέρυθρες Αισθητήρας υδρογονανθράκων



















1.ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Η μονάδα αισθητήρα υπερύθρων CH4 KSS54X είναι μια μονάδα αισθητήρα αερίου που χρησιμοποιεί την αρχή ανίχνευσης απορρόφησης υπερύθρων NDIR, η οποία καθορίζει τη συγκέντρωση σύμφωνα με την απορρόφηση του υπέρυθρου αερίου.Το KSS54X υιοθετεί εισαγόμενη πηγή φωτός, οπτική κοιλότητα με ειδική δομή και ανιχνευτή διπλού καναλιού για να πραγματοποιήσει αντιστάθμιση αναφοράς διπλής οπτικής διαδρομής χώρου.Οι μικροεπεξεργαστές εκτελούν λήψη, επεξεργασία και έξοδο σήματος.Το KSS54X έχει καλή επιλεκτικότητα, υψηλή ευαισθησία, καμία εξάρτηση από οξυγόνο, μεγάλη διάρκεια ζωής, χαμηλή κατανάλωση ενέργειας.Με λειτουργία ελέγχου θερμοκρασίας και αντιστάθμισης πίεσης.Διαθέτει επίσης έξοδο UART, 485 και αναλογική έξοδο ρεύματος/τάσης, που είναι βολικό για πελάτες σε διάφορες εφαρμογές.













2.Τεχνικές παράμετροι



παράμετρος	σύμβολο	ελάχιστο	Τυπικές τιμές	το μέγιστο	μονάδα
Θερμοκρασία αποθήκευσης	Τstg	-20	-	80	°C
Θερμοκρασία λειτουργίας	ΤΕΝΑ	-20		60	°C
Υγρασία λειτουργίας	HΕΝΑ	0		90 μη συμπυκνωτικό	% RH
Πίεση Εργασίας	ΠΕΝΑ	0,8		1.2	ΑΤΜ
Τάση τροφοδοσίας	Vμικρό	11	12	30	V
Μέγιστο ρεύμα λειτουργίας	Εγώμέσος όρος	100	120	150	mA







KSS54X υπέρυθρο CH4 δείκτης απόδοσης χαμηλής συγκέντρωσης (τυπικό 0~5000 ppm).

δείκτης	αέριο	Εύρος/ppm	ανάλυση	σχετικό σφάλμα	απόλυτο λάθος	παρατήρηση
Μηδενική μετατόπιση	CH4	0~5000	25 σελ./λεπτό	±5%FS	±100 ppm	Απλά γνωρίστε έναν από αυτούς
Μετατόπιση εύρους				±5%FS	±100 ppm	Απλά γνωρίστε έναν από αυτούς
Σφάλμα ένδειξης				±5%FS	±100 ppm	Απλά γνωρίστε έναν από αυτούς
επαναληψιμότητα				±2%FS	±50 ppm	Απλά γνωρίστε έναν από αυτούς
Τ90	≤5S (500 ml/min)

















KSS54X υπέρυθρη CH4 δείκτης απόδοσης συμβατικής συγκέντρωσης (0~5% vol).

δείκτης	αέριο	Εύρος/τόμος	ανάλυση	σχετικό σφάλμα	απόλυτο λάθος	παρατήρηση
Μηδενική μετατόπιση	CH4	0~5%	100 ppm	±5%FS	±500 ppm	Απλά γνωρίστε έναν από αυτούς
Μετατόπιση εύρους				±5%FS	±500 ppm	Απλά γνωρίστε έναν από αυτούς
Σφάλμα ένδειξης				±5%FS	±500 ppm	Απλά γνωρίστε έναν από αυτούς
επαναληψιμότητα				±2%FS	±300 ppm	Απλά γνωρίστε έναν από αυτούς
Τ90	≤5S (500 ml/min)











KSS54X δείκτης απόδοσης συγκέντρωσης υπερύθρων CH4 (συνήθης 0~30% vol)



δείκτης	αέριο	Εύρος/τόμος	ανάλυση	σχετικό σφάλμα	απόλυτο λάθος	παρατήρηση
Μηδενική μετατόπιση	CH4	0~30%	500 ppm	±5%FS	±3000 ppm	Απλά γνωρίστε έναν από αυτούς
Μετατόπιση εύρους				±5%FS	±3000 ppm	Απλά γνωρίστε έναν από αυτούς
Σφάλμα ένδειξης				±5%FS	±3000 ppm	Απλά γνωρίστε έναν από αυτούς
επαναληψιμότητα				±2%FS	±1000 ppm	Απλά γνωρίστε έναν από αυτούς
Τ90	≤5S (500 ml/min)



















































Δείκτης απόδοσης πλήρους κλίμακας KSS54X υπερύθρων CH4 (0~100%vol)





δείκτης	αέριο	Εύρος/τόμος	ανάλυση	σχετικό σφάλμα	απόλυτο λάθος	παρατήρηση
Μηδενική μετατόπιση	CH4	0~100%	1000 ppm	±5%FS	±5000 ppm	Απλά γνωρίστε έναν από αυτούς
Μετατόπιση εύρους				±5%FS	±5000 ppm	Απλά γνωρίστε έναν από αυτούς
Σφάλμα ένδειξης				±5%FS	±5000 ppm	Απλά γνωρίστε έναν από αυτούς
επαναληψιμότητα				±2%FS	±5000 ppm	Απλά γνωρίστε έναν από αυτούς
Τ90	≤5S (500 ml/min)













3.Σχέδιο δομικών διαστάσεων

Μονάδα: mm



Το KSS54X έχει τρία δομικά μεγέθη, που αντιστοιχούν σε οπτική κοιλότητα 100mm, 150mm, 200mm για επιλογή.

Διάγραμμα δομής κοιλότητας 100 mm:





Διάγραμμα δομής κοιλότητας 150 mm:





Διάγραμμα δομής κοιλότητας 200 mm:











Οδηγίες Εγκατάστασης

Ο αισθητήρας είναι εγκατεστημένος με διάγραμμα δομής αναφοράς με απόσταση οπών τοποθέτησης και διάφραγμα 3,5 mm.

Η απόσταση της υποδοχής καλωδίωσης είναι 2,54 mm.

4.Μέθοδοι θεμάτων που πρέπει να δίνεται προσοχή στη συντήρηση

Ο αισθητήρας πρέπει να βαθμονομείται τακτικά, δεν συνιστάται περισσότερο από 3 μήνες.

Μη χρησιμοποιείτε τον αισθητήρα για μεγάλο χρονικό διάστημα σε περιβάλλον με υψηλή πυκνότητα σκόνης.

Χρησιμοποιήστε τον αισθητήρα εντός της εμβέλειας τουτροφοδοτικό του αισθητήρα.

5.Οδηγίες παραγγελίας

Για να μπορέσετε να αγοράσετε τις συγκεκριμένες προδιαγραφές που απαιτούνται, δώστε τις ακόλουθες πληροφορίες:

1) Όνομα αισθητήρα

2)Μετρήστε το αέριο

3)Ακρίβεια μέτρησης αισθητήρα και λειτουργία εξόδου κ.λπ

Για παράδειγμα, KSS54X, CH4, 0-5000 ppm











6. Πληροφορίες παραγγελίας



Ενημερωτικό δελτίο παραγγελίας
KSS54X	KSS54X Αισθητήρας συγκέντρωσης CO2
	χχχχ	Ο αισθητήρας μετρά το εύρος συγκέντρωσης CO2 σε ppm, με ελάχιστη τιμή 2000 και μέγιστη τιμή 50000 ppm.
	2000	Εύρος 200 σελ./λεπτό (προεπιλογή).
	10000	Εύρος 10000 ppm
	50000	Εύρος 50000 ppm
		κωδικοποιούν	Η ταχύτητα αντίδρασης χωρίζεται σε δύο τύπους: γρήγορη και αργή
		μικρό	Αργή (προεπιλογή).
		Q	γρήγορα
			κωδικοποιούν	Επιλογή ρυθμού Baud, υποστήριξη συχνότητας baud 2400 9600 19200 38400bps, 8 bit δεδομένων, 1 bit bit διακοπής, χωρίς bit ελέγχου: Επιβεβαιώστε τις ειδικές ανάγκες πριν από την παραγγελία.
			Εθιμο	Επιβεβαιώστε τον ρυθμό baud πριν την παραγγελία
			2400	Ρυθμός baud 2400bps
			9600	Ρυθμός baud 9600bps
			19200	Ρυθμός baud 19200bps
			38400	Ρυθμός baud 38400bps (προεπιλογή)
				κωδικοποιούν	Πρωτόκολλο σειριακής θύρας
				Modbus-RTU	Τυπικό πρωτόκολλο Modbus-RTU (προεπιλογή).
				Modbus-ASCII	Τυπικό πρωτόκολλο Modbus-ASCII
				Modbus-Self	Ιδιωτικό πρωτόκολλο Modbus
KSS54X	-2000	-ΜΙΚΡΟ	-38400	-Modbus-RTU







7. Στοιχεία επικοινωνίας

URL:www.kacise.com

Τηλ: +86-29-17719566736

Email: sales@kacise.com

Διεύθυνση: Tangyan South Road, πόλη Xi'an, επαρχία Shaanxi, Κίνα







































































































































παράρτημα



Στενογραφία	Πλήρες όνομα
ΤΟΜ	Το 1% VOL αναφέρεται στο 1% του όγκου ενός συγκεκριμένου αερίου στον αέρα.
PPM	1PPM σημαίνει ότι ο όγκος ενός συγκεκριμένου αερίου στον αέρα αντιστοιχεί στο ένα εκατομμυριοστό.
Ο2	Μόρια οξυγόνου
οθόνη υγρού κρυστάλλου	οθόνη LCD
RS485	Ασύγχρονη σειριακή θύρα 485
DC	συνεχές ρεύμα
ΜΕΤΑ ΧΡΙΣΤΟΝ	Επικοινωνία
PVC	πολυβινυλοχλωρίδιο
