KSS521 Υπέρυθρη μονάδα αισθητήρα αερίου SF6

















1.ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Το αέριο SF6 χρησιμοποιείται ευρέως ως μονωτικό μέσο και αέριο πυρόσβεσης τόξου σε εξοπλισμό ισχύος, ειδικά σε διακόπτες υψηλής τάσης, μετασχηματιστές, μετασχηματιστές, πυκνωτές, απαγωγείς, ασφάλειες κ.λπ. Εάν συμβεί διαρροή, η πίεση του εξοπλισμού μειώνεται και η Η ικανότητα μόνωσης μειώνεται.Ρυπαίνουν και καταστρέφουν το ατμοσφαιρικό περιβάλλον, αυξάνουν το φαινόμενο του θερμοκηπίου.Συσσώρευση σε χώρους χαμηλού επιπέδου, με αποτέλεσμα ατυχήματα όπως έλλειψη οξυγόνου στον εγκέφαλο του προσωπικού και ακόμη και ταχεία ασφυξία.Υπό την επίδραση της μερικής εκφόρτισης, της υψηλής θερμοκρασίας και άλλων παραγόντων, το αέριο SF6 θα παράγει εξαιρετικά τοξικές ουσίες αποσύνθεσης όπως SF4, SF2, SOF2 κ.λπ.

Το KSS521 είναι μια μονάδα αισθητήρα αερίου που χρησιμοποιεί την αρχή ανίχνευσης απορρόφησης υπερύθρων NDIR, η οποία καθορίζει τη συγκέντρωση σύμφωνα με την απορρόφηση του αερίου SF6 στα 10,5um.Το KSS521 υιοθετεί πηγή φωτός MEMS, οπτική κοιλότητα ειδικής δομής και ανιχνευτή διπλού καναλιού για την πραγματοποίηση αντιστάθμισης αναφοράς διπλής οπτικής διαδρομής στο διάστημα και μικροεπεξεργαστή για λήψη, επεξεργασία και έξοδο σήματος.Το KSS521 είναι μικρό σε μέγεθος, χαμηλή κατανάλωση ενέργειας και διαθέτει UART, 485 (Modbus RTU, Modbus ASCII, Modbus custom προαιρετικό) και ψηφιακή διεπαφή ενός διαύλου, που παρέχει λειτουργίες ψηφιακής βαθμονόμησης μηδέν και ευαισθησίας και παρέχει λειτουργία μηδενικής βαθμονόμησης με μη αυτόματο τρόπο.

Το KSS521 μπορεί να χρησιμοποιηθεί ευρέως στην ανίχνευση διαρροής αερίου SF6 και σε άλλες περιπτώσεις ανάλυση συγκέντρωσης αερίου SF6 στη βιομηχανία ηλεκτρικής ενέργειας.

















2.Τεχνικές παράμετροι





παράμετρος		σύμβολο	ελάχιστο	Τυπικές τιμές	το μέγιστο	μονάδα
Θερμοκρασία αποθήκευσης		Τstg	-20	-	80	°C
Θερμοκρασία λειτουργίας		ΤΕΝΑ	-20		60	°C
Υγρασία λειτουργίας		HΕΝΑ	0		90	% RH
Πίεση Εργασίας		ΠΕΝΑ	0,8		1.2	ΑΤΜ
Τάση τροφοδοσίας		Vμικρό	11	12	30	V
Μέγιστο ρεύμα λειτουργίας		Εγώμέσος όρος	100	120	150	mA
Εύρος ανίχνευσης (προσαρμόσιμο).		Ra		1500		ppm
Ακρίβεια μέτρησης		Ακρίβεια		± 10 ppm ή ±5% τιμή αλήθειας		%vol
Τύπος αγωγού T90	Αναρρόφηση αντλίας			5		δεύτερος
	διάχυση			30		δεύτερος
Επαναληψιμότητα	μηδέν			Λιγότερο από ±50		ppm
	Εύρος			Λιγότερο από ±5%.
Διάρκεια ζωής				10		έτος









3.Σχέδιο δομικών διαστάσεων

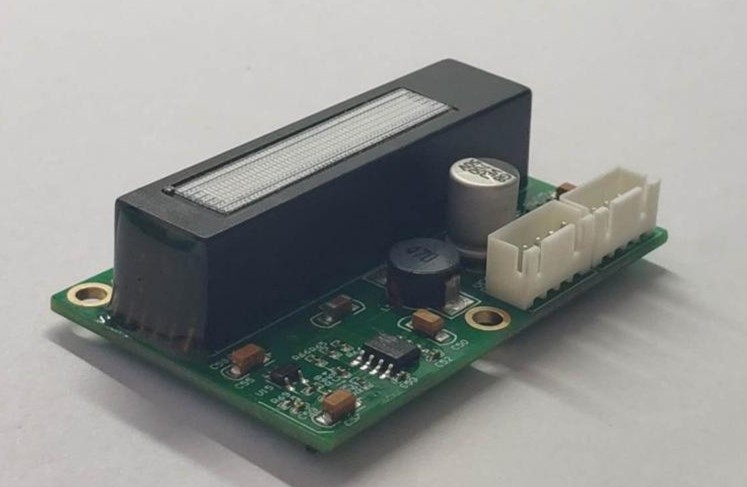

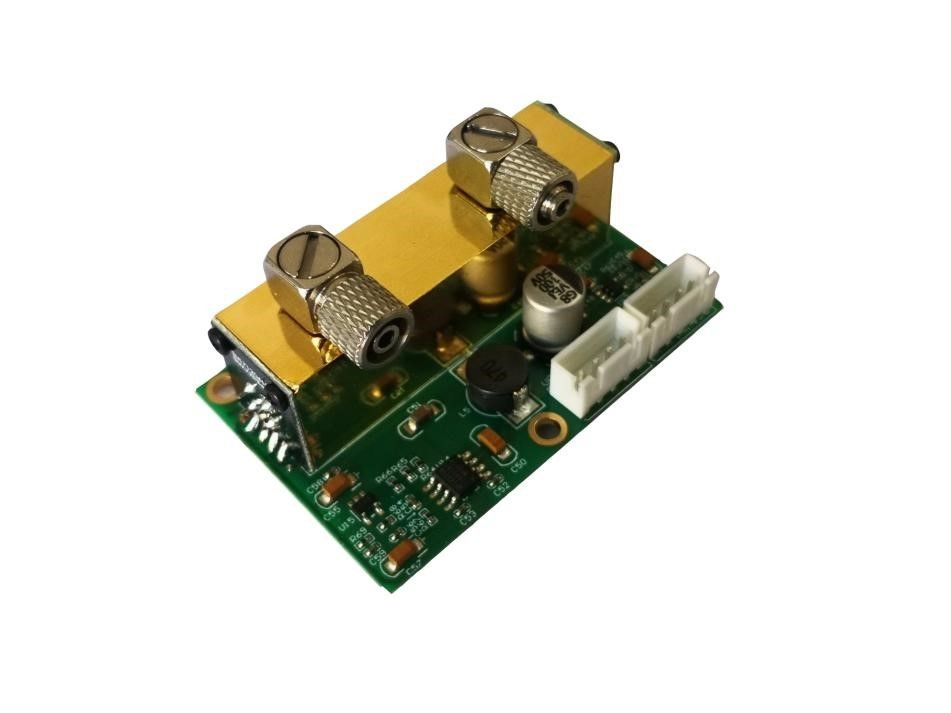

Μπλοκ διάγραμμα διάχυσης (συμβατό με άντληση) KSS521

Τύπος αναρρόφησης αντλίας: μήκος * πλάτος * ύψος: 61 mm * 40 mm * 32 mm

Τύπος διάχυσης: μήκος * πλάτος * ύψος: 61 mm * 40 mm * 18 mm





4.Οδηγίες εγκατάστασης

Ο αισθητήρας είναι τοποθετημένος με απόσταση οπών τοποθέτησης 54 μάντρες και διάφραγμα 3,2 mm.

Η απόσταση της υποδοχής καλωδίωσης είναι 2,54 m.

5.Θέματα που πρέπει να δίνεται προσοχή στη συντήρηση

Ο αισθητήρας πρέπει να βαθμονομείται τακτικά, δεν συνιστάται περισσότερο από 3 μήνες.

Μη χρησιμοποιείτε τον αισθητήρα για μεγάλο χρονικό διάστημα σε περιβάλλον με υψηλή πυκνότητα σκόνης.

Χρησιμοποιήστε τον αισθητήρα εντός της εμβέλειας τουτροφοδοτικό του αισθητήρα.

6. Οδηγίες Παραγγελίας

Για να μπορέσετε να αγοράσετε τις συγκεκριμένες προδιαγραφές που απαιτούνται, δώστε τις ακόλουθες πληροφορίες

1) Όνομα αισθητήρα 2) Εύρος αισθητήρα 3) Ακρίβεια μέτρησης αισθητήρα και λειτουργία εξόδου, κ.λπ.

Για παράδειγμα, KSS521, SF6, 0-5000 ppm



7.Πληροφορίες παραγγελίας



Ενημερωτικό δελτίο παραγγελίας
KSS521	Μονάδα αισθητήρα αερίου SF6 υπερύθρων KSS521
	χχχχ	Ο αισθητήρας μετρά το εύρος συγκέντρωσης CO2 σε ppm, με ελάχιστη τιμή 2000 και μέγιστη τιμή 50000 ppm.
	2000	Εύρος 200 σελ./λεπτό (προεπιλογή).
	10000	Εύρος 10000 ppm
	50000	Εύρος 50000 ppm
		κωδικοποιούν	Η ταχύτητα αντίδρασης χωρίζεται σε δύο τύπους: γρήγορη και αργή
		μικρό	Αργή (προεπιλογή).
		Q	γρήγορα
			κωδικοποιούν	Επιλογή ρυθμού Baud, υποστήριξη συχνότητας baud 2400 9600 19200 38400bps, 8 bit δεδομένων, 1 bit bit διακοπής, χωρίς bit ελέγχου: Επιβεβαιώστε τις ειδικές ανάγκες πριν από την παραγγελία.
			Εθιμο	Επιβεβαιώστε τον ρυθμό baud πριν την παραγγελία
			2400	Ρυθμός baud 2400bps
			9600	Ρυθμός baud 9600bps
			19200	Ρυθμός baud 19200bps
			38400	Ρυθμός baud 38400bps (προεπιλογή)
				κωδικοποιούν	Πρωτόκολλο σειριακής θύρας
				Modbus-RTU	Τυπικό πρωτόκολλο Modbus-RTU (προεπιλογή).
				Modbus-ASCII	Τυπικό πρωτόκολλο Modbus-ASCII
				Modbus-Self	Ιδιωτικό πρωτόκολλο Modbus
KSS521	-2000	-ΜΙΚΡΟ	-38400	-Modbus-RTU







8. Στοιχεία Επικοινωνίας

URL:www.kacise.com

Τηλ: +86-29-17719566736

Email: sales@kacise.com

Διεύθυνση: Tangyan South Road, πόλη Xi'an, επαρχία Shaanxi, Κίνα





















































































































































παράρτημα

Στενογραφία	Πλήρες όνομα
ΤΟΜ	Το 1% VOL αναφέρεται στο 1% του όγκου ενός συγκεκριμένου αερίου στον αέρα.
PPM	1PPM σημαίνει ότι ο όγκος ενός συγκεκριμένου αερίου στον αέρα αντιστοιχεί στο ένα εκατομμυριοστό.
Ο2	Μόρια οξυγόνου
οθόνη υγρού κρυστάλλου	οθόνη LCD
RS485	Ασύγχρονη σειριακή θύρα 485
DC	συνεχές ρεύμα
ΜΕΤΑ ΧΡΙΣΤΟΝ	Επικοινωνία
PVC	πολυβινυλοχλωρίδιο
