KSS591Υπέρυθρες Αισθητήρας αερίου μεθανίου Μονάδα μέτρησης
1. Επισκόπηση
Το KSS591 είναι μια μονάδα αισθητήρα αερίου που χρησιμοποιεί την αρχή ανίχνευσης υπέρυθρης απορρόφησης NDIR, η οποία καθορίζει τη συγκέντρωση σύμφωνα με την απορρόφηση ακτινοβολίας της πηγής υπέρυθρου φωτός από το αέριο CH4. Το KSS591 υιοθετεί εισαγόμενη πηγή φωτός, οπτική κοιλότητα με ειδική δομή και ανιχνευτή διπλού καναλιού για την πραγματοποίηση αντιστάθμισης αναφοράς διπλής οπτικής διαδρομής στο διάστημα και μικροεπεξεργαστή για λήψη, επεξεργασία και έξοδο σήματος. Το KSS591 έχει καλή επιλεκτικότητα, υψηλή ευαισθησία, καμία εξάρτηση από οξυγόνο, μεγάλη διάρκεια ζωής, χαμηλή κατανάλωση ενέργειας. Ενσωματωμένος αισθητήρας θερμοκρασίας για αντιστάθμιση θερμοκρασίας. Ταυτόχρονα, έχει έξοδο UART, 485 (modbus επιλεγμένο από τον χρήστη πρωτόκολλο) και αναλογική έξοδο ρεύματος/τάσης 4~20 mA. Βολικό για πελάτες για διάφορες εφαρμογές.
2. Τεχνικές παράμετροι
| παράμετρος | σύμβολο | ελάχιστο | Τυπικές τιμές | ανώτατο όριο | μονάδα |
| Θερμοκρασία αποθήκευσης | Τstg | -20 | - | 80 | °C |
| Θερμοκρασία λειτουργίας | ΤΕΝΑ | -20 | | 60 | °C |
| Υγρασία λειτουργίας | HΕΝΑ | 0 | | 90 | % RH |
| Πίεση Εργασίας | ΠΕΝΑ | 0,8 | | 1.2 | ΑΤΜ |
| Τάση τροφοδοσίας | Vμικρό | 11 | 12 | 30 | V |
| Μέγιστο ρεύμα λειτουργίας | εγώμέσος όρος | 100 | 120 | 150 | mA |
| Εύρος ανίχνευσης (προσαρμόσιμο). | Ra | 0 | 50000 | | ppm |
| Ακρίβεια μέτρησης | Ακρίβεια | | Η τιμή αλήθειας ± 50 ppm ή ±5% είναι η μεγαλύτερη | | %vol |
| Τύπος αγωγού T90 | Αναρρόφηση αντλίας | | | 5 | | δεύτερος |
| διάχυση | | | 30 | |
| Επαναληψιμότητα | μηδέν | | | Λιγότερο από ±50 | | ppm |
| 50% FS | | | Λιγότερο από ±5% της μετρούμενης τιμής | | |
| Διάρκεια ζωής | | | 10 | | έτος |
3. Σχέδιο δομικών διαστάσεων
Μονάδα: mm

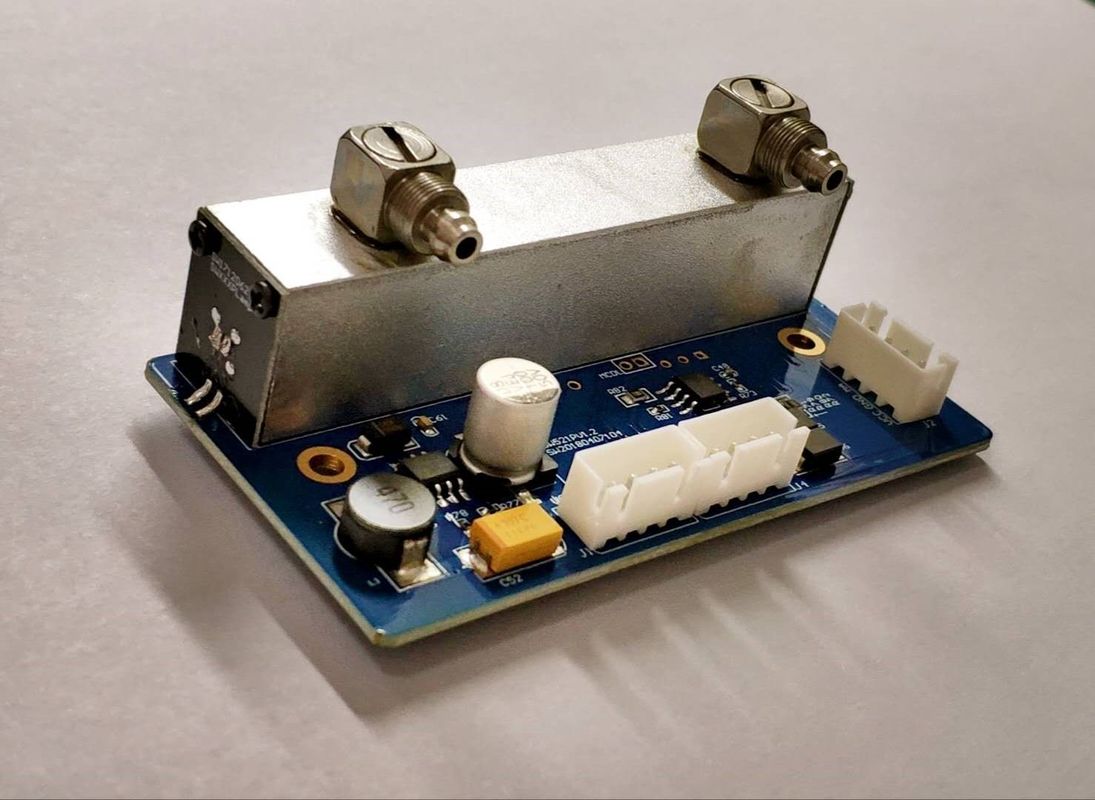

Σχέδιο διαστάσεων δομής αναρρόφησης αντλίας

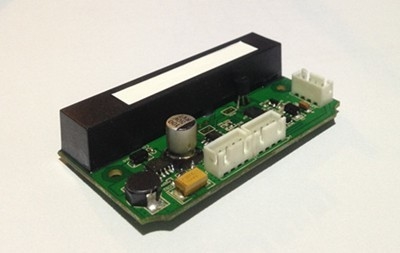

Διαστατικό σχέδιο διάχυτης δομής
4. Οδηγίες εγκατάστασης
Ο αισθητήρας είναι εγκατεστημένος με διάγραμμα δομής αναφοράς με απόσταση οπών τοποθέτησης και διάφραγμα 3,2 mm.
Η απόσταση της υποδοχής καλωδίωσης είναι 2,54 mm.
5. Θέματα και μέθοδοι που πρέπει να δίνεται προσοχή στη συντήρηση
Ο αισθητήρας πρέπει να βαθμονομείται τακτικά, δεν συνιστάται περισσότερο από 3 μήνες.
Μη χρησιμοποιείτε τον αισθητήρα για μεγάλο χρονικό διάστημα σε περιβάλλον με υψηλή πυκνότητα σκόνης.
Χρησιμοποιήστε τον αισθητήρα εντός της εμβέλειας του τροφοδοτικού του αισθητήρα.
6. Οδηγίες Παραγγελίας
Για να μπορέσετε να αγοράσετε τις συγκεκριμένες προδιαγραφές που απαιτούνται, δώστε τις ακόλουθες πληροφορίες
- Όνομα αισθητήρα
- Μετρήστε το αέριο
- Εύρος αισθητήρων κ.λπ
Για παράδειγμα, SW541, CH4, 0-50000 ppm
7. Πληροφορίες παραγγελίας
| Ενημερωτικό δελτίο παραγγελίας |
| KSS591 | KSS591 αισθητήρας συγκέντρωσης μεθανίου |
| χχχχ | Ο αισθητήρας μετρά το εύρος συγκέντρωσης μεθανίου σε ppm, με ελάχιστη τιμή 2000 και μέγιστη τιμή 50000 ppm. |
| 2000 | Εύρος 200 σελ/λεπτό (προεπιλογή). |
| 10000 | Εύρος 10000 ppm |
| 50000 | Εύρος 50000 ppm |
| κωδικοποιούν | Η ταχύτητα αντίδρασης χωρίζεται σε δύο τύπους: γρήγορη και αργή |
| μικρό | Αργή (προεπιλογή). |
| Q | γρήγορα |
| κωδικοποιούν | Επιλογή ρυθμού Baud, υποστήριξη συχνότητας baud 2400 9600 19200 38400bps, 8 bit δεδομένων, 1 bit bit διακοπής, χωρίς bit ελέγχου: Επιβεβαιώστε τις ειδικές ανάγκες πριν από την παραγγελία. |
| Εθιμο | Επιβεβαιώστε τον ρυθμό baud πριν την παραγγελία |
| 2400 | Ρυθμός baud 2400bps |
| 9600 | Ρυθμός baud 9600bps |
| 19200 | Ρυθμός baud 19200bps |
| 38400 | Ρυθμός baud 38400bps (προεπιλογή) |
| κωδικοποιούν | Πρωτόκολλο σειριακής θύρας |
| Modbus-RTU | Τυπικό πρωτόκολλο Modbus-RTU (προεπιλογή). |
| Modbus-ASCII | Τυπικό πρωτόκολλο Modbus-ASCII |
| Modbus-Self | Ιδιωτικό πρωτόκολλο Modbus |
| KSS591 | -2000 | -ΜΙΚΡΟ | -38400 | -Modbus-RTU | |
8. Επικοινωνία
URL:www.kacise.com
Τηλ: +86-29-17719566736
Email: sales@kacise.com
Διεύθυνση: Tangyan South Road, πόλη Xi'an, επαρχία Shaanxi, Κίνα
Παράρτημα
| Στενογραφία | Ονοματεπώνυμο |
| ΤΟΜ | Το 1% VOL αναφέρεται στο 1% του όγκου ενός συγκεκριμένου αερίου στον αέρα. |
| PPM | 1PPM σημαίνει ότι ο όγκος ενός συγκεκριμένου αερίου στον αέρα αντιστοιχεί στο ένα εκατομμυριοστό. |
| Ο2 | Μόρια οξυγόνου |
| οθόνη υγρού κρυστάλλου | Οθόνη LCD |
| RS485 | Ασύγχρονη σειριακή θύρα 485 |
| DC | συνεχές ρεύμα |
| AC | Ανακοίνωση |
| PVC | πολυβινυλοχλωρίδιο |
