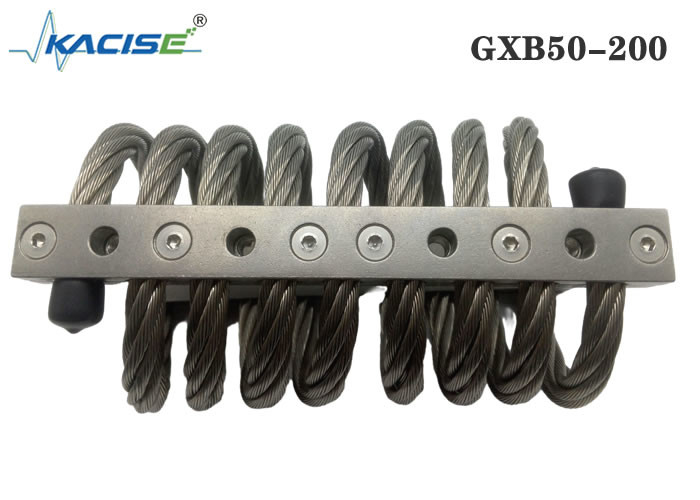

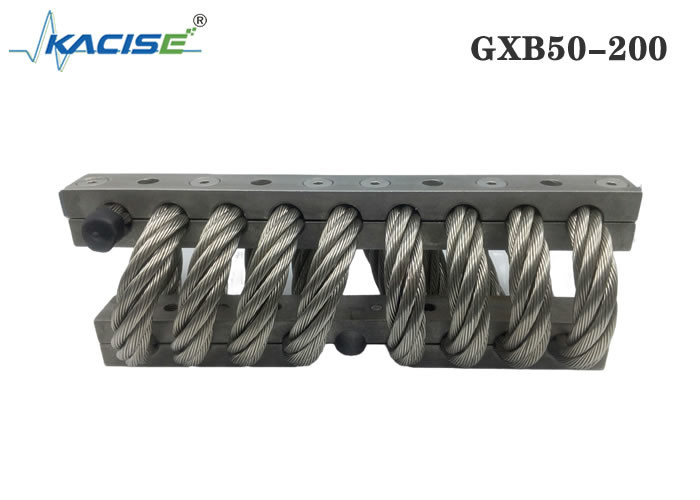

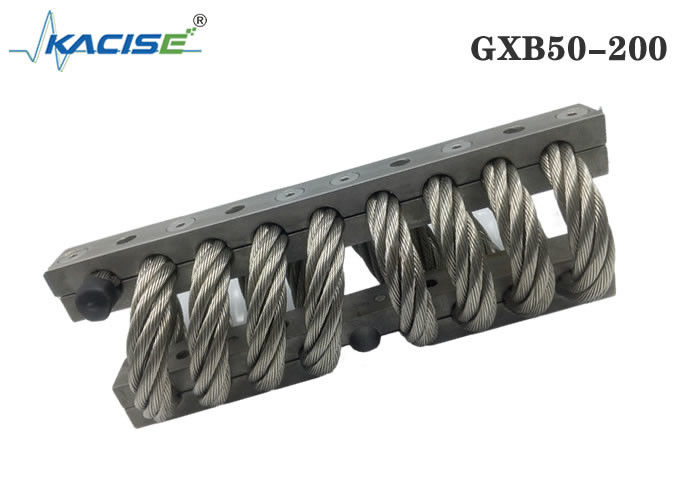

GXB50-200 Ολομεταλλικός απομονωτής συρματόσχοινων για αντικραδασμικό με αντοχή στη διάβρωση και χαμηλή συχνότητα συντονισμού

GXB50-200 Ολομεταλλικός απομονωτής συρματόσχοινων για αντικραδασμικό με αντοχή στη διάβρωση και χαμηλή συχνότητα συντονισμού

Name: GXB50-200 Ολομεταλλικός απομονωτής συρματόσχοινων για αντικραδασμικό με αντοχή στη διάβρωση και χαμηλή συχνότητα συντονισμού
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GXB50-200
Price: 5,000.00 USD
Availability: InStock

απομονωτής συρματόσχοινου από όλα τα μέταλλα

απομονωτής κραδασμών συρματόσχοινου για ηλεκτρικό εξοπλισμό

Απομονωτήρας συρματόπλεγματος κατά των δονήσεων

Τόπος καταγωγής:

Κίνα

Μάρκα:

Kacise

Αριθμό μοντέλου:

GXB50-200

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Μήκος:

521 χλστ

Πλάτος:

210 χλστ

Ψηλά:

178 χιλιοστά

Οπές τοποθέτησης:

Μ18

Συχνότητα συντονισμού:

5-10Hz

Απόσταση εξωτερικής οπής τοποθέτησης/L1(mm):

378/377,8

Απόσταση εσωτερικής οπής τοποθέτησης/L2(mm):

162/161.9

Μέγιστη κατακόρυφη παραμόρφωση (mm):

67.3

Κάθετο στατικό φορτίο (Kg):

2162

Κατακόρυφη στατική ακαμψία (Kg/mm):

346

Κατακόρυφη δυναμική ακαμψία (Kg/mm):

133,8

45° μέγιστη παραμόρφωση (mm):

96.5

Στατικό φορτίο 45° (Kg):

1530

45°Στατική ακαμψία (Kg/mm):

196,8

Δυναμική ακαμψία 45° (Kg/mm):

66.4

Μέγιστη παραμόρφωση πλευρικής ανάρτησης (mm):

71.1

Στατικό φορτίο ανάρτησης στο πλάι (Kg):

832

Στατική ακαμψία ανάρτησης στο πλάι (Kg/mm):

83,9

Δυσκαμψία πλευρικής ανάρτησης (Kg/mm):

73,8

Υλικό:

SS304

βάρος (kg):

Αν θα υποστηρίζεται η προσαρμογή του προϊόντος:

Ναί

Επισημαίνω:

απομονωτής συρματόσχοινου από όλα τα μέταλλα

απομονωτής κραδασμών συρματόσχοινου για ηλεκτρικό εξοπλισμό

Απομονωτήρας συρματόπλεγματος κατά των δονήσεων

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Τιμή

διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Χαρτοκιβώτιο

Χρόνος παράδοσης

5-8 εργάσιμες

Όροι πληρωμής

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Δυνατότητα προσφοράς

100+

Συγγενικά προϊόντα

Απομόνωση κραδασμών με συρματόσχοινο από ανοξείδωτο χάλυβα 30G για βιομηχανικά μηχανήματα

Βρείτε την καλύτερη τιμή

Απομονωτής δονήσεων από σύρμα από ανοξείδωτο χάλυβα με ζευγάρια ελατήρια για ευρεία συχνότητα εργασίας

Βρείτε την καλύτερη τιμή

Αντι-κρούσης απομονωτής δονήσεων από σύρμα από ανοξείδωτο χάλυβα για βιομηχανικές μηχανές

Βρείτε την καλύτερη τιμή

Kacise ISO9001 Πιστοποιημένος απομονωτής κραδασμών από συρματόσχοινο από ανοξείδωτο χάλυβα για απορρόφηση κραδασμών ανθεκτικών βιομηχανικών μηχανημάτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Οι απομονωτές συρματόπλεγματος αποτελούνται από ελικοειδή καλώδια χάλυβα που περιστρέφονται μέσα από ράβδους στήριξης υψηλής αντοχής.Αυτοί οι απομονωτές καλωδίων παρέχουν ανώτερη προστασία από τα σοκ και τις δονήσεις για ευαίσθητο εξοπλισμό και προϊόνταΜε την ανθεκτική κατασκευή τους, την αντοχή στη διάβρωση και την ανοχή σε υψηλές θερμοκρασίες, αυτές οι λύσεις απομόνωσης είναι ιδανικές για πολλές εφαρμογές σε ένα ευρύ φάσμα βιομηχανιών.

Διάγραμμα μεγέθους προϊόντος

Αριθμός προϊόντος	Υψόμετρο (mm)		Διάμετρος	Βάρος του προϊόντος ((kg)	Μέθοδος εγκατάστασης	Μέγεθος τρύπας ((mm)	Μέγεθος νήματος ((mm)	Επενδύσεις σε ηλεκτρικές συσκευές
JGX-286-8-X-16860-A-S	178	± 6.35	210	24	Α, Β, Γ, Δ, Ε, Σ	Ø19,8 + 0,13- 0.38	Μ18Χ2.5	90°

Επισκόπηση της δοκιμής προσαρμογής

Αριθμός καμπύλης	Αριθμός προϊόντος	Στατικό φορτίο ((N)	Μέγιστη παραμόρφωση (mm)	Ακαμψία δονήσεων Kv kN/m	Ακαμψία κρούσης Ks kN/m
1	JGX-286-8-X-16860-A-S	21620	67.3	3468	1338

Πίνακας δεδομένων δοκιμής φορτίου προσαρμογής με κλίση πίεσης 45°

Αριθμός καμπύλης	Αριθμός προϊόντος	Στατικό φορτίο ((N)	Μέγιστη παραμόρφωση (mm)	Ακαμψία δονήσεων Kv kN/m	Ακαμψία κρούσης Ks kN/m
1	JGX-286-8-X-16860-A-S	15300	96.5	1968	664

Δελτίο δεδομένων δοκιμής κυλιόμενου φορτίου με κούρεμα

Αριθμός καμπύλης	Αριθμός προϊόντος	Στατικό φορτίο ((N)	Μέγιστη παραμόρφωση (mm)	Ακαμψία δονήσεων Kv kN/m	Ακαμψία κρούσης Ks kN/m
1	JGX-286-8-X-16860-A-S	8320	71.1	839	829

Οι απομονωτές δονήσεων συρματόπλεγματος έχουν τα ακόλουθα πλεονεκτήματα:

Με μη γραμμική δυσκαμψία
Πλήρης απορρόφηση κρούσεων
Η συχνότητα συντονισμού είναι χαμηλή και η χαμηλής συχνότητας επίδραση απορρόφησης σοκ είναι καλή
Αντοχή στη διάβρωση, αντοχή σε υψηλές και χαμηλές θερμοκρασίες, μπορεί να συνεχίσει να λειτουργεί σε σκληρά περιβάλλοντα
Εύκολη εγκατάσταση, χωρίς συντήρηση, μακρά διάρκεια ζωής

Διάγραμμα δομής προϊόντος

Οδηγός για την εγκατάσταση απομονωτήρα σχοινίτος

Πριν από την τοποθέτηση, ελέγξτε προσεκτικά εάν η τρύπα τοποθέτησης ταιριάζει με την τρύπα τοποθέτησης του απομονωτή δονήσεων, όπως αν το νήμα είναι το ίδιο κλπ.
Η τρύπα εγκατάστασης είναι καθαρή, δεν υπάρχει βλάβη, σκουριά, ζημιά και άλλα ελαττώματα.
Δεδομένου ότι ο απομονωτής δονήσεων είναι ένα ελαστικό στοιχείο, χρειάζεται λίγο κινητό χώρο κατά την εργασία του.Παρακαλείστε να ελέγξετε προσεκτικά αν υπάρχει εξοπλισμός που επηρεάζει την εγκατάσταση στο τμήμα εγκατάστασης και αν ο κινητός χώρος του απομονωτήρα δόνησης είναι επαρκήςΠαρακαλείστε να ελέγξετε εάν ο απομονωτής δονήσεων είναι σε καλή κατάσταση και δεν έχει ελαττώματα πριν από την εγκατάσταση.
Προετοιμάστε ένα κατάλληλο κατσαβίδι και λοστό.
Πρώτα τοποθετήστε τον απομονωτή σε βαρύ εξοπλισμό ή σταθερό εξοπλισμό, οι βίδες εγκατάστασης δεν χρειάζεται να σφίξουν, έτσι ώστε ο απομονωτής να μπορεί να είναι ελαφρώς ενεργός.
Αν η τρύπα τοποθέτησης είναι ελαφρώς εκτός ευθυγράμμισης,Μπορείτε να μετακινήσετε τον απομονωτή δονήσεων ή να χρησιμοποιήσετε ένα λοστό για να ευθυγραμμίσετε την τρύπα τοποθέτησης του απομονωτή δονήσεων με την τρύπα τοποθέτησης του εξοπλισμού, και στη συνέχεια βιδώσει την επισκευή βίδα.
Μετά την σταθεροποίηση της θέσης της συσκευής, σφίξτε όλες τις βίδες στερέωσης.
