| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Kacise |
| Αριθμό μοντέλου: | GXB50-400 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-8 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100+ |
| Μήκος: | 521 χλστ | Πλάτος: | 248 χλστ |
|---|---|---|---|
| Υψηλός: | 216 χιλιοστά | Τρύπες στερέωσης: | Μ18 |
| Συχνότητα συντονισμού: | 5-10 HZ | Απόσταση εξωτερικής οπής τοποθέτησης/L1(mm): | 378/377,8 |
| Απόσταση εσωτερικής οπής τοποθέτησης/L2(mm): | 162/161.9 | Μέγιστη κατακόρυφη παραμόρφωση (mm): | 96,5 |
| Κάθετο στατικό φορτίο (Kg): | 1761 | Κατακόρυφη στατική ακαμψία (Kg/mm): | 2235 |
| Κατακόρυφη δυναμική ακαμψία (Kg/mm): | 75,8 | 45° μέγιστη παραμόρφωση (mm): | 137,2 |
| Στατικό φορτίο 45° (Kg): | 1241 | 45°Στατική ακαμψία (Kg/mm): | 125,6 |
| Δυναμική ακαμψία 45° (Kg/mm): | 37.8 | Μέγιστη παραμόρφωση πλευρικής ανάρτησης (mm): | 101.6 |
| Στατικό φορτίο ανάρτησης στο πλάι (Kg): | 464 | Στατική ακαμψία ανάρτησης στο πλάι (Kg/mm): | 46.8 |
| Δυσκαμψία πλευρικής ανάρτησης (Kg/mm): | 38.2 | Υλικό: | SS304 |
| Βάρος (kg): | 27 | Αν θα υποστηρίζεται η προσαρμογή του προϊόντος: | Ναί |
περιγραφή προϊόντος

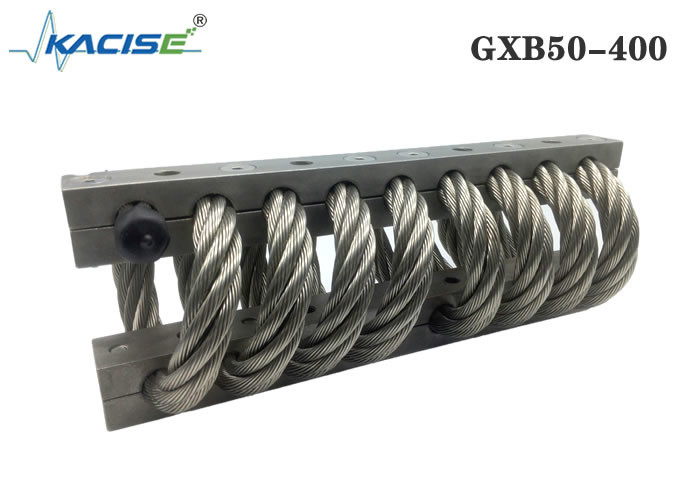

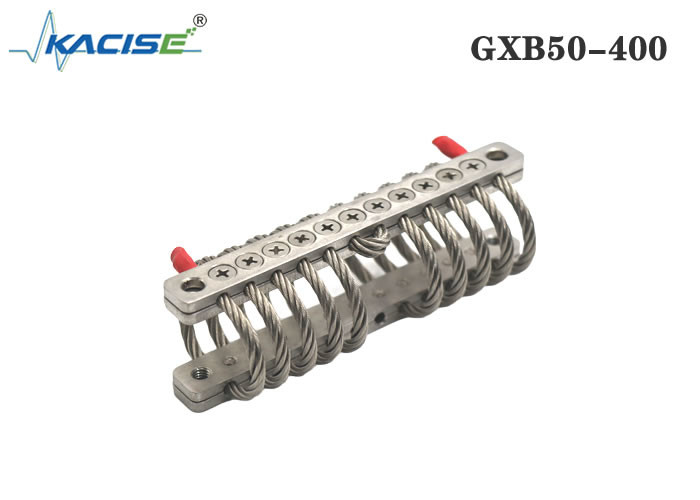

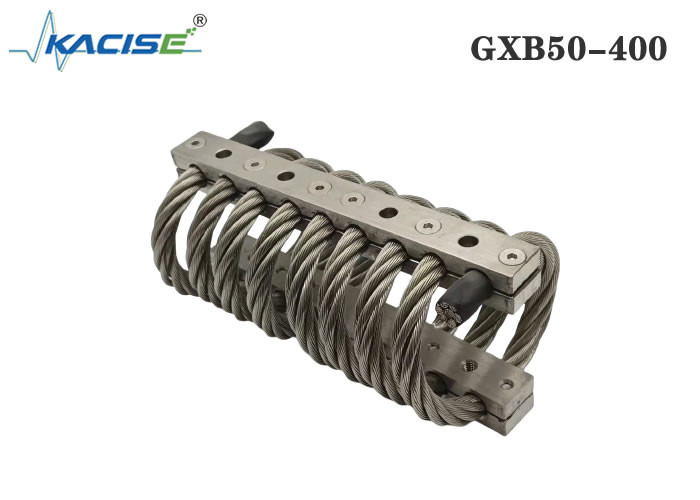

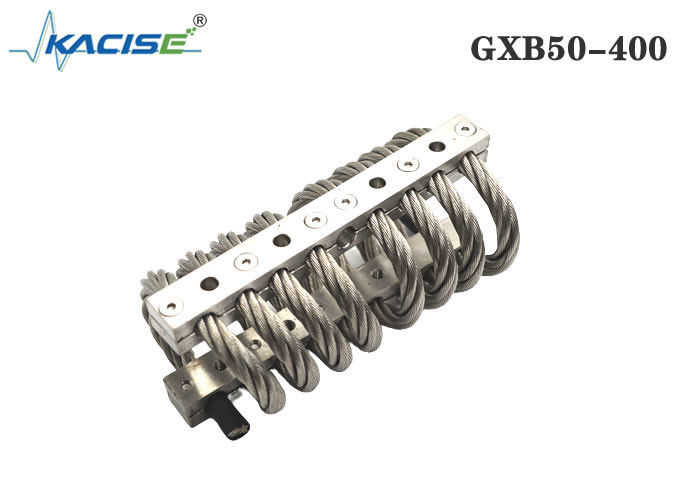

Ο απομονωτής συρματόσχοινων είναι ένας αποσβεστήρας κραδασμών και μονωτή κραδασμών πολύ υψηλής απόδοσης που μπορεί να χρησιμοποιηθεί σε ατελείωτες εφαρμογές.
Οι απομονωτές συρματόσχοινων είναι πολύ χρήσιμοι αποσβεστήρες κραδασμών επειδή διατηρούν εξαιρετική απόδοση απομόνωσης κραδασμών υπό μέγιστο κραδασμό σε σοβαρές περιβαλλοντικές συνθήκες, όπως χημική ρύπανση ή ακραίες θερμοκρασίες.
Διάγραμμα μεγέθους προϊόντος
| Αριθμός προϊόντος | Υψηλό (mm) | Πλάτος (mm) | Βάρος προϊόντος (kg) | Μέθοδος εγκατάστασης | Μέγεθος οπής (mm) | Μέγεθος νήματος (mm) | Κωνικό αντίθετο | |
| JGX-286-8-X-16860-AS | 216 | ± 6,35 | 248 | 27.2 | Α, Β, Γ, Δ, Ε, Σ | Ø19,8 + 0,13- 0,38 | Μ18Χ2,5 | 90° |
Πατήστε Fit Test Sheet
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 17610 | 96,5 | 2236 | 758 |
Φύλλο δεδομένων δοκιμής φορτίου με κλίση πίεσης 45°
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 12410 | 137,2 | 1256 | 378 |
Φύλλο δεδομένων δοκιμής κύλισης διάτμησης
| Αριθμός καμπύλης | Αριθμός προϊόντος | Στατικό φορτίο (N) | Μέγιστη παραμόρφωση (mm) | Δυσκαμψία κραδασμών Kv kN/m | Ακαμψία κρούσης Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 4640 | 101.6 | 468 | 468 |
Οι απομονωτές κραδασμών με συρματόσχοινο έχουν τα ακόλουθα πλεονεκτήματα:
1: Με μη γραμμική ακαμψία
2: Ολόπλευρη απορρόφηση κραδασμών
3: Η συχνότητα συντονισμού είναι χαμηλή και η επίδραση απορρόφησης κραδασμών χαμηλής συχνότητας είναι καλή
4: Αντοχή στη διάβρωση, αντοχή σε υψηλή και χαμηλή θερμοκρασία, μπορεί να συνεχίσει να λειτουργεί σε σκληρά περιβάλλοντα
5: Εύκολη εγκατάσταση, χωρίς συντήρηση, μεγάλη διάρκεια ζωής
Διάγραμμα δομής προϊόντος
Οδηγός εγκατάστασης απομόνωσης συρματόσχοινου
1. Πριν την εγκατάσταση, ελέγξτε προσεκτικά εάν η οπή στερέωσης ταιριάζει με την οπή στερέωσης του απομονωτή κραδασμών, όπως εάν το νήμα είναι το ίδιο κ.λπ.
2, η τρύπα εγκατάστασης είναι καθαρή, δεν υπάρχει γρέζια, σκουριά, ζημιά και άλλα ελαττώματα.
3. Δεδομένου ότι ο απομονωτής κραδασμών είναι ελαστικό εξάρτημα, χρειάζεται λίγο μετακινούμενο χώρο κατά την εργασία.Πριν την εγκατάσταση, ελέγξτε προσεκτικά εάν υπάρχει εξοπλισμός που επηρεάζει την εγκατάσταση στο τμήμα εγκατάστασης και εάν ο κινητός χώρος του απομονωτή κραδασμών είναι αρκετός.Ελέγξτε εάν ο απομονωτής κραδασμών είναι σε καλή κατάσταση και δεν έχει ελαττώματα πριν την εγκατάσταση.
4. Ετοιμάστε ένα κατάλληλο κατσαβίδι και λοστό.
5, πρώτα εγκαταστήστε τον απομονωτή σε βαρύ εξοπλισμό ή σταθερό εξοπλισμό, οι βίδες εγκατάστασης δεν χρειάζεται να σφίξετε, έτσι ώστε ο απομονωτής να μπορεί να είναι ελαφρώς ενεργός.
6. Εγκαταστήστε τη συσκευή σύνδεσης στην άλλη πλευρά του απομονωτή κραδασμών.Εάν η οπή στερέωσης είναι ελαφρώς εσφαλμένη, μπορείτε να μετακινήσετε τον απομονωτή κραδασμών ή να χρησιμοποιήσετε έναν λοστό για να ευθυγραμμίσετε την οπή στερέωσης του απομονωτή κραδασμών με την οπή στερέωσης του εξοπλισμού και στη συνέχεια να βιδώσετε τη βίδα στερέωσης.
7. Αφού στερεώσετε τη θέση της συσκευής, σφίξτε όλες τις βίδες στερέωσης.
Περισσότερες πληροφορίες για τους απομονωτές συρματόσχοινων
Ο απομονωτής συρματόσχοινων είναι ένας αποσβεστήρας κραδασμών και μονωτή κραδασμών πολύ υψηλής απόδοσης που μπορεί να χρησιμοποιηθεί σε ατελείωτες εφαρμογές.Οι απομονωτές συρματόσχοινων είναι πολύ χρήσιμοι αποσβεστήρες κραδασμών επειδή διατηρούν εξαιρετική απόδοση απομόνωσης κραδασμών υπό μέγιστο κραδασμό σε σοβαρές περιβαλλοντικές συνθήκες, όπως χημική ρύπανση ή ακραίες θερμοκρασίες.Έχουν μεγάλη διάρκεια ζωής και μπορούν να προσαρμοστούν σε ελαστική μετατόπιση σε όλες τις διαστάσεις, επιτρέποντας την πολυκατευθυντική απομόνωση κραδασμών και μπορούν να εγκατασταθούν με πολλούς διαφορετικούς τρόπους.
Υπάρχει ελαστική υποστήριξη για μηχανήματα βαρέως τύπου όπως γεννήτριες και απομόνωση κραδασμών για ευαίσθητες εφαρμογές όπως όργανα ακριβείας, μεταφορά πυραύλων και δορυφόρων, επεξεργαστές, μονάδες επικοινωνίας, προστασία για συστήματα πλοήγησης και εκτόξευσης καθώς και κατασκευή μεγάλης κλίμακας.Η θερμοκρασία λειτουργίας για μονωτήρες συρματόσχοινων είναι -75°C-+175°C, έως +370°C και κάθε μονωτήρας συρματόσχοινου διαθέτει μαλακή μη γραμμική ακαμψία.Η μέγιστη δυναμική μετατόπιση είναι πάνω από το 70 τοις εκατό του χώρου που καταλαμβάνει η βάση, η δυναμική ακαμψία μειώνεται όταν αυξάνεται η μετατόπιση.
