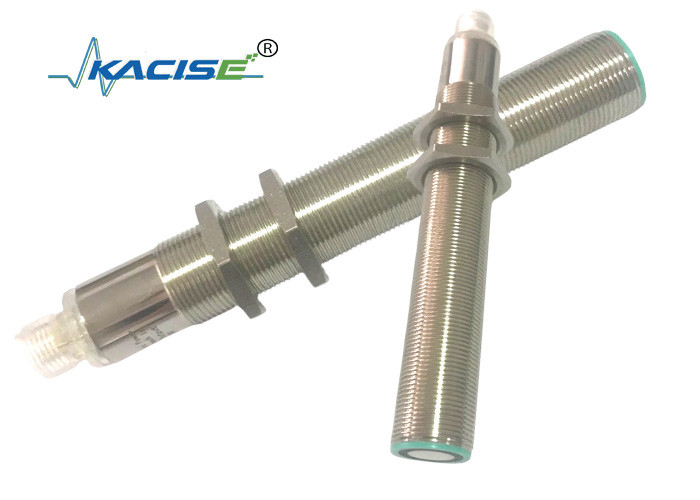

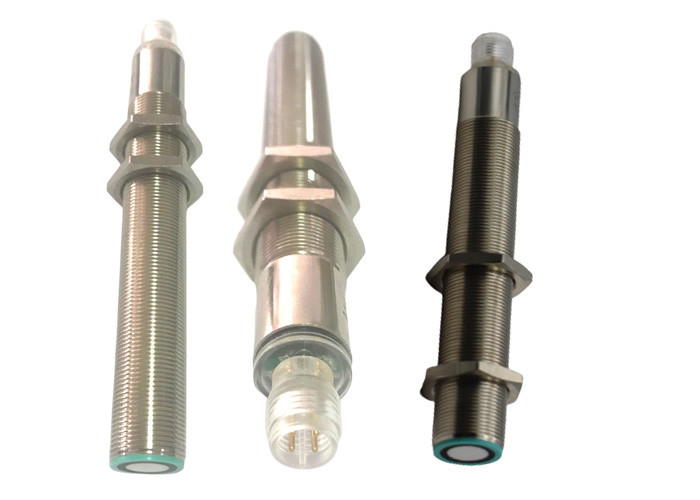

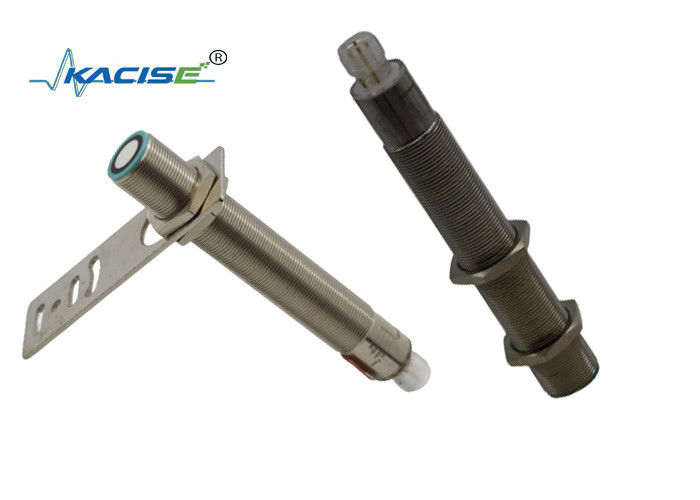

Αισθητήρας στάθμης υγρού υπερήχων εξόδου RS485 με εύρος ανίχνευσης 50mm~1000mm και προστασία IP67

Ο αισθητήρας υπερήχων διαθέτει έξοδο διακόπτη με δύο διδασκόμενα σημεία μεταγωγής. Αυτά ρυθμίζονται εφαρμόζοντας την τάση τροφοδοσίας - UB ή + UB στην είσοδο TEACH-IN. Η τάση τροφοδοσίας πρέπει να εφαρμόζεται στην είσοδο TEACH-IN για τουλάχιστον 1 δευτερόλεπτο, οι λυχνίες LED υποδεικνύουν εάν ο αισθητήρας έχει αναγνωρίσει τον στόχο κατά τη διαδικασία TEACH-IN. Το σημείο μεταγωγής A1 διδάσκεται με - UB, A2 με +UB. Μπορούν να ρυθμιστούν οκτώ διαφορετικές λειτουργίες εξόδου. Σημείο μεταγωγής, Ρύθμιση απόστασης μόνο μετά την ενεργοποίηση. Το εσωτερικό ρολόι μπορεί να εξασφαλίσει ότι δεν μπορεί να αλλάξει μετά από 5 λεπτά κατά την ενεργοποίηση. Εάν θέλετε να αλλάξετε το σημείο μεταγωγής, ο χρήστης μπορεί να ορίσει την απόσταση αιτήματος μόνο μετά την επανεκκίνηση του ρεύματος.

Λειτουργία παραθύρου TEACH-IN, κανονικά ανοιχτή λειτουργία

- Ρυθμίστε τον στόχο σε σχεδόν σημείο μεταγωγής

- TEACH-IN Σημείο μεταγωγής A1 με - UB

- Ρυθμίστε τον στόχο στο μακρινό σημείο μεταγωγής

- Σημείο μεταγωγής TEACH-IN A2 με + UB

Λειτουργία παραθύρου TEACH-IN, κανονικά κλειστή λειτουργία

- Ρυθμίστε τον στόχο στο μακρινό σημείο μεταγωγής

- TEACH-IN Σημείο μεταγωγής A2 με - UB

- Ρυθμίστε τον στόχο σε σχεδόν σημείο μεταγωγής

- Σημείο μεταγωγής TEACH-IN A1 με + UB

Σημείο μεταγωγής TEACH-IN, κανονικά ανοιχτή λειτουργία

- Ρυθμίστε τον στόχο σε σχεδόν σημείο μεταγωγής

- TEACH-IN Σημείο μεταγωγής A1 με - UB

- Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα

από το εύρος ανίχνευσης

-TEACH-IN Σημείο μεταγωγής A2 με + UB

Σημείο μεταγωγής TEACH-IN, κανονικά κλειστή λειτουργία

- Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλους

αντικείμενα από το εύρος ανίχνευσης

- TEACH-IN Σημείο μεταγωγής A2 με - UB

- Ρυθμίστε τον στόχο σε σχεδόν σημείο μεταγωγής

- Σημείο μεταγωγής TEACH-IN A1 με + UB

TEAC-IN μεγάλο διάστημα υστέρησης, κανονικά ανοιχτή λειτουργία

- Ρυθμίστε τον στόχο σε σχεδόν σημείο μεταγωγής

- Σημείο μεταγωγής TEACH-IN A1 με + UB

- Ρυθμίστε τον στόχο στο μακρινό σημείο μεταγωγής

- TEACH-IN Σημείο μεταγωγής A2 με - UB

TEAC-IN μεγάλο διάστημα υστέρησης, κανονικά κλειστή λειτουργία

- Ρυθμίστε τον στόχο στο μακρινό σημείο μεταγωγής

- Σημείο μεταγωγής TEACH-IN A2 με + UB

- Ρυθμίστε τον στόχο σε σχεδόν σημείο μεταγωγής

- TEACH-IN Σημείο μεταγωγής A1 με - UB

TEACH-IN ανίχνευση παρουσίας αντικειμένων κανονικά ανοιχτή λειτουργία

- Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα από

εύρος ανίχνευσης

- TEACH-IN Σημείο μεταγωγής A2 με - UB

- Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα από

εύρος ανίχνευσης

- Σημείο μεταγωγής TEACH-IN A2 με + UB

TEACH-IN ανίχνευση παρουσίας αντικειμένων κανονικά κλειστή λειτουργία

- Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα από την περιοχή ανίχνευσης

- Σημείο μεταγωγής TEACH-IN A2 με +UB

- Καλύψτε τον αισθητήρα με το χέρι ή αφαιρέστε όλα τα αντικείμενα από την περιοχή ανίχνευσης

- TEACH-IN Σημείο μεταγωγής A2 με -UB

Προεπιλεγμένη ρύθμιση του σημείου μεταγωγής

Α1=τυφλή εμβέλεια,Α2=ονομαστική απόσταση

Εάν ο αισθητήρας είναι εγκατεστημένος σε θερμοκρασία περιβάλλοντος πέσει κάτω από 0℃, θα πρέπει να κάνει καλά στα μέτρα προστασίας. Σε περίπτωση άμεσης τοποθέτησης του αισθητήρα σε μια διαμπερή οπή χρησιμοποιώντας τα χαλύβδινα παξιμάδια, πρέπει να στερεωθεί στη μέση του σπειρώματος του περιβλήματος.
