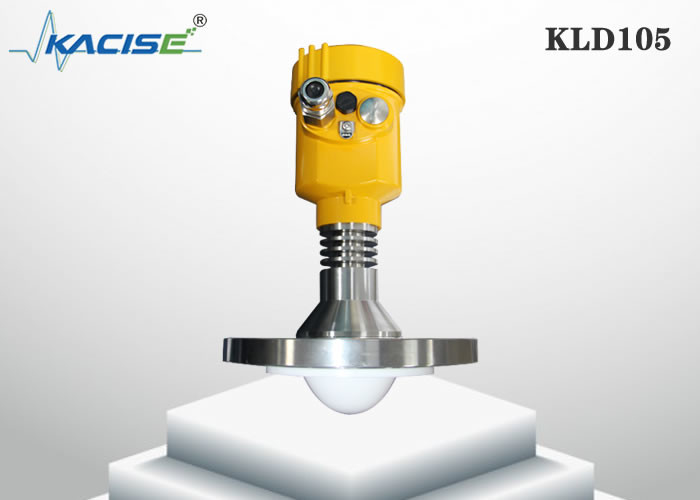

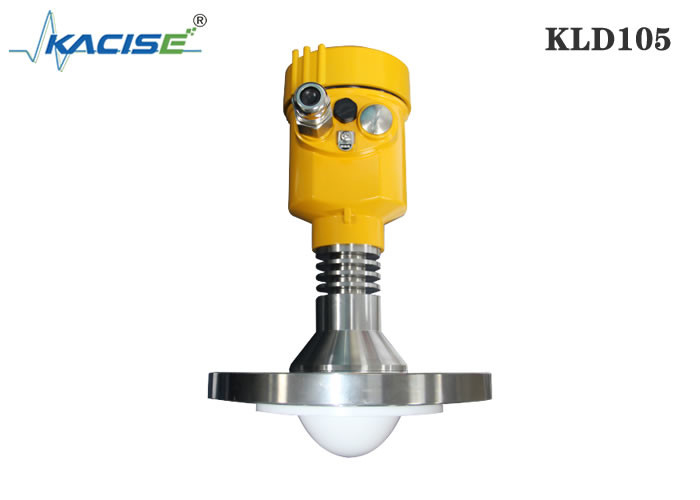

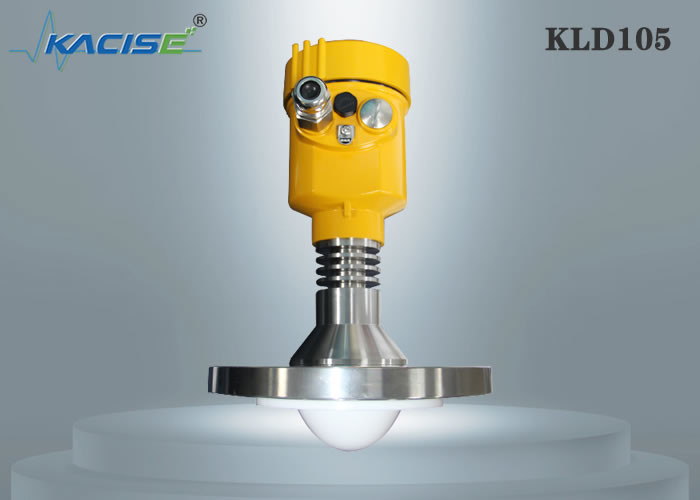

KLD105 υπερηχητικός μετρητής σταθμών ύδατος μετρητών επιπέδων δεξαμενών ραντάρ

μετρητής επιπέδων ραντάρ 80G FM

Αρχή:
Η γενική αρχή του ισόπεδου μετρητή ραντάρ συνεχών κυμάτων FM είναι ότι το ραντάρ εκπέμπει τα ηλεκτρομαγνητικά κύματα στην κορυφή της δεξαμενής, και τα ηλεκτρομαγνητικά κύματα παραλαμβάνονται από το ραντάρ μετά από να απεικονιστούν από το μέσο. Η διαφορά δf συχνότητας μεταξύ του λαμβανόμενου σήματος και του διαβιβασθε'ντος σήματος είναι ανάλογη προς την απόσταση Ρ από την επιφάνεια του μέσου: R=C (ταχύτητα) *δf (διαφορά συχνότητας)/2/K (κλίση διαμόρφωσης συχνότητας). Επειδή η ταχύτητα του φωτός Γ και η κλίση Κ διαμόρφωσης συχνότητας είναι γνωστές, η διαφορά δf συχνότητας μπορεί να υπολογιστεί για να λάβει την απόσταση Ρ από τη θέση εγκαταστάσεων ραντάρ στην υλική επιφάνεια, και έπειτα μέσω του γνωστού συνολικού ύψους της δεξαμενής, να αφαιρέσει τη χωρική απόσταση από το ραντάρ στην υλική επιφάνεια (καλούμενη το κενό ύψος) για να πάρει το ύψος του υλικού επιπέδου.

Χαρακτηριστικό:
1. Millimeter-wave ραντάρ, με μια ακρίβεια μέτρησης μέχρι ±1mm, και μια ελάχιστη τυφλή περιοχή 0.1m.
2. Το μικρότερο μέγεθος κεραιών ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.
3. Ποικίλες κεραίες φακών, μικρότερη γωνία έναρξης, περισσότερο συγκέντρωσαν την ενέργεια, ισχυρότερο σήμα ηχούς, υπό τους όρους ίδιων βιομηχανικούς και μεταλλείας, έναντι άλλου ραντάρ τα προϊόντα έχουν την υψηλότερη αξιοπιστία.
4. Με την ισχυρότερη διαπερατότητα, μπορεί να χρησιμοποιηθεί κανονικά ακόμα κι αν υπάρχει προσκόλληση και συμπύκνωση.
5. Η δυναμική σειρά σημάτων είναι μεγαλύτερη, και η μέτρηση του χαμηλού μέσου διηλεκτρικής σταθεράς είναι σταθερότερη.
6. Ποικίλοι τρόποι μέτρησης, ο χρόνος αντίδρασης ραντάρ στο γρήγορο τρόπο μέτρησης είναι λιγότερο από 1S.

Τεχνική παράμετρος

Μέγεθος προϊόντων (μονάδα: χιλ.)

Εφαρμογή τομέων
