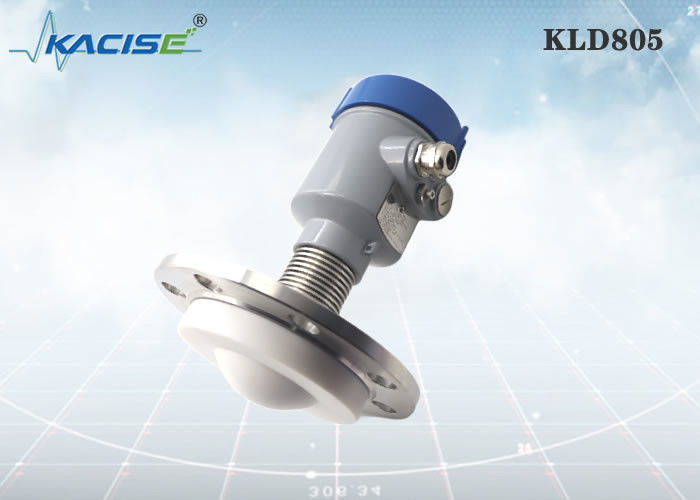

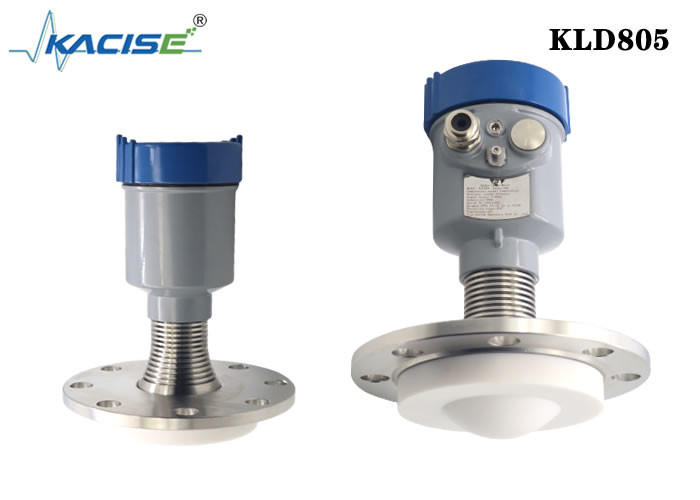

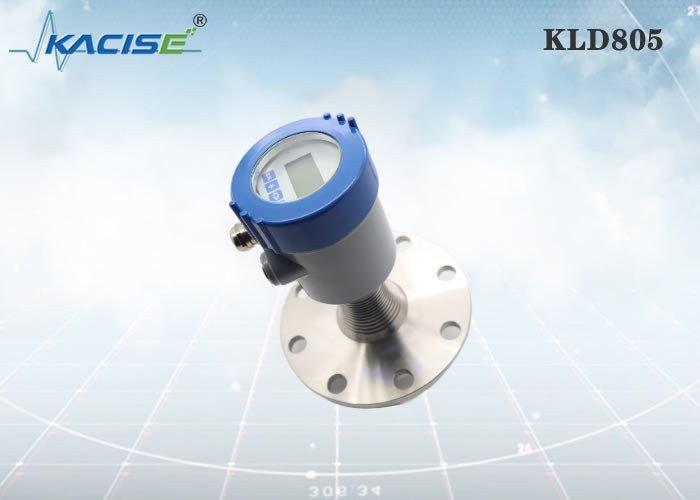

KLD805 Πομπός επιπέδου ραντάρ 80 GHz για ισχυρό διαβρωτικό υγρό με ακρίβεια ± 1 mm και τεχνολογία FMCW

Η κεραία εκπέμπει ένα σήμα υψηλής συχνότητας FM radar,και η συχνότητα του σήματος του ραντάρ αυξάνεται γραμμικάΤο μεταδιδόμενο σήμα ραντάρ λαμβάνεται από την ίδια κεραία αφού αντανακλάται από το μέσο μέτρησης.η διαφορά συχνότητας μεταξύ της συχνότητας του μεταδιδόμενου σήματος και της συχνότητας του λαμβανόμενου σήματος είναι ανάλογη με την μετρούμενη απόστασηΤο συλλεγόμενο σήμα διαφοράς συχνότητας υποβάλλεται σε γρήγορο μετασχηματισμό Fourier (FFT) για να ληφθεί το φάσμα της αντανάκλασης,και η απόσταση προς τον στόχο που πρέπει να μετρηθεί υπολογίζεται με βάση αυτό.

• Το ραντάρ χιλιοστών κυμάτων, η ακρίβεια της μέτρησης μπορεί να φτάσει έως και ±2 mm και η ελάχιστη τυφλή ζώνη μέτρησης είναι 0,05 m.
• Το μικρότερο μέγεθος κεραίας ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.

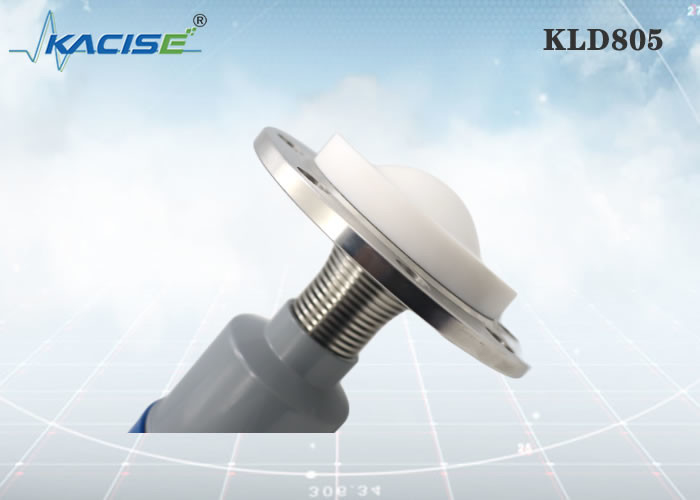

• Μια ποικιλία κεραίων φακού, μικρότερες γωνίες εκτόξευσης, πιο συγκεντρωμένη ενέργεια, ισχυρότερα σήματα ηχώ και υψηλότερη αξιοπιστία από άλλα προϊόντα ραντάρ υπό τις ίδιες βιομηχανικές και μεταλλευτικές συνθήκες.
• Έχει ισχυρότερη διείσδυση και μπορεί να χρησιμοποιηθεί κανονικά σε περίπτωση προσκόλλησης και συμπύκνωσης.
• Το εύρος δυναμικού σήματος είναι μεγαλύτερο και η μέτρηση χαμηλών διαμετρικών σταθερών μέσων είναι πιο σταθερή.
• Πολλαπλές λειτουργίες μέτρησης, ανταπόκριση ραντάρ σε ταχεία λειτουργία μέτρησης.

KLD805

Μέσο: ισχυρό διαβρωτικό υγρό, ατμός, αφρό, υψηλή θερμοκρασία και υψηλή πίεση Πεδίο μέτρησης: 0,1m~10/20/30/60/100m Σύνδεση διαδικασίας: φλάνσα ≥ DN80 Θερμοκρασία διαδικασίας: -40~200°C Πίεση επεξεργασίας: -0,1·2,5MPa Μέγεθος κεραίας: κεραία φακού 76 mm (ανάλογα με το μέγεθος φλάντζης) Υλικό κεραίας: PTFE/συνολική γέμιση Ακριβότητα: ±1 mm Τάξη προστασίας: IP67 Κεντρική συχνότητα: 80GHz Γωνία εκτόξευσης: 3° Ηλεκτρική παροχή: δύο καλώδια /DC24V τετρασύρματος /DC12~24V Κουτί: αλουμίνιο / πλαστικό / ανοξείδωτο χάλυβα Έξοδος σήματος: δύο καλώδια /4...20mA/πρωτόκολλο HART τετρασύρματος 4...20mA/ RS485 Modbus

Όταν χρησιμοποιείται εγκατάσταση φλάντζας, η ελάχιστη απόσταση μεταξύ του οργάνου και του τοιχώματος της δεξαμενής πρέπει να είναι 200 mm.

1 επίπεδο δεδομένου

2 κέντρο αγγείου ή άξονας συμμετρίας

Κατά την εγκατάσταση του οργάνου, αποφύγετε την εγκατάστασή του πάνω από την είσοδο υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως τα αναμειγνύμενα πέλματα κλπ.

Υπό εξαιρετικά περίπλοκες συνθήκες εργασίας, το όργανο μπορεί να λειτουργεί κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με ακτίνα 20 cm στο κέντρο του σημείου εγκατάστασης.

Διάγραμμα σύνδεσης εγκατάστασης:

Το μέγιστο ύψος του τροχού εγκατάστασης H max εξαρτάται από τη διάμετρο του τροχού εγκατάστασης D και το μέγεθος της γωνίας εκτόξευσης του προϊόντος.

Η πολύ μεγάλη σύνδεση εγκατάστασης θα επηρεάσει την απόδοση του ραντάρ.

Μονάδα σε mm:

Μονάδα σε mm:
