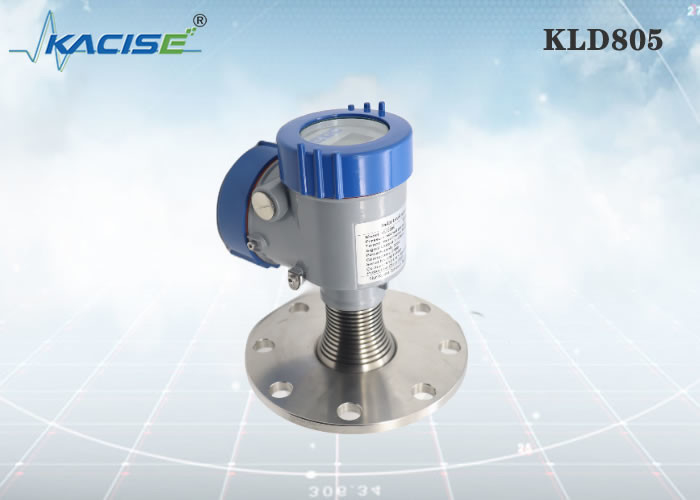

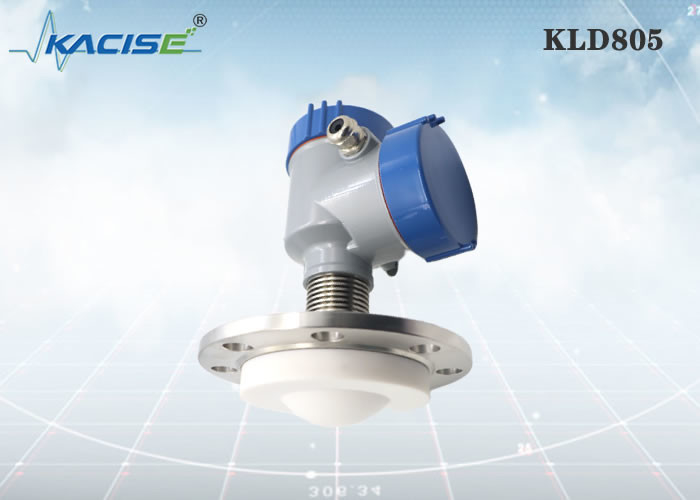

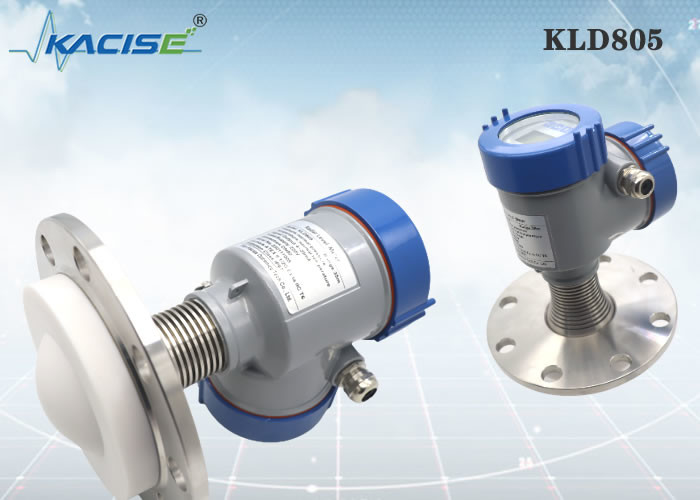

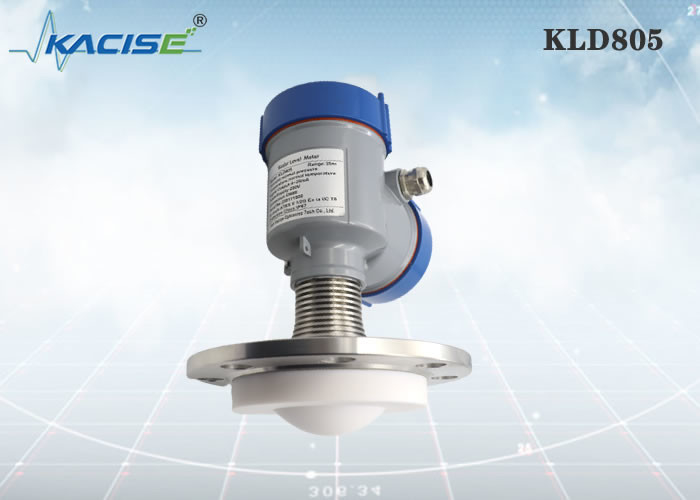

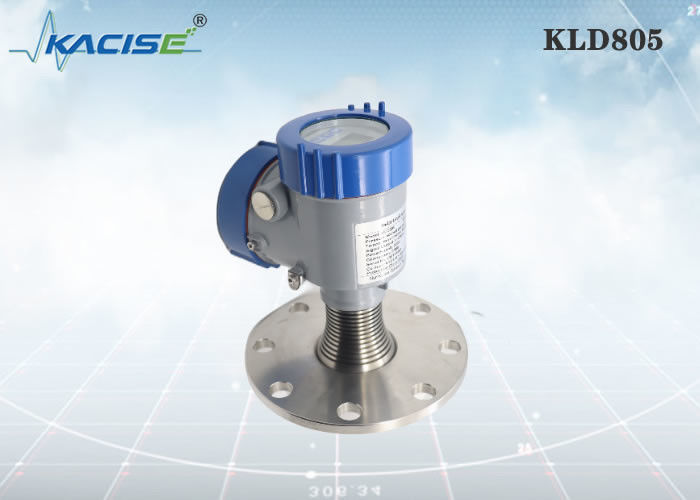

Αισθητήρα επιπέδου ραντάρ FM KLD805 80G
Εισαγωγή
Ο μετρητής επιπέδου ραντάρ Apure λειτουργεί σε 76-81 GHz, ο οποίος έχει μέγιστη εμβέλεια μέτρησης 100m και ελάχιστη τυφλή ζώνη 10cm. Υποστηρίζει εφαρμογές 4 καλωδίων και 2 καλωδίων.
Η υψηλότερη συχνότητα λειτουργίας και το μικρότερο μήκος κύματος το καθιστούν ιδανικό για εφαρμογές σε στερεά υλικά, συμπεριλαμβανομένων εκείνων με ακραία σκόνη και υψηλές θερμοκρασίες έως + 200 °C.Το ραντάρ αποτελείται από ηλεκτρονικό κύκλωμα συνδεδεμένο με κεραία φακού και φλάντζη για γρήγορη και εύκολη τοποθέτηση.
Ειδικότητα
Υλικό PTFE: υδροφοβικό, μη υγρασία, υψηλή πυκνότητα και ανθεκτικό σε υψηλές θερμοκρασίες.
ΠΡΟΤΑΓΟΣ ΤΗΣ ΧΡΗΣΗΣ ΠΟΛΛΕΥΣΜΕΝΩΝ ΠΤΦΕ
• Εξαιρετική χημική αντοχή
• Ευρύ φάσμα θερμοκρασίας λειτουργίας
• Εξαιρετικές διηλεκτρικές ιδιότητες
• Μη κολλητικό, χαμηλή τριβή
• Χωρίς εύθραυσμα ή γήρανση
• Μπορεί να επιτευχθεί ομαλή επιφάνεια
• Μη υγρασίαση
• Εξαιρετική προστασία από τη διάβρωση
• Ηλεκτρική μόνωση
• Υψηλή θερμική σταθερότητα και αντοχή στη φλόγα
• Ανθεκτικότητα στις καιρικές συνθήκες
• Συμμόρφωση για την ποιότητα τροφίμων
|
KLD805
|
Μέσο: ισχυρό διαβρωτικό υγρό, ατμός, αφρό,
υψηλή θερμοκρασία και υψηλή πίεση
Πεδίο μέτρησης: 0,1m~10/20/30/60/100m
Σύνδεση διαδικασίας: φλάνσα ≥ DN80
Θερμοκρασία διαδικασίας: -40~200°C
Πίεση επεξεργασίας: -0,1·2,5MPa
Μέγεθος κεραίας: κεραία φακού 76 mm (ανάλογα με το μέγεθος φλάντζης)
Υλικό κεραίας: PTFE/συνολική γέμιση
Ακριβότητα: ±1 mm
Τάξη προστασίας: IP67
Κεντρική συχνότητα: 80GHz
Γωνία εκτόξευσης: 3°
Ηλεκτρική παροχή: δύο καλώδια /DC24V
τετρασύρματος /DC12~24V
τετρασύρματος /AC220V
Κουτί: αλουμίνιο / πλαστικό / ανοξείδωτο χάλυβα
Έξοδος σήματος: δύο καλώδια /4...20mA/πρωτόκολλο HART
τετρασύρματος 4...20mA/ RS485 Modbus
|
Εγκατάσταση
1- Εγκατάσταση φλάντζας
Όταν χρησιμοποιείται εγκατάσταση φλάντζας, η ελάχιστη απόσταση μεταξύ του οργάνου και του τοιχώματος της δεξαμενής πρέπει να είναι 200 mm.
① επίπεδο δεδομένου
② κέντρο του αγγείου ή άξονας συμμετρίας
2.Εγκατάσταση ανύψωσης
Απαιτήσεις εγκατάστασης
Κατά την εγκατάσταση του οργάνου, αποφύγετε την εγκατάστασή του πάνω από την είσοδο υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως τα αναμειγνυτικά κουπίλα κλπ.
Υπό εξαιρετικά περίπλοκες συνθήκες εργασίας, το όργανο μπορεί να λειτουργεί κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με ακτίνα 20 cm κεντρική στο σημείο εγκατάστασης.
Διάγραμμα σύνδεσης εγκατάστασης:
Το μέγιστο ύψος του τροχού εγκατάστασης H max εξαρτάται από τη διάμετρο του τροχού εγκατάστασης D και το μέγεθος της γωνίας εκτόξευσης του προϊόντος.
Η πολύ μεγάλη σύνδεση εγκατάστασης θα επηρεάσει την απόδοση του ραντάρ.
Μέγεθος
Διάσταση περιβλήματος
Μονάδα σε mm:
Παραγωγή
